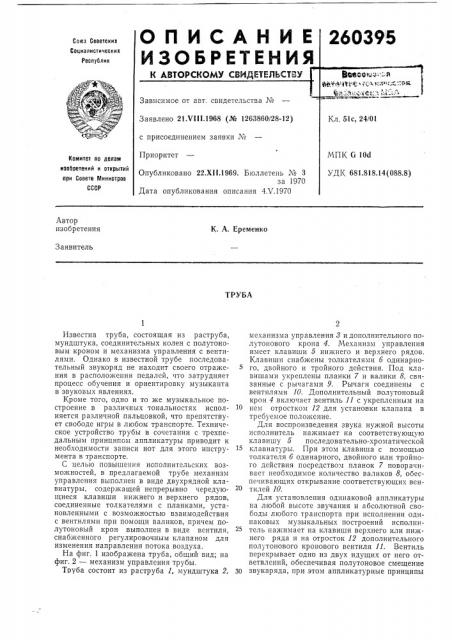

Саюз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 21.Ч111.1968 (№ 1263860/28-12) Кл. 51с, 24/01 с присоединением заявки ¹

Приоритет

МПК 6 10с1

УДК 681.818.14(088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.XII.1969. Бюллетень № 3 за 1970

Дата опубликования описания 4Х.1970

Автор изобретения

К. А, Еременко

Заявитель

ТРУБА

Известна труба, состоящая из раструба, мундштука, соединительных колен с полутоновым кроном и механизма управления с вентилями. Однако в известной трубе последовательный звукоряд не находит своего отражения в расположении педалей, что затрудняет процесс обучения и ориентировку музыканта в звуковых явлениях.

Кроме того, одно и то же музыкальное построение в различных тональностях исполняется различной пальцовкой, что препятству.ет свободе игры в любом транспорте. Техническое устройство трубы в сочетании с трехпедальным принципом аппликатуры приводит к необходимости записи нот для этого инструмента в транспорте, С целью повышения исполнительских возможностей, в предлагаемой трубе механизм управления выполнен в виде двухрядной клавиатуры, содержащей непрерывно чередующиеся клавиши нижнего и верхнего рядов, соединенные толкателями с планками, установленными с возможностью взаимодействия с вентилями при помощи валиков, причем полутоновый крон выполнен в виде вентиля, снабженного регулировочным клапаном для изменения направления потока воздуха.

На фиг. 1 изображена труба, общий вид; на фиг. 2 — механизм управления трубы.

Тпуба состоит из раструба 1, мундштука 2, механизма управления 8 и дополнительного полутонового крона 4. Механизм управления имеет клавиши 5 нижнего и верхнего рядов.

Клавиши снабжены толкателями б одинарного, двойного и тройного действия. Под клавишами укреплены планки 7 и валики 8, связанные с рычагами 9. Рычаги соединены с вентилями 10. Дополнительный полутоновый крон 4 включает вентиль 11 с укрепленным на нем отростком 12 для установки клапана в требуемое положение.

Для воспроизведения звука нужной высоты исполнитель нажимает на соответствующую клавишу 5 последовательно-хроматической

15 клавиатуры. При этом клавиша с помощью толкателя б одинарного, двойного или тройного действия посредством планок 7 поворачивает необходимое количество валиков 8, обеспечивающих открывание соответствующих вентилей 10.

Для установления одинаковой аппликатуры на любой высоте звучания и абсолютной свободы любого транспорта при исполнении одинаковых музыкальных построений исполни25 тель нажимает на клавиши верхнего или нижнего ряда и на отросток 12 дополнительного полутонового кронового вентиля 11. Вентиль перекрывает одно из двух идущих от него ответвлений, обеспечивая полутоновое смещение

Зо звукаряда, при этом аппликатурные принципы

260395

Фиг. 1

Составитель А. Скоморохов

Редактор О. Кузнецова

Техред А. А, Камы нникова

Корректор Г. П. Шнльман

Типография, пр. Сапунова, 2 игры от нижнего и верхнего рядов как бы меняются местами.

Предмет изобретения

1. Труба, состоящая из раструба, мундштука, соединительных колен с полутоновым кроном и механизма управления с вентилями, отличающаяся тем, что, с целью повышения исполнительных возможностей, механизм управлсния выполнен в виде двухрядной клавиатуры, содержащей непрерывно чередующиеся клавиши нижнего и верхнего рядов, соединенные толкателями с планками, установленными с возможностью взаимодействия с вентилями при помощи валиков.

2. Труба по п. 1, отличающаяся тем, что, полутоновый крон выполнен в виде вентиля, снабженного регулировочным клапаном для

10 изменения направления потока воздуха.
