Система механического замкового соединения для панелей напольных покрытий

Система механического замкового соединения для панелей напольных покрытий

Иллюстрации

Показать все

Реферат

Изобретение, в общем, относится к области систем механического замкового соединения для панелей напольных покрытий и строительных панелей. Кроме того, показаны половицы, системы замкового соединения, способы установки и изготовления.

Настоящее изобретение является особенно подходящим для использования в плавающих полах, которые выполняют из панелей напольных покрытий, механически соединенных с помощью системы замкового соединения, интегрированного в панель напольного покрытия, т. е. установленного на заводе-изготовителе, которая состоит из одного или нескольких верхних слоев шпона, поверхностей из декоративного слоистого пластика на порошковой основе или декоративного пластмассового материала, промежуточного внутреннего слоя из материала на основе древесного волокна или пластмассового материала и предпочтительно нижнего слоя равномерного распределения нагрузки на тыльной стороне внутреннего слоя. Следующее описание известной методики, проблем известных систем и задач и признаков изобретения как неограничивающего примера относится, помимо прочего, к данной области применения и, в частности, к выполненным в виде прямоугольников панелям напольных покрытий с длинными и короткими краями, выполненными с возможностью механического соединения друг с другом как на длинных, так и на коротких краях. Длинные и короткие края в основном используются для упрощения описания изобретения. Панели могут быть квадратными. Следует отметить, что изобретение можно использовать в любой панели напольного покрытия, и его можно комбинировать с системами замкового соединения всех известных типов, где панели напольных покрытий соединяются с использованием системы механического замкового соединения, соединяющей панели в горизонтальных и вертикальных направлениях по меньшей мере на двух смежных сторонах. Изобретение можно также применять, например, в полах с насыпной основой, в сплошных деревянных полах, паркетных полах с внутренним слоем из дерева или материала на основе древесного волокна и поверхностью из дерева или деревянного шпона и т. п., полах с печатной и предпочтительно также лаковой поверхностью, полах с поверхностным слоем из пластика или пробки, линолеума, резины. В состав входят даже полы с твердыми поверхностями, такими как камень, керамическая плитка и аналогичные материалы и напольные покрытия с мягким изнашивающимся слоем, например, нетканого материала, приклеенного к доске. Изобретение можно также использовать для соединения строительных панелей, которые предпочтительно содержат материал обшивки, например, стеновых панелей, потолочных панелей, мебельных компонентов и т. п.

Напольное покрытие из ламината обычно содержит внутренний слой 6-12 мм волокнистой плиты, верхний декоративный поверхностный слой ламината толщиной 0,2-0,8 мм и нижний слой равномерного распределения нагрузки ламината толщиной 0,1-0,6 мм, пластик, бумагу или аналогичный материал. Поверхность из ламината может содержать импрегнированную меламином бумагу. Наиболее обычным материалом внутреннего слоя является древесно-волокнистая плита высокой плотности и хорошей устойчивости, обычно называемая ХДФ/HDF (древесно-волокнистая плита высокой плотности). В некоторых случаях также в качестве внутреннего слоя используется МДФ/MDF (древесно-волокнистая плита средней плотности).

Традиционные панели пола из ламината такого типа соединяются с применением соединений с шипом и пазом и клея. В дополнение к таким традиционным полам разработаны панели пола, не требующие использования клея, а вместо этого механически соединяющиеся посредством так называемых механических замковых систем. Данные системы содержат замковое средство, которым соединяют панели в замок вертикально и горизонтально. Механические системы замкового соединения обычно выполняются станочной обработкой внутреннего слоя панели. Альтернативно части замковой системы можно выполнять из отдельного материала, такого как алюминий или ХДФ, интегрированного с панелью пола, например, соединенного с панелью пола при ее изготовлении.

Основным преимуществом плавающих полов с механическими замковыми системами является их простота установки. Их можно также разбирать и повторно использовать на другой площадке. Вместе с тем существует необходимость улучшения прочности соединения в замок и уменьшения стоимости материалов.

Значения некоторых терминов

В следующем тексте видимая поверхность установленной панели пола называется "лицевой стороной", а противоположная сторона панели пола, обращенная к черному полу, называется "задней стороной". Край между лицевой и задней сторонами называется "краем соединения". "Горизонтальная плоскость" означает плоскость, проходящую параллельно внешней части поверхностного слоя. Непосредственно рядом расположенные верхние части двух примыкающих краев соединения двух соединяемых панелей пола вместе задают "вертикальную плоскость", перпендикулярную горизонтальной плоскости. "Вертикальное замковое соединение" означает соединение в замок параллельно вертикальной плоскости в направлении D1. "Горизонтальное соединение в замок" означает соединение в замок параллельно горизонтальной плоскости в направлении D2. "Первое горизонтальное соединение в замок" означает горизонтальное соединение в замок, перпендикулярное краям соединения в направлении D2. "Второе горизонтальное соединение в замок означает горизонтальное соединение в замок в горизонтальном направлении вдоль соединения, которое предотвращает скольжение двух панелей параллельно друг другу, когда они лежат в одной плоскости.

"Системы замкового соединения" означают совместно действующие соединительные элементы, которые соединяют панели пола вертикально и/или горизонтально. "Система механического замкового соединения" означает, что соединение может проводиться без клея. Системы механического замкового соединения могут также соединяться с помощью склеивания. "Интегрированный с" означает выполненный в виде одного целого с панелью или соединенный с панелью в заводских условиях.

"Вверх или в направлении вверх" означает к поверхности, и "вниз или в направлении вниз" означает к тыльной стороне. "Внутрь" означает к центру доски пола и "наружу" означает в противоположном направлении.

"Резка" означает способ выполнения паза или выступающей части на крае панели с помощью резки части края до приведения его в законченный вид одним или несколькими режущими инструментами, содержащими несколько невращающихся и фиксированных поверхностей снятия стружки, расположенных вдоль направления подачи.

Для механического соединения длинных краев, а также коротких краев в вертикальном и в первом горизонтальном направлении, перпендикулярном краям можно использовать несколько способов. Одним из наиболее часто используемых способов является способ поворота и защелкивания. Длинные края устанавливаются с помощью поворота. Панель затем смещается в соединенном в замок положении вдоль длинной стороны. Короткие края защелкиваются в горизонтальном положении. Вертикальное соединение является в общем соединением с шипом и пазом. Во время горизонтального смещения рейка с замковым элементом изгибается, и, когда края входят в контакт, рейка распрямляется, как пружина, и замковый элемент входит в замковый паз и осуществляет горизонтальное замковое соединение панелей. Такое соединение с защелкиванием является сложным, поскольку может требовать применения молотка и блока для простукивания для преодоления трения между длинными краями и требует изгиба рейки во время выполнения защелкивания.

Аналогичные системы замкового соединения можно также выполнять с жесткой рейкой, здесь соединение осуществляется с двумя поворотами, где как короткие, так и длинные края поворачиваются в положение соединения в замок.

Недавно были предложены новые и весьма эффективные системы замкового соединения с отдельным гибким или смещающимся интегрированным шипом на коротком крае, которые обеспечивают установку только поворотным действием, в общем именуемым "вертикальным складыванием". Такая система описана в WO 2006/043893 (Valinge Innovation AB).

Некоторые версии, показанные на фиг. 1a-1f, представлены на рынке. На фиг. 1a, 1b показан гибкий шип 30 с гибким защелкивающим язычком, проходящим от края. На фиг. 1c, 1d показан смещающийся шип с внутренней гибкой частью, изгибающейся горизонтально в сечении шипа или вдоль соединения. Такие системы именуют системами с вертикальным защелкиванием. Система замкового соединения может также соединяться в замок с помощью бокового толчка, при котором смещающийся шип 30 проталкивается в положение соединения в замок от края длинной стороны, когда смежные края сторон складываются на черный пол. На фиг. 1e показана складывающаяся система с гибким шипом 30, выполненным как одно целое с внутренним слоем. На фиг. 1f показана система замкового соединения длинного края в системе со складыванием, которая соединяется с поворотом.

Все такие системы замкового соединения содержат горизонтальное соединение в замок, которое выполняется благодаря взаимодействию зацепляющего элемента в форме рейки с замковым пазом другого элемента.

Несколько вариантов складывающихся систем описаны в материалах WO2006/104436, W02007/015669, WO2008/004960, WO2010/087752 (Valinge Innovation AB), содержание которых полностью включено здесь в виде ссылки и составляет часть данного описания.

Хотя такие системы являются весьма эффективными, их можно улучшить. Сложным является вставление отдельного шипа 30 во время изготовления в паз 40 по рейке 6, содержащей замковый элемент 8. Замковый паз 14 уменьшает прочность, и края могут трескаться.

Выступающая замковая рейка с замковым элементом обуславливает получение отходов при станочной обработке краев, и объем таких отходов может являться значительным в широких половицах в форме плиток.

Значительное преимущество дает более компактная и короткая рейка 6 и исключение замкового элемента 8 и замкового паза 14.

Одним из основных преимуществ складывающихся систем является исключение требования смещения длинных краев. Фактически преимуществом является, если длинные края не скользят во время поворота, поскольку гибкий шип, который используется в некоторых системах, разжимает короткие края во время складывания.

В WO 2006/043893 описана складывающаяся система по существу с горизонтальной выступающей рейкой, не имеющей замкового элемента. Такая складывающаяся система не имеет горизонтального соединения, и короткие края можно фиксировать, например, склеиванием или прибиванием гвоздями к черному полу. Преимущество должно проявляться, если можно устанавливать такие половицы в виде плавающего пола.

Такую установку плавающего пола можно осуществлять согласно данному изобретению с помощью системы замкового соединения, которое содержит длинные края, соединяющиеся в замок в первом горизонтальном направлении перпендикулярно краю и во втором горизонтальном направлении вдоль края. Длинные края, которые не смещаются после соединения в замок, должны также удерживать короткие края вместе и предотвращать разделение.

Известно, что разделение коротких краев панелей напольных покрытий можно предотвратить с помощью увеличения трения или с помощью выступов и промежутков между длинными краями, которые должны противодействовать взаимным смещениям вдоль края и, следовательно, предотвращать расхождение коротких краев.

Например, из материала Wilson US 2430200 известно, что несколько выступов и углублений между шипом и пазом в системе механического замкового соединения можно использовать для предотвращения смещения вдоль соединения. Такие выступы и углубления являются сложными в производстве, при этом панели можно соединять в замок только в строго определенных положениях при соединении вплотную смежных длинных краев, и они не могут смещаться вплотную друг к другу в наклонном положении, когда верхние края находятся в контакте.

Материал Terbrack US 4426820 описывает непрактичную систему замкового соединения с идеальной установкой панели, выполненной из пластикового материала. Идеальная установка может предотвращать смещения вдоль соединения.

В WO1994/026999 (Valinge Innovation AB) описана система механического замкового соединения с вертикальным и горизонтальным соединением в замок и с резиновой рейкой или другим уплотняющим устройством, применяемым в пазу или между плоской выступающей частью рейки и смежным краем панели, как показано принципиально на фиг. 1f. Резиновую рейку можно использовать для увеличения трения вдоль соединения.

В материале W098/22677 (Golvabia) описано соединение с шипом и пазом, где используется несколько материалов различных типов, увеличивающих трение, для предотвращения разъединения краев со скольжением перпендикулярно краю. Примерами материалов, вставляемых или наносимых в соединение с шипом и пазом, являются грубая шерсть, резиновые полосы в форме рейки, пластик, пенистая резина, поверхности с покрытием из вспененной резины, в которых закреплен увеличивающий трение материал, такой как песок, частицы пластика или резины. Зерненые или огрубленные поверхности можно также использовать.

В материалах WO03/025307 и WO03/089736 (Välinge Innovation AB) описано, что смещению вдоль длинных краев можно противодействовать или его можно предотвращать с помощью высокого трения, клея, механического средства и т. д., и что короткие края можно выполнять только с вертикальным замковым средством или полностью без замкового средства. В материале WO03/012224 (Välinge Innovation AB) описано, что гибкие упругие уплотняющие составы на основе акриловых пластиков, эластомеров синтетических смол, адгезивов горячего смешивания на основе полиуретана и т. д. можно применять между горизонтальными замковыми поверхностями для коррекции перемещений вследствие набухания или усадки под действием влаги. Такой упругий материал должен увеличивать трение и предотвращать смещение длинных краев вдоль соединения.

В материале Wernersson WO2004/083557 раскрыты панели напольных покрытий с механическим замковым средством, в котором заданные поверхности краев снабжены шлицами. Не раскрывается геометрия такого механического фиксирующего средства, то, как такие шлицы выполняются и на каких поверхностях применяются.

В материале WO 2006/123988 (Välinge Innovation AB) описаны панели со скользящей системой замкового соединения, содержащей множество небольших локальных выступающих частей, которые предотвращают смещение вдоль краев соединения, когда панели уложены плашмя на черный пол. Выступающие части могут соединяться в замок вплотную с гибким резиновым материалом на смежной панели. Короткие края снабжаются только вертикальным замковым соединением, содержащим шип, выполненный как одно целое с внутренним слоем. Панели можно соединять в замок с вертикальным складыванием, и стопор скольжения предотвращает скольжение вдоль соединения после складывания. Складывающаяся система на коротких краях, которая только соединяется в замок вертикально и которая содержит гибкий отдельный шип, не описывается.

Данные известные технические решения, предотвращающие смещение вдоль длинных краев, страдают несколькими недостатками. Трение, создаваемое давлением и измельченными твердыми материалами, не является надежным, поскольку набухание и усадка в панелях на древесно-волокнистой основе может изменять силы трения, таким образом панели могут со временем скользить и короткие края могут расходиться. Материал, увеличивающий трение, наносится на поверхности и образует рабочие горизонтальные замковые поверхности, такие поверхности замкового элемента и замкового паза и верхние смежные края соединения могут изменять геометрию соединения в замок и затруднять установку.

Первой общей задачей настоящего изобретения является создание системы замкового соединения для в основном прямоугольных панелей напольных покрытий с длинными и короткими краями, устанавливаемых параллельными рядами, которая обеспечивает возможность соединения в замок коротких краев друг с другом с вертикальным перемещением без горизонтального соединения, причем такое горизонтальное соединение выполняется системой замкового соединения на длинных краях, содержащей первое и второе горизонтальное соединение в замок перпендикулярное краям и вдоль краев.

Изобретение основано частично на открытии, что, поскольку смещение длинных краев не требуется в системе складывающегося замкового соединения, имеется больше свободы в конструктивном исполнении системы замкового соединения с длинными краями.

Стоимость и функции должны являться предпочтительными в сравнении с известными техническими решениями. Частью общей задачи настоящего изобретения является улучшение функций и стоимости таких частей системы замкового соединения, которые соединяются в замок во втором горизонтальном направлении вдоль соединения, когда панели устанавливаются на черном полу.

Конкретнее задачей является создание второй горизонтальной системы замкового соединения на длинных краях, ниже по тексту именуемой "скользящее замковое соединение", где получают одно или несколько из следующих преимуществ.

Скользящее замковое соединение на длинных краях должно активироваться, когда панель вводится в контакт с уже установленной панелью и затем поворачивается вниз на черный пол.

Работа скользящего замкового соединения должна быть надежной с течением времени и панели должны обеспечивать соединение и рассоединение замкового соединения в любом положении, когда два смежных длинных края вводятся в контакт друг с другом.

Скользящее замковое соединение должно быть прочным и предотвращать разделение коротких краев двух соединенных в замок панелей, когда изменяется влажность или когда люди ходят по полу.

Скользящее замковое соединение должно обеспечивать соединение в замок с высокой точностью и без использования инструментов.

Система замкового соединения и скользящее замковое соединение должны разрабатываться с низкой стоимостью материала и изготовления и обеспечивать безопасное применение гибких материалов без риска бесконтрольного включения таких отдельных материалов в активные замковые поверхности.

Изобретение основано на общем подходе, заключающемся в том, что замковый элемент и замковый паз на длинных краях должны использоваться для выполнения горизонтального соединения в замок перпендикулярно краю, но также вдоль края.

Вышеуказанные задачи изобретения решаются полностью или частично с помощью систем замкового соединения панелей напольных покрытий и способов установки и изготовления согласно описанию, приведенному в данном документе. Варианты осуществления изобретения становятся ясны из описания и прилагаемых чертежей.

Первым аспектом изобретения является система напольного покрытия, содержащая множество прямоугольных панелей напольного покрытия с короткими краями и длинными краями. Панели выполнены с возможностью установки на черный пол и соединения друг с другом системой механического замкового соединения для соединения в замок панелей вертикально и горизонтально. Система замкового соединения содержит шип и паз под шип для механического соединения в замок друг с другом смежных краев, вертикальных к горизонтальной плоскости, при этом с образованием вертикального механического соединения между панелями. Замковый элемент на первом длинном краю и замковый паз на противоположном втором длинном краю образуют первое горизонтальное механическое соединение между смежными длинными краями, соединяя в замок панели друг с другом в направлении, параллельном горизонтальной плоскости и под прямыми углами к смежным длинным краям. Панели снабжены замковым соединением короткого края, содержащим отдельный шип для соединения в замок смежных коротких краев в первом вертикальном направлении, вставленный в паз фиксирования на коротком крае панели. Шип является предпочтительно по меньшей мере частично гибким и/или смещающимся. Замковое соединение короткого края дополнительно содержит замковую рейку и замковую выемку для соединения в замок смежных коротких краев во втором вертикальном направлении. Замковое соединение короткого края выполнено с возможностью соединения в замок смежных краев только в вертикальном направлении. Длинные края снабжены вторым горизонтальным механическим замковым соединением, соединяющим в замок панели друг с другом вдоль смежных длинных краев в направлении, параллельном горизонтальной плоскости и параллельном смежным длинным краям, когда панели лежат плашмя на черном полу.

Второе горизонтальное механическое соединение на длинных краях может содержать замковый элемент и замковый паз с двумя группами взаимодействующих соединяющихся в замок поверхностей, в котором первая группа располагается ближе к вертикальной плоскости (VP) и верхним краям соединения, чем вторая группа.

Две группы замковых поверхностей могут иметь такой наклон, что нижняя часть замкового элемента больше верхней части.

Вертикальная протяженность второй группы замковых поверхностей может по существу быть равна или больше вертикальной протяженности первой группы замковых поверхностей. Система замкового соединения длинного края может содержать третью группу взаимодействующих, соединяющихся в замок поверхностей, расположенных на наружной и нижней части рейки.

Можно иметь зазор между верхней частью замкового элемента и замковым пазом.

Второе горизонтальное механическое соединение может содержать гибкий материал, который применяется по существу в вертикальном пазу.

Второе горизонтальное механическое соединение может содержать гибкий материал, который сжимается горизонтально в двух противоположных направлениях.

Второе горизонтальное механическое соединение может содержать гибкий материал, который располагается по существу в вертикальном пазу, который является комплементарным с клиновидным замковым элементом.

Второе горизонтальное механическое соединение может содержать фрикционный элемент, расположенный на верхней части замкового элемента, который взаимодействует с фрикционным пазом.

Фрикционный паз может содержать гибкий материал.

Второе горизонтальное механическое соединение может содержать фрикционные выемки, расположенные на замковом элементе.

Второе горизонтальное механическое соединение может содержать сжимающийся материал, который применяется в системе замкового соединения на поверхностях, не являющихся активно взаимодействующими замковыми поверхностями, которые соединяют в замок панели вертикально и горизонтально.

Замковое соединение короткого края может соединяться в замок вертикальным защелкиванием, где отдельный шип смещается в паз фиксирования во время вертикального перемещения.

Замковое соединение короткого края может соединяться в замок, когда отдельный шип смещается в паз фиксирования вдоль короткого края.

Согласно первому предпочтительному варианту осуществления система замкового соединения на длинных краях содержит замковый элемент и замковый паз с двумя группами взаимодействующих, соединяющихся в замок поверхностей. Первая группа располагается ближе к вертикальной плоскости и верхним краям соединения, чем вторая группа. Замковые поверхности предпочтительно наклонены так, что нижняя часть замкового элемента больше верхней части. Предпочтительно имеется зазор между верхней частью замкового элемента и замковым пазом. Такой зазор можно использовать для снижения требований по допускам для изготовления. Предпочтительно вертикальная протяженность второй группы замковых поверхностей по существу равна или больше вертикальной протяженности первой группы замковых поверхностей.

Согласно второму варианту осуществления изобретения система замкового соединения длинного края содержит гибкий материал, расположенный в вертикальном пазу, что предотвращает смещение вдоль краев. Гибкий материал предпочтительно располагается между взаимодействующими поверхностями замкового элемента и замкового паза.

Согласно третьему варианту осуществления изобретения система замкового соединения длинного края содержит по меньшей мере три группы взаимодействующих замковых поверхностей между замковым элементом, расположенным на рейке, и замковым пазом. Первая и вторая группы расположены в верхней части замкового элемента, при этом первая группа расположена ближе к верхним краям, чем вторая группа. Третья группа расположена на нижней и наружной части рейки. Данная геометрия используется для выполнения прочной тугой посадки между замковым элементом и замковым пазом, и панели должны плотно скрепляться друг с другом так, что смещение вдоль длинных краев и перпендикулярно коротким краям должно предотвращаться.

Такую систему замкового соединения с тугой посадкой можно выполнить значительно более прочной, чем обычные системы замкового соединения с крючками на коротких краях.

Второе механическое соединение может содержать гибкий шип, который вставляется в паз фиксирования, выполненный в замковом пазу.

Описанную выше систему замкового соединения на длинных краях можно также использовать чисто индивидуально для соединения в замок одной пары двух смежных краев, предпочтительно длинными краями, горизонтально перпендикулярно краям и вдоль краев. Такую систему замкового соединения можно использовать вместе с замковыми системами многих других типов на другой паре смежных краев, предпочтительно коротких краях, и можно добиться значительного увеличения прочности горизонтального соединения в замок на коротких краях. Указанное преимущество в особенности проявляется в больших полах с длиной или шириной, превышающей, например, 20 м, которые, например, устанавливаются на торговых площадях, где нагрузка на пол может быть значительной.

Вторым аспектом изобретения являются две панели напольного покрытия, снабженные замковой системой, содержащей шип и паз под шип для механического соединения в замок друг с другом смежных краев, вертикальных к горизонтальной плоскости, при этом с образованием вертикального механического соединения между панелями. Система замкового соединения дополнительно содержит первое горизонтальное механическое соединение между смежными краями для соединения в замок панелей друг с другом в направлении, параллельном горизонтальной плоскости и под прямыми углами к смежным краям. Первое горизонтальное механическое соединение содержит замковый элемент на первом крае и замковый паз на противоположном втором крае. Шип может являться отдельным шипом, предпочтительно по меньшей мере частично гибким и/или смещающимся, вставленным в паз фиксирования на краю панели. Система замкового соединения дополнительно содержит второе горизонтальное механическое соединение, соединяющее в замок панели друг с другом вдоль первого и второго края в направлении, параллельном горизонтальной плоскости и параллельном смежным краям, когда панели лежат плашмя на черном полу.

Замковый элемент и замковый паз предпочтительно содержат две группы взаимодействующих, соединяющихся в замок поверхностей, при этом первая группа расположена ближе к вертикальной плоскости (VP) и верхним краям соединения, чем вторая группа.

По меньшей мере одна из двух групп взаимодействующих, соединяющихся в замок поверхностей может содержать гибкий материал. Гибкий материал может являться гибким шипом, вставленным в паз фиксирования. Паз фиксирования может быть выполнен в замковом пазу.

Две группы замковых поверхностей могут иметь такой наклон, что нижняя часть замкового элемента больше верхней части.

Вертикальная протяженность второй группы замковых поверхностей может по существу быть равна или больше вертикальной протяженности первой группы замковых поверхностей.

Система замкового соединения может содержать третью группу взаимодействующих, соединяющихся в замок поверхностей, расположенных на наружной и нижней части рейки.

Может существовать зазор между верхней частью замкового элемента и замковым пазом.

Второе горизонтальное механическое соединение может содержать гибкий материал, который применяется по существу в вертикальном пазу, гибкий материал предпочтительно сжимается горизонтально в двух противоположных направлениях. Гибкий материал может являться комплементарным с клиновидным замковым элементом.

Второе горизонтальное механическое соединение может содержать фрикционный элемент, расположенный на верхней части замкового элемента, который взаимодействует с фрикционным пазом. Фрикционный паз может содержать гибкий материал.

Второе горизонтальное механическое соединение может содержать фрикционные выемки, расположенные на замковом элементе.

Второе горизонтальное механическое соединение может содержать сжимающийся материал, который применяется в системе замкового соединения на поверхностях, не являющихся активно взаимодействующими замковыми поверхностями, которые соединяют в замок панели вертикально и горизонтально.

Края могут соединяться в замок вертикальным защелкиванием, где отдельный шип смещается в паз фиксирования во время вертикального перемещения.

Края могут соединяться в замок, когда отдельный шип смещается в паз фиксирования вдоль короткого края.

Ниже изобретение описано для являющихся примерами вариантов осуществления и более подробно со ссылкой на прилагаемые чертежи, на которых показано следующее.

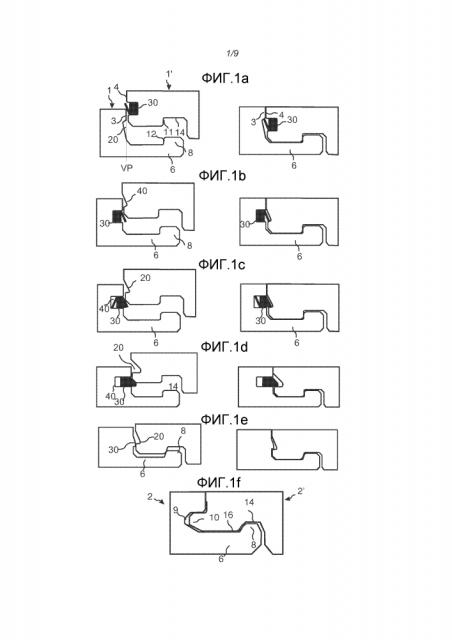

На фиг. 1a-f показаны системы замкового соединения известной техники.

На фиг. 2a-d показана система замкового соединения короткого края согласно варианту осуществления изобретения.

На фиг. 3a-3f показана система замкового соединения длинного края согласно предпочтительным вариантам осуществления изобретения.

На фиг. 4a-c показан предпочтительный вариант осуществления системы замкового соединения короткого края.

На фиг. 5a-f показаны являющиеся примерами отдельные шипы, которые можно использовать в замковом соединении коротких краев.

На фиг. 6a-f показаны предпочтительные варианты осуществления изобретения.

На фиг. 7a-c показана система замкового соединения длинного края согласно варианту осуществления изобретения.

На фиг. 8a-8b показано вертикальное складывание с обычной системой замкового соединения и системой замкового соединения согласно варианту осуществления изобретения.

На фиг. 9a-9d показаны предпочтительные варианты осуществления изобретения.

Для обеспечения понимания несколько замковых систем на фигурах показаны схематично. Следует отметить, что улучшенные или отличающиеся функции можно получить с использованием комбинаций предпочтительных вариантов осуществления.

Изобретатель протестировал все известные и в особенности все коммерчески используемые системы замкового соединения на рынке, которые устанавливаются вертикальным складыванием в панелях напольных покрытий всех типов, в особенности напольных покрытий из ламината и деревянных напольных покрытий, и сделал заключение, что по меньшей мере все данные известные системы замкового соединения, которые имеют один или несколько замковых элементов, взаимодействующих с замковыми пазами, можно приспосабливать к системе со скользящим замковым соединением на длинных краях, которая предотвращает смещение вдоль смежных краев, и системе складывающегося замкового соединения на коротких краях, которая соединяется в замок только вертикально.

Наиболее предпочтительные варианты осуществления вместе с тем основаны на половицах с поверхностным слоем из ламината, безбумажными поверхностями на порошковой основе или деревянными поверхностями, внутренним слоем из ХДФ или дерева и системой замкового соединения на длинном крае с рейкой, проходящей за верхний край, которая обеспечивает соединение в замок с помощью поворота в комбинации с соединением шипа и паза на коротких краях, содержащей отдельный шип, который предпочтительно соединяется в замок только вертикально.

Все варианты осуществления можно использовать отдельно или в комбинациях. Углы, размеры, закругленные части, интервалы между поверхностями и т. д. являются только примерами и могут корректироваться в основных принципах изобретения.

На фиг. 2a-2d показан первый предпочтительный вариант осуществления системы замкового соединения короткого края, снабженной гибким и смещающимся шипом 30 в крае первой панели 1, вставленным в паз 40 фиксирования, который взаимодействует с пазом 20 под шип в смежной второй панели 1' и соединяет в замок панели в первом вертикальном направлении согласно известному техническому решению. Первая панель 1 (панель с рейкой) содержит выступающую рейку 6, которая проходит наружу за вертикальную плоскость VP. Вторая панель 1' содержит замковую выемку 7, которая взаимодействует с замковой рейкой 6 и соединяет в замок панели во втором вертикальном направлении. На фиг. 2e показано, что панели соединяются в замок только вертикально и что их можно высвободить или соединить горизонтально по существу в той же плоскости, поскольку замкового элемента на рейке нет и отсутствуют соединения крюком в системе замкового соединения, предотвращающей такое горизонтальное смещение.

Такая система замкового соединения может являться более экономически эффективной, чем обычные складывающиеся системы, поскольку не требует выступающей рейки с замковым элементом. Более мягкие, тонкие и дешевые внутренние слои можно использовать в системе замкового соединения, которая используется только для вертикального замкового соединения. Горизонтальное соединение в замок можно получить в системе скользящего замкового соединения на длинных краях.

На фиг. 3a и 3b показана система скользящего замкового соединения согласно одному предпочтительному варианту осуществления, содержащая шип 10 и паз 9 под шип, замковую рейку 6, замковый элемент 8 и замковый паз 14. Гибкий и сжимающийся материал 16, такой как синтетический или натуральный каучук или пенопласт, применяется в верхней части замкового паза 14 в виде слоя или на локальных участках или на верхней части замкового элемента 8. Верхняя часть замкового элемента 8 выполняется так, что предпочтительно два горизонтальных противоположных края прижимаются к сжимающемуся материалу 16a, 16b. В деревянном полу с внутренним слоем из тонких пластин замковый элемент и замковый паз должны выполняться поперек ориентации волокон. Набухание и усадка в горизонтальном направлении вдоль древесных волокон чрезвычайно малы и не обуславливают изменения размеров для соответствия установочным допускам замкового элемента 8 и замкового паза 14. Противодавление не оказывает какого-либо влияния на допуски соединения в замок, и набухание и усадка данной части системы замкового соединения должна легко компенсироваться податливостью сжимаемого материала даже в других материалах на древесной основе, таких как ХДФ, древесно-стружечная плита или фанера. Предпочтительно верхняя часть замкового элемента выполняется клиновидной и взаимодействует с комплементарным пазом 14. Предпочтительно внутренняя часть паза 14 меньше отверстия паза снаружи. Данную конструкцию можно использовать для создания фрикционного соединения даже без сжимающегося материала.

На фиг. 3c и 3d показана система замкового соединения по меньшей мере с тремя группами взаимодействующих замковых поверхностей между замковым элементом 8 и замковым пазом 14. Первая группа поверхностей 11, 12 и вторая группа поверхностей 21, 22 расположены в верхней части замкового элемента, причем первая группа расположена ближе к верхним краям 4, 5, чем вторая группа. Третья группа 23, 24 расположена предпочтительно ниже первой и второй группы, предпочтительно на нижней и наружной части рейки 6. Замковые поверхности являются по существу плоскими, но могут также являться криволинейными. Замковые поверхности предпочтительно являются наклонными. Предпочтительно угол A1 относительно горизонтальной плоскости HP первой группы взаимодействующих поверхностей должен быть немног
