Реферат

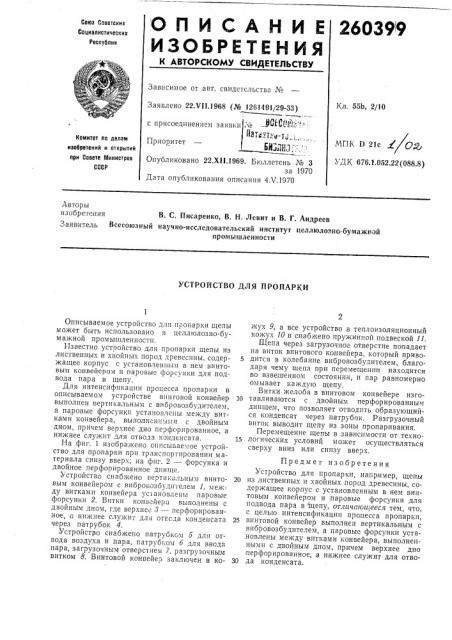

26039!9 ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саветсних

Соцналистичесних

Республин

Зависимое от авт. свидетельства №

Кл. 55b, 2!10

Заявлено 22.VII.1968 (№ 1261491/29-33) 83j 10@ -"

ПЗТ Л;,-о-1„.;,, 6ЮИЦ;:. с присоединением заявки

Приоритет

МПК D 21с g®

УДК 676.1.052.22(088.8) Комитет по делам изобретений и отнрытий при Совете Министров

СССР

Опубликовано 22.Xll.1969. Бюллетень № 3 за 1970

Дата опубликования описания 4.V.1970

Авторы изобретения В. С. Писаренко, В, H. Левит и В. Г. Андреев

Заявитель Всесоюзный научно-исследовательский институт целлюлозно-бумажной промышленности

УСТРОЙСТВО ДЛЯ ПРОПАРКИ

Описываемое устройство для пропарки щепы может быть использовано в целлюлозно-бумажной промышленности.

Известно устройство для пропарки щепы из лиственных и хвойных пород древесины, содержащее корпус с установленным в нем винтовым конвейером и паровые форсунки для подвода пара в щепу.

Для интенсификации процесса пропарки в описываемом устройстве впнговой конвейер выполнен вертикальным с вибровозбудителем, а паровые форсунки установлспы между витками конвейера, выполненными с двойным дном, причем верхнее дно перфсрированное, а нижнее служит для отвода конденсата.

На фиг. 1 изображено описываемое устройство для пропарки при транспортировании материала снизу вверх; на фиг. 2 — форсунка и двойное перфорированное днище.

Устройство снабжено вертикальным винтовым конвейером с вибровозоудителем 1, между витками конвейера ус ановлены паровые форсунки 2. Витки конвейера выполнены с двойным дном, где верхнее 8 — — перфорированное, а нижнее служит для отвода конденсата через патрубок 4.

Устройство снабжено патрубком 5 для отвода воздуха и пара, патрубком б для ввода пара, загрузочным отверстием 7, разгрузочным витком 8. Винтовой конвейер заключен в кохкух 9, а все устройство B теплоизоляционный кожух 10 и снабжено пружинной подвеской П.

Щепа через загрузочное отверстие попадает на виток винтового конвейера, который приводится в колебание вибровозбудителем, благодаря чему щепа при перемещении находится во взведенном состоянии, и пар равномерно омывает каждую щепу.

Витки желоба в винтовом конвейере изго10 тавливаются с двойным перфорированным днищем, что позволяет отводить образующийся конденсат через патрубок. Разгрузочный виток выводит щепу из зоны пропаривания.

Перемещение щепы в зависимости от техноlS логических условий может осуществляться сверху вниз или снизу вверх.

Предмет изобретения

Устройство для пропарки, например, щепы

20 из лиственных и хвойных пород древесины, содержащее корпус с установленным в нем винтовым конвейером и паровые форсунки для подвода пара в щепу, от гичатщееся тем, что, с целью интенсификации процесса пропарки, 23 винтовой конвейер выполнен вертикальным с вибровозбудителем, а паровые форсункп установлены между витками конвейера, выполненными с двойным дном, причем верхнее дно перфорированное, а нижнее служит для отво30 да конденсата.

260399

+ и С

Составитель Н. Щередина

Техред А. А. Камышникова Корректор Г, С. Мухина

Редактор С. Сюткина

Заказ 954)17 Тираж 499 Подписное, ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
