Система емкостей, имеющих взаимозаменяемые компоненты, и способ ее производства

Система емкостей, имеющих взаимозаменяемые компоненты, и способ ее производства

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к емкостям и, в частности, к емкостям, включающим в себя отдельные компоненты, такие как корпус емкости и крышка, которые соединены друг с другом для создания требуемой эстетики.

УРОВЕНЬ ТЕХНИКИ

[0002] В данной области техники известно распространение продуктов личной гигиены, таких как составы для мытья тела, лосьоны, жидкое мыло и другие текучие продукты, в многокомпонентных емкостях. В известной многокомпонентной емкости одного типа указанная емкость содержит два отдельных компонента, а именно корпус емкости и крышку. Указанная крышка присоединяется к указанному корпусу емкости обычно посредством функциональной стыковки между соединяющей структурой корпуса емкости и соединительным устройством крышки. Зачастую крышка включает в себя колпачок для открывания и закрывания выдачного отверстия, который сообщается по текучей среде с проходным каналом горлышка.

[0003] В существующих емкостях, которые включают в себя корпус емкости и крышку, соединяющая структура корпуса емкости и соединительное устройство крышки уникально сконструированы с возможностью стыковки только друг с другом. В результате корпус емкости любой конкретной емкости может быть соединен только с одной крышкой, которая была уникально сконструирована для данной конкретной емкости. Таким образом, существующие емкости не позволяют изготовителям предоставлять эстетически различные емкости без создания различных форм и переоснащения. Несмотря на то что прикладывались усилия по созданию эстетически различных крышек, которые могут использоваться на одном и том же корпусе емкости, данные усилия не достигают цели в том смысле, что они ограничены эстетикой единственного корпуса емкости. В результате потенциальное количество эстетически различных емкостей является ограниченным.

[0004] Следовательно, существует необходимость в системе емкостей, которая дает изготовителям возможность сочетать множество эстетически различных крышек с множеством эстетически различных корпусов емкости, тем самым увеличивая до максимума количество достигаемых эстетически различных емкостей.

КРАТКАЯ СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] В одном аспекте настоящее изобретение относится к системе емкостей, имеющих взаимозаменяемые корпусы емкости и крышки. Указанная система включает в себя, по меньшей мере, два корпуса емкости, обладающие различными трехмерными геометриями, и, по меньшей мере, две крышки, обладающие различными трехмерными геометриями. Каждая из указанных крышек включает в себя соединительное устройство, которое может быть соединено с соединяющей структурой каждого из корпусов емкости, тем самым давая каждой из крышек возможность быть присоединенной к каждому из корпусов емкости, и наоборот. В результате совокупность только двух различных крышек и двух различных корпусов емкости приводит к возможности создания четырех различных емкостей путем простой перекомпоновки комбинации крышка/корпус емкости.

[0006] В одном варианте осуществления данное изобретение может представлять собой систему емкостей, имеющих взаимозаменяемые компоненты, в которую входят: первый корпус емкости, включающий в себя: первый участок, содержащий продукт; первый плечевой участок, имеющий первый кольцеобразный край; и первое горлышко; второй корпус емкости, включающий в себя: второй участок, содержащий продукт; второй плечевой участок, имеющий второй кольцеобразный край; и второе горлышко; первая крышка, включающая в себя: первый корпус крышки; и первое соединительное устройство, причем первый корпус крышки содержит: первую стенку крышки, имеющую первое выдачное отверстие; первый колпачок для открывания и закрывания первого выдачного отверстия; и первую кольцеобразную кромку, которая оканчивается третьим кольцеобразным краем; вторая крышка, включающая в себя: второй корпус крышки; и второе соединительное устройство, причем второй корпус крышки содержит: вторую стенку крышки, имеющую второе выдачное отверстие; второй колпачок для открывания и закрывания второго выдачного отверстия; и вторую кольцеобразную кромку, которая оканчивается четвертым кольцеобразным краем; причем указанные первый участок, содержащий продукт, второй участок, содержащий продукт, первый корпус крышки и второй корпус крышки имеют трехмерные геометрии, которые отличаются одна от другой; и причем указанные первый, второй, третий и четвертый кольцеобразные края имеют конфигурации, которые по существу идентичны друг другу; причем первое соединительное устройство выполнено с возможностью: (1) соединять первую крышку с первым корпусом емкости так, чтобы первый и третий кольцеобразные края состыковались друг с другом и первое выдачное отверстие сообщалось по текучей среде с проходным каналом первого горлышка, тем самым образуя первую емкость; и (2), альтернативно, соединять первую крышку со вторым корпусом емкости так, чтобы второй и третий кольцеобразные края состыковались друг с другом и первое выдачное отверстие сообщалось по текучей среде с проходным каналом второго горлышка, тем самым образуя вторую емкость; и второе соединительное устройство выполнено с возможностью: (1) соединять вторую крышку с первым корпусом емкости так, чтобы первый и четвертый кольцеобразные края состыковались друг с другом и второе выдачное отверстие сообщалось по текучей среде с проходным каналом первого горлышка, тем самым образуя третью емкость; и (2), альтернативно, соединять вторую крышку со вторым корпусом емкости так, чтобы второй и четвертый кольцеобразные края состыковались друг с другом и второе выдачное отверстие сообщалось по текучей среде с проходным каналом второго горлышка, тем самым образуя четвертую емкость.

[0007] В другом варианте осуществления данное изобретение может представлять собой систему емкостей, имеющих взаимозаменяемые компоненты, в которую входят: первый корпус емкости, включающий в себя: первый участок, содержащий продукт и имеющий первую трехмерную геометрию; и первое горлышко; второй корпус емкости, включающий в себя: второй участок, содержащий продукт и имеющий вторую трехмерную геометрию; и второе горлышко; первая крышка, включающая в себя: первый корпус крышки, имеющий третью трехмерную геометрию; и первое соединительное устройство; вторая крышка, включающая в себя: второй корпус крышки, имеющий четвертую трехмерную геометрию; и второе соединительное устройство; причем указанные первая, вторая, третья и четвертая трехмерные геометрии отличаются друг от друга; причем первое соединительное устройство выполнено с возможностью: (1) соединять первую крышку с первым корпусом емкости для формирования первой емкости; и (2), альтернативно, соединять первую крышку со вторым корпусом емкости для формирования второй емкости; и второе соединительное устройство выполнено с возможностью: (1) соединять вторую крышку с первым корпусом емкости для формирования третьей емкости; и (2), альтернативно, соединять вторую крышку со вторым корпусом емкости для формирования четвертой емкости.

[0008] В еще одном варианте осуществления данное изобретение может представлять собой систему емкостей, имеющих взаимозаменяемые компоненты, в которую входят: первый корпус емкости, включающий в себя: первый участок, содержащий продукт и имеющий первую трехмерную геометрию; и первую соединяющую структуру; второй корпус емкости, включающий в себя: второй участок, содержащий продукт и имеющий вторую трехмерную геометрию; и вторую соединяющую структуру, которая является по существу идентичной первой соединяющей структуре; первая крышка, включающая в себя: первый корпус крышки, имеющий третью трехмерную геометрию; и первое соединительное устройство; вторая крышка, включающая в себя: второй корпус крышки, имеющий четвертую трехмерную геометрию; и второе соединительное устройство, которое является по существу идентичным первому соединительному устройству; причем указанные первая, вторая, третья и четвертая трехмерные геометрии отличаются друг от друга; и в котором каждое из указанных первого и второго соединительных устройств может быть присоединено к каждой из указанных первой и второй соединяющих структур.

[0009] В еще одном варианте осуществления данное изобретение может представлять собой способ изготовления четырех емкостей, содержащий этапы: а) формирования множества первых корпусов емкости, включающих в себя: первый участок, содержащий продукт и имеющий первую трехмерную геометрию; первое горлышко; и первую соединяющую структуру; b) формирования множества вторых корпусов емкости, включающих в себя: второй участок, содержащий продукт и имеющий вторую трехмерную геометрию; второе горлышко; и вторую соединяющую структуру; с) формирования множества первых крышек, включающих в себя: первый корпус крышки, имеющий третью трехмерную геометрию; и первое соединительное устройство; d) формирования множества вторых крышек, включающих в себя: второй корпус крышки, имеющий четвертую трехмерную геометрию; и второе соединительное устройство; в котором указанные первая, вторая, третья и четвертая трехмерные геометрии отличаются друг от друга; и е) присоединение одной из первых и вторых крышек к одному из первых и вторых корпусов емкости посредством функциональной стыковки между первым или вторым соединительным устройством и первой или второй соединяющей структурой для образования емкости.

[0010] Дальнейшие области применения настоящего изобретения станут очевидными из подробного описания, предусмотренного ниже в данном документе. Следует учитывать, что данное подробное описание и конкретные примеры наряду с указанием предпочтительных вариантов осуществления данного изобретения предназначены только для иллюстративных целей и не предполагают ограничения объема данного изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0011] Настоящее изобретение станет понятным более полно из подробного описания и прилагаемых чертежей, в которых:

[0012] Фиг.1 иллюстрирует вид в перспективе первой емкости в соответствии с одним вариантом осуществления настоящего изобретения;

[0013] Фиг.2 иллюстрирует вид в перспективе второй емкости в соответствии с одним вариантом осуществления настоящего изобретения;

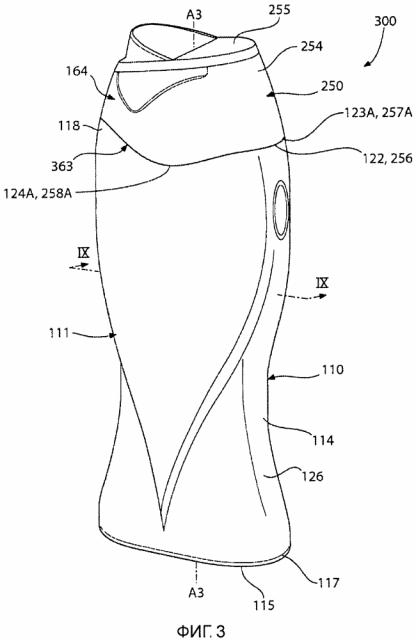

[0014] Фиг.3 иллюстрирует вид в перспективе третьей емкости в соответствии с одним вариантом осуществления настоящего изобретения;

[0015] Фиг.4 иллюстрирует вид в перспективе четвертой емкости в соответствии с одним вариантом осуществления настоящего изобретения;

[0016] На Фиг.5 изображен вид сзади универсального плечевого участка, который предусмотрен на обоих корпусах емкости, используемых в емкостях, изображенных на Фиг.1-4, в соответствии с одним вариантом осуществления настоящего изобретения;

[0017] Фиг.6 иллюстрирует вид в перспективе универсального плечевого участка, изображенного на Фиг.5;

[0018] На Фиг.7 изображен вид в продольном сечении первой емкости, показанной на Фиг.1;

[0019] На Фиг.8 изображен вид в продольном сечении второй емкости, показанной на Фиг.2;

[0020] На Фиг.9 изображен вид в продольном сечении третьей емкости, показанной на Фиг.3; и

[0021] На Фиг.10 изображен вид в продольном сечении четвертой емкости, показанной на Фиг.4.

ПОДРОБНОЕ ОПИСАНИЕ ДАННОГО ИЗОБРЕТЕНИЯ

[0022] Нижеприведенное описание предпочтительных вариантов осуществления является только примерным по своему характеру и ни в коем случае не предназначено для ограничения данного изобретения, его применения или вариантов использования.

[0023] Описание иллюстративных вариантов осуществления в соответствии с принципами настоящего изобретения подлежит рассмотрению в сочетании с прилагаемыми чертежами, которые следует считать частью письменного описания. В описании вариантов осуществления данного изобретения, раскрываемого в данном документе, любая ссылка на направление или ориентацию предназначена только для удобства описания и не предназначена каким-либо образом для ограничения объема настоящего изобретения. Относительные термины, такие как «нижний», «верхний», «горизонтальный», «вертикальный», «сверху», «снизу», «вверх», «вниз», «верх» и «низ», а также их производные (например, «горизонтально», «в направлении вниз», «в направлении вверх» и т.д.) следует толковать как относящиеся к ориентации, как далее описывается либо как изображено на чертеже ниже обсуждения. Указанные относительные термины используются только для удобства описания и не требуют, чтобы приспособление было сконструировано или эксплуатировалось в конкретной ориентации, если таковое не указано явным образом. Такие термины, как «прикрепленный», «зафиксированный», «присоединенный», «соединенный», «взаимосвязанный» и подобные, относятся к взаимной зависимости, при которой структуры зафиксированы или прикреплены друг к другу непосредственно или опосредованно с помощью промежуточных структур, а также как разъемным, так и жестким соединениям или взаимным зависимостям, если однозначно не излагается противоположное. Кроме того, признаки и преимущества данного изобретения иллюстрируются на основе вариантов осуществления, приведенных в качестве примеров. Соответственно, данное изобретение однозначно не следует ограничивать такими примерными вариантами осуществления, которые иллюстрируют некоторые возможные неограничивающие сочетания признаков, которые могут существовать сами по себе либо в других сочетаниях признаков; причем объем данного изобретения определяется пунктами Формулы изобретения, прилагаемой к данному документу.

[0024] В описании вариантов осуществления данного изобретения, раскрываемого в данном документе, любая ссылка на направление или ориентацию предназначена только для удобства описания и не предназначена каким-либо образом для ограничения объема настоящего изобретения. Кроме того, признаки и преимущества данного изобретения иллюстрируются на основе вариантов осуществления, приведенных в качестве примеров. Соответственно, данное изобретение однозначно не следует ограничивать такими примерными вариантами осуществления, которые иллюстрируют некоторые возможные, но не ограничивающие сочетания признаков, которые могут предусматриваться сами по себе либо в других сочетаниях признаков; причем объем данного изобретения определяется пунктами Формулы изобретения, прилагаемой к данному документу.

[0025] Прежде всего, с учетом Фиг.1 и 5-7 одновременно, иллюстрируется первую емкость 100 в соответствии с одним вариантом осуществления настоящего изобретения. Первая емкость 100, в общем, содержит первый корпус 110 емкости и первую крышку 150. Первая крышка 150 присоединена к первому корпусу 110 емкости (как более подробно описывается ниже) для формирования первой емкости 100. В варианте осуществления, приведенном для примера, первая емкость 100 представляет собой устойчивую удлиненную емкость, которая располагается по длине вдоль продольной оси А1-А1.

[0026] Первый корпус 110 емкости включает в себя первый участок 111, содержащий продукт, первый плечевой участок 112 и первое горлышко 113. В варианте осуществления, приведенном для примера, первый участок 111, содержащий продукт, первый плечевой участок 112 и первое горлышко 113 представляют собой интегрально образованную, единую структуру. Однако в альтернативных вариантах осуществления первый участок 111, содержащий продукт, первый плечевой участок 112 и первое горлышко 113 могут быть сформированы как один или несколько отдельных компонентов, которые соединены вместе на более позднем этапе изготовления посредством термической сварки, ультразвуковой сварки, склеивания, сборки с тугой посадкой либо другим способом соединения, сплавления и/или в процессе микросварки.

[0027] Первый корпус 110 емкости предпочтительно изготовлен из термопластичного материала, такого как полиэтилен, полипропилен, полибутилентерефталат, полиэтилентерефталат, полиметилметакрилат, полистирол и поликарбонат, и т.д. Первый корпус 110 емкости может изготавливаться с помощью стандартных технологий штамповки термопластичного материала, таких как выдувное формование, литьевое формование, литьевое формование с применением вспомогательного газа, или их сочетаний.

[0028] Первый участок 111, содержащий продукт, включает в себя первую вертикальную стенку 114 и первую нижнюю торцевую стенку 115, которые вместе с первым плечевым участком 112 определяют в совокупности первую полость 116 для продукта, в которой хранится первый текучий продукт. Первая нижняя торцевая стенка 115 является по существу плоской стенкой, которая располагается по существу под прямым углом к продольной оси А1-А1. В результате первая нижняя торцевая стенка 115 служит опорной поверхностью, которая позволяет первой емкости 100, при ее размещении на горизонтальной поверхности, принимать устойчивую вертикальную ориентацию. Первая нижняя торцевая стенка 115 герметизирует дно первой полости 116 для продукта, так что первый текучий продукт, который содержится внутри первой полости 116 для продукта, не вытекает из нее.

[0029] Первый участок 111, содержащий продукт, проходит от первого нижнего торца 117 до первого верхнего торца 118. Первая нижняя торцевая стенка 115 находится у первого нижнего торца 117 первого участка 111, содержащего продукт. У первого верхнего торца 118 первого участка 111, содержащего продукт, первый корпус 110 емкости переходит в первый плечевой участок 112. Первый плечевой участок 112 проходит радиально внутрь от первого верхнего торца 118 первого участка 111, содержащего продукт. Первое горлышко 113 выступает из первого плечевого участка 112, проходя в продольном направлении в сторону от первого участка 111, содержащего продукт.

[0030] Первое горлышко 113 представляет собой трубчатую структуру, продолжающуюся от основания 127 к верхнему краю 128 и образующую первый проходной канал 119, который сообщается по текучей среде с первой полостью 116 для продукта. Таким образом, первый текучий продукт может подаваться из первой полости 116 для продукта через первый проходной канал 119. В одном варианте осуществления первая вертикальная стенка 114 первого участка 111, содержащего продукт, является сжимаемой радиально внутрь так, чтобы первый текучий продукт можно было подавать из первой емкости 100. Первое горлышко 113 содержит первую внутреннюю поверхность 120, которая определяет первый проходной канал 119, и первую наружную поверхность 121.

[0031] Первый плечевой участок 112 кольцеобразно окружает и отходит радиально наружу от основания 127 первого горлышка 113. Первый плечевой участок 112 включает в себя первый кольцеобразный край 122. В варианте осуществления, приведенном для примера, первый кольцеобразный край 122 представляет собой кольцеобразный поперечно направленный выступ, который ограничивает первый плечевой участок 112, тем самым формируя ступенчатый переход между первым плечевым участком 112 и первым участком 111, содержащим продукт. В других вариантах осуществления первый кольцеобразный край 122 может быть просто кольцеобразным внешним периметром первого плечевого участка 112. Первый кольцеобразный край 122 образует замкнутую окружность внешнего периметра первого плечевого участка 112. В принципе, первый кольцеобразный край 122 может рассматриваться как разграничивающий первый участок 111, содержащий продукт.

[0032] В варианте осуществления, приведенном для примера, первый кольцеобразный край 122 имеет трехмерную конфигурацию. Таким образом, в применении к декартовой системе координат, в которой ось Y соответствует продольной оси А1-А1, первый кольцеобразный край 122 изменяется в направлении Y, в дополнение к образованию геометрии замкнутой окружности внешнего периметра, если смотреть в плоскости X-Z (изображенной на Фиг.6). Более конкретно, в варианте осуществления, приведенном для примера, первый кольцеобразный край 122 является волнистым в направлении Y, для того чтобы определялись пики 123А-В и минимумы 124А-В. В альтернативных вариантах осуществления первый кольцеобразный край 122 может иметь по существу двухмерную конфигурацию, тем самым располагаясь по существу в одной плоскости.

[0033] Первый участок 111, содержащий продукт, имеет первую внутреннюю поверхность 125 и первую наружную поверхность 126. Первая внутренняя поверхность 125 определяет первую полость 116 для продукта, тогда как первая наружная поверхность 126 является видимой для пользователя. Первый участок 111, содержащий продукт, имеет первую трехмерную геометрию, которая обеспечивается сочетанием контуров поверхности первой наружной поверхности 126 и формы/силуэта первого участка 111, содержащего продукт. В варианте осуществления, приведенном для примера, первая трехмерная геометрия представляет собой удлиненную трубчатую структуру, имеющую овальный профиль поперечного сечения, имеющую конусообразную суженную часть в нижней ее части и сердцевидный контур первой наружной поверхности 126. Разумеется, данное изобретение этим не ограничивается и первая трехмерная геометрия может принимать форму самых разнообразных вариантов осуществления, ни один из которых не ограничивает настоящее изобретение, кроме случаев, когда таковое заявляется особо.

[0034] Первый корпус 110 емкости дополнительно содержит первую соединяющую структуру 130. Первая соединяющая структура 130 предусмотрена для: (1) функциональной стыковки с первым соединительным устройством 152 первой крышки 150 для выполнения необходимого соединения между первой крышкой 150 и первым корпусом 110 емкости; и (2) альтернативно для функциональной стыковки со вторым соединительным устройством 252 второй крышки 250 для выполнения необходимого соединения между первой крышкой 150 и вторым корпусом 210 емкости. В варианте осуществления, приведенном для примера, первая соединяющая структура 130 располагается на первом горлышке 113. Однако в других вариантах осуществления первая соединяющая структура 130 может находиться на первом плечевом участке 112 вместо или в дополнение к первому горлышку 113. Также в варианте осуществления, приведенном для примера, первая соединяющая структура 130 имеет форму первой кольцеобразной канавки 131 и первого кольцеобразного фланца 132, которые находятся на первой наружной поверхности 121 первого горлышка 113. Как более подробно описывается ниже, первая кольцеобразная канавка 131 и первый кольцеобразный фланец 132 выполнены с возможностью защелкивающейся стыковки с первым соединительным устройством 152. В альтернативных вариантах осуществления первая соединяющая структура 130 может принимать форму самых разнообразных структур и применять самые разнообразные механизмы действия для функциональной стыковки с первым соединительным устройством 152. Например, в определенных альтернативных вариантах осуществления первая соединяющая структура 130 может включать в себя резьбу, зубцы, прорези, ребра, скошенные поверхности, опорные ролики, штифты и другие структуры/узлы, известные в данной области техники для соединения компонентов.

[0035] Далее, с учетом Фиг.1 и 7 одновременно будут описываться более подробно особенности конструкции первой крышки 150. В одном варианте осуществления первая крышка 150 может быть изготовлена из твердого пластика. В число подходящих твердых пластиков входят полимеры и сополимеры этилена, пропилена, бутадиена, соединения винила и полиэстеры, такие как полиэтилентерефталат. Разумеется, могут применяться другие материалы конструкции при необходимости.

[0036] Первая крышка 150, в общем, включает в себя первый корпус 151 крышки и первое соединительное устройство 152. Первый корпус 151 крышки имеет первую наружную поверхность 164. Первый корпус 151 крышки имеет третью трехмерную геометрию, которая обеспечивается сочетанием контуров поверхности первой наружной поверхности 164 и формы/силуэта первого корпуса 151 крышки. В варианте осуществления, приведенном для примера, третья трехмерная геометрия представляет собой закругленную куполовидную структуру, имеющую овальный профиль поперечного сечения. Разумеется, данное изобретение этим не ограничивается и третья трехмерная геометрия может принимать форму самых разнообразных вариантов осуществления, ни один из которых не ограничивает настоящее изобретение, кроме случаев, когда таковое заявляется особо.

[0037] Первый корпус 151 крышки включает в себя первую стенку 153 крышки, первую кольцеобразную кромку 154 и первый колпачок 155. Первая стенка 153 крышки содержит первое выдачное отверстие 159. Когда первая крышка 150 соединяется с первым корпусом 110 емкости для формирования первого емкости 100, первое выдачное отверстие 159 сообщается по текучей среде с первым проходным каналом 119 первого горлышка 113, так что первый текучий продукт внутри первой полости 116 для продукта может подаваться через него во время использования.

[0038] Первая кольцеобразная кромка 154 является трубчатой структурой, которая продолжается в направлении вниз от первой стенки 153 крышки. Первая кольцеобразная кромка 154 оканчивается третьим кольцеобразным краем 156. Третий кольцеобразный край 156 первой кольцеобразной кромки 154 имеет конфигурацию, идентичную конфигурации первого кольцеобразного края 122 первого плечевого участка 112 первого корпуса 110 емкости. Таким образом, в варианте осуществления, приведенном для примера, третий кольцеобразный край 156 имеет трехмерную конфигурацию, идентичную трехмерной конфигурации первого кольцеобразного края 122. Аналогично первому кольцеобразному краю 122 третий кольцеобразный край 156 изменяется в направлении Y, в дополнение к образованию геометрии замкнутой окружности внешнего периметра, если смотреть в плоскости X-Z (как изображено на Фиг.6, в применении к декартовой системе координат). Более конкретно, в варианте осуществления, приведенном для примера, третий кольцеобразный край 156 является волнистым в направлении Y, для того чтобы определялись пики 157А-В и минимумы 158А-В. Как и в случае с первым кольцеобразным краем 122, третий кольцеобразный край 156 может иметь по существу двухмерную конфигурацию, в некоторых альтернативных вариантах осуществления, тем самым располагаясь по существу в одной плоскости.

[0039] Первый колпачок 155 шарнирно присоединен к первой стенке 153 крышки, так что можно чередовать открытое положение (не показано) первого колпачка 155, в котором первое выдачное отверстие 159 открыто, с его закрытым положением (как изображено на Фиг.1), в котором первое выдачное отверстие 159 закрыто. Несмотря на то что шарнирное соединение, с помощью которого первый колпачок 155 соединяется с первой стенкой 153 крышки, не изображено на чертеже, указанное шарнирное соединение может представлять собой традиционный шарнир ось-паз или шарнир на гибких подшипниках. Кроме того, тогда как первый колпачок 155 шарнирно присоединен к первой стенке 153 крышки в варианте осуществления, приведенном для примера, первый колпачок 155 может быть шарнирно присоединен к другим участкам первой крышки 150 в альтернативных вариантах осуществления. В дополнение, в других вариантах осуществления первый колпачок 155 может быть присоединен к первой крышке 150 посредством защелкивающегося соединения, фрикционного соединения, поворотного соединения, подвижного соединения и других подходящих средств механического соединения.

[0040] В варианте осуществления, приведенном для примера, первое соединительное устройство 152 имеет форму кольцеобразной трубчатой структуры 160, которая ограничивает первую наружную поверхность 121 первого горлышка 113, когда первая крышка 150 присоединена к первому корпусу 110 емкости. Первый фланец 161 выступает радиально внутрь из первой внутренней поверхности 162 кольцеобразной трубчатой структуры 160. Первый фланец 161 защелкивается в первой канавке 131 первой соединяющей структуры 130 первого корпуса 110 емкости. Первый фланец 161 может представлять собой кольцеобразный фланец либо может включать в себя множество фланцевых сегментов, расположенных по окружности на расстоянии друг от друга. Кольцеобразная трубчатая структура 160 может представлять собой сплошную кольцеобразную структуру либо может состоять из множества кольцеобразных сегментов, которые расположены по окружности на расстоянии друг от друга. Также в некоторых других вариантах осуществления кольцеобразная трубчатая структура 160 может располагаться внутри первого горлышка 113 и включать в себя отходящий радиально наружу фланец.

[0041] Хотя первое соединительное устройство 152 приводится в качестве примера как защелкивающаяся кольцеобразная структура 160, данное изобретение этим не ограничивается. В альтернативных вариантах осуществления первое соединительное устройство 152 может принимать форму резьбы, зубцов, прорезей, ребер, скошенных поверхностей, опорных роликов, штифтов и других структур/узлов, известных в данной области техники для соединения компонентов и выполненных с возможностью функциональной стыковки с первой соединяющей структурой 130.

[0042] Когда первая крышка 150 соединяется с первым корпусом 110 емкости для формирования первой емкости 100, первый кольцеобразный край 122 и третий кольцеобразный край 156 стыкуются друг с другом и контактируют, образуя по существу сплошную поверхность по их длине. В результате между первым кольцеобразным краем 122 и третьим кольцеобразным краем 156 формируется первая граница 163 раздела контактных поверхностей. Кроме того, первая наружная поверхность 164 первого корпуса 151 крышки располагается по существу вровень с первой наружной поверхностью 126 первого участка 111, содержащего продукт, у границы 163 раздела.

[0043] Далее, с учетом Фиг.2, 5-6 и 8 одновременно иллюстрируется вторая емкость 200 в соответствии с одним вариантом осуществления настоящего изобретения. Вторая емкость 200, в общем, содержит второй корпус 210 емкости и вторую крышку 250. Вторая крышка 250 присоединена ко второму корпусу 210 емкости (как более подробно описывается ниже) для формирования второй емкости 200. В варианте осуществления, приведенном для примера, вторая емкость 200 представляет собой устойчивую удлиненную емкость, которая располагается по длине вдоль продольной оси А2-А2.

[0044] Второй корпус 210 емкости включает в себя второй участок 211, содержащий продукт, второй плечевой участок 212 и второе горлышко 213. В варианте осуществления, приведенном для примера, второй участок 211, содержащий продукт, второй плечевой участок 212 и второе горлышко 213 представляют собой интегрально образованную, единую структуру. Однако в альтернативных вариантах осуществления второй участок 211, содержащий продукт, второй плечевой участок 212 и второе горлышко 213 могут быть сформированы как один или несколько отдельных компонентов, которые соединены вместе на более позднем этапе изготовления посредством термической сварки, ультразвуковой сварки, склеивания, сборки с тугой посадкой либо другим способом соединения, сплавления и/или в процессе микросварки.

[0045] Второй корпус 210 емкости предпочтительно изготовлен из термопластичного материала, такого как полиэтилен, полипропилен, полибутилентерефталат, полиэтилентерефталат, полиметилметакрилат, полистирол и поликарбонат, и т.д. Второй корпус 210 емкости может изготавливаться с помощью стандартных технологий штамповки термопластичного материала, таких как выдувное формование, литьевое формование, литьевое формование с применением вспомогательного газа, или их сочетаний.

[0046] Второй участок 211, содержащий продукт, включает в себя вторую вертикальную стенку 214 и первую нижнюю торцевую стенку 215, которые вместе со вторым плечевым участком 212 определяют в совокупности вторую полость 216 для продукта, в которой хранится второй текучий продукт. Первая нижняя торцевая стенка 215 является по существу плоской стенкой, которая располагается по существу под прямым углом к продольной оси А2-А2. В результате, первая нижняя торцевая стенка 215 служит опорной поверхностью, которая позволяет второй емкости 200, при ее размещении на горизонтальной поверхности, принимать устойчивую вертикальную ориентацию. Первая нижняя торцевая стенка 215 герметизирует дно второй полости 216 для продукта, так что второй текучий продукт, который содержится внутри второй полости 216 для продукта, не вытекает из нее.

[0047] Второй участок 211, содержащий продукт, проходит от второго нижнего торца 217 до второго верхнего торца 218. Первая нижняя торцевая стенка 215 находится у второго нижнего торца 217 второго участка 211, содержащего продукт. У второго верхнего торца 218 второго участка 211, содержащего продукт, второй корпус 210 емкости переходит во второй плечевой участок 212. Второй плечевой участок 212 проходит радиально внутрь от второго верхнего торца 218 второго участка 211, содержащего продукт. Второе горлышко 213 выступает из второго плечевого участка 212, проходя в продольном направлении в сторону от второго участка 211, содержащего продукт.

[0048] Второе горлышко 213 представляет собой трубчатую структуру, отходящую от основания 227 к верхнему краю 228 и определяющую второй проходной канал 219, который сообщается по текучей среде со второй полостью 216 для продукта. Таким образом, второй текучий продукт внутри второй полости 216 для продукта может подаваться через второй проходной канал 219. В одном варианте осуществления вторая вертикальная стенка 214 второго участка 211, содержащего продукт, является сжимаемой радиально внутрь так, чтобы второй текучий продукт можно было подавать из второго емкости 200. Второе горлышко 213 содержит вторую внутреннюю поверхность 220, которая определяет второй проходной канал 219, и вторую наружную поверхность 221.

[0049] Второй плечевой участок 212 кольцеобразно окружает и отходит радиально наружу от основания 227 второго горлышка 213. Второй плечевой участок 212 включает в себя второй кольцеобразный край 222. В варианте осуществления, приведенном для примера, второй кольцеобразный край 222 представляет собой кольцеобразный поперечно направленный выступ, который ограничивает второй плечевой участок 212, тем самым формируя ступенчатый переход между вторым плечевым участком 212 и вторым участком 211, содержащим продукт. В других вариантах осуществления второй кольцеобразный край 222 может быть просто кольцеобразным внешним периметром второго плечевого участка 212. Второй кольцеобразный край 222 образует замкнутую окружность внешнего периметра второго плечевого участка 212. В принципе, второй кольцеобразный край 222 может рассматриваться как разграничивающий второй участок 211, содержащий продукт.

[0050] В варианте осуществления, приведенном для примера, второй кольцеобразный край 222 имеет трехмерную конфигурацию (и идентичен первому кольцеобразному краю 122). Таким образом, в применении к декартовой системе координат, в которой ось Y соответствует продольной оси А2-А2, второй кольцеобразный край 222 изменяется в направлении Y, в дополнение к образованию геометрии замкнутой окружности внешнего периметра, если смотреть в плоскости X-Z (изображенной на Фиг.6). Более конкретно, в варианте осуществления, приведенном для примера, второй кольцеобразный край 222 является волнистым в направлении Y, для того чтобы определялись пики 223А-В и минимумы 224А-В. В альтернативных вариантах осуществления второй кольцеобразный край 222 может иметь по существу двухмерную конфигурацию, тем самым располагаясь по существу в одной плоскости.

[0051] Второй участок 211, содержащий продукт, имеет вторую внутреннюю поверхность 225 и вторую наружную поверхность 226. Вторая внутренняя поверхность 225 определяет вторую полость 216 для продукта, тогда как вторая наружная поверхность 226 является видимой для пользователя. Второй участок 211, содержащий продукт, имеет вторую трехмерную геометрию, которая обеспечивается сочетанием контуров поверхности второй наружной поверхности 226 и формы/силуэта второго участка 211, содержащего продукт. В варианте осуществления, приведенном для примера, вторая трехмерная геометрия представляет собой удлиненную трубчатую структуру, имеющую овальный профиль поперечного сечения, имеющую конусообразный нижний конец. Разумеется, данное изобретение этим не ограничивается и вторая трехмерная геометрия может принимать форму самых разнообразных вариантов осуществления, ни один из которых не ограничивает настоящее изобретение, кроме случаев, когда таковое заявляется особо. Вторая трехмерная геометрия второго участка 211, содержащ
