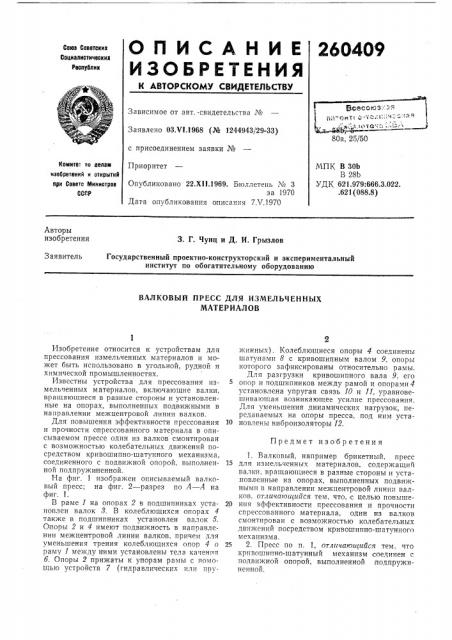

О П И С А Н И Е 260409

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссюэ Советских

Социалистических

Республик

Зависимое от àBT. -свидетельствà J¹

Заявлено 03. тг 1.1968 (№ 1244943/29-33) с присоединением заявки №

Приоритет

80а, 25/50

Комитв; во делим иэобретений и открытий ори Совете Министров

СССР

МПК В 30b

В 28b

УДК 621.979:666.3.022..621 (088.8) Опубликовано 22,XI1.1969. Бюллетень ¹ 3 за 1970

Дата опубликования описания 7.V,1970

Авторы изобретения

3. Г. Чунц и Д. И. Грызлов

Заявитель

Государственный проектно-конструкторский и экспериментальный институт по обогатительному оборудованию

ВАЛКОВЫЙ ПРЕСС ДЛЯ ИЗМЕЛЬЧЕННЫХ

МАТЕР ИАЛОВ

Предмет изобретения

Изобретение относится к устройствам для прессования измельченных материалов и может быть использовано в угольной, рудной и химической промышленностях.

Известны устройства для прессования измельченных м атериалов, включающие валки, вращающиеся в разные стороны и установленные на опорах, выполненных подвижными в направлении ме>кцентровой линии валков.

Для повышения эффективности прессования и прочности с прессованного материала в описываемом прессе один из валков смонтирован с возможностью колебательных движений посредством кривошипно-шатунного механизма, соединенного с подвижной опорой, выполненной подпружиненной.

На фиг. 1 изоора>кен описываемый валковый пресс; на фиг. 2 — разрез по Л вЂ” А на фиг. 1.

В раме 1 на опорах 2 в подшипниках установлен валок 8. В колеблющихся опорах 4 также в подшипниках установлен валок >.

Опоры 2 и 4 имеют подви>кность в направлении межцентровой линии валков, причем для уменьшения трения колеблющихся опор 4 о раму 1 между ними установлены тела качения б. Опоры 2 прижаты к упорам рамы с помощью устройств 7 (гидравлических или пру>кинных) . Колеблющиеся опоры 4 соединены шатунамп 8 с кривошипным валом 9, опоры которого зафиксированы относительно рамы.

Для разгрузки кривошипного вала 9, его опор и подшипников между рамой и опорами 4 установлена упругая связь 10 и 11, уравновешивающая возникающее усилие прессования.

Для уменьшения динамических нагрузок, передаваемых на опоры пресса, под ним уста10 новлены виброизоляторы 12.

1. Валковый, например брикетный, пресс

15 для измельченных материалов, содер>кащий валки, вращающиеся в разные стороны и установленные на опорах, выполненных подвижными в направлении межцентровой линии валков, отличагощггйся тем, что, с целью повыше20 ния эффективности прессования и прочности спрессованного материала, один из валков смонтирован с возмо>кностью колебательных движений посредством кривошипно-шатунного механизма.

25 2. Пресс по п. 1, отличающийся тем, что кривошипно-шатунный механизм соединен с подви>кной опорой, выполненной подпружиненной.

Фиг. f

5 2 Р п в

Ф г.2
