Реферат

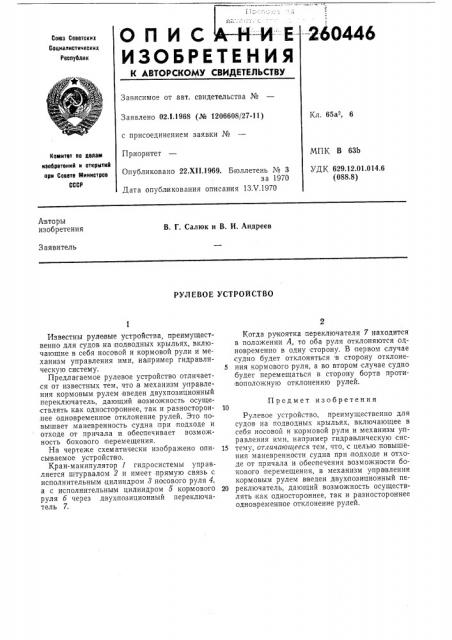

ОПИС Е

Союз Советских

Социалистических

Рвсоуйлик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 65a 6

Заявлено 02.1,1968 (№ 1206608/27-11) с присоединением заявки №

Приоритет

МПК В 63b

УДК 629.12.01.014.6 (088.8) Комитет оо делам изооретеиий и открытий ори Совете Министров

СССР

Опубликовано 22.Xll.1969. Бюллетень ¹ 3 за 1970

Дата опубликования описания 13.V.1970

Авторы изобретения

В, Г. Салюк и В. И. Андреев

Заявитель

РУЛЕВОЕ УСТРОЙСТВО

Котда рукоятка переключателя 7 находится в положении А, то оба руля отклоняются одновременно в одну сторону. В первом случае судно будет отклоняться в сторону отклоне5 ния кормового руля, а во втором случае судно будет перемещаться в сторону борта проти воположную отклонению рулей.

Рулевое устройство, преимущественно для судов на подводных крыльях, включающее в себя носовой и кормовой рули и механизм управления ими, например гидравлическую сис15 тему, отличающееся. тем, что, с целью повышения маневренности судна при подходе и отходе от причала и обеспечения возможности бокового перемещения, в механизм упра|вления кормовым рулем введен двухпозиционный пе20 реключатель, дающий возможность осуществлять как одностороннее, так и разностороннее одновременное отклонение рулей.

Известны рулевые устройства, преимущественно для судов на подводных крыльях, включающие в себя носовой и кормовой рули и механизм управления ими, например гидравлическую систему.

Предлагаемое рулевое устройство отличается от известных тем, что,в механизм управления кормовым рулем введен двухпозиционный переключатель, дающий возможность осуществлять как одностороннее, так и разносторон:нее одновременное отклонение рулей. Это повышает маневренность судна;при подходе и отходе от причала и обеспечивает возможность бокового перемещения.

На чертеже схематически изображено описываемое устройство.

Кран-манипулятор 1 гидросистемы управляется штурвалом 2 и имеет прямую связь с исполнительным цилиндром 8 носового руля 4, а с исполнительным цилиндром 5 кормового руля б через двухпозиционный переключатель 7.

Предмет изобретения

260446

Составитель Л. Кепке

Техред А. А. Камышникова Корректор А. А. Березуева

Редактор Л. Панус

Типография, пр, Сапунова, 2

Заказ 949/14 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Я-35, Раушская наб., д. 4/5
