Реферат

Область техники

[0001]

Настоящее изобретение относится к картриджу, выполненному с возможностью установки на устройстве формирования изображения, использующем электрофотографическую систему.

Предпосылки создания изобретения

[0002]

Раскрыто устройство формирования изображения, такое как лазерный принтер, в котором проявочный картридж прикреплен к основному корпусу упомянутого устройства с возможностью отсоединения от него. Проявочный картридж содержит проявитель. Когда проявитель в проявочном картридже заканчивается, картридж извлекают из основного корпуса устройства. Затем к основному корпусу прикрепляют новый проявочный картридж. Кроме того, когда в упомянутом устройстве возникает заедание бумаги, проявочный картридж может быть извлечен из основного корпуса, для того чтобы устранить такое заедание бумаги, и затем снова прикреплен к основному корпусу.

[0003]

В устройстве формирования изображения данного типа было предложено, как определять, какой проявочный картридж, абсолютно новый или использованный, прикреплен к основному корпусу, в качестве способа обнаружения износа проявочного картриджа.

[0004]

На боковой поверхности такого проявочного картриджа закреплена индикаторная шестерня, причем упомянутая индикаторная шестерня выполнена с возможностью вращения вокруг осевой линии (осевой линии вращения), продолжающейся в поперечном направлении, пересекающем боковую поверхность под прямым углом. Упомянутая индикаторная шестерня содержит пластинчатый корпус индикаторной шестерни и контактный выступ, выполненный за одно целое с упомянутым корпусом индикаторной шестерни на внешней стороне (противоположной поверхности в сторону проявочного картриджа относительно корпуса проявочного картриджа) корпуса индикаторной шестерни. Корпус индикаторной шестерни содержит зубья шестерни на своей периферийной поверхности за исключением некоторого участка упомянутой периферийной поверхности.

[0005]

Кроме того, на боковой поверхности проявочного картриджа предусмотрена передаточная шестерня, причем упомянутая передаточная шестерня выполнена с возможностью вращения вокруг осевой линии, продолжающейся параллельно упомянутой осевой линии упомянутой индикаторной шестерни на некотором расстоянии. Упомянутая передаточная шестерня вращается как одно целое с мешалкой для перемешивания проявителя, содержащегося в проявочном картридже. Передаточная шестерня содержит зубья шестерни на всей своей периферийной поверхности.

[0006]

В новом проявочном картридже зубья передаточной шестерни входят в зацепление с зубьями индикаторной шестерни. Когда проявочный картридж прикрепляют к основному корпусу, движущая сила электродвигателя передается на передаточную шестерню и дальше передается от передаточной шестерни на индикаторную шестерню через зубья данных шестерен.

[0007]

Это позволяет упомянутой индикаторной шестерне вращаться, а упомянутому контактному выступу перемещаться в направлении вращения индикаторной шестерни в ответ на вращение индикаторной шестерни. Когда индикаторная шестерня поддерживается вращающейся, и участок без зубьев индикаторной шестерни оказывается перед зубьями передаточной шестерни, зубья передаточной шестерни расцепляются с зубьями индикаторной шестерни, и вращение индикаторной шестерни прекращается. Таким образом, если проявочный картридж прикреплен к основному корпусу, то зубья передаточной шестерни расцепляются с зубьями индикаторной шестерни, и такое положение остается впоследствии.

[0008]

В основном корпусе установлен датчик для обнаружения проникания контактного выступа с учетом того, что контактный выступ представляет собой обнаруживаемую деталь. Затем, на основании результата обнаружения посредством датчика проникания контактного выступа, определяют старый проявочный картридж или новый. Другими словами, после прикрепления проявочного картриджа к основному корпусу проявочный картридж определяют как новый, если датчик регистрирует проникание контактного выступа. С другой стороны, после прикрепления проявочного картриджа к основному корпусу проявочный картридж определяют как старый, если датчик не регистрирует проникания контактного выступа.

Перечень цитируемых документов

Патентная литература

[0009]

PTL 1: Публикация нерассмотренной патентной заявки Японии № 2006-267994

Раскрытие изобретения

Проблема, решаемая посредством изобретения

[0010]

Однако упомянутый контактный выступ может затрагивать или захватывать другие элементы в основном корпусе устройства, когда проявочный картридж прикрепляют к или извлекают из основного корпуса, поскольку контактный выступ выполнен так, чтобы выступать наружу сбоку проявочного картриджа. Кроме того, если проявочный картридж извлекают из основного корпуса устройства, то контактный выступ может быть поврежден, например, в результате столкновения с другими элементами, когда проявочный картридж перемещается конечными пользователями.

[0011]

Целью настоящего изобретения является создание картриджа для предотвращения повреждения обнаруживаемой детали в результате столкновения с внешней деталью.

Средства для решения проблемы

[0012]

Для достижения упомянутой и других целей создан картридж, содержащий корпус, включающий в себя участок для размещения проявителя, приспособленный для размещения в нем проявителя, первую боковую стенку и вторую боковую стенку, противоположную упомянутой первой боковой стенке, причем упомянутый участок для размещения проявителя расположен между упомянутой первой боковой стенкой и упомянутой второй боковой стенкой, принимающий элемент, приспособленный для приема движущей силы извне, вращающийся элемент, приспособленный для вращения под действием упомянутой движущей силы, принимаемой посредством упомянутого принимающего элемента, и элемент обнаружения, включающий в себя обнаруживаемую деталь, которая приспособлена для обнаружения посредством внешнего регистрирующего устройства.

[0013]

Упомянутый принимающий элемент расположен на противоположной стороне от участка для размещения проявителя относительно первой боковой стенки и выполнен с возможностью вращения вокруг первой осевой линии, продолжающейся параллельно противоположному направлению первой боковой стенки ко второй боковой стенке. Упомянутый вращающийся элемент предусмотрен между первой и второй боковыми стенками с возможностью вращения вокруг второй осевой линии, продолжающейся параллельно упомянутой первой осевой линии. Упомянутый элемент обнаружения расположен на противоположной стороне от участка для размещения проявителя относительно второй боковой стенки. Упомянутый элемент обнаружения приспособлен для выдвижения наружу в противоположном направлении относительно второй боковой стенки и отведения внутрь в противоположном направлении относительно второй боковой стенки посредством передачи движущей силы, принимаемой посредством упомянутого принимающего элемента через вращающийся элемент.

[0014]

В соответствии с вышеописанным устройством принимающий элемент расположен на противоположной стороне участка для размещения проявителя относительно первой боковой стенки, а элемент обнаружения расположен на противоположной стороне участка для размещения проявителя относительно второй боковой стенки. Движущая сила, принимаемая принимающим элементом, может быть передана элементу обнаружения через вращающийся элемент, расположенный между первой боковой стенкой и второй боковой стенкой. Таким образом, принимающий элемент и элемент обнаружения могут быть расположены на разных боковых стенках (первой боковой стенке и второй боковой стенке) соответственно. Поэтому площади первой и второй боковых стенок могут быть уменьшены. В результате картридж имеет уменьшенные размеры.

[0015]

Когда принимающий элемент принимает движущую силу извне, элемент обнаружения выдвигается наружу из первоначального (исходного) положения в самое дальнее (наиболее удаленное от середины) положение в противоположном направлении первой боковой стенки и второй боковой стенки и затем отводится внутрь. Таким образом, когда элемент обнаружения выдвигается в наиболее удаленное от середины положение, элемент обнаружения может быть легко обнаружен посредством внешнего регистрирующего устройства. Когда элемент обнаружения отводится внутрь, обнаруживаемая деталь может быть предохранена от повреждения в результате столкновения с внешним элементом.

[0016]

Предпочтительно элемент обнаружения выполнен с возможностью возвратно-поступательного перемещения в направлении перемещения, параллельном первой оси вращения, и элемент обнаружения выполнен с возможностью перемещения из первого положения, в котором расстояние в направлении перемещения между элементом обнаружения и второй боковой стенкой представляет собой первое расстояние, через второе положение, в котором расстояние в направлении перемещения между элементом обнаружения и второй боковой стенкой представляет собой второе расстояние, которое больше упомянутого первого расстояния, в третье положение, в котором расстояние в направлении перемещения между элементом обнаружения и второй боковой стенкой представляет собой третье расстояние, которое меньше упомянутого второго расстояния.

[0017]

В соответствии с вышеописанным устройством, когда элемент обнаружения выдвигается во второе положение, элемент обнаружения может быть легко обнаружен посредством внешнего регистрирующего устройства. Когда элемент обнаружения находится в первом положении или отведен в третье положение, обнаруживаемая деталь может быть предохранена от повреждения в результате столкновения с внешним элементом.

[0018]

Предпочтительно упомянутое первое расстояние соответствует упомянутому третьему расстоянию.

[0019]

В соответствии с вышеописанным устройством, когда элемент обнаружения отводят в третье положение, элемент обнаружения может быть отведен в такое же положение, как первое положение. Следовательно, размер картриджа, в котором элемент обнаружения находится в первом положении, соответствует размеру картриджа, в котором элемент обнаружения находится в третьем положении. Таким образом, картридж может иметь уменьшенные размеры.

[0020]

Предпочтительно элемент обнаружения приспособлен для вращения вокруг третьей осевой линии, продолжающейся параллельно упомянутой первой осевой линии, и приспособлен для перемещения из первого положения через второе положение в третье положение посредством вращения в первом направлении. Упомянутая вторая боковая стенка включает в себя скользящую деталь, по которой скользит контактная деталь элемента обнаружения, когда элемент обнаружения перемещается из первого положения в третье положение. Одна из упомянутой контактной детали и упомянутой скользящей детали включает в себя наклонную поверхность, расположенную под углом таким образом, чтобы быть более удаленной от второй боковой стенки, когда упомянутая наклонная поверхность перемещается дальше по ходу в первом направлении.

[0021]

В соответствии с вышеописанным устройством упомянутая наклонная поверхность упомянутой скользящей детали преобразует вращательное движение элемента обнаружения в первом направлении в перемещение вдоль упомянутой третьей осевой линии. Данное устройство обеспечивает выдвижение элемента обнаружения из первого положения во второе положение.

[0022]

Предпочтительно одна из упомянутой контактной детали и упомянутой скользящей детали, включающая в себя упомянутую наклонную поверхность, включает в себя параллельную поверхность, продолжающуюся непрерывно из упомянутой наклонной поверхности дальше по ходу в первом направлении и проходящую параллельно второй боковой стенке.

[0023]

В соответствии с вышеописанным устройством, элемент обнаружения удерживается во втором положении, пока элемент обнаружения находится в контакте с упомянутой параллельной поверхностью.

[0024]

Предпочтительно упомянутый картридж дополнительно включает в себя передаточную шестерню, приспособленную для передачи движущей силы, принимаемой посредством принимающего элемента, элементу обнаружения. Элемент обнаружения включает в себя периферийную поверхность вокруг третьей осевой линии. Элемент обнаружения содержит участок без зубьев, образованный на части упомянутой периферийной поверхности, и зубья шестерни, образованные на оставшейся части, помимо упомянутого участка без зубьев периферийной поверхности.

Упомянутые зубья шестерни приспособлены для зацепления с передаточной шестерней, когда элемент обнаружения перемещается из первого положения в третье положение.

[0025]

В соответствии с вышеописанным устройством, движущая сила, принимаемая от упомянутого вращающегося элемента, может быть передана элементу обнаружения через передаточную шестерню, когда элемент обнаружения перемещается из первого положения в третье положение. Кроме того, когда элемент обнаружения достигает третьего положения, участок без зубьев на периферийной поверхности элемента обнаружения обращен к передаточной шестерне, и зубья шестерни на периферийной поверхности элемента обнаружения отсоединяются от передаточной шестерни. Таким образом, элемент обнаружения может удерживаться в неподвижном положении, несмотря на вращение передаточной шестерни, после перемещения элемента обнаружения в третье положение.

[0026]

Предпочтительно упомянутый картридж дополнительно включает в себя прижимной элемент, приспособленный для прижатия элемента обнаружения ко второй боковой стенке.

[0027]

В соответствии с вышеописанным устройством, упомянутый прижимной элемент поджимает элемент обнаружения ко второй боковой стенке. Данное устройство обеспечивает перемещение элемента обнаружения из второго положения в третье положение.

[0028]

Предпочтительно вторая боковая стенка дополнительно включает в себя выпуклый элемент, выступающий в противоположном направлении и продолжающийся в направлении перемещения. Упомянутый прижимной элемент включает в себя проволочную пружину, намотанную вокруг упомянутого выпуклого элемента и имеющую один концевой контакт со стороной элемента обнаружения, противоположной второй боковой стенке.

[0029]

В соответствии с вышеописанным устройством, упомянутая проволочная пружина, которая представляет собой простой элемент, способна поджимать элемент обнаружения ко второй боковой стенке.

[0030]

Предпочтительно элемент обнаружения включает в себя прижатую поверхность, с которой один конец упомянутой проволочной пружины находится в контакте в первом направлении, когда элемент обнаружения находится в третьем положении.

[0031]

Следовательно, когда элемент обнаружения находится в третьем положении, проволочная пружина поджимает элемент обнаружения в первом направлении, что ограничивает вращение элемента обнаружения в первом направлении.

[0032]

Предпочтительно упомянутый картридж дополнительно включает в себя поворотный элемент, расположенный на противоположной стороне от участка для размещения проявителя относительно второй боковой стенки с возможностью вращения вокруг третьей осевой линии, продолжающейся параллельно упомянутой первой осевой линии. Упомянутый поворотный элемент приспособлен для вращения во втором направлении под действием движущей силы, принимаемой посредством принимающего элемента. Элемент обнаружения приспособлен для возвратно-поступательного перемещения в направлении перемещения вдоль упомянутой третьей осевой линии и сохранения положения элемента обнаружения вокруг третьей осевой линии. Упомянутый поворотный элемент включает в себя наклонную поверхность, по которой скользит контактная деталь элемента обнаружения, когда элемент обнаружения перемещается из первого положения в третье положение. Упомянутая наклонная поверхность расположена под углом таким образом, чтобы быть более удаленной от второй боковой стенки, когда упомянутая наклонная поверхность против хода во втором направлении.

[0033]

В соответствии с вышеописанным устройством, вращение упомянутого поворотного элемента во втором направлении надежно вызывает выдвижение элемента обнаружения из первого положения во второе положение с сохранением своего положения, как будто элемент обнаружения скользит по наклонной поверхности поворотного элемента.

[0034]

Предпочтительно упомянутый поворотный элемент включает в себя параллельную поверхность, продолжающуюся непрерывно из упомянутой наклонной поверхности против хода во втором направлении и проходящую параллельно второй боковой стенке.

[0035]

В соответствии с вышеописанным устройством, элемент обнаружения способен удерживаться во втором положении, пока элемент обнаружения находится в контакте с упомянутой параллельной поверхностью.

[0036]

Предпочтительно упомянутый картридж дополнительно включает в себя передаточную шестерню, приспособленную для передачи движущей силы, принимаемой посредством принимающего элемента, поворотному элементу. На участке периферийной поверхности вокруг третьей осевой линии образован участок без зубьев, а на остальной части, помимо упомянутого участка без зубьев периферийной поверхности, образованы зубья шестерни. Упомянутые зубья шестерни приспособлены для зацепления с передаточной шестерней, когда элемент обнаружения перемещается из первого положения в третье положение.

[0037]

В соответствии с вышеописанным устройством, движущая сила, принимаемая от упомянутого вращающегося элемента, может быть передана упомянутому поворотному элементу через передаточную шестерню. И когда элемент обнаружения перемещается в третье положение, упомянутый участок без зубьев на периферийной поверхности поворотного элемента обращен к передаточной шестерне, и тогда зубья шестерни на периферийной поверхности поворотного элемента расцепляются с передаточной шестерней. Таким образом, поворотный элемент удерживается в неподвижном положении, независимо от вращения передаточной шестерни после перемещения элемента обнаружения в третье положение.

[0038]

Предпочтительно упомянутый картридж дополнительно включает в себя крышку, прикрепленную ко второй боковой стенке на противоположной стороне от участка для размещения проявителя, чтобы закрывать элемент обнаружения. Элемент обнаружения размещается в пределах упомянутой крышки, когда элемент обнаружения находится в первом и третьем положениях, и элемент обнаружения не закрыт крышкой, когда элемент обнаружения находится во втором положении.

[0039]

В соответствии с вышеописанным устройством, элемент обнаружения выполнен с возможностью закрытия упомянутой крышкой. Следовательно, элемент обнаружения может быть предохранен от повреждения в результате столкновения с внешним элементом. Кроме того, когда элемент обнаружения находится во втором положении, элемент обнаружения может быть надежно обнаружен посредством внешнего регистрирующего устройства.

[0040]

Предпочтительно упомянутый вращающийся элемент представляет собой мешалку, приспособленную для перемешивания проявителя в участке для размещения проявителя. Упомянутый картридж дополнительно включает в себя валик проявки, предусмотренный между первой и второй боковыми стенками с возможностью вращения вокруг четвертой осевой линии, продолжающейся параллельно упомянутой первой осевой линии на некотором расстоянии, и с возможностью вращения под действием движущей силы, принимаемой посредством принимающего элемента.

[0041]

В соответствии с вышеописанным устройством, упомянутый картридж может быть выполнен в виде проявочного картриджа, содержащего упомянутый валик проявки. Кроме того, движущая сила может быть передана от принимающего элемента элементу обнаружения посредством использования упомянутой мешалки. Данное устройство приводит к уменьшению количества деталей.

Полезные эффекты изобретения

[0042]

В соответствии с картриджем и устройством формирования изображения настоящего изобретения, упомянутый принимающий элемент и упомянутый элемент обнаружения могут быть расположены на разных боковых стенках (первой боковой стенке и второй боковой стенке) соответственно. Следовательно, площади первой и второй боковых стенок могут быть уменьшены, и картридж может быть минимизирован. Таким образом, устройство формирования изображения может быть минимизировано.

[0043]

Кроме того, когда элемент обнаружения выдвинут в наиболее удаленное от середины положение, элемент обнаружения может быть легко обнаружен посредством внешнего регистрирующего устройства. А когда элемент обнаружения отведен внутрь, элемент обнаружения может быть предохранен от повреждения в результате столкновения с внешним элементом.

Краткое описание чертежей

[0044]

Фиг. 1 представляет собой вид в разрезе лазерного принтера, содержащего проявочный картридж в соответствии с вариантом осуществления настоящего изобретения.

Фиг. 2 представляет собой перспективный вид проявочного картриджа, показанного на фиг. 1, если смотреть на картридж справа-сзади-сверху, при этом крышка приводного бокового механизма удалена.

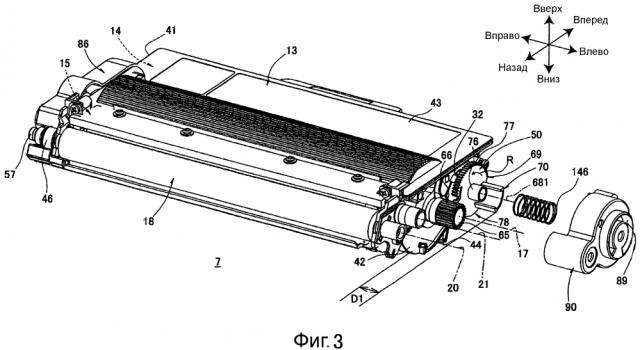

Фиг. 3 представляет собой перспективный вид проявочного картриджа, показанного на фиг. 2, если смотреть на картридж слева-сзади-сверху, при этом крышка обнаруживающего бокового механизма удалена.

Фиг. 4 представляет собой перспективный вид с пространственным разделением элементов проявочного картриджа, показанного на фиг. 3, если смотреть на картридж слева направо.

Фиг. 5 представляет собой вид слева проявочного картриджа, показанного на фиг. 3.

Фиг. 6 представляет собой перспективный вид левой боковой стенки проявочного картриджа в положении, показанном на фиг. 5, если смотреть на картридж слева направо.

Фиг. 7 представляет собой пояснительную схему передачи движущей силы проявочного картриджа, показанного на фиг. 2.

Фиг. 8 представляет собой перспективный вид левой боковой стенки проявочного картриджа, если смотреть на картридж слева снизу, при этом обнаруживаемый поворотный элемент повернут дополнительно из положения, показанного на фиг. 6.

Фиг. 9 представляет собой перспективный вид проявочного картриджа в положении, показанном на фиг. 8, если смотреть на картридж слева-сзади-сверху.

Фиг. 10 представляет собой вид слева проявочного картриджа в положении, показанном на фиг. 8.

Фиг. 11 представляет собой вид слева проявочного картриджа с обнаруживаемым поворотным элементом, повернутым дополнительно из положения, показанного на фиг. 10.

Фиг. 12 представляет собой вид слева проявочного картриджа с обнаруживаемым поворотным элементом, повернутым дополнительно из положения, показанного на фиг. 11, и зубьями шестерни обнаруживаемого поворотного элемента, расцепленными с зубьями второй шестерни мешалки.

Фиг. 13 представляет собой перспективный вид проявочного картриджа в положении, показанном на фиг. 12, если смотреть на картридж слева-сзади-сверху.

Фиг. 14 представляет собой вид слева проявочного картриджа в соответствии с 1-м модифицированным вариантом осуществления.

Фиг. 15 представляет собой перспективный вид важной детали проявочного картриджа в соответствии с 5-м модифицированным вариантом осуществления, если смотреть на картридж слева-сзади-сверху.

Фиг. 16 представляет собой перспективный вид важной детали проявочного картриджа, показанной на фиг. 15, если смотреть на картридж слева-сзади-сверху, при этом крышка шестерни удалена.

Фиг. 17 представляет собой пояснительную схему для проявочного картриджа 6-го модифицированного варианта осуществления.

Фиг. 18 представляет собой пояснительную схему для проявочного картриджа 7-го модифицированного варианта осуществления.

Фиг. 19 представляет собой пояснительную схему для проявочного картриджа 8-го модифицированного варианта осуществления; и

фиг. 20 представляет собой пояснительную схему для проявочного картриджа 9-го модифицированного варианта осуществления.

Предпочтительный вариант осуществления изобретения

[0045]

1. Общая конфигурация лазерного принтера

Как показано на фиг. 1, лазерный принтер 1, который представляет собой один вариант выполнения устройства формирования изображения, включает в себя основной корпус 2 в качестве одного варианта выполнения корпуса упомянутого устройства. Основной корпус 2 содержит, на своей одной боковой стенке, отверстие 3 для размещения картриджа и переднюю крышку 4 для открытия или закрытия отверстия 3.

[0046]

При этом для ясности приведенного ниже описания сторона корпуса 2, на которой установлена передняя крышка 4, называется передней стороной лазерного принтера 1. Геометрия, т. е. левая, правая, верхняя и нижняя стороны лазерного принтера 1, установлена с точки зрения рассматривания лазерного принтера 1 спереди. Кроме того, направление вперед или назад проявочного картриджа 7, который описан ниже, определено относительно основного корпуса 2, размещающего проявочный картридж 7, и другие направления, т. е. направление влево, вправо, вверх и вниз проявочного картриджа 7, установлены с точки зрения рассматривания его спереди.

[0047]

Основной корпус 2 включает в себя, в своей центральной части, технологический картридж 5, закрепленный ближе к передней стороне лазерного принтера 1. Технологический картридж 5 может быть прикреплен к, или извлечен из, основного корпуса 2, через отверстие 3, когда переднюю крышку 4 открывают вверх.

[0048]

Технологический картридж 5 включает в себя барабанный картридж 6 и проявочный картридж 7 в качестве варианта выполнения картриджа, разъемно закрепленного на барабанном картридже 6.

[0049]

Барабанный картридж 6 включает в себя барабанную раму 8. Барабанная рама 8 включает в себя фоточувствительный барабан 9, вращательно расположенный в задней концевой части рамы 8. Внутри барабанной рамы 8 также размещаются электрическое зарядное устройство 10 и копировальный валик 11. Электрическое зарядное устройство 10 и копировальный валик 11 расположены над и под фоточувствительным барабаном 9 соответственно.

[0050]

Передняя часть барабанной рамы 8 впереди фоточувствительного барабана 9, выполнена в виде участка 12 для размещения проявочного картриджа, в котором закреплен проявочный картридж.

[0051]

Проявочный картридж 7 включает в себя бункер 13 для размещения проявителя. Бункер 13 включает в себя камеру 14 для размещения проявителя как вариант выполнения участка для размещения проявителя и проявочную камеру 15, рядом за камерой 14 для размещения проявителя. Обе камеры 14 и 15 находятся в сообщении.

[0052]

Камера для размещения проявителя включает в себя мешалку 16 как вариант выполнения вращающегося элемента, вращательно размещенную относительно осевой линии 17 вращения мешалки (которая будет описана ниже), продолжающейся слева направо лазерного принтера 1. Вращение мешалки 16 обеспечивает перемешивания проявителя в камере 14 для размещения проявителя, и затем выпуск из камеры 14 для размещения проявителя в проявочную камеру 15.

[0053]

Проявочная камера 15 включает в себя валик 18 проявки и валик 19 подачи, вращательно поддерживаемый относительно осевой линии 20 вращения проявки как вариант выполнения четвертой осевой линии и осевой линии 21 вращения подачи соответственно, которые продолжаются слева направо лазерного принтера 1. Валик 18 проявки расположен таким образом, что задняя концевая часть бункера 13 оставляет открытым участок периферийной поверхности валика 18 проявки. Проявочный картридж 7 закреплен в барабанном картридже 6 так, что периферийные поверхности валика 18 проявки и фоточувствительного барабана 9 находятся в контакте. Валик 19 подачи расположен в нижней передней части валика 18 проявки так, что его периферийная поверхность находится в контакте с периферийной поверхностью валика 18 проявки. Валик 19 подачи подает проявитель в проявочную камеру 15 на периферийную поверхность валика 18 проявки. В проявочной камере 15 предусмотрено лезвие 28, регулирующее толщину слоя. Лезвие 28, регулирующее толщину слоя, находится в контакте с валиком 18 проявки с передней стороны. Тонер, подаваемый на валик 18 проявки, регулируется посредством лезвия 28, регулирующего толщину слоя, до тонкого слоя и поддерживается на поверхности валика 18 проявки.

[0054]

Кроме того, основной корпус 2 содержит экспонирующий блок 22, который включает в себя лазер, над технологическим картриджем 5.

[0055]

При формировании изображения фоточувствительный барабан 9 вращается. При вращении периферийная поверхность фоточувствительного барабана становится равномерно заряженной электричеством в результате разрядки электрического зарядного устройства 10. При этом экспонирующий блок 22 излучает лазерный луч на основе данных изображения. Лазерный луч равномерно облучает периферийную поверхность фоточувствительного барабана 9 и тем самым селективно экспонирует периферийную поверхность фоточувствительного барабана 9, образуя на периферийной поверхности фоточувствительного барабана 9 электростатическое скрытое изображение. Когда фоточувствительный барабан 9 таким образом вращается, чтобы создавать электростатическое скрытое изображение, обращенное к валику 18 проявки, проявитель подается с валика 18 проявки на электростатическое скрытое изображение. Таким образом, на периферийной поверхности фоточувствительного барабана 9 образуется изображение проявителя.

[0056]

Для подачи листов S в нижней части основного корпуса 2 расположена листоподающая кассета 23. Для вытягивания листов из листоподающей кассеты над листоподающей кассетой 23 предусмотрен подбирающий ролик 24.

[0057]

Кроме того, в основном корпусе 2 образован путь 25 перемещения, который имеет S-образную форму, если смотреть на лазерный принтер 1 сбоку. Путь 25 перемещения начинается в листоподающей кассете 23, проходит между фоточувствительным барабаном 9 и копировальным валиком 11 и достигает лотка 26 для выпуска листов, который образован на верхней поверхности основного корпуса 2. Лист Р подается из листоподающей кассеты 23 и перемещается вдоль пути 25 перемещения до точки между фоточувствительным барабаном 9 и копировальным валиком 11.

[0058]

Изображение проявителя электрически прикрепляется к периферийной поверхности фоточувствительного барабана 9 и тем самым копируется на лист Р, когда фоточувствительный барабан 9 вращается таким образом, чтобы обеспечить пропускание изображения проявителя, обращенное к листу Р, через фоточувствительный барабан 9 и копировальный валик 11.

[0059]

Закрепляющий блок 27 предусмотрен позади по ходу от пути 25 перемещения от копировального валика 11 в направлении перемещения листа Р. Лист Р, на котором скопировано изображение проявителя, перемещаясь по пути 25 перемещения, проходит через закрепляющий блок 27. Тепло и давление закрепляющего блока 27 закрепляют изображение проявителя на листе Р в виде изображения. Таким образом, лист Р, несущий на себе изображение, перемещается дальше по пути 25 перемещения и выпускается на лоток 26 выпуска листов.

[0060]

2. Проявочный картридж

(1) Бункер

Как показано на фиг. 2 и 3, бункер 13 проявочного картриджа 7 выполнен в форме коробки с открытой задней стороной. Конкретно бункер 13 включает в себя правую боковую стенку 41 как вариант выполнения первой боковой стенки и левую боковую стенку 42 как вариант выполнения второй боковой стенки. Правая и левая боковые стенки 41 и 42 выполнены в виде пластин, обращенных друг к другу в направлении вправо-влево и соответственно продолжающихся в направлении вперед-назад. Между правой боковой стенкой 41 и левой боковой стенкой 42 расположена камера 14 для размещения проявителя.

[0061]

Кроме того, бункер 13 включает в себя верхнюю боковую стенку 43, образованную между верхними краями правой и левой боковых стенок 41 и 42, нижнюю боковую стенку 44, выполненную между нижними краями правой и левой боковых стенок 41 и 42. Передний концевой участок нижней боковой стенки 44 продолжается вверх в изгибе и соединен с передним концевым участком верхней боковой стенки 43.

[0062]

(2) Зубчатая передача

Как показано на фиг. 2 и 3, внешняя сторона (правая сторона) правой боковой стенки 41 содержит первичную шестерню 45, шестерню 46 проявки, шестерню 47 подачи, промежуточную шестерню 48 и первую шестерню 49 мешалки, все - в качестве варианта выполнения принимающего элемента. Внешняя сторона (левая сторона) левой боковой стенки 42 содержит вторую шестерню 65 мешалки и обнаруживаемый поворотный элемент 50 в качестве варианта выполнения элемента обнаружения.

[0063]

(2-1) Первичная шестерня

Как показано на фиг. 2, первичная шестерня 45 расположена в верхнем участке заднего конца правой боковой стенки 41. Первичная шестерня 45 закреплена относительно правой боковой стенки 41 с возможностью вращения вокруг центральной осевой линии 511 как вариант реализации первой осевой линии.

[0064]

Кроме того, первичная шестерня 45 включает в себя выполненные за одно целое шестерню 52 большего диаметра, шестерню 53 меньшего диаметра и соединительную деталь 54. Шестерня 52 большего диаметра, шестерня 53 меньшего диаметра и соединительная деталь 54 размещены в данном порядке с правой стороны правой боковой стенки 41.

[0065]

Шестерня 52 большего диаметра имеет форму круглой пластины, расположенной коаксиально с центральной осевой линией 511. Шестерня 52 большего диаметра включает в себя зубья шестерни (например, косые зубья шестерни) вокруг всей ее периферийной поверхности.

[0066]

Шестерня 53 меньшего диаметра имеет форму круглой пластины, расположенной коаксиально с центральной осевой линией 511, и имеет меньший диаметр по сравнению с шестерней 52 большего диаметра. Шестерня 53 меньшего диаметра включает в себя зубья шестерни (например, расположенные под углом зубья) вокруг всей ее периферийной поверхности.

[0067]

Соединительная деталь 54 имеет форму цилиндрического столбика, расположенного коаксиально с центральной осевой линией 511, и включает в себя периферийную поверхность меньшего диаметра по сравнению с шестерней 53 меньшего диаметра. Соединительная деталь 54 включает в себя соединительное углубление 55 на своей правой стороне. Когда проявочный картридж 7 устанавливают в основной корпус 2, крайний концевой элемент приводного блока 56 (см. фиг. 7), предусмотренный в основном корпусе 2, вставляют в соединительное углубление 55.

[0068]

Приводной блок 56 выполнен с возможностью перемещения в левом или правом направлении. Когда проявочный картридж 7 устанавливают в основном корпусе 2, приводной блок 56 вставляется своим крайним концевым элементом в соединительное углубление 55 вдоль центральной осевой линии 511, когда приводной блок 56 перемещается влево. Это соединяет приводной блок 56 с соединительным углублением 55 таким образом, чтобы не допускать вращение одного из них относительно другого. Таким образом, при приведении в действие приводной блок 56 передает вращательное усилие первичной шестерне 45 в качестве движущей силы и позволяет первичной шестерне 45 вращаться вместе с приводным блоком 56.

[0069]

(2-2) Шестерня проявки

Шестерня 46 проявки расположена позади первичной шестерни 45. Шестерня 46 проявки прикреплена к оси 57 валика проявки, которая принадлежит валику 18 проявки, таким образом, чтобы не допустить относительное вращение относительно оси 57. Ось 57 валика проявки вращательно расположена относительно правой боковой стенки 41 и содержит центральную осевую линию, выполняющую функцию осевой линии 20 вращения проявки, которая является осевой линией вращения валика 18 проявки (см. фиг. 1). Зубья шестерни образованы на всей периферийной поверхности шестерни 46 проявки и входят в зацепление с зубьями шестерни 52 большего диаметра первичной шестерни 45 с их задней части.

[0070]

(2-3) Шестерня подачи

Шестерня 47 подачи расположена под первичной шестерней 45. Шестерня 47 подачи прикреплена к оси 58 валика подачи, которая принадлежит валику 19 п
