Батарея, способ, устройство и система для защиты батареи

Батарея, способ, устройство и система для защиты батареи

Иллюстрации

Показать все

Реферат

Настоящая заявка подана на основе и испрашивает приоритет китайской патентной заявки №201310511991,5, поданной 25 октября 2013 г., которая во всей полноте включена сюда посредством ссылки.

Область техники, к которой относится изобретение

Изобретение относится к области источника питания, в частности, к батарее, способу, устройству и системе защиты батареи.

Уровень техники

Вместе со стремительным развитием мобильных терминалов, особенно с взрывоподобным развитием электронного оборудования, такого как мобильный телефон, планшетный ПК и т.п., в ситуации, когда электронное оборудование полностью удовлетворяет потребностям пользователей в функциях, проблемы безопасности электронного оборудования приобретают постепенную актуальность. Например, проблема защиты батареи становится все более и более важной.

Изготавливая мобильные телефоны, например, многие производители делают и продают некоторые поддельные батареи. Эти поддельные батареи, по сравнению с оригинальными батареями, имеют большое преимущество в низких ценах. Многие пользователи, как правило, покупают одну поддельную батарею в качестве резервной батареи для того, чтобы сэкономить деньги, или когда оригинальная батарея повреждается, покупают для использования одну поддельную батареи.

Изобретатель считает, что имеются, по меньшей мере, нижеуказанные проблемы, которые существуют в данной области техники при осуществлении настоящего изобретения: большинство производителей поддельных батарей, в целях экономии затрат, могут производить поддельные батареи с качествами намного худшими, чем у оригинальных батарей. Некоторые производители могут даже производить некачественные поддельные батареи, выдавая их за хорошие для того, чтобы обмануть потребителей. Пользователи не в состоянии отличить высокое и низкое качество батарей по их внешним признакам. Когда используются поддельные батареи, причем если используются поддельные батареи с низкими качествами, то системные платы мобильных телефонов могут быть повреждены, что еще хуже, батареи и мобильные телефоны могут взорваться, подвергая жизнь пользователей опасности.

Сущность изобретения

Для того чтобы решить проблемы, связанные с тем, что поддельные батареи могут привести к негативным последствиям в данной области техники, варианты осуществления настоящего изобретения обеспечивают батарею, способ, устройство и систему защиты батареи. Технические решения показаны ниже:

Согласно первому аспекту вариантов осуществления настоящего изобретения, обеспечивается батарея, содержащая: перезаряжаемый источник питания и микросхему батареи,

причем перезаряжаемый источник питания выполнен с возможностью подачи питания на электронное оборудование; и

микросхема батареи выполнена с возможностью обнаруживать, начал ли перезаряжаемый источник питания подавать питание на электронное оборудование, и если результатом обнаружения является то, что перезаряжаемый источник питания начал подавать питание на электронное оборудование, то посылать индивидуально настроенный сигнал в электронное оборудование через предварительно определенный передающий контакт; и причем электронное оборудование выполнено с возможностью распознавать является ли индивидуально настроенный сигнал корректным, и если индивидуально настроенный сигнал является некорректным, то выполнять управление по отключению питания, подаваемого перезаряжаемым источником питания.

В первом возможном варианте осуществления первого аспекта, микросхема батареи также выполнена с возможностью останавливать передачу индивидуально настроенного сигнала в электронное оборудование, когда соединение между предварительно определенным передающим контактом и электронным оборудованием отключено.

В комбинации первого аспекта или первого возможного варианта осуществления первого аспекта, во втором возможном варианте осуществления первого аспекта, микросхема батареи включает в себя колебательный контур, схему генерирования опорного напряжения и компаратор, причем компаратор имеет два входных вывода для подсоединения, соответственно, к колебательному контуру и схеме генерирования опорного напряжения, и компаратор имеет выходной вывод для подсоединения к предварительно определенному передающему контакту,

причем колебательный контур выполнен с возможностью генерирования синусоидального сигнала, после начала подачи питания перезаряжаемым источником питания на электронное оборудование;

схема генерирования опорного напряжения выполнена с возможностью генерирования предварительно определенного опорного напряжения; и

компаратор выполнен с возможностью сравнения синусоидального сигнала и предварительно определенного опорного напряжения и после генерирования после этого индивидуально настроенного сигнала.

Согласно второму аспекту вариантов осуществления настоящего изобретения, обеспечивается способ защиты батареи, используемый в батарее, содержащий этапы, на которых:

обнаруживают, начала ли батарея подавать питание на электронное оборудование; и

если результатом обнаружения является то, что батарея начала подавать питание на электронное оборудование, то передают индивидуально настроенный сигнал в электронное оборудование через предварительно определенный передающий контакт батареи;

причем электронное оборудование выполнено с возможностью распознавать, является ли индивидуально настроенный сигнал корректным, и

если индивидуально настроенный сигнал является некорректным, то выполнять управление по отключению питания, подаваемого перезаряжаемым источником питания.

В первом возможном варианте осуществления второго аспекта, способ дополнительно включает в себя этап, на котором:

когда соединение между предварительно определенным передающим контактом и электронным оборудованием отключено, останавливают передачу индивидуально настроенного сигнала в электронное оборудование.

В комбинации второго аспекта или первого возможного варианта осуществления второго аспекта, в соответствии со вторым возможным вариантом осуществления второго аспекта, передача индивидуально настроенного сигнала в электронное оборудование через предварительно определенный передающий контакт батареи содержит этапы, на которых:

генерируют синусоидальный сигнал;

генерируют предварительно определенное опорное напряжение;

сравнивают синусоидальный сигнал и предварительно определенное опорное напряжение, и затем генерируют индивидуально настроенный сигнал; и

передают индивидуально настроенный сигнал в электронное оборудование через предварительно определенный передающий контакт батареи.

Согласно третьему аспекту вариантов осуществления настоящего изобретения, обеспечивается способ защиты батареи, используемый в электронном оборудовании, содержащий этапы, на которых:

принимают индивидуально настроенный сигнал, посылаемый от батареи через предварительно определенный принимающий контакт;

распознают, является ли индивидуально настроенный сигнал корректным; и

если индивидуально настроенный сигнал является некорректным, то управляют электронным оборудованием, чтобы отключить питание, подаваемое посредством батареи.

В первом возможном варианте осуществления третьего аспекта, способ дополнительно включает в себя этапы, на которых:

обнаруживают, принят ли индивидуально настроенный сигнал, посылаемый от батареи, в течение предварительно определенного периода времени, причем предварительно определенный период времени является периодом времени после того, как электронное оборудование завершило инициализацию загрузки;

если индивидуально настроенный сигнал, посылаемый от батареи, не принят в течение предварительно определенного периода времени, тогда выполняют этап, на котором управляют электронным оборудованием, чтобы отключить питание, подаваемое посредством батареи; и

если индивидуально настроенный сигнал, посылаемый от батареи, принят в течение предварительно определенного периода времени, тогда выполняют этап, на котором распознают, является ли индивидуально настроенный сигнал корректным.

В комбинации третьего аспекта или первого возможного варианта осуществления третьего аспекта, во втором возможном варианте осуществления третьего аспекта способ дополнительно включает в себя этапы, на которых:

если индивидуально настроенный сигнал является корректным, тогда продолжают подачу питания от батареи, и

отключают соединение между предварительно определенным принимающим контактом и предварительно определенным передающим контактом батареи.

В соответствии с четвертым аспектом вариантов осуществления настоящего изобретения, обеспечивается устройство для защиты батареи, содержащее:

модуль приема сигнала, выполненный с возможностью приема индивидуально настроенного сигнала, посылаемого от батареи через предварительно определенный принимающий контакт;

модуль распознавания сигнала, выполненный с возможностью распознавания того, является ли индивидуально настроенный сигнал корректным; и модуль прерывания питания, выполненный с возможностью управления электронным оборудованием, чтобы отключить питание, подаваемое посредством батареи, если индивидуально настроенный сигнал является некорректным.

В первом возможном варианте осуществления четвертого аспекта устройство дополнительно включает в себя:

модуль обнаружения сигнала, выполненный с возможностью обнаружения, принят ли индивидуально настроенный сигнал, посылаемый от батареи, в течение предварительно определенного периода времени, причем предварительно определенный период времени является периодом времени после того, как электронное оборудование завершило инициализацию загрузки;

первый модуль исполнения, выполненный с возможностью инициирования исполнения модулем прерывания питания операции, если индивидуально настроенный сигнал, посылаемый от батареи, не принят в течение предварительно определенного периода времени; и

второй модуль исполнения, выполненный с возможностью инициирования исполнения модулем распознавания сигнала операции, если индивидуально настроенный сигнал, посылаемый от батареи, принят в течение предварительно определенного периода времени.

В комбинации четвертого аспекта или первого возможного варианта осуществления четвертого аспекта, во втором возможном варианте четвертого аспекта устройство дополнительно включает в себя:

модуль прерывания контакта, выполненный с возможностью, если индивидуально настроенный сигнал является корректным, продолжать подачу питания от батареи и отключать соединение между предварительно определенным принимающим контактом и предварительно определенным передающим контактом батареи.

В соответствии с пятым аспектом вариантов осуществления настоящего изобретения, обеспечивается электронное оборудование, причем электронное оборудование, содержащее устройство для защиты батареи, как описано в любом одном из четвертого аспекта и различных возможных вариантов осуществления четвертого аспекта.

В соответствии с шестым аспектом вариантов осуществления настоящего изобретения, обеспечивается система защиты батареи, причем система содержит: батарею и электронное оборудование, причем

батарея включает в себя батарею, описанную в любом одном из первого аспекта и различных возможных вариантов осуществления по первому аспекту; и

электронное оборудование включает в себя электронное оборудование, описанное в пятом аспекте.

В соответствии с седьмым аспектом вариантов осуществления настоящего изобретения, обеспечивается электронное оборудование, содержащее:

один или более процессоров;

память; и

один или более модулей, хранящихся в памяти и выполненных с возможностью исполнения с помощью одного или более процессоров, причем один или более модулей имеют следующие функции:

принимать индивидуально настроенный сигнал, посылаемый от батареи через предварительно определенный принимающий контакт;

распознавать является ли индивидуально настроенный сигнал корректным; и

если индивидуально настроенный сигнал является некорректным, то управлять электронным оборудованием, чтобы отключить питание, подаваемое посредством батареи.

Технические решения, обеспечиваемые вариантами осуществления настоящего изобретения могут включать в себя нижеописанные благоприятные воздействия.

Микросхема батареи может посылать индивидуально настроенный сигнал в электронное оборудование через предварительно определенный передающий контакт после того, как батарея начала подачу питания на электронное оборудование. Причем индивидуально настроенный сигнал используется электронным оборудованием для распознавания того, является ли индивидуально настроенный сигнал корректным, и если индивидуально настроенный сигнал является некорректным, то выполняется управление по отключению питания, подаваемого батареей. Настоящее изобретение решает проблемы связанные с тем, что поддельные батареи могут привести к негативным последствиям в данной области техники, и достигаются эффекты продолжения подачи питания от батареи только тогда, когда используемая батарея гарантированно является оригинальной батареей, удовлетворяющей требованиям, улучшающей безопасность батарей и электронного оборудования.

Следует понимать, что и предшествующее общее описание, так и последующее подробное описание являются только примерными и не ограничивают настоящее изобретение.

Краткое описание чертежей

Прилагаемые здесь чертежи, включены в и как часть описания для иллюстрации вариантов осуществления в соответствии с настоящим применением, и для объяснения принципов настоящего применения вместе с описанием.

Фиг. 1 представляет собой структурную схему, показывающую систему защиты батареи в соответствии с примерным вариантом осуществления;

Фиг. 2 представляет собой структурную схему, показывающую систему защиты батареи в соответствии с примерным вариантом осуществления;

Фиг. 3 представляет собой блок-схему, показывающую способ защиты батареи в соответствии с примерным вариантом осуществления;

Фиг. 4 представляет собой блок-схему, показывающую способ защиты батареи в соответствии с примерным вариантом осуществления;

Фиг. 5 представляет собой структурную схему, иллюстрирующую устройство для защиты батареи в соответствии с примерным вариантом осуществления изобретения;

Фиг. 6 представляет собой структурную схему, иллюстрирующую устройство для защиты батареи в соответствии с примерным вариантом осуществления изобретения;

Фиг. 7 представляет собой структурную схему, иллюстрирующую систему для защиты батареи в соответствии с примерным вариантом осуществления;

Фиг. 8 представляет собой структурную схему, показывающую электронное оборудование в соответствии с примерным вариантом осуществления.

Подробное описание

Подробное описание примерных вариантов осуществления будет представлено здесь с примерами, показанными на чертежах. В последующем описании, когда чертежи ссылаются, если не представлено иначе, к тем же ссылочным позициям что и на других чертежах, то они ссылаются к тем же или аналогичным элементам. Варианты осуществления, описанные ниже в примерных вариантах осуществления, не представляют всех вариантов воплощений, которые являются непротиворечивыми с настоящим изобретением. Напротив, они являются лишь примерами устройств и способов, которые являются непротиворечивыми с некоторыми аспектами, как изложено в формуле изобретения.

Фиг. 1 представляет собой структурную схему, показывающую систему защиты батареи в соответствии с примерным вариантом осуществления. Система защиты батареи включает в себя батарею 10 и электронное оборудование 20.

Батарея 10 включает в себя перезаряжаемый источник 110 питания и микросхему 120 батареи.

Перезаряжаемый источник 110 питания выполнен с возможностью подачи питания на электронное оборудование 20, таким образом, чтобы гарантировать нормальную работу электронного оборудования 20.

Микросхема 120 батареи выполнена с возможностью обнаруживать, начал ли перезаряжаемый источник 110 питания подавать питание на электронное оборудование 20, и если результатом обнаружения является то, что перезаряжаемый источник 110 питания начал подавать питание на электронное оборудование 20, то посылать индивидуально настроенный сигнал в электронное оборудование 20 через предварительно определенный передающий контакт.

Батарея 10 и электронное оборудование 20 подсоединены через предварительно определенный контакт.

Электронное оборудование 20 выполнено с возможностью распознавать, является ли индивидуально настроенный сигнал, посылаемый от батареи 10, корректным, и, если индивидуально настроенный сигнал является некорректным, то выполнять управление по отключению питания, подаваемого перезаряжаемым источником 110 питания.

Таким образом, в системе защиты батареи, обеспеченной настоящим вариантом осуществления, индивидуально настроенный сигнал через батарею посылается в электронное оборудование, причем индивидуально настроенный сигнал используется для распознавания того, является ли индивидуально настроенный сигнал корректным, и если индивидуально настроенный сигнал является некорректным, то выполняют управление по отключению питания, подаваемого батареей. Тем самым решаются проблемы связанные с тем, что поддельная батарея может привести к негативным последствиям в данной области техники, и достигаются эффекты продолжения подачи питания от батареи только тогда, когда используемая батарея гарантированно является оригинальной батареей, удовлетворяющей требованиям, улучшения безопасности батарей и электронных оборудований.

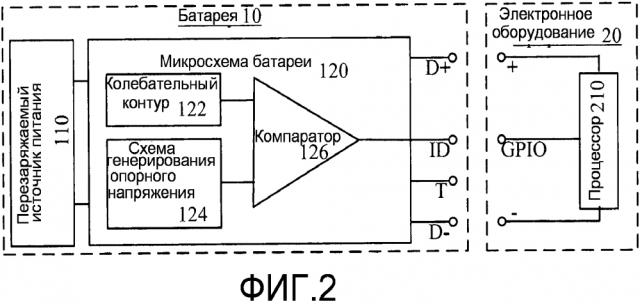

Фиг. 2 представляет собой структурную схему, показывающую систему защиты батареи, в соответствии с примерным вариантом осуществления. Система защиты батареи включает в себя батарею 10 и электронное оборудование 20.

Как правило, батарея 10 включает в себя четыре контакта, соответственно, такие как: положительный электрод D+ источника питания, отрицательный электрод D- источника питания, контакт температурного обнаружения Т и контакт идентификации ID. Положительный электрод D+ источника питания и отрицательный электрод D- источника питания, соответственно, подсоединены с положительными и отрицательными электродами электронного оборудования 20, чтобы составить схему питания, так, чтобы подавать электрическую энергию на электронное оборудование 20 с тем, чтобы гарантировать нормальную работу электронного оборудования 20. Контакт идентификации ID подсоединен к контакту GPIO (Универсальный ввод вывод) электронного оборудования 20, таким образом, чтобы посылать индивидуально настроенный сигнал в электронное оборудование 20.

Батарея 10 включает в себя перезаряжаемый источник 110 питания и микросхему 120 батареи.

Перезаряжаемый источник 110 питания, выполнен с возможностью подачи питания на электронное оборудование 20, с тем, чтобы гарантировать нормальную работу электронного оборудования 20.

Микросхема 120 батареи выполнена с возможностью обнаруживать, начал ли перезаряжаемый источник 110 питания подавать питание на электронное оборудование 20. Если результатом обнаружения является то, что перезаряжаемый источник 110 питания начал подавать питание на электронное оборудование 20, то посылают индивидуально настроенный сигнал в электронное оборудование 29 через предварительно определенный передающий контакт. В настоящем варианте осуществления, контакт идентификации ID взят в качестве примера предварительно определенного передающего контакта, который специально не определен.

Микросхема 120 батареи может включать в себя схему обнаружения питания (не показана) для обнаружения того, начал ли перезаряжаемый источник 110 питания подавать питание на электронное оборудование 20.

Микросхема 120 батареи дополнительно включает в себя колебательный контур 122, схему 124 генерирования опорного напряжения и компаратор 126.

Колебательный контур 122 в микросхеме 120 батареи выполнен с возможностью генерирования синусоидального сигнала; и схема 124 генерирования опорного напряжения выполнена с возможностью генерирования предварительно определенного опорного напряжения. Синусоидальный сигнал и предварительно определенное опорное напряжение выводятся компаратором 126 в качестве индивидуально настроенного сигнала, который, например, является индивидуально настроенным сигналом синхронизации "0101010011". В частности, компаратор 126 имеет два входных вывода и один выходной вывод. Два входных вывода компаратора 126 подсоединены, соответственно, к колебательному контуру 122 и схеме 124 генерирования опорного напряжения, и выходной вывод компаратора 126 подсоединен к предварительно определенному передающему контакту. Компаратор 126 после сравнения синусоидального сигнала с предварительно определенным опорным напряжением, генерирует индивидуально настроенный сигнал. Например, когда синусоидальный сигнал имеет значение напряжения больше, чем предварительно определенное опорное напряжение, то на выходе высокий уровень; и когда синусоидальный сигнал имеет значение напряжения меньше чем или равное предварительно определенному опорному напряжению, то на выходе низкий уровень. Частота и амплитуда синусоидального сигнала, генерируемого колебательным контуром 122 и предварительно определенное опорное напряжение, генерируемое компаратором 126 могут быть установлены, в соответствии с фактическими требованиями.

Кроме того, предварительно определенное опорное напряжение, генерируемое схемой 124 генерирования опорного напряжения может быть определенным постоянным значением напряжения во временной области, или может быть постоянно изменяемым значением напряжения во временной области. Различные предварительно определенные опорные напряжения делают индивидуально настроенные сигналы, выводимые с компаратора 126, различными друг от друга. Когда предварительно определенное опорное напряжение является определенным постоянным значением напряжения, тогда генерируемый индивидуально настроенный сигнал может быть "10101"; и когда предварительно определенное опорное напряжение является постоянно изменяемым значением напряжения, тогда генерируемый индивидуально настроенный сигнал может быть "11101".

Индивидуально настроенный сигнал, выводимый с компаратора 126, проходит через предварительно определенный передающий контакт батареи 10, то есть контакт идентификации ID, и предварительно определенный принимающий контакт электронного оборудования 20, т.е. контакт GPIO, и принимается процессором 210 электронного оборудования 20.

Электронное оборудование 20 включает в себя процессор 210 и предварительно определенный принимающий контакт, причем процессор 210 выполнен с возможностью распознавать, является ли индивидуально настроенный сигнал, посылаемый от батареи 10 корректным, и если индивидуально настроенный сигнал является некорректным, то управляют электронным оборудованием, чтобы отключить питание, подаваемое посредством батареи 10.

Например, один сигнал синхронизации "111111" может быть предварительно сохранен в процессоре 210 электронного оборудования 20. Когда электронное оборудование 20 принимает, через предварительно определенный принимающий контакт, индивидуально настроенный сигнал "0101010011", посылаемого от батареи 10, который отличается от предварительно сохраненного "111111" после сравнения, то это означает, что индивидуально настроенный сигнал, посылаемый от батареи 10, является некорректным. Процессор 210 управляет электронным оборудованием 20, чтобы отключить питание от батареи 10, с тем чтобы гарантировать безопасность источника питания. В частности, переключатель может быть установлен в схеме источника питания на стороне электронного оборудования 20. Когда процессор 210 распознает и обнаруживает, что индивидуально настроенный сигнал является некорректным, тогда он управляет переключателем в схеме источника питания, чтобы отключить его, тем самым реализуя отключение питания, подаваемого батареей 10. Только тогда, когда электронное оборудование 20 принимает через предварительно определенный принимающий контакт индивидуально настроенный сигнал "111111", посылаемый от батареи 10, процессор 210 продолжает подавать питание от батареи 10.

Как правило, батареи с той же спецификацией и той же моделью устанавливаются для того, чтобы послать тот же индивидуально настроенный сигнал, и батареи с различными спецификациями или различными моделями устанавливаются для того, чтоб посылать различные индивидуально настроенные сигналы. Два или более индивидуально настроенных сигнала могут быть предварительно сохранены в процессоре 210 электронного оборудования 20. Когда электронное оборудование 20 принимает индивидуально настроенный сигнал, посылаемый от батареи 10, причем если индивидуально настроенный сигнал является таким же, как и два предварительно сохраненные индивидуально настроенные сигналы или одним из двух предварительно сохраненных индивидуально настроенных сигналов, тогда он может пройти проверку достоверности. Таким образом, электронное оборудование 20 может быть совместимо с батареями с различными размерами или различными моделями.

Следует отметить, что, с целью экономии электрической энергии батареи 10 и увеличения промежутка времени использования батареи 10, после того, как процессор 210 электронного оборудования 20 распознает индивидуально настроенный сигнал, посылаемый от батареи 10 и определяет, что индивидуально настроенный сигнал является корректным, процессор 210 может отключить соединение между предварительно определенным принимающим контактом и предварительно определенным передающим контактом батареи 10 таким образом, что батарея 10 останавливает передачу индивидуально настроенного сигнала. В первом возможном варианте осуществления, электрическое соединение между предварительно определенным принимающим контактом электронного оборудования 20 и предварительно определенным передающим контактом батареи 10 отключено; или, во втором возможном варианте осуществления, обеспечивается один переключатель в схеме, принимающей индивидуально настроенный сигнал, на стороне электронного оборудования 20, и когда индивидуально настроенный сигнал определяется как корректный, тогда управляют переключателем для отключения. Соответственно, когда микросхема 120 батареи упомянутой батареи 10 обнаруживает, что соединение между предварительно определенным передающим контактом и электронным оборудованием 20 отключено, тогда она может остановить передачу индивидуально настроенного сигнала в электронное оборудование 20.

Следует также отметить, что для тех батарей, не имеющих функции передачи индивидуально настроенных сигналов, во избежание негативных последствий, вызванных подачей питания на электронное оборудование от этих батарей, процессор электронного оборудования обнаруживает, в течение периода времени после того, как электронное оборудование завершило инициализацию загрузки (т.е. предварительно определенного периода времени) принят ли индивидуально настроенный сигнал, посылаемый от батареи, в течение предварительно определенного периода времени. Если индивидуально настроенный сигнал, посылаемый от батареи, не принят в течение предварительно определенного периода времени, тогда процессор электронного оборудования управляет электронным оборудованием для того, чтобы отключить питание от батареи. Если индивидуально настроенный сигнал, посылаемый от батареи, принят в течение предварительно определенного периода времени, то процессор электронного оборудования распознает, является ли индивидуально настроенный сигнал корректным.

Таким образом, в системе защиты батареи, обеспеченной настоящим вариантом осуществления, индивидуально настроенный сигнал посылается в электронное оборудование через предварительно определенный передающий контакт микросхемы батареи, причем индивидуально настроенный сигнал используется для распознавания электронным оборудованием того, является ли индивидуально настроенный сигнал корректным и если индивидуально настроенный сигнал некорректный, то выполняют управление, чтобы отключить питание, подаваемое посредством батареи. Тем самым решаются проблемы связанные с тем, что поддельная батарея может привести к негативным последствиям, и достигаются эффекты продолжения подачи питания от батареи только тогда, когда используемая батарея гарантированно является оригинальной батареей, удовлетворяющей требованиям, улучшения безопасности батарей и электронных оборудований.

В системе защиты батареи, обеспеченной настоящим вариантом осуществления, посредством отключения соединения между предварительно определенным принимающим контактом и предварительно определенным передающим контактом батареи, в случае, когда процессор электронного оборудования проверил, что индивидуально настроенный сигнал является корректным, достигаются эффекты экономии электрической энергии батареи и увеличения промежутка времени использования батареи. Между тем, в системе защиты батареи, обеспеченной настоящим вариантом осуществления, посредством обнаружения того, принят ли индивидуально настроенный сигнал, посылаемый от батареи, в течение предварительно определенного периода времени, и если индивидуально настроенный сигнал, посылаемый от батареи, не принят в течение предварительно определенного периода времени, то процессор электронного оборудования, выполняет управление электронным оборудованием для того, чтобы отключить питание, подаваемое от батареи, причем таких батарей, не имеющих функции передачи индивидуально настроенных сигналов, предотвращающих подачу питания на электронное оборудование, тем самым, избегая негативные последствия.

Фиг. 3 представляет собой блок-схему, показывающую способ защиты батареи, в соответствии с примерным вариантом осуществления. Способ защиты батареи применяется в системе защиты батареи, показанной на Фиг. 1 или Фиг. 2. Способ защиты батареи может включать в себя этапы, показанные ниже.

На этапе 202 обнаруживают, начала ли батарея подавать питание на электронное оборудование.

Батарея осуществляет обнаружение по отношению к самой себе, чтобы знать, начала ли она подавать питание на электронное оборудование.

На этапе 204, если результатом обнаружения является то, что батарея начала подавать питание на электронное оборудование, то посылают индивидуально настроенный сигнал в электронное оборудование через предварительно определенный передающий контакт.

Если результатом обнаружения является то, что батарея начала подавать питание на электронное оборудование, то батарея передает индивидуально настроенный сигнал в электронное оборудование через предварительно определенный передающий контакт.

Соответственно, электронное оборудование принимает через предварительно определенный принимающий контакт индивидуально настроенный сигнал, посылаемый от батареи.

На этапе 206 распознают, является ли индивидуально настроенный сигнал, корректным.

Электронное оборудование распознает, является ли индивидуально настроенный сигнал корректным.

На этапе 208, если индивидуально настроенный сигнал является некорректным, то управляют электронным оборудованием для того, чтобы отключить питание, подаваемое батареей.

Если индивидуально настроенный сигнал является некорректным, то управляют электронным оборудованием для того, чтобы отключить питание, подаваемое батареей.

Только этапы 202-204 могут быть реализованы как способ защиты батареи на стороне батареи, и только этапы 206-208 могут быть реализованы как способ защиты батареи на стороне электронного оборудования.

Таким образом, в способе защиты батареи, обеспеченном настоящим вариантом осуществления, индивидуально настроенный сигнал посылают в электронное оборудование через предварительно определенный передающий контакт микросхемы батареи, и индивидуально настроенный сигнал, посылаемый от батареи принимают через предварительно определенный принимающий контакт электронного оборудования, причем электронное оборудование распознает, является ли индивидуально настроенный сигнал корректным, и если индивидуально настроенный сигнал является некорректным, то выполняют управление по отключению питания, подаваемого батареей. Тем самым решаются проблемы связанные с тем, что поддельная батарея может привести к негативным последствиям, и достигаются эффекты продолжения подачи питания от батареи только тогда, когда используемая батарея гарантированно является оригинальной батареей, удовлетворяющей требованиям, улучшения безопасности батарей и электронных оборудований.

Фиг. 4 представляет собой блок-схему, показывающую способ защиты батареи, в соответствии с примерным вариантом осуществления. Способ защиты батареи применяется в системе защиты батареи, показанной на Фиг. 1 или Фиг. 2. Способ защиты батареи может включать в себя этапы, показанные ниже.

На этапе 301 обнаруживают, начала ли батарея подавать питание на электронное оборудование.

Батарея обнаруживает себя, чтобы знать, начала ли она подавать питание на электронное оборудование. Схема обнаружения питания может быть обеспечена внутри батареи для обнаружения того, начала ли батарея подавать питание на электронное оборудование.

На этапе 302, если результатом обнаружения является то, что батарея начала подавать питание на электронное оборудование, тогда генерируют синусоидальный сигнал.

Если результат обнаружения является то, что батарея начала подавать питание на электронное оборудование, тогда батарея генерирует синусоидальный сигнал. В микросхеме батареи, упомянутой батареи, обеспечивается колебательный контур, и колебательный контур выполнен с возможностью генерирования синусоидального сигнала. После того как батарея начала подавать питание на электронное оборудование, то есть после того, что положительный электрод D+ источника питания и отрицательный электрод D- источника питания батареи подсоединены, соответственно, с положительным и отрицательным электродами электронного оборудования для того, чтобы составить схему источника питания, причем микросхема батареи генерирует синусоидальный сигнал с колебательным контуром.

На этапе 303 генерируют предварительно определенное опорное напряжение.

Батарея генерирует предварительно определенное опорное напряжение. В микросхеме батареи, упомянутой батареи, также обеспечивается схемой генерирования опорного напряжения. Схема генерирования опорного напряжения выполнена с возможностью генерирования предварительно определенного опорного напряжения. Например, предварительно определенное опорное напряжение является 0.

На этапе 304 после сравнения синусоидального сигнала и предварительно определенного опорного напряжения, затем генерируют индивидуально настроенный сигнал.

Батарея сравнивает синусоидальный сигнал с предварительно определенным опорным напряжением и генерирует индивидуально настроенный сигнал. В микросхеме батареи, упомянутой батареи, также обеспечивается компаратор. Компаратор сравнивает синусоидальный сигнал с предварительно определенным опорным напряжением, и генерирует индивидуально настроенный сигнал. Индивидуально настроенный сигнал может быть индивидуально настроенным сигналом синхронизации, состоящим из "0" и "1", например, "0101010011". Как правило, батареи с теми же спецификациями и такими же моделями устанавливаются для генерирования такого же индивидуально настроенного сигнала.

Например, когда синусоидальный сигнал имеет значение напряжения больше, чем предварительно определенное опорное напряжение, то на выходе высокий уровень, и когда синусоидальный сигнал имеет значение напряжения меньше чем или равное предварительно оп
