Адаптивно управляемая система наружного освещения и способ ее работы

Адаптивно управляемая система наружного освещения и способ ее работы

Иллюстрации

Показать все

Реферат

Настоящая система относится к адаптивной системе освещения и, в частности, к адаптивной системе наружного освещения, которая может содержать погодно-зависимое управление, и к способу работы упомянутой системы.

В связи с современной революцией в области освещения с сенсорным управлением, совершен переход от обособленных осветительных устройств к индивидуально управляемым осветительным устройствам. Более того, поскольку осветительные устройства стали включать в себя такие дискретные источники освещения, как светоизлучающие диоды (СД) и т.п., то в настоящее время можно управлять дискретными источниками освещения. Кроме того, с появлением сетевых систем типа Internet, в настоящее время можно получать различную погодную информацию, например, метеосводки и т.п., которые могут обеспечивать прошлые, текущие, а также будущие погодные условия.

В соответствии с вариантами осуществления настоящего изобретения предлагается система освещения, содержащая, по меньшей мере, один контроллер (например, процессор), который может получать информацию прогноза погоды, содержащую, по меньшей мере, какие-то одни из текущих или ожидаемых погодных условий (например, прогноз погоды); определять, по меньшей мере, один параметр настройки освещения на основании информации прогноза погоды; формировать информацию о параметрах настройки освещения в соответствии с найденными параметрами настройки освещения; и/или передавать информацию о параметрах настройки освещения в, по меньшей мере, одно осветительное устройство системы. Осветительные устройства могут содержать приемопередатчик (Tx/Rx), который может принимать информацию о параметрах настройки освещения; по меньшей мере, один источник освещения для обеспечения освещения; и/или секцию управления для управления источником освещения, чтобы обеспечивать освещение в соответствии с информацией о параметрах настройки освещения. Кроме того, контроллер может определять, по меньшей мере, один параметр настройки питания на основании информации прогноза погоды и/или формировать соответствующую информацию о параметрах настройки питания. Кроме того, система может дополнительно содержать секцию питания, содержащую схемы, сконфигурированные с возможностью селективного присоединения осветительных устройств к источнику питания из множества источников питания в соответствии с информацией о параметрах настройки питания. Кроме того, контроллер может выбирать источник питания из множества источников питания в соответствии с информацией прогноза погоды. Кроме того, контроллер может формировать информацию прогноза погоды в соответствии с, одним или более из информации датчиков и погодной информации, при этом, погодную информацию получают из источника погодной информации. Кроме того, информация о параметрах настройки освещения может содержать информацию, относящуюся к, одному или более из картины распределения освещения, интенсивности освещения, спектральной характеристики освещения, поляризации освещения и потребления энергии, по меньшей мере, одного осветительного устройства системы.

В соответствии с вариантами осуществления настоящей системы предлагается компьютеризованный способ управления системой освещения с использованием контроллера, при этом, способ может содержать, по меньшей мере, один или более из этапов: получения информации прогноза погоды, содержащей, по меньшей мере, какие-то одни из текущих или ожидаемых погодных условий; определения, одного или более из параметров настройки освещения на основании информации прогноза погоды; формирования информации о параметрах настройки освещения в соответствии с найденными параметрами настройки освещения; и передачи информации о параметрах настройки освещения. Кроме того, способ может содержать этапы: приема информации о параметрах настройки освещения; и/или управления источником освещения для обеспечения освещения в соответствии с информацией о параметрах настройки освещения. Кроме того, способ может содержать этапы определения, по меньшей мере, одного параметра настройки питания на основании информации прогноза погоды; и/или формирования соответствующей информации о параметрах настройки питания. Кроме того, способ может содержать этап соединения осветительных устройств с выбранным источником питания из множества источников питания в соответствии с информацией о параметрах настройки питания. Кроме того, способ может содержать этап выбора источника питания из множества источников питания в соответствии с информацией прогноза погоды. Способ может также содержать этап определения информации прогноза погоды в соответствии с, одной или более из информации датчиков и погодной информации, при этом, погодную информацию получают из источника погодной информации. Способ может также содержать этап формирования информации о параметрах настройки освещения для включения в ее состав информации, относящейся к одному или более из картины распределения освещения, интенсивности освещения, спектральной характеристики освещения, поляризации освещения и энергопотребления осветительных устройств системы.

В соответствии с вариантами осуществления настоящей системы предлагается компьютерная программа, хранящаяся на компьютерно-считываемой запоминающей среде, при этом, компьютерная программа сконфигурирована с возможностью обеспечения пользовательского интерфейса (Ul) для постановки задачи, причем, компьютерная программа может содержать программную секцию, сконфигурированную с возможностью: получения информации прогноза погоды, содержащей, по меньшей мере, какие-то одни из текущих или ожидаемых погодных условий; определения, по меньшей мере, одного параметра настройки освещения на основании информации прогноза погоды; формирования информации о параметрах настройки освещения в соответствии с найденными параметрами настройки освещения; и/или передачи информации о параметрах настройки освещения в, по меньшей мере, одно осветительное устройство системы. Программная секция может быть дополнительно сконфигурирована с возможностью приема информации о параметрах настройки освещения; и/или управления источником освещения для обеспечения освещения в соответствии с информацией о параметрах настройки освещения. Кроме того, программная секция может быть дополнительно сконфигурирована с возможностью: определения, по меньшей мере, одного параметра настройки питания на основании информации прогноза погоды; и/или формирования соответствующей информации о параметрах настройки питания. Кроме того, программная секция может быть дополнительно сконфигурирована с возможностью выбора осветительных устройств и соединения выбранных осветительных устройств с выбранным источником питания из множества источников питания в соответствии с информацией о параметрах настройки питания. Кроме того, программная секция может быть дополнительно сконфигурирована с возможностью выбора источника питания из множества источников питания в соответствии с информацией прогноза погоды. Кроме того, предполагается, что программная секция может быть дополнительно сконфигурирована с возможностью определения информации прогноза погоды в соответствии с с одной или более из информации датчиков и погодной информации, при этом, погодная информация может быть получена из погодных ресурсов.

Настоящая система дополнительно подробно поясняется, например, со ссылкой на прилагаемые чертежи, на которых:

Фиг. 1 - схематическое представление системы освещения в соответствии с вариантами осуществления настоящей системы;

Фиг. 2 - вид в перспективе системы освещения в соответствии с вариантами осуществления настоящей системы;

Фиг. 3 - блок-схема последовательности операций, которая поясняет способ в соответствии с вариантами осуществления настоящей системы;

Фиг. 4 - блок-схема последовательности операций, которая поясняет способ в соответствии с вариантами осуществления настоящей системы; и

Фиг. 5 - схема секции системы в соответствии с вариантами осуществления настоящей системы.

Ниже приведено описание примерных вариантов осуществления, которые, вместе с нижеописанными чертежами, наглядно представляют вышеупомянутые, а также дополнительные признаки и преимущества. В нижеприведенном описании, в целях пояснения, а не ограничения, объясняются такие иллюстративные детали, как архитектура, интерфейсы, методы, определяющие признаки и т.п. Однако, специалистам со средним уровнем компетентности в данной области техники будет ясно, что другие варианты осуществления, которые отходят от упомянутых деталей, следует тем не менее интерпретировать как находящиеся в пределах объема охраны прилагаемой формулы изобретения. Кроме того, для ясности, подробные описания общеизвестных устройств, схем, инструментальных средств, методов и способов не приведены, чтобы не лишать ясности описания настоящей системы. Следует ясно понимать, что чертежи включены в описание для иллюстрации, и не отражают объема настоящей системы. На прилагаемых чертежах, одинаковые числовые позиции на разных чертежах могут обозначать сходные элементы.

Варианты осуществления настоящей системы могут сопрягаться с традиционными осветительными инфраструктурами, например, системами освещения городских тротуаров, улиц и/или шоссе, чтобы управлять, по меньшей мере, одной секцией традиционных систем освещения. Кроме того, варианты осуществления настоящей системы могут включать в себя автоматические методы определения погоды для определения, по меньшей мере, одного параметра настройки освещения и/или для управления и/или конфигурирования систем освещения в соответствии с найденным, по меньшей мере, одним параметром настройки освещения. Варианты осуществления настоящей системы могут получать погодную информацию, например, прошлые и/или текущие погодные условия и/или прогнозы (например, ожидаемые в будущем погодные условия), по любой(ым) подходящей(им) сети или сетям (например, the Internet, телефонной сети, региональной сети (WAN), локальной сети (LAN), специализированной сети, сети WiFi™ (wireless fidelity), сети Bluetooth™, одноранговой (P2P) сети и т.п) и определять, по меньшей мере, один параметр настройки освещения или одну конфигурацию питания системы в соответствии с прошлыми, текущими и/или будущими погодными условиями. Кроме того, по меньшей мере, один найденный параметр настройки освещения или погодная информация могут быть основаны, по меньшей мере, частично, на информации датчиков, полученной из датчиков системы, например, оптических датчиков (например, таких устройств получения изображений, как камеры и т.п.), радиолокационных (например, доплеровских) датчиков, датчиков дождя (резисторного типа и т.п.), датчиков местоположения (например, на основе GPS (глобальной системы местоопределения, предварительно заданного и т.п.), температурных датчиков (например, термопар, инфракрасных (ИК), биметаллических, ртутных и т.п.) и т.п., которые могут быть расположены в, по меньшей мере, одном месте, например, на столбах, осветительных устройствах и т.п., в соответствии с вариантами осуществления настоящей системы. Например, по меньшей мере, один датчик может быть вмонтирован в уличные осветительные столбы и может обеспечивать информацию датчиков для системы, при использовании любого подходящего способа связи. Хотя в примере на фиг. 1 показано лишь ограниченное число датчиков, предусмотрена также возможность применения других датчиков, например, спутниковых датчиков изображения, которые могут обеспечивать изображения температуры воздуха, облачного покрова, осадков и т.п.

В соответствии с вариантами осуществления настоящей системы, датчики могут обеспечивать информацию датчиков, которую можно обрабатывать для определения информации прогноза погоды, обеспеченности электроэнергией, параметров настройки освещения, параметров настройки питания и т.п. Например, доплеровские радиолокационные датчики могут обеспечивать информацию о количестве атмосферных осадков, которые выпадают на текущий момент. Кроме того, оптические датчики могут собирать изобразительную информацию, которую можно обрабатывать с использованием подходящего метода обработки изображений для определения, например, текущих погодных условий, например, выпадает ли дождь, град или снег, и/или существует ли облачность. Изобразительную информацию можно дополнительно обрабатывать для определения условий вблизи датчика, например, наземных условий (например, снежного покрова, влажности земли, околоземной прозрачности, посторонних объектов (например, скал) на земле, поваленных деревьев и т.п.), а также текущих условий освещения (например, солнечного, слабого, достаточного освещения, недостаточного освещения и т.п.) вблизи соответствующего датчика.

В соответствии с вариантами осуществления настоящей системы могут быть обеспечены многочисленные измерительные средства (например, типы датчиков) для обеспечения измерительной информации. Датчики можно использовать для обеспечения измерительной информации, например, для определения информации прогноза погоды, и/или можно также использовать для исправления/коррекции измерительной информации. Например, в зависимости от измерительного средства, конкретные погодные условия могут или не могут влиять на измерительные характеристики, по меньшей мере, одного датчика. В соответствии с вариантами осуществления настоящей системы, в случае, когда, по меньшей мере, один из датчиков системы является датчиком изображения, по меньшей мере, один датчик может испытывать влияние таких условий, как дождь, ветер, снег и т.п. В данных вариантах осуществления, сведения о погодных условиях, например, обеспечиваемых датчиком и/или другим источником погодной информации, может способствовать более надежному измерению. Например, в соответствии с прогнозом погоды, для, по меньшей мере, одного датчика может быть обеспечен конкретный набор параметров получения изображений и/или параметров настройки алгоритма обнаружения для каждого погодного условия. Например, в случае сильного дождя, порог обнаружения для датчика изображения может быть повышен для исключения ложных срабатываний вследствие, например, движения капель дождя перед датчиком. Как несложно понять специалисту со средним уровнем компетентности в данной области техники, аналогичный тип адаптации можно применить к данному измерительному средству и/или прогнозу погоды.

В соответствии с вариантами осуществления настоящей системы может быть предложена система освещения, которая получает различную информацию датчиков, например, погодную информацию, изобразительную информацию и т.п., которая обрабатывается для определения погодных условий и/или условий освещения вблизи соответствующего датчика в, по меньшей мере, одно время или один период. Затем, можно определить параметры настройки освещения и/или питания для выбранных осветительных устройств в соответствии с найденными погодными условиями и/или условиями освещения. В соответствии с вариантами осуществления настоящей системы предлагается система управления, которая может устанавливать конфигурацию освещения первого осветительного устройства в соответствии с информацией датчиков, принятой из второго осветительного устройства. Таким образом, например, если информация датчиков из второго осветительного устройства указывает на опасное условие (например, опасность на пути, например, посторонний объект, дорожно-транспортное происшествие, обледенение и т.п.), то система может установить конфигурацию освещения, включающую в себя, по меньшей мере, что-то одно из картины распределения освещения (например, формы освещаемой зоны), интенсивности освещения (например, яркости), спектральной характеристики освещения (цвета), поляризации освещения, частоты освещения и т.п., первого осветительного устройства в соответствии с информацией датчиков, принятой из второго осветительного устройства.

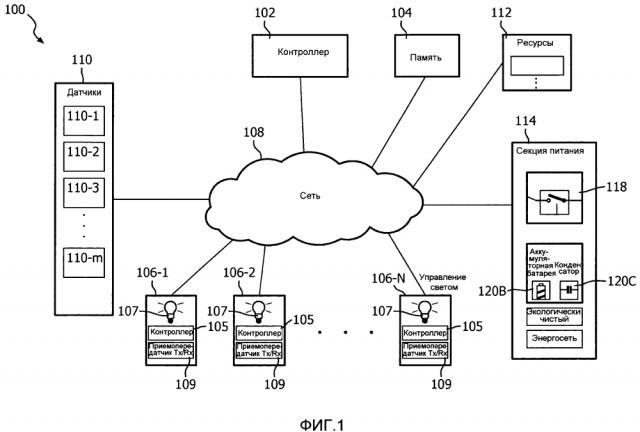

На фиг. 1 приведена схема системы 100 освещения в соответствии с вариантами осуществления настоящей системы. Система 100 освещения может содержать одно или более из контроллера 102, памяти 104, множества осветительных устройств 106-1 - 106-N (в общем, 106-x), множества датчиков 110-1 - 110-M (в общем, 110-x), погодных ресурсов 112, секции 114 питания и сети 108, которая, в соответствии с вариантами осуществления настоящей системы, может обеспечивать рабочую связь между, по меньшей мере, двумя из элементов настоящей системы.

Контроллер 102 может содержать один или более из процессоров, который может управлять всей работой системы 100. Соответственно, контроллер 102 может иметь связь с, по меньшей мере, чем-то одним из памяти 104, осветительных устройств 106-x, датчиков 110-x, секции 114 питания и/или погодных ресурсов 112, чтобы посылать (например, передавать) и/или принимать различную информацию в соответствии с вариантами осуществления настоящей системы. Например, контроллер 102 может запрашивать (например, с использованием запроса или запросов и т.п.) информацию датчиков из, по меньшей мере, одного из датчиков 110-x и/или информацию прогноза погоды из погодных ресурсов 112 и может принимать соответствующую информацию (например, результаты запроса и т.п.) из датчиков 110-x и/или ресурсов, которую можно обрабатывать для определения параметров настройки освещения (например, стратегии освещения) для, по меньшей мере, одного из осветительных устройств 106-x. Кроме того, контроллер 102 может хранить информацию (например, информацию о прошлых периодах), которую контроллер принимает и/или формирует, в памяти 104 для дальнейшего использования, например, для определения характеристик освещения и/или зарядки в соответствии с вариантами осуществления настоящей системы. По мере того, как контроллером 102 принимается новая информация, хранимая информация может обновляться контроллером 102. Контроллер 102 может содержать множество процессоров, которые могут быть расположены локально или удаленно друг от друга и могут быть связаны между собой по сети 108.

В соответствии с вариантами осуществления настоящей системы, контроллер 102 может управлять сетью 108 или ее секциями, чтобы распределять электроэнергию из выбранных источников, которые могут быть доступны по «энергосети» (например, муниципальной энергосистеме и т.п.) и/или из «экологически чистых» источников (например, солнечных, гидроэлектрических, химических, водородных и/или ветряных источников питания), для непосредственного использования и/или накопления с целью использования впоследствии в соответствии с выбранными и запланированными параметрами настройки освещения и/или питания. Таким образом, варианты осуществления настоящей системы могут планировать вперед на основании прошлых, настоящих и будущих прогнозируемых погодных условий и соответственно планировать конфигурации и характеристики распределения и выработки электроэнергии. Следовательно, в случае, когда ожидается ветреный вечер, варианты осуществления настоящей системы могут выбрать ветряную выработку электроэнергии для питания осветительных устройств, чтобы сберечь энергию аккумуляторных батарей для продления срока службы аккумуляторных батарей (например, в результате уменьшения частоты перезарядок и/или оптимизации скоростей зарядки). Таким образом, система может распределять электроэнергию в соответствии с параметрами настройки системы и фактической или прогнозируемой погодой. Соответственно, система может заряжать накопительные устройства в соответствии с параметрами настройки системы и/или фактической или прогнозируемой погодой. Кроме того, за счет способности к прогнозированию параметров настройки освещения вследствие фактической или прогнозируемой погоды, система может определять отбор электроэнергии осветительными устройствами и может подготавливать источники питания (например, аккумуляторные батареи, конденсаторы, топливные элементы, химические источники тока, тепловые элементы и т.п.) для накопления электроэнергии на основании фактической или прогнозируемой погоды.

Например, контроллер 102 может определять расчетную потребность в электроэнергии с течением времени (например, по меньшей мере, одного из осветительных устройств 106-x) и сравнивать упомянутую потребность с пороговыми требованиями к работоспособности источника питания (например, аккумуляторной батареи, «энергосети», конденсатора и т.п.) с течением времени, и, если определяется, что прогнозируемая потребность в электроэнергии превышает пороговые требования к работоспособности источника питания, то контроллер 102 может настроить конфигурацию системы так, чтобы питание могли подавать другие источники питания. Однако, предполагается также, что контроллер 102 может выбирать энергонакопительные устройства в соответствии с показателем значимости (например, рангом). Следовательно, например, экологически чистые источники могут иметь показатель значимости выше, чем традиционный источник на ископаемом топливе (например, «энергосеть» и т.п.). Кроме того, контроллер 102 может определять параметры настройки освещения (например, картину распределения освещения, интенсивность освещения, спектральную характеристику освещения, поляризацию освещения, частоту освещения и т.п.) для соответствующего осветительного устройства 106-x и может определять потребность в электроэнергии в соответствии с найденными конфигурациями освещения. Кроме того, контроллер 102 может запрашивать метеосводки из ресурсов 112 и может определять, когда следует заряжать выбранные энергонакопительные устройства в соответствии с параметрами настройки системы, на основании полученной информации метеосводок и/или информации о прошлых периодах (например, статистической информации и т.п.). Соответственно, система может содержать статистические и/или эвристические механизмы для согласования данных.

Сеть 108 может включать в себя, по меньшей мере, одну сеть и может допускать связь между, по меньшей мере, чем-то одним из контроллера 102, памяти 104, ресурсов 112, осветительных устройств 106-x, датчиков 110 и/или секции 114 питания, с использованием любой подходящей схемы передачи, например, проводной и/или беспроводной схем связи. Соответственно, сеть 108 может включать в себя, по меньшей мере, одну такую сеть, как региональная сеть (WAN), локальная сеть (LAN), телефонная сеть (например, поколений 3G, 4G и т.п., многостанционного доступа с кодовым разделением каналов (CDMA), глобальная система для мобильной (GSM) сети, сеть традиционной службы телефонной связи (POT)), одноранговая (P2P) сеть, сети WiFi™ (wireless fidelity), сеть Bluetooth™, специализированная сеть и т.п.). Кроме того, сеть 108 может включать в себя, по меньшей мере, одну электросеть, которая может обеспечивать питание системы 100 посредством, например, традиционных источников (например, «энергосети») и/или «экологически чистых» источников, например, солнечных, гидроэлектрических, ветряных, топливных элементов, химических, тепловых, аккумуляторных и т.п. Соответственно, сеть 108 может включать в себя схемы переключения питания, которые могут быть включены в состав секции 114 питания для переключения питания на/с заданного получателя/источника электрической энергии.

Память 104 может включать в себя любую подходящую долговременную память и может хранить информацию, используемую системой, например, информацию, относящуюся к рабочему коду, прикладным программам, параметрам настройки, предыстории, пользовательскую информацию, учетную информацию, погодную информацию, информацию о конфигурации системы, расчеты, основанные на упомянутой информации, и т.п. Память 104 может включать в себя один или более блоков памяти, которые могут быть расположены локально или удаленно друг от друга (например, в наземной сети (SAN)).

Ресурсы 112 могут содержать ресурсы погодной информации, например, специализированные и/или сторонние погодные ресурсы (например, Национальной метеорологической службы, Accuweather™ и т.п.), которые могут предоставлять погодную информацию, например, метеосводки и/или прогнозы погоды (в общем, информацию прогноза погоды, которая может включать в себя информацию прогноза фактической или ожидаемой погоды) в контроллер 102 и/или осветительные устройства 106-x. Кроме того, ресурсы 112 могут включать в себя прикладные программы по метеосводкам для обработки информации, которая может быть отправлена в ресурсы 112, например, информации датчиков и/или метеосводок, и обеспечивать соответствующую информацию прогноза погоды. Таким образом, прикладные программы по метеосводкам могут дополнительно уточнять метеосводку для зоны и/или на период времени, с использованием информации датчиков, полученной датчиками, например, датчиками 110-x.

Секция 114 питания может содержать источники питания, которые могут содержать традиционные источники (например, на основе «энергосети» (например, муниципальной энергосистеме)) или «экологически чистые» источники (например, такие «экологически чистые» источники, как гидроэлектрические, солнечные, ветряные источники и т.п.) и/или их комбинации. Кроме того, «экологически чистая» электроэнергия может подаваться локально (например, от локальной аккумуляторной батареи, солнечного элемента и т.п.) или может подаваться по энергосети для электроснабжения от, по меньшей мере, одного удаленного «экологически чистого» источника. Соответственно, система 100 может содержать множество «экологически чистых» устройств для выработки электроэнергии, например, солнечных элементов и/или ветряных и/или гидродинамических генераторов. Кроме того, секция 114 питания может содержать активные и/или пассивные компоненты, например, сети, переключатели и т.п. (в общем, цепи 118 питания), для транспортировки и/или переключения питания на или от, по меньшей мере, один источник(а) питания (например, «энергосистему», аккумуляторную батарею 120B и/или емкостной накопитель 120C энергии и т.п.) в соответствии с параметрами настройки энергии системы. Параметры настройки энергии системы могут определяться контроллером 102 на основании, например, погодной информации, информации о снабжении электроэнергией (например, касающейся перерыва питания, ожидаемого в 12:00 на 3 часа, и т.п.), параметров настройки освещения (например, полное, энергосберегающее и т.п.), потребного питания и т.п. Соответственно, цепи 118 питания могут быть сконфигурированы в соответствии с параметрами настройки энергии, чтобы переключать питание на источники и/или от них (например, «энергосистему», аккумуляторную батарею, солнечные элементы, конденсаторы, тепловой аккумулятор, химический аккумулятор, топливные элементы и т.п.). Таким образом, контроллер 102 может конфигурировать секцию 114 питания с помощью параметра настройки питания, например, первое осветительное устройство 106-1 может работать с питанием от «энергосети», тогда как второе осветительное устройство 106-2 может работать с питанием от аккумуляторной батареи, а третье осветительное устройство 106-3 может работать на солнечной энергии, обеспечиваемой солнечным элементом (например, в удаленном местоположении), и т.п., по требованию. В общем, контроллер 102 и/или другие секции системы (например, по меньшей мере, что-то одно из датчиков, осветительных устройств и секции питания) могут работать как модуль управления питанием. В соответствии с вариантами осуществления настоящей системы, модуль управления питанием может определять питание, требующееся системе в различное время, и, тем самым, управлять потреблением и/или выработкой электроэнергии для распределения электроэнергии в осветительные устройства, накопительные устройства, источники и т.п.

Например, контроллер 102 может запросить секцию 114 питания о выдаче информации, относящейся к источникам питания, например, имеющему место снабжению (например, в течение дня, по датам, часам и т.п.), зарядке (например, 80% от 100 килоВатт·час (кВт·час)), рабочему состоянию (выключенному из работы, рабочему, 50% надежности и т.п.) и т.п. Энергонакопительные устройства 120 могут содержать такие энергонакопительные элементы, как аккумуляторные батареи 120B, конденсаторы 120C, химические источники тока, топливные элементы, тепловые элементы и т.п., которые могут накапливать энергию для последующего использования системой 100, и которые могут быть расположены локально и/или удаленно друг от друга. Например, по меньшей мере, один накопительный элемент типа аккумуляторных батарей, конденсаторов и т.п., может быть расположен в, по меньшей мере, одном соответствующем осветительном устройстве 106-x и может быть селективно сконфигурирован для зарядки и/или подачи питания в выбранное осветительное устройство 106-x, которое может включать в себя соответствующее осветительное устройство 106-x и/или другое осветительное устройство 106-x. Электроэнергия, обеспечиваемая секцией 114 питания, может вырабатываться традиционными источниками и/или «экологически чистыми» источниками и может селективно накапливаться, распределяться и/или потребляться (например, выбранными осветительными устройствами и т.п.) в соответствии с выбранной конфигурацией системы.

Датчики 110 могут содержать множество датчиков, например, датчики 110-1 - 110-M (в общем, 110-x), которые могут формировать информацию от датчиков, например, изобразительную информацию, статусную информацию (например, осветительное устройство действует, бездействует и т.п.), радиолокационную информацию (например, доплеровскую информацию и т.п.), геофизическую информацию (например, геофизические координаты, полученные из, например, глобальной системы местоопределения (GPS)), информацию о давлении, информацию о влажности и т.п. Датчики 110-x могут быть расположены в, по меньшей мере, одном геофизическом местоположении и могут сообщать о своем местоположении в контроллер 102. Каждый датчик 110-x может содержать сетевой адрес или другой адрес, который можно использовать для идентификации датчика.

Осветительные устройства 106-x могут содержать, по меньшей мере, что-то одно из секции 109 приемопередатчика (Tx/Rx), контроллера 105 (который может быть частью контроллера 102), источников 107 освещения, например, ламп (например, газоразрядных ламп и т.п.), светоизлучающих диодов (СД), ламп накаливания, люминесцентных ламп и т.п., и могут работать с управлением от контроллера 105. Кроме того, источники освещения могут быть сконфигурированы в виде матрицы (например, матрицы 10Ч10 источников освещения), в которой системой может осуществляться активное управление такими характеристиками освещения, как картина распределения, интенсивность, спектральная характеристика (например, цветовой оттенок, цвет и т.п.), поляризация, частота и т.п. освещения, от, по меньшей мере, одного из множества источников освещения и/или картиной распределения света для множества источников освещения. Осветительные устройства 106 могут дополнительно содержать, по меньшей мере, один элемент 130 управления светом, например, активную решетку отражателей для активного управления картинами распределения освещения от, по меньшей мере, одного источника освещения из множества источников освещения. Например, по меньшей мере, одну активную решетку отражателей можно устанавливать в заданное положение электронными средствами и/или подвергать иному манипулированию для обеспечения (например, посредством отражения, преломления и/или пропускания) освещения от, по меньшей мере, одного источника освещения в искомой зоне, с управлением, тем самым, картиной распределения освещения (например, управлением формой и/или размером картины распределения освещения, например, как описано ниже со ссылкой на позицию 235-8). Кроме того, по меньшей мере, одной активной решеткой отражателей можно управлять электронными средствами для управления интенсивностью освещения (например, в люменах) картины распределения освещения, как поясняется ниже. Кроме того, элементы 130 управления светом могут содержать, по меньшей мере, один активный фильтр, которым можно управлять для управления прохождением освещения сквозь данный фильтр (например, посредством коэффициента пропускания), спектральной характеристикой освещения и/или поляризацией освещения для освещения, проходящего сквозь данный фильтр. Кроме того, контроллер может управлять спектральной характеристикой освещения и/или световым выходом (например, в лм/м²) посредством, по меньшей мере, одного из источников освещения. Таким образом, контроллер может управлять интенсивностью освещения посредством управления выходным освещением источника освещения. Аналогично, контроллер может управлять двумя источниками освещения для управления картиной распределения освещения.

Следовательно, характеристики освещения, например, картина распределения освещения, интенсивность освещения, спектральная характеристика освещения, поляризация освещения и т.п., по меньшей мере, одного осветительного устройства могут быть управляемыми контроллерами 105 и/или соответствующим осветительным устройством 106-x. Каждое осветительное устройство 106-x и/или группы осветительных устройств может и/или могут содержать сетевой адрес и/или другую идентификационную информацию, чтобы передачи информации из/в осветительное устройство 106-x можно было направлять соответствующим образом. Идентифицирующая информация осветительного устройства может дополнительно содержать геофизическое местоположение.

На фиг. 2 представлен вид в перспективе системы 200 освещения в соответствии с вариантами освещения настоящей системы. Система 200 освещения может быть аналогичной системе 100 освещения и может содержать множество осветительных устройств 206-1 - 206-N, которые могут освещать поверхность 201, например, улицы/тротуара и т.п., с управляемой картиной 231-x распределения освещения. По меньшей мере, одно из осветительных устройств 206-x может содержать, по меньшей мере, что-то одно из источника 207 освещения, аккумуляторной батареи 220, контроллера 205, секции 209 Tx/Rx (приемопередатчика) и солнечного элемента 222. Источник 207 освещения может содержать, по меньшей мере, одну лампу, например, СД, газоразрядную лампу, люминесцентную лампу, лампу накаливания и т.п., которая может обеспечивать освещение под управлением контроллера 205. Секция 209 Tx/Rx (приемопередатчика) может передавать и/или принимать информацию, например, информацию датчиков, информацию о параметрах настройки освещения, информацию о параметрах настройки питания и т.п., в и/или из контроллер(а) (например, контроллер(а) 102), другие(их) осветительные(ых) приборы(ов) 206-x, секцию(ии) питания, датчики(ов) и т.п. Аккумуляторная батарея 220 может получать энергию, вырабатываемую соответствующим солнечным элементом 222, и может селективно накапливать энергию для последующего использования, по меньшей мере, одним выбранным осветительным устройством 206-x. Кроме того, по меньшей мере, одно из осветительных устройств 206-x может содержать датчики, например, инфракрасный (ИК) температурный датчик 226, датчик 228 температуры воздуха (например, окружающего воздуха), радиолокационный датчик 230 (например, доплеровский радиолокационный датчик для определения атмосферных осадков), датчик 232 изображения и т.п., которые могут включаться в состав информации датчиков, предоставляемой в контроллер в соответствии с вариантами осуществления настоящей системы. Например, температурный ИК датчик 226 может сообщать такую температуру, как температура земли в, по меньшей мере, одном местоположении около соответствующего осветительного устройства 206-x. Датчик 228 температуры воздуха может обеспечивать информацию о температуре воздуха вблизи соответствующего осветительного устройства 206-x. Кроме того, датчик изображения может обеспечивать изобразительную информацию (например, информацию, которую можно обрабатывать для определения атмосферных условий, например, идет ли дождь, требуемых уровней освещения и т.п.).

Контроллер может обрабатывать информацию датчиков и/или погодную информацию (например, полученную от третьей стороны, например, из ресурса Accuweather™ и т.п.) и определять параметр настройки освещения в соответствии с погодной информацией и/или информацией от датчиков. Затем, контроллер может формировать соответствующую информацию о параметрах настройки освещения, которая может передаваться в, по меньшей м
