Способ автоклавной обработки
Патент 260472
Авторы
- Научно исследовательский институт бетона , железобетона
- С. А. Миронов, М. Я. Кривицкий, Л. А. Малинина, А. Н. Счастный, В. В. Михайловский, В. А. Тришин , Н. Н. Скубаренко
Классы МПК
Способ автоклавной обработки
Иллюстрации
Реферат

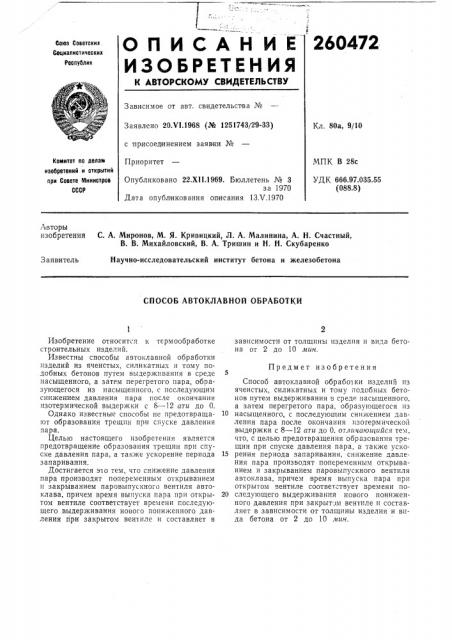

О П И С А Н И Е 260472
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Саез Саеетакиз
Сециелистическик
Республик
Зависимое от авт. свидетельства №
Заявлено 20.VI.1968 (№ 1251743/29-33) с присоедстнением заявки №
Приоритет
Кл. 80а, 9/10
Комитет па делам изайретений и аткрытий при Сввете Министрав
СССР
МПК В 28с
УДК 666.97.035,55 (088.8) Опубликовано 22.Х11.1969. Бюллетень № 3 за 1970
Дата опубликования описания 13.V.1970
Лвторьт изобретения
С. А. Миронов, М. Я. Кривицкий, Л. А, Малинина, А. Н. Счастный, В. В. Михайловский, В. А. Тришин и Н. Н. Скубаренко
Научно-исследовательский институт бетона и железобетона
3 аявитель
СПОСОБ АВТОКЛАВНОЙ ОБРАБОТКИ
Изобретение относится к термообработке строительных изделий.
Известны способы автоклавной обработки изделий из ячеистых, силикатных и тому подобных бетонов путем выдерживания в среде насыщенного, а затем перегретого пара, образующегося из насыщенного, с последующим снижением давления пара после окончания пзотермической выдержки с 8 — 12 ати до О.
Однако известные способы не предотвращают образования трещин при спуске давления пара.
Целью настоящего изобретения является предотвращение образования трещин при спуске давления пара, а также ускорение периода запаривания.
Достигается зто тем, что снижение давления пара производят попеременным открыванием и закрыванием паровыпускного вентиля автоклава, причем время выпуска пара при открытом вентиле соответствует времени госледующего выдерживания нового пониженного давления при закрытом вентиле и составляет в зависимости от толщины изделия и вида бетона от 2 до 10 мин.
Предмет изобретения
Способ автоклавной обраоо1ки изделий из ячеистых, силикатных и тому подобных бетонов путем выдерживания в среде насыщенного, а затем перегретого пара, образующегося пз
10 насыщенного, с последующим снижением давления пара после окончания пзогермической выдержки с 8 — 12 ати до О, отличающийся тем, что, с целью предотвращения ооразованпя трещин при спуске давления пара, а также уско15 рения периода запаривания, снижение давления пара производят попеременным открыванием и закрыванием паровыпускного вентиля автоклава, причем время выпуска пара прп открытом вентиле соответствует времени по20 следующего выдерживання нового пониженного давления при закрытом вентиле и составляет в зависимости от толщины изделия и вида бетона от 2 до 10 мин.
