Электронное устройство, способ передачи информации стереоскопического изображения электронным устройством и способ приема информации стереоскопического изображения электронным устройством

Электронное устройство, способ передачи информации стереоскопического изображения электронным устройством и способ приема информации стереоскопического изображения электронным устройством

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение Настоящее изобретение относится к электронному устройству, способу передачи информации стереоскопического изображения электронным устройством и к способу приема информации стереоскопического электронным устройством и, в частности, к электронному устройству, которое составляет систему отображения изображения для отображения стереоскопического изображения.

Уровень техники

В последние годы, например, получили широкое распространение цифровые интерфейсы, такие как HDMI (мультимедийный интерфейс высокой четкости), в качестве интерфейса передачи данных для передачи с высокой скоростью данных изображений или речи из устройств источника устройству получения. Устройства источники представляют собой, например, мобильный телефон, игровой автомат, устройство записи DVD (цифровой универсальный диск) или телевизионную приставку и, в дополнение к перечисленному выше, существует AV источник (аудио-визуальный источник). Устройства потребители представляют собой, например, телевизионный приемник, проектор и в дополнение к перечисленному выше, дисплей. Например, подробное описание изобретения в отношении стандартов HDMI раскрыто в непатентной литературе.

Список литературы

Не патентная литература

NPL 1: High-Definition Multimedia Interface Specification Version 1.4, June 5,2009

Раскрытие изобретения

Техническая задача

В HDMI средство передачи передает 3D возможны устройства получателя на устройство источник в EDID (Улучшенные расширенные данные идентификации устройства отображения). В отношении средств передачи, существуют следующие проблемы.

(1) Когда устройство получателя и устройство источник соединены друг с другом, в случае, когда генерируется изменение 3D возможности на стороне устройства получателя, устройство источник должно считывать, по меньшей мере, блок 2 EDID (256 байтов) каждый раз, включающий в себя информацию, в дополнение к 3D информации. Если эта информация представляет собой только 3D информацию, необходимо передавать только от нескольких байтов до десяти лишних байтов, однако, учитывая указанное выше, поскольку передача становится длительной, и происходит существенное потребление энергии при считывании, средство передачи не пригодно для мобильного устройства, которое работает от батареи.

(2) В случае, когда генерируют изменение EDID, устройство получателя генерирует импульс малой амплитуды длительностью минимум 100 мс в качестве сигнала HPD (оперативное обнаружение подключения), и уведомление об изменении передают на устройство источник. Таким образом, после изменения на стороне устройства получателя проходит по меньшей мере 100 мс, пока устройство источник возможно будет распознано, и к этому добавляется время для распознавания 3D информации путем считывания EDID, что приводит к задержке по времени, которая влияет на отклик устройства источника.

Кроме того, в HDMI, в качестве средства для передачи 3D информации между устройством получения и устройством источником существует только EDID для передачи от устройства получения на устройство источник и информационный фрейм, специфичный для поставщика HDMI, для передачи от устройства источника на устройство получения. Для достаточной степени достижения 3D функций, дополнительно требуется средство для передачи множества 3D информации с высокой скоростью в обоих направлениях. Однако в текущем HDMI, средство, описанное выше, еще не было определено.

Цель настоящей технологии состоит в том, чтобы обеспечить способность эффективной передачи с высокой скоростью информации стереоскопического изображения (3D информация) между электронными устройствами.

Решение задачи

В соответствии с аспектом настоящей технологии, настоящее изобретение обеспечивает электронное устройство, включающее в себя регистр, в который заранее записана функциональная информация; модуль передачи уведомления об изменении, для передачи, при изменении информации стереоскопического изображения, записанной в регистре, уведомления об изменении на внешнее устройство; модуль приема команды считывания для приема команды считывания, передаваемой внешним устройством, в соответствии с уведомлением об изменении, переданным модулем передачи уведомления об изменении, и информации адреса информации стереоскопического изображения в регистре; и модуль передачи информации стереоскопического изображения для считывания информации стереоскопического изображения из адреса в регистре, соответствующего адресу информации, принятому модулем приема команды считывания, и передачи информации стереоскопического изображения на внешнее устройство.

В настоящем изобретении предусмотрен регистр, в который заранее записана различная функциональная информация, включающая в себя информацию о стереоскопическом изображении (3D информацию). При генерировании изменения информации стереоскопического изображения, записанной в регистре, передают уведомление об изменении на внешнее устройство с помощью модуля передачи уведомления об изменении. В ответ на передачу уведомления об изменении, передают команду считывания и информацию адреса для информации стереоскопического изображения в регистре от внешнего устройства.

Команду считывания и информацию адреса принимают в модуле приема команды считывания. Затем с помощью модуля приема информации стереоскопического изображения, считывают информацию стереоскопического изображении из адреса регистра, соответствующего информации адреса, и передают на внешнее устройство. В настоящем изобретении, например, информация стереоскопического изображения включает в себя информацию о структуре и видеоформате данных для данных стереоскопического изображения, которыми может управлять само устройство.

Как описано выше, в настоящем изобретении, когда генерируются изменения информации стереоскопического изображения, записанной в регистр, когда уведомление об изменении передают на внешнее устройство на основе считываемой команды, передаваемой внешним устройством, в ответ на уведомление об изменении, информацию об изменившемся стереоскопическом изображении немедленно передают на внешнее устройство. В этом случае, на основе информации адреса внешнего устройства, только информацию стереоскопического изображения считывают из регистра и передают на внешнее устройство. Поэтому, информация стереоскопического изображения может быть эффективно передана на внешнее устройство с высокой скоростью.

Кроме того, в соответствии с другим аспектом настоящего изобретения, настоящее изобретение обеспечивает электронное устройство, которое включает в себя модуль приема уведомления об изменении для приема уведомления об изменении для информации стереоскопического изображения, уведомление о котором пришло от внешнего устройства, имеющего регистр, в который заранее записана функциональная информация; модуль передачи команды считывания для передачи команды считывания и информации адреса информации о стереоскопическом изображении в регистре на внешнее устройство в соответствии с уведомлением об изменении, принятом в модуле приема уведомления об изменении; и модуль приема информации стереоскопического изображения для приема информации стереоскопического изображения, считанной и переданной из регистра на внешнее устройство, соответствующей команде считывания, переданной модулем передачи команды считывания, и информации адреса информации стереоскопического изображения, переданной модулем передачи команды считывания.

В настоящей технологии внешнее устройство включает в себя регистр, в котором заранее записывают функциональную информацию. Когда генерируется изменение в информации стереоскопического изображения (информация 3D), записанной в регистр, уведомление об изменении передают от внешнего устройства. Уведомление об изменении принимает модуль приема уведомления об изменении. В ответ на уведомление об изменении модуль передачи команды передает команду считывания и информацию адреса информации стереоскопического изображения в регистре.

Информацию стереоскопического изображения считывают из адреса в регистре, соответствующего информации адреса, и передают от внешнего устройства. Как описано выше, информацию стереоскопического изображения, переданную от внешнего устройства, принимают с помощью модуля приема информации стереоскопического изображения. В настоящей технологии, например, в информацию стереоскопического изображения включена информация о структуре и видеоформате данных стереоскопического изображения, которыми может управлять внешнее устройство.

Как можно видеть из представленного выше, в настоящем изобретении, при генерировании изменения в информации стереоскопического изображения, записанной в регистр, во внешнем устройстве, уведомление об изменении передают от внешнего устройства, и путем передачи команды считывания на внешнее устройство, измененную информацию стереоскопического изображения немедленно передают от внешнего устройства. Затем, в этом случае, на основе информации адреса, которую передают на внешнее устройство, во внешнем устройстве, только информацию стереоскопического изображения считывают из регистра и передают. Поэтому, информация стереоскопического изображения может быть эффективно принята от внешнего устройства с высокой скоростью.

Кроме того, в соответствии с другим аспектом настоящей технологии, настоящее изобретение обеспечивает электронное устройство, которое включает в себя модуль передачи запроса на запись для передачи запроса на запись информации стереоскопического изображения на внешнее устройство, имеющее регистр, в котором может быть записана информация стереоскопического изображения; модуль приема разрешения на запись для приема разрешения на запись, переданного внешним устройством, соответствующее запросу на запись, переданному модулем передачи запроса на запись; и модуль передачи информации стереоскопического изображения для передачи команды записи, информацию адреса информации стереоскопического изображения в регистре и информацию стереоскопического изображения на внешнее устройство в соответствии с разрешением на запись, принятым в модуле приема разрешения на запись.

В настоящей технологии регистр, в котором записывают различную функциональную информацию, заранее включающую в себя информацию стереоскопического изображения (3D информацию), включен на внешнее устройство. Запрос на запись информации стереоскопического изображения передают на внешнее устройство с помощью модуля передачи запроса на запись. В ответ на запрос на запись, передают разрешение на запись от внешнего устройства. Разрешение на запись принимают с помощью модуля приема разрешения на запись. В ответ на разрешение на запись, команду записи, информацию адреса информации стереоскопического изображения в регистре и информацию стереоскопического изображения передают на внешнее устройство с помощью модуля передачи информации стереоскопического изображения. Во внешнем устройстве команду записи, которую передают, как описано выше, информацию адреса информации стереоскопического изображения в регистре и информацию стереоскопического изображении принимают, и информацию стереоскопического изображения записывают по адресу в регистре, соответствующему информации адреса.

В настоящей технологии, например, в информацию стереоскопического изображения, которую передают на внешнее устройство, включена информация о структуре и видеоформате данных стереоскопического изображения, которыми может управлять само устройство. Кроме того, в настоящей технологии, например, дополнительно включен модуль отображения стереоскопического изображения, и также включена информация стереоскопического изображения, которую передают на внешнее устройство, информация о системе отображения информации стереоскопического изображения модуля отображения информации стереоскопического изображения. Кроме того, в настоящей технологии дополнительно включен, например, модуль отображения информации стереоскопического изображения и в информацию стереоскопического изображения, которую передают на внешнее устройство, включена информация о местоположении наблюдателя модуля отображения стереоскопического изображения в информацию стереоскопического изображения, которую передают на внешнее устройство.

Кроме того, в настоящей технологии, например, внешнее устройство дополнительно включает в себя модуль отображения информации стереоскопического изображения. Кроме того, в настоящей технологии, например, внешнее устройство включает в себя модуль отображения стереоскопического изображения, в котором ступенчатые линзы расположены на экране отображения, и информация о величине сдвига и угле поворота ступенчатых линз в вертикальном и поперечном направлениях или информация о величине сдвига и угле поворота изображения в вертикальном и поперечном направлениях, или обе, включены в информацию стереоскопического изображения, которую передают на внешнее устройство.

Кроме того, в настоящей технологии, например, внешнее устройство включает в себя модуль отображения стереоскопического изображения, и информация о местоположении отображения субтитров включена в информацию стереоскопического изображения, передаваемой на внешнее устройство. Кроме того, в настоящей технологии, например, модуль отображения стереоскопического изображения обеспечивает способность восприятия стереоскопического изображения, используя очки с затвором, при этом информация ВКЛЮЧЕНИЯ\ВЫКЛЮЧЕНИЯ стереоскопического изображения включена в информацию стереоскопического изображения, передаваемую на внешнее устройство.

Кроме того, в настоящей технологии, например, внешнее устройство включает в себя модуль отображения стереоскопического изображения, обеспечивающий восприятие стереоскопического изображения, с использованием очков с затвором, и информация ' ВКЛЮЧЕНИЯ\ВЫКЛЮЧЕНИЯ стереоскопического изображения включена в информацию стереоскопического изображения, передаваемую на внешнее устройство. Кроме того, в настоящем изобретении, например, электронное устройство дополнительно включает в себя модуль передачи данных изображения для передачи данных стереоскопического изображения на внешнее устройство, и информацию о структуре и видеоформате данных стереоскопического изображения, включенную в информацию стереоскопического изображения, передаваемую на внешнее устройство.

Как описано выше, в настоящем изобретении, запрос на запись передают на внешнее устройство и, когда разрешение на запись принимают от внешнего устройства, соответствующего представленному выше, информацию стереоскопического изображения (3D информацию) передают на внешнее устройство. Поэтому, информация стереоскопического изображения может быть эффективно передана на внешнее устройство с высокой скоростью.

Кроме того, в соответствии с еще одним, другим аспектом настоящей технологии, настоящая технология обеспечивает электронное устройство, включающее в себя регистр, в котором может быть записана информация стереоскопического изображения; модуль приема запроса на запись для приема запроса на запись информации стереоскопического изображения в регистр от внешнего устройства; модуль передачи разрешения на запись для передачи разрешения на запись на внешнее устройство, в соответствии с запросом на запись, принятым в модуле приема запроса на запись; и модуль управления записью для приема команды записи, переданной от внешнего устройства, информации адреса информации стереоскопического изображения в регистре и информации стереоскопического изображения в соответствии с разрешением на запись, переданным модулем передачи разрешения на запись, и записи принятой информации стереоскопического изображения по адресу в регистре, соответствующему принятой информации адреса.

В настоящей технологии электронное устройство включает в себя регистр, выполненный с возможностью записи информации стереоскопического изображения. С помощью модуля приема запроса на запись принимают запрос на запись информации стереоскопического изображения, переданной внешним устройством. В ответ на информацию записи разрешение на запись передают на внешнее устройство модулем передачи разрешения на запись. В ответ на разрешение на запись от внешнего устройства передают команду записи, информацию адреса информации стереоскопического изображения в регистре и информацию стереоскопического изображения. Затем команду записи, информацию адреса информации стереоскопического изображения в регистре и информацию стереоскопического изображения принимают с помощью модуля управления записью, и информацию стереоскопического изображения записывают по адресу в регистре, соответствующем информации адреса.

Как описано выше, в настоящем изобретении, когда запрос на запись передают от внешнего устройства, путем передачи разрешения на запись на внешнее устройство, информацию стереоскопического изображения (3D информацию) немедленно передают от внешнего устройства. Поэтому, стереоскопическое изображение может быть эффективно принято от внешнего устройства с высокой скоростью.

Полезные эффекты изобретения

В соответствии с настоящей технологией, информация стереоскопического изображения (3D информация) может быть эффективно передана между электронными устройствами с высокой скоростью.

Краткое описание чертежей

На фиг.1 показана блок-схема примера конфигурации системы отображения изображения для варианта осуществления в соответствии с существующей технологией.

На фиг.2 показана блок-схема примера конфигурации мобильного телефона и телевизионного приемника, которые составляют систему отображения изображения.

На фиг.3 показана схема примера конфигурации модуля передачи MHR, такого как мобильный телефон, представляющий собой устройство источник MHL, и модуля приема MHL, такого как телевизионный приемник, представляющий собой устройство получения MHL.

На фиг.4 показана схема конфигурации регистра, используемого для MHL.

На фиг.5 показана схема примера конфигурации модуля передачи HDMI устройства источника HDMI и модуля приема HDMI устройства получения HDMI.

На фиг.6 показана схема, которая представляет, как сразу после соединения устройства получения HDMI с устройством источником HDMI, в линии HPD (на выводе 19) устанавливают низкий потенциал (L) на период 100 мс или более.

На фиг.7 показана схема, которая представляет, что в MHL моделируется процесс, соответствующий понижению потенциала (L) в линии HPD HDMI, используя команду MSC и время, соответствующее понижению потенциала в линии HDP на 50 мс или более.

На фиг.8 показана схема состояния выделения параметра регистра допустимой нагрузки по току (регистры возможностей) MHL.

На фиг.9 показана схема процедуры, в которой устройство MHL (сторона запроса) считывает регистр возможностей (регистры возможностей) устройства MHL (сторона отклика).

На фиг.10 показана схема конфигурации регистра прерываний (регистров прерываний устройства).

На фиг.11 показана подробная схема "регистра RCAHNGE_INT" для "адреса 0x20" регистра прерываний.

На фиг.12 показана схема процедуры, которая, после того, как устройство MHL (сторона изменения) изменит в оконечном каскаде собственный регистр возможностей (регистры возможностей), передает уведомление об этом в устройство MHL (сторона отклика) другой стороны.

На фиг.13 показана схема примера параметров относительно 3D информации, переданной устройством получения MHL на устройство источник MHL.

На фиг.14 показана схема обязательного формата 3D, который поддерживается устройством получения MHL.

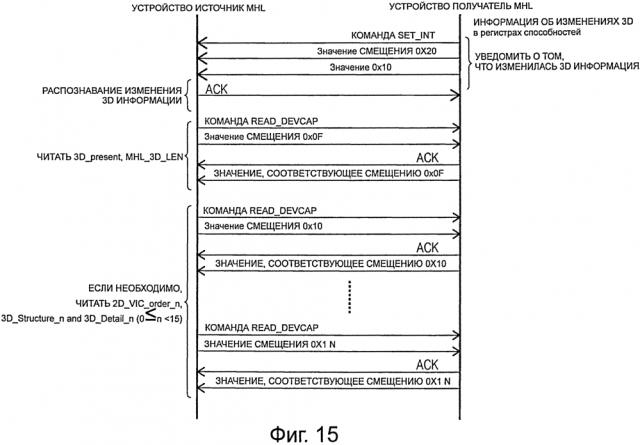

На фиг.15 показана схема последовательности процедуры, которая позволяет устройству источнику MHL считывать 3D информацию устройства получения MHL.

На фиг.16 показана схема последовательности способа передачи, с использованием сверхоперативного регистра (сверхоперативных регистров).

На фиг.17 показана схема примера 3D информации, переданной устройством получения MHL устройству источника MHL, используя способ передачи, в котором используется сверхоперативный регистр (сверхоперативные регистры).

На фиг.18 показана схема примера информации включения и выключения 3D, которая передается от устройства получения MHL на устройство источник MHL.

На фиг.19 показана схема примера информации, которую передают, чтобы уведомить устройство источник MHL о способе 3D отображения устройством получения MHL.

На фиг.20 показана схема для пояснения информации, такой как расстояние или угол относительно телевизора местоположения лица наблюдателя.

На фиг.21 показана схема примера выполнения коррекции, чтобы наблюдатель мог легко наблюдать 3D изображение, на основе местоположения лица наблюдателя.

На фиг.22 показана схема для пояснения, что в случае, когда трудно обнаружить местоположение лица наблюдателя, используя датчик обнаружения местоположения, коррекция выполняется с помощью ручной операции с использованием, например, кнопки вращения в вертикальном и поперечном направлениях телевизионного пульта дистанционного управления.

На фиг.23 показана схема примера информации, которую передают устройством получения MHL на устройство источник MHL в случае, когда ввод информации о местоположении, используя датчик обнаружения местоположения (датчик обнаружения лица) или пульт дистанционного управления, выполняют с помощью устройства получения MHL, и процесс коррекции выполняют устройством источником MHL.

На фиг.24 показана схема для пояснения структуры ступенчатой линзы системы для одной системы с прямой системой просмотра.

На фиг.25 показана схема для пояснения структура ступенчатой линзы системы для одной системы прямого просмотра.

На фиг.26 показана схема для пояснения, что в случае, когда 3D эффект оптимизируется местоположением наблюдателя в системе прямого просмотра, либо ступенчатую линзу или изображение или оба из них смещают в вертикальном и в поперечном направлениях или вращают.

На фиг.27 показана схема примера информации, которую передают от устройства источника MHL на устройство получения MHL в случае, когда ввод информации о местоположении, используя датчик обнаружения местоположения (датчик обнаружения лица) или пульт дистанционного управления, выполняют устройством источника MHL, и процесс коррекции выполняют устройством получения MHL.

На фиг.28 показана схема кадра при отображении кодированных субтитров (СС) на 2D экране.

На фиг.29 показана схема для пояснения, что три направления высота, ширина и глубина обозначаются как местоположение кадра при отображении кодированных субтитров (СС) в случае 3D.

На фиг.30 показана схема примера информации, которую передают от устройства получения MHL на устройство источник MHL в случае, когда AV поток, включающий в себя кодированные субтитры (СС), передают от устройства источника MHL.

На фиг.31 показана блок-схема примера конфигурации системы отображения изображения в случае, когда телевизионный приемник является несовместимым с MHL.

Осуществление изобретения

Далее будет описан аспект (ниже называется вариантом осуществления) для исполнения настоящего изобретения. Здесь описание выполнено в следующем порядке.

1. Варианты осуществления

2. Модификации

1. Вариант осуществления

Система отображения изображения

На фиг.1 иллюстрируется пример конфигурации системы 10 отображения изображения, предназначенной для отображения стереоскопического изображения (3D изображения), в качестве варианта осуществления. Система 10 отображения изображения выполнена на основе мобильного телефона (мобильный телефон) 100 в качестве устройства источника MHL (мобильное соединение высокой четкости) и телевизионного приемника 200, в качестве устройства получения MHL. Эти устройства соединены через кабель 300 MHL.

Далее описаны основы MHL. В основном MHL представляет собой стандарты AV (аудио-видео) цифрового интерфейса для мобильного устройства. В MHL устройство источника MHL соединено с устройством получения MHL через кабель MHL, и содержание, такое как движущиеся изображения, неподвижные изображения, речь устройства источника MHL воспроизводят в устройстве получения MHL (направление одиночного AV потока). Кроме того, между устройствами выполняют управление считыванием EDID, аутентификацию HDCP, считывание/запись регистра, дистанционное управление и т.п.(дистанционное управление в обоих направлениях), путем передачи и приема команды DDC и MSC (канал боковой полосы MHL) (взаимные направления пульта дистанционного управления).

В системе 10 отображения изображения возможно выполнять передачу информации, то есть, информацию стереоскопического изображения (ниже, соответственно, называемую "3D информацией"), относящуюся к 3D между мобильным телефоном 100 и телевизионным приемником 200, и выполнять подробную обработку. В системе 10 отображения изображения, регистр временного буфера (регистр временного буфера) или регистр возможностей (регистр возможностей) используют для передачи 3D информации. Детали регистров описаны ниже.

Например, из телевизионного приемника 200, передают информацию о структуре (3D структуре) и видеоформате данных стереоскопического изображения, которыми можно управлять в телевизионном приемнике 200, на мобильный телефон 100. Здесь 3D структура обозначает формат передачи данных стереоскопического изображения (данных 3D изображения), таких, как, например формат упаковки кадра, формат бок о бок и формат сверху и снизу. Кроме того, видеоформат обозначает разрешение, номер кадра (номер поля) и т.п. данных 3D изображения, такое как 1920x1080i@60 Гц или 1280х720Р@60 Гц.

Кроме того, например, от телевизионного приемника 200, информация о системе отображения стереоскопического изображения (системе 3D отображения) поступает на мобильный телефон 100. Здесь существуют следующие системы отображения, например, система 3D очков (3D очки) (система очков с затвором), система прямого просмотра, система с установкой на голове и т.п., в качестве системы 3D отображения. Кроме того, например, информация о местоположении наблюдателя (зрителя) 3D изображения поступает на мобильный телефон 100 от телевизионного приемника 200. Кроме того, например, наоборот, информация о местоположении наблюдателя (зрителя) стереоскопического изображения (3D изображения) поступает на телевизионный приемник 200 от мобильного телефона 100. Здесь информация о местоположении представляет собой информацию, такую, как расстояние, угол (вертикальный угол, поперечный угол и угол кручения), которые представляют местоположение лица наблюдателя относительно модуля отображения изображения, например.

Кроме того, например, возникает случай, когда система 3D отображения телевизионного приемника 200 представляет собой систему прямого просмотра, и ступенчатые линзы установлены на экране отображения. В этом случае, любая информация о величине сдвига и угле поворота ступенчатых линз в вертикальном и поперечном направлениях, и информация о величине сдвига или угле поворота изображения в вертикальном и поперечном направлениях, или обе поступают на телевизионный приемник 200 от мобильного телефона 100. Кроме того, например, информация о местоположении отображения (ширина, высота и глубина) субтитров для ввода кодированных субтитров и т.п.поступает на мобильный телефон 100 от телевизионного приемника 200.

Кроме того, например, в случае, когда система 3D отображения телевизионного приемника 200 представляет собой систему с 3D очками (система очков с затвором), информацию о включении и выключении 3D, подают на мобильный телефон 100 от телевизионного приемника 200. Кроме того, в этом случае, информация включения и выключения 3D поступает на телевизионный приемник 200 с мобильного телефона 100. Дополнительно, например, в случае, когда система 3D отображения телевизионного приемника 200 представляет собой систему 3D очков (система очков с затвором), информация о включении и выключении питания очков с затвором поступает на телевизионный приемник 200 от мобильного телефона 100. Кроме того, например, информация о 3D структуре и видеоформате переданных данных 3D изображения поступает на телевизионный приемник 200 от мобильного телефона 100.

Пример конфигурации мобильного телефона и телевизионного приемника

На фиг.2 иллюстрируется пример конфигурации мобильного телефона 100 и телевизионного приемника 200. Вначале будет описан мобильный телефон 100. Мобильный телефон 100 включает в себя модуль 101 управления, модуль 102 пользовательского оперирования, модуль 103 отображения и модуль 104 3G/4G модема, модуль 105 камеры, модуль 106 воспроизведения записи, модуль 107 обработки передачи, модуль 108 передачи MHL и терминал 109 MHL.

Модуль 101 управления управляет операциями каждого модуля мобильного телефона 100. Модуль 102 пользовательского оперирования и модуль 103 отображения составляют интерфейс пользователя и соединены с модулем 101 управления. Модуль 102 пользовательского оперирования выполнен из ключей, кнопок, наборных дисков, расположенных на корпусе, который не показан, мобильного телефона 100 или сенсорной панели, расположенной на поверхности отображения модуля 103 отображения и т.п. Модуль 103 отображения выполнен из LCD (жидкокристаллический дисплей), органической EL (электролюминесценции) и т.п.

Модем 104 3G/4G выполняет передачу данных сотового телефона. Модуль 105 камеры снимает движущиеся изображения и неподвижные изображения. Модуль 106 воспроизведения записи выполняет привод носителей записи, например, таких как встроенное запоминающее устройство (энергонезависимое запоминающее устройство) или карта памяти, и выполняют воспроизведение записи (запись и считывание). Модуль 106 воспроизведения записи выполняет воспроизведение записи передаваемых данных через модуль 104 модема. Кроме того, модуль 106 воспроизведения записи выполняет воспроизведение записи данных изображения, таких как движущиеся изображения или неподвижные изображения, и голосовых данных, получаемых через модуль 104 модема, и воспроизведение записи данных изображения, таких как движущиеся изображения или неподвижные изображения, и голосовые данные, получаемые при съемке модулем камеры (включающей в себя микрофон) 105. Кроме того, в модуле 106 воспроизведения записи, выполняется обработка кодека для сжатия данных относительно данных изображения, таких как движущиеся изображения или неподвижные изображения, получаемые при выполнении съемки модулем 105 камеры.

В соответствии с инструкцией пользователя через модуль 102 пользовательского оперирования, содержание записи носителей записи модуля 106 воспроизведения записи может отображаться, как список содержания. Кроме того, когда пользователь вводит инструкцию, выбирая один произвольный из списков содержания, используя модуль 102 пользовательского оперирования, в модуле 106 воспроизведения записи данные содержания, в отношении которого была подана инструкция, воспроизводят с носителей записи и передают на модуль 107 обработки передачи.

Здесь, также может рассматриваться случай, когда данные изображения и голосовые данные, получаемые 3G/4G модемом 104, или данные изображения и голосовые данные, получаемые модулем 105 камеры, передают в режиме реального времени. В этом случае данные содержания не представляют, однако, данные непосредственно передают на модуль 107 обработки передачи. Кроме того, также может быть рассмотрен случай, в котором после вставки карты памяти в другие устройства и записи данных содержания, карту памяти устанавливают в модуль 106 воспроизведения записи, и данные передают на модуль 107 обработки передачи.

Модуль 107 обработки передачи выполняет процесс поддержания данных, таких как движущиеся изображения, неподвижные изображения и голосовые данные, воспроизводимых модулем 106 воспроизведения записи, и передаваемых на телевизионный приемник 200 в соответствующей форме. Например, формат передачи и видеоформат данных 3D изображения преобразуют так, чтобы было возможным ими управлять в телевизионном приемнике 200. Модуль 108 передачи MHL соединен с терминалом 109 MHL. Модуль 108 передачи MHL передает данные, такие как изображения и голосовые данные, обработанные модулем 107 обработки передачи, из разъема 109 MHL, через кабель 300 MHL на телевизионный приемник 200 в одном направлении, в соответствии с передачей данных на основе стандартов MHL. Детали модуля 108 передачи MHL описаны ниже.

Далее будет описан телевизионный приемник 200. Телевизионный приемник 200 включает в себя модуль 201 управления, модуль 202 пользовательского оперирования, разъем 203 MHL, модуль 204 приема MHL, тюнер 205, антенный разъем 206, модуль 207 преобразования, модуль 208 обработки отображения и панель 209 отображения. Модуль 201 управления управляет операциями каждого модуля телевизионного приемника 200. Модуль 202 пользовательского оперирования составляет интерфейс пользователя и соединен с модулем 201 управления. Модуль 202 пользовательского оперирования выполнен из ключей, кнопок, наборных дисков, расположенных на корпусе, который не показан, телевизионного приемника 200 или пульта дистанционного управления.

Модуль 204 приема MHL соединен с разъемом 203 MHL. Модуль 204 приема MHL принимает данные изображений и голосовые данные, которые передают модулем 108 передачи MHL в одном направлении мобильного телефона 100, соединенного через кабель 300 MHL в соответствии с передачей данных на основе стандартов MHL. Модуль 204 приема MHL передает принятые данные изображения на модуль 207 преобразования. Кроме того, голосовые данные, принятые модулем 204 приема MHL, подают на модуль преобразования для голосовых данных, которые не показаны. Детали модуля 204 приема MHL описаны ниже.

Тюнер 205 принимает широковещательную передачу со спутника широковещательной передачи, цифровую наземную широковещательную передачу и т.п. Сигнал широковещательной передачи, принятый антенной, которая не показана, соединенной с антенным выводом 206, поступает на тюнер 205. Тюнер 205 получает данные изображения (сигнал изображения на экране) и голосовые данные заданной программы на основе сигнала широковещательной передачи. Модуль 207 преобразования избирательно выделяет данные изображения, принятые модулем 204 приема MHL, или данные изображения, полученные тюнером 205.

Модуль 208 обработки отображения выполняет обработку наложения субтитров, таких как кодированные между кадрами в отношении данных изображения, выделенных модулем 207 преобразования. Кроме того, в случае, когда данные изображения, выделенные модулем 207 преобразования, представляют собой данные 3D изображения, модуль 208 обработки отображения выполняет обработку формирования данных изображения в соответствии с системой 3D отображения телевизионного приемника 200 на основе его отображения изображения. Панель 209 отображения отображает изображения в соответствии с данными изображения, обработанными модулем 208 обработки отображения. Например, панель 209 отображения выполнена из LCD (жидкокристаллический дисплей), органической EL (электролюминесценции), PDP (панели плазменного дисплея) и т.п.

Пример конфигурации модуля передачи MHL и модуля приема MHL

На фиг.3 иллюстрируется пример конфигурации модуля 108 передачи MHL мобильного телефона 100 и модуля 204 приема MHL телевизионного приемника 200 на фиг.2. В модуле 108 передачи MHL предусмотрен передатчик (передатчик), и в модуле 204 приема MHL предусмотрен приемник (приемник). Модуль 108 передачи MHL и модуль 204 приема MHL соединены друг с другом через вывод и кабель MHL, используя пять линий (MHL+, MHL-, CBUS, VBUS и GND). Расположение выводов изменяется в соответствии с разъемами, описание этого предмета здесь не представлено. "MHL+" и "MHL-" представляют собой пару, составляющую витую пару, и передают AV поток и его сигнал синхронизации (тактовую частоту MHL).

CBUS используется для передачи команды DDC и команды MSC в обоих направлениях. Команда DDC используется для считывания EDID или аутентификации HDCP. Кроме того, команда MSC используется для управления считыванием EDID, считыванием и записью различных регистров, управления с пульта дистанционного управления и т.п.VBUS используется для подачи напряжения источника питания +5V из устройства
