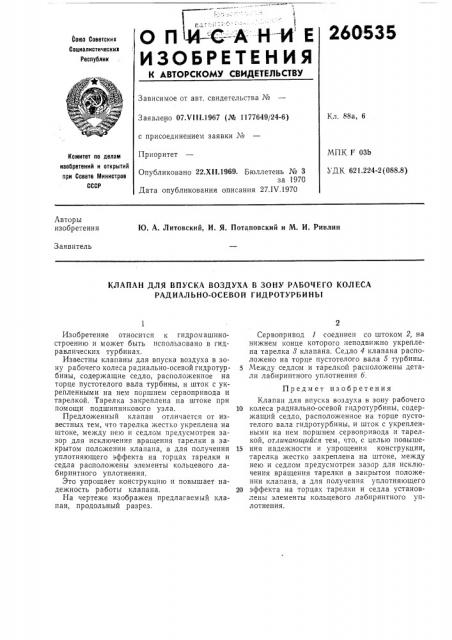

О П -И--C--А- Н

И Е

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 88а, 6

Заявлено 07Х11!.1967 (,% 1177649/24-6) с присоединением заявки №

Приоритет

МПК F 03b

УДК 621.224-2(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.XI1.1969. Бюллетень № 3 за 1970

Дата опубликования описания 27.IV.1970

Авторы изобретения

Ю. А. Литовский, И. Я. Потаповский и М. И. Ривлин

Заявитель

КЛАПАН ДЛЯ anVCaA ВОЗД А 8 ЗОН РАВО1ЕГО КОЛЕСА

РАДИАЛЬНО-ОСЕВОЙ ГИДРОТУРЬИНЬ1

Изобретение относится к гидромашиностроению и может быть использовано в гидравлических турбинах.

Известны клапаны для впуска воздуха в зону рабочего колеса радиально-осевой гидротурбины, содержащие седло, расположенное на торце пустотелого вала турбины, и шток с укрепленными на нем поршнем сервопривода и тарелкой. Тарелка закреплена на штоке при помощи подшипникового узла.

Предложенный клапан отличается от известных тем, что тарелка жестко укреплена на штоке, между нею и седлом предусмотрен зазор для исключения вращения тарелки в закрытом положении клапана, а для получения уплотняющего эффекта на торцах тарелки и седла расположены элементы кольцевого лабиринтного уплотнения.

Это упрощает конструкцию и повышает надежность работы клапана.

На чертеже изображен предлагаемый клапан, продольный разрез.

Сервопривод 1 соединен со штоком 2, на нижнем конце которого неподвижно укреплена тарелка 3 клапана. Седло 4 клапана расположено на торце пустотелого вала 5 турбины.

5 Между седлом и тарелкой расположены детали лабиринтного уплотнения 6 .

Предмет изобретения

Клапан для впуска воздуха в зону рабочего

10 колеса радиально-осевой гидротурбины, содержащий седло, расположенное на торце пустотелого вала гидротурбины, и шток с укрепленными на нем поршнем сервопривода и тарелкой, отличающийся тем, что, с целью повыше15 ния надежности и упрощения конструкции, тарелка жестко закреплена на штоке, между нею и седлом предусмотрен зазор для исключения вращения тарелки в закрытом положении клапана, а для получения уплотняющего

20 эффекта на торцах тарелки и седла установлены элементы кольцевого лабиринтного уплотнения.
