Реферат



1 г -.-..;."и нa--;" .:

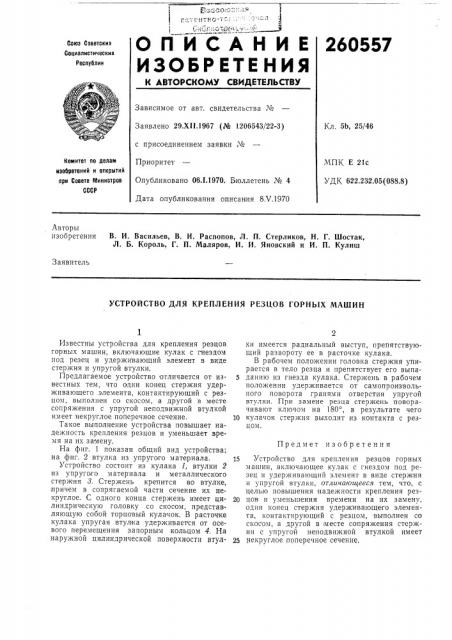

ОПИСАНИЕ

ИЗОБРЕТЕ НИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

260557

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 5b, 25/46

Заявлено 29,Xll.1967 (№ 1206543/22-3) с присоединением заявки №

Приоритет

Опубликовано 06.1.1970. Бюллетень № 4

Дата опубликования описания 8Х.1970

МПК Е 2lc

УДК 622.232.05(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения В. И. Васильев, В. И. Распопов, Л. П. Стерликов, Н. Г. Шостак, Л. Б. Король, Г. П. Маляров, И. И, Яновский и И, П. Кулиш

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ РЕЗЦОВ ГОРНЫХ МАШИН

Предмет изобретения

Известны устройства для крепления резцов горных машин, включающие кулак с гнездом под резец и удерживающий элемент в виде стержня и упругой втулки.

Предлагаемое устройство отличается от известных тем, что один конец стержня удерживающего элемента, контактирующий с резцом, выполнен со скоcîì, а другой в месте сопряжения с упругой неподвижной втулкой имеет некруглое поперечное сечение.

Такое выполнение устройства повышает наде>кность крепления резцов и уменьшает Врр.мя на их замену.

На фиг. 1 показан общий вид устройства; на фиг. 2 втулка из упругого материала.

Устройство состоит из кулака 1, втулки 2 из упругого материала и металлического стержня 8. Стержень крепится во втулке,,причем в сопрягаемой части сечение их некруглое. С одного конца стержень имеет цилиндрическую головку со скосом, представляющую собой торцовый кулачок. В расточке кулака упругая втулка удерживается от осевого перемещения запорным кольцом 4. На наружной цилиндрической поверхности втулки имеется радиальный выступ, препятствующий развороту ее в расточке кулака.

В рабочем положении головка стержня упирается в тело резца и препятствует его выпа5 данию из гнезда кулака. Стержень в рабочем положении удерживается от самопроизвольного поворота гранями отверстия упругой втулки. При замене резца стержень поворачивают ключом на 180, в результате чего

10 кулачок стержня выходит из контакта с резцом.

15 Устройство для крепления резцов горных машин, включающее кулак с гнездом под резец и удерживающий элемент в виде стержня и упругой втулки, отличающееся тем, что, с целью повышения надежности крепления рез20 цов и уменьшения времени на их замену, один конец стержня удерживающего элемента, контактирующий с резцом, выполнен со скосом, а другой в месте сопряжения стержня с упругой неподвижной втулкой имеет

25 некруглое поперечное сечение, Фиг. /
