Соединение между рукояткой и головкой бритвенного прибора

Соединение между рукояткой и головкой бритвенного прибора

Иллюстрации

Показать все

Реферат

Уровень техники

Некоторые удерживаемые в руке устройства, такие, как безопасные бритвенные приборы, имеют головной блок (например, лезвийный блок), соединенный с рукояткой с возможностью поворотного движения вокруг единственной оси поворота, которая обычно перпендикулярна главной оси самой рукоятки. В случае безопасного бритвенного прибора такая единственная ось поворота может быть в сущности параллельной лезвию (кромке лезвия). Поворотное движение лезвия безопасного бритвенного прибора вокруг единственной оси поворота обеспечивает некоторую степень прилегания лезвия к коже, то есть позволяет лезвию следовать контурам кожи пользователя в процессе бритья. Ось поворота, обычно протяженная параллельно режущим кромкам лезвий, может быть обеспечена за счет конструкции места соединения рукоятки с лезвийным блоком. Такие безопасные бритвенные приборы успешно производятся и продаются уже много лет. Однако в таких бритвенных приборах лезвия часто отходят от кожи в процессе бритья, поскольку лезвийный блок имеет ограниченную подвижность и может поворачиваться только вокруг единственной оси.

Для решения данной проблемы были предложены безопасные бритвенные приборы с лезвиями, которые могут дополнительно поворачиваться вокруг второй оси, в сущности перпендикулярной лезвию (лезвиям). Такие безопасные бритвенные приборы действительно обеспечивают лучшее прилегание лезвийного блока к контурам лица в процессе бритья.

И хотя такие бритвенные приборы с лезвийным блоком, поворачивающимся вокруг двух осей, действительно обеспечивают лучшее следование лезвийного блока контурам лица, тем не менее они не обеспечивают полного прилегания ко всем участкам тела. Предпринимались различные попытки предложить безопасные бритвенные приборы с еще большим количеством осей. Такие конструкции описаны в патентах США 4,152,828; 5,070,614; 5,526,568; 5,535,518; 5,560,106; 6,115,924; 6,311,400; 6,381,857; 6,615,498; 6,973,730; 7,140,116; 5,526,568; 5,033,152; и патентных публикациях США 2008034591; 20101013220, 20100313426 и 20110035950.

В более недавней публикации WO 2011/131945 описан бритвенный прибор, имеющий первую ось вращения, расположенную в сущности под углом 90° к продольной оси корпуса и вторую ось, расположенную в сущности под углом 90° к первой оси вращения, и выровненную, или параллельную по отношению к продольной оси корпуса. В данной публикации описаны бритвенные приборы со смещающими элементами, выполненными в виде пары диаметрально противоположных упруго деформируемых элементов, имеющих форму криволинейных пальцев, изготовленных из пластмассы, резины или пружинной стали. При вращении головки бритвенного прибора относительно корпуса на данную пару пальцев воздействуют усилия, деформирующие их и отклоняющие их в сторону от исходного положения.

Поэтому существует потребность в удерживаемом в руке устройстве, имеющем головной блок, который может совершать поворотное движение вокруг оси поворота и вращательное движение вокруг оси вращения, и которое может использоваться, как устройство для удаления волос.

Сущность изобретения

В одном из воплощений изобретения предлагается удерживаемое в руке устройство, содержащее рукоятку, при этом упомянутая рукоятка содержит захватную часть и соединительную часть, причем упомянутая соединительная часть выполнена с возможностью вращения по отношению к упомянутой захватной части вокруг оси вращения, причем упомянутая соединительная часть образует присоединительную часть для приема произвольно выбранного головного блока, при этом упомянутая присоединительная часть расположена напротив и дистально по отношению к упомянутой захватной части, при этом упомянутые захватная часть и соединительная часть соединены друг с другом торсионным элементом, при этом упомянутый торсионный элемент содержит металлический материал, при этом упомянутый торсионный элемент содержит дистальный конец, прикрепленный без возможности вращения к захватной части, и проксимальный конец, прикрепленный без возможности вращения к соединительной части, при этом ось вращения образует центральную продольную ось упомянутого торсионного элемента, и предпочтительно данное устройство является безопасным бритвенным прибором, иным устройством для индивидуального ухода или косметическим устройством.

Еще в одном воплощении изобретения предлагается удерживаемое в руке устройство, содержащее рукоятку, содержащую захватную часть и соединительную часть, при этом упомянутая соединительная часть выполнена с возможностью вращения по отношению к упомянутой захватной части вокруг оси вращения, при этом упомянутая соединительная часть образует присоединительную часть для приема произвольно выбранного головного блока, при этом упомянутая присоединительная часть расположена напротив и дистально по отношению к упомянутой захватной части, при этом упомянутые захватная часть и соединительная часть соединены друг с другом торсионным элементом, содержащим металлический материал, при этом упомянутый торсионный элемент содержит дистальный конец, прикрепленный без возможности вращения к захватной части, и проксимальный конец, прикрепленный без возможности вращения к соединительной части, при этом ось вращения образует центральную продольную ось упомянутого торсионного элемента, и при этом упомянутый торсионный элемент неразъемно прикреплен к упомянутой захватной части и/или упомянутой соединительной части, и при этом конец торсионного элемента, который не прикреплен неразъемно, съемно прикреплен ко второй части (соединительной или захватной), и при этом упомянутый лезвийный блок имеет максимальный угол вращения от примерно 10° до примерно 30°, или более предпочтительно - примерно 15°.

Краткое описание чертежей

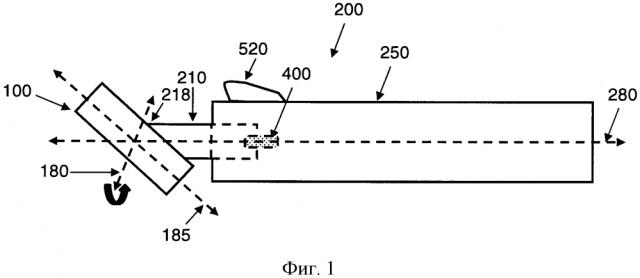

Фиг. 1. Вид сбоку удерживаемого в руке устройства в соответствии с одним из воплощений настоящего изобретения.

Фиг. 2. Вид сбоку удерживаемого в руке устройства в соответствии с еще одним воплощением настоящего изобретения.

Фиг. 3. Вид сбоку удерживаемого в руке устройства, изображенного на фиг. 2, с совершающим вращение головным блоком. Обозначено относительное движение поверхностных индицирующих элементов, для более наглядного отображения вращательного движения.

Фиг. 4. Вид снизу удерживаемого в руке устройства в соответствии с еще одним воплощением настоящего изобретения. В данном примере устройство является безопасным бритвенным прибором.

Фиг. 5. Вид сверху устройства, изображенного на фиг.4.

Фиг. 6. Вид сверху удерживаемого в руке устройства в соответствии с еще одним воплощением настоящего изобретения.

Фиг. 7. Вид спереди удерживаемого в руке устройства в соответствии с настоящим изобретением.

Фиг. 8. Вид спереди устройства, изображенного на фиг. 7, на котором бреющая головка повернута назад.

Фиг 9. Вид спереди устройства, изображенного на фиг. 7, на котором бреющая головка совершает вращение против часовой стрелки.

Фиг. 10. Вид спереди устройства, изображенного на фиг. 7, на котором бреющая головка совершает вращение по часовой стрелке.

Фиг. 11. Вид спереди устройства, изображенного на фиг. 7, на котором бреющая головка повернута назад и совершает вращение против часовой стрелки.

Фиг. 12. Вид спереди устройства, изображенного на фиг. 7, на котором бреющая головка повернута назад и совершает вращение по часовой стрелке.

Фиг. 13a-13c. Виды сбоку торсионных элементов в соответствии с различными воплощениями настоящего изобретения.

Фиг. 14. Вид сбоку торсионного элемента в соответствии с еще одним воплощением настоящего изобретения.

Фиг. 15a-15b. Виды сбоку торсионного элемента: в исходном состоянии и при вращении одного конца.

Фиг. 16a-16b. Виды сбоку торсионного элемента: в исходном состоянии и при вращении одного конца.

Фиг. 17. Торсионный элемент в соответствии с еще одним воплощением настоящего изобретения.

Фиг. 18a. Вид сверху подушки для пальца в одном из воплощений настоящего изобретения.

Фиг. 18b. Сечение подушки для пальца, изображенной на фиг. 18a, по плоскости A-A.

Фиг. 19. Вид сверху подушки для пальца в соответствии с еще одним воплощением настоящего изобретения.

Фиг. 20a. Вид сверху подушки для пальца в соответствии с еще одним воплощением настоящего изобретения.

Фиг. 20b. Сечение подушки для пальца, изображенной на фиг. 20a, по плоскости В-В.

Фиг 21. График обратного вращения в исходное положение с течением времени для различных воплощений бритвенных приборов, по результатам испытаний во влажной среде, имитирующей типичные условия использования бритвенных приборов.

Подробное описание изобретения

Настоящее изобретение направлено на удовлетворение потребности в удерживаемом в руке устройстве, имеющем головной блок, выполненный с возможностью совершения поворотного движения вокруг оси поворота и вращательного движения вокруг оси вращения, и которое может использоваться, как устройство для удаления волос. Устройство содержит рукоятку, содержащую захватную часть и соединительную часть, причем упомянутая соединительная часть выполнена с возможностью вращения по отношению к упомянутой захватной части вокруг оси вращения, при этом упомянутые захватная часть и соединительная часть соединены друг с другом торсионным элементом, содержащим металлический материал, при этом упомянутый торсионный элемент содержит дистальный конец, прикрепленный без возможности вращения к захватной части, и проксимальный конец, прикрепленный без возможности вращения к соединительной части, при этом ось вращения образует центральную продольную ось упомянутого торсионного элемента, и при этом упомянутая соединительная часть образует присоединительную часть для приема произвольно выбранного головного блока, такого как лезвийный блок, при этом упомянутая присоединительная часть расположена напротив и дистально по отношению к упомянутому торсионному элементу и/или упомянутой захватной части. В одном из воплощений устройство содержит единственный торсионный элемент или множество торсионных элементов меньшего размера, расположенных таким образом, что в совокупности они образуют композитный торсионный элемент большего размера, типа плетеного или не плетеного каната, или расположенных слоями друг поверх друга, образуя структуру типа провода с изоляцией или слоеного пирога. Можно предположить, и это важно отметить, что использование центрального торсионного элемента, составленного из одного или более отдельных торсионных элементов, обеспечивает единую, центрально расположенную точку приложения смещающих сил, что, в свою очередь, обеспечивает надежную и устойчивую работу устройства как при переходе его в напряженное состояние, так и когда он смещается обратно в исходное положение. И хотя теоретически это не обязательно, можно предположить, что наличие множества смещающих элементов, расположенных в различных местах, приводит к тому, что различные элементы устройства будут оказывать различные смещающие усилия, которые могут зависеть от характера и степени поворота компонентов устройства. Кроме того, если наступает усталость одного из смещающих элементов ранее, чем усталость остальных элементов, это также может привести к непостоянным или неравномерным смещающим усилиям, зависящим от характера и степени поворота компонентов устройства.

В контексте настоящего описания «прикреплен без возможности вращения» означает, что конец торсионного элемента, прикрепленный таким образом к захватной части или соединительной части, вращается вместе с данной частью рукоятки. Это означает, что проксимальный конец торсионного элемента прикреплен к соединительной части и вращается вместе с ней по отношению к захватной части, в то время как дистальный конец торсионного элемента прикреплен к захватной части и остается неподвижным вместе с захватной частью по отношению к вращающейся соединительной части. Сведущим в данной области техники будет понятно, что вращение одного конца торсионного элемента относительно другого конца будет вызывать скручивание торсионного элемента в его корпусе. Поэтому вращение одного конца торсионного элемента относительно другого конца позволяет захватной части и соединительной части вращаться друг относительно друга. Кроме того, в одном из воплощений оба конца торсионного элемента могут одновременно вращаться в противоположных направлениях (по часовой стрелке и против часовой стрелки), или они могут вращаться в одном направлении, но один может вращаться быстрее, чем другой, поэтому в корпусе торсионного элемента все равно будет иметь место скручивание.

Выбор металлического материала, используемого в торсионном элементе, является крайне важным, поскольку он определяет характеристики возврата в исходное положение после снятия приложенной к нему силы. Данные характеристики в свою очередь отражаются на кривой релаксации напряжений в торсионном элементе. Данная кривая релаксации напряжений будет более подробно обсуждаться ниже.

На фиг. 1 показан вид сбоку удерживаемого в руке устройства в соответствии с по меньшей мере одним воплощением изобретения. На фиг. 1 показана рукоятка (200), содержащая захватную часть (250) и соединительную часть (210), при этом упомянутая соединительная часть выполнена с возможностью вращения по отношению к упомянутой захватной части вокруг оси (280) вращения, при этом упомянутая соединительная часть (210) образует присоединительную часть (218) для приема произвольно выбранного головного блока (100), при этом упомянутая присоединительная часть (218) расположена напротив и дистально по отношению к упомянутой захватной части (250), при этом упомянутые захватная часть и соединительная часть соединены друг с другом торсионным элементом (400), при этом упомянутый торсионный элемент содержит дистальный конец (450), прикрепленный без возможности вращения к захватной части (250), и проксимальный конец (410), прикрепленный без возможности вращения к соединительной части (210), при этом ось (280) вращения образует центральную продольную ось упомянутого торсионного элемента (400). На фиг. 1 показана также опциональная подушка (520) для пальца, расположенная на верхней поверхности захватной части. Такая подушка может быть особенно полезна для лучшего ощущения пользователем прибора и лучшего управления функциями поворота и вращения головного блока, заложенными в предлагаемом устройстве. В одном из воплощений подушка для пальца расположена таким образом, что точка давления со стороны пальца находится по меньшей мере над частью торсионного элемента. Под точкой давления со стороны пальца подразумевается центральная область приложения давления, создаваемого пальцем при нажатии на подушку. Точка давления предпочтительно находится над осью (280) вращения. Дело в том, что когда подушка для пальца или точки давления находятся над осью вращения, обеспечивается достаточная управляемость прибора пользователем в процессе его использования. Торсионный элемент не обязательно должен находиться под подушкой для пальца: он может также находиться ближе к соединительной части или ближе к внутреннему пространству захватной части.

Головной блок (100) может включать широкую скребущую поверхность, например, если прибор является устройством для удаления волос, это может быть эпиляционная головка или головка для эксфолиации кожи; или это может быть лезвийный блок, если устройство является безопасным бритвенным прибором. В последнем случае головной блок может представлять собой бритвенный картридж, который, в свою очередь, может включать множество лезвий. Так, например, в патенте США 7,168,173 описан бритвенный прибор Fusion^®, производимый The Gillette Company, который включает бритвенный картридж с множеством лезвий. Кроме того, бритвенный картридж может включать защитный элемент и вспомогательное средство для бритья. В соответствии с настоящим изобретением может использоваться большое разнообразие бритвенных картриджей. Не ограничивающие примеры подходящих бритвенных картриджей, с ребрами, защитными элементами и вспомогательными средствами для бритья, или без них, включают картриджи, используемые в бритвенных приборах линий Fusion^® и Venus^® производства The Gillette Company, а также описаны в патентах США 7,197,825; 6,449,849; 6,442,839; 6,301,785; 6,298,558; 6,161,288, и в патентной публикации США 2008/060201.

Как показано на фиг. 4, если головной блок (100) является упомянутым выше лезвийным блоком, то такой лезвийный блок содержит защитный элемент (140), крышку (150), по меньшей мере одно лезвие (110), расположенное между защитным элементом и крышкой, протяженное перпендикулярно центральной линии (185), протяженной в свою очередь через защитный элемент и крышку в сущности перпендикулярно упомянутому по меньшей мере одному лезвию. В контексте настоящего описания термин «в сущности перпендикулярно» по отношению к двум пересекающимся линиям означает, что когда устройство находится в состоянии покоя (то есть ни к каким частям устройства не приложены внешние силы), то данные пересекающиеся линии образуют угол от примерно 85° до примерно 90°, или от примерно 88° до примерно 90°±0,1°. Поперечная центральная линия разделяет лезвие в сущности на две равные половины: правую половину (184) и левую половину (182), как показано на фиг. 8.

Лезвийный блок (100) может поворачиваться относительно соединительной части (210) вокруг оси поворота (180), протяженной в сущности параллельно упомянутому по меньшей мере одному лезвию (110). Если головной блок не содержит лезвия, он тем не менее может содержать удлиненную скребущую поверхность или кромку, или по меньшей мере латеральное измерение, протяженное поперек ширины головного блока. В контексте настоящего описания термин «в сущности параллельно», используемый по отношению к двум линиям, означает, что когда устройство находится в положении покоя (то есть ни к каким частям устройства не приложены внешние силы), то данные линии расположены в одной плоскости, но не пересекаются друг с другом. Сведущим в данной области техники будет понятно, что одно или более лезвий, или головной блок в целом, могут иметь немного криволинейную форму, и в их контексте термин «в сущности параллельно» означает, что если через упомянутое по меньшей мере одно лезвие провести прямую линию, эта линия будет параллельной оси поворота. Ось поворота может быть расположена перед лезвиями и ниже плоскости, касательной к защитному элементу и крышке. Возможны и другие положения оси поворота. Лезвийный блок может иметь диапазон поворота до примерно 45° вокруг оси (180) поворота. При необходимости могут использоваться как большие, так и меньшие диапазоны поворота.

В одном из воплощений ось (280) вращения пересекает по меньшей мере одну из следующих линий: упомянутую ось поворота и/или упомянутую поперечную центральную линию (185) лезвийного блока. Ось вращения предпочтительно пересекает по меньшей мере поперечную центральную линию. И хотя теоретически это не обязательно, пересечение оси вращения и поперечной центральной линии обеспечивает симметричное вращение головного блока, то есть его часть, вращающаяся с левой стороны, равна части, вращающейся с правой стороны. И хотя теоретически это не обязательно, можно также ожидать, что наличие такого пересечения обеспечивает выравнивание головного блока относительно рукоятки, в результате чего удерживаемое в руке устройство будет сбалансированным. Наличие точки пересечения позволяет правой половине (184) и левой половине (182) вращаться одинаковым образом вокруг рукоятки (200) с одной стороны на другую сторону. Соединительная часть (210) и соответственно лезвийный блок (100) могут иметь диапазон вращения примерно до 30° вокруг оси (280) вращения, например, примерно 15° в одном направлении и примерно 15° в противоположном направлении. В одном из воплощений диапазон вращения может составлять менее 30°, например, 20°. Диапазон вращения может быть и большим, например до 90°.

В одном из воплощений ось (280) вращения и ось (180) поворота могут пересекаться друг с другом. В качестве альтернативы, ось вращения и ось поворота могут быть пространственно разнесены на некоторое наименьшее измеримое расстояние между ними, составляющее менее, чем примерно 10 мм, предпочтительно менее чем примерно 5 мм. Чем ближе ось (280) вращения и ось (180) поворота расположены друг к другу, тем лучше управляемость движениями головного блока (100) пользователем в процессе использования устройства, и это может быть особенно важно в случае бритвенного прибора, поскольку для некоторых пользователей может быть очень важно иметь возможность хорошего управления вращением и поворотом лезвийного блока.

В контексте настоящего описания термины «впереди» и «позади» употребляются для обозначения относительного положения элементов лезвийного блока (например, бритвенного картриджа). Если элемент расположен «впереди» по меньшей мере одного лезвия, это означает, что обрабатываемая прибором поверхность вступает в контакт с данным элементом до того, как она вступит в контакт с по меньшей мере одним лезвием. Так, например, защитный элемент бритвенного прибора при проведении им по коже расположен впереди лезвия (лезвий). Если элемент расположен «позади» по меньшей мере одного лезвия, это означает, что обрабатываемая прибором поверхность вступает в контакт с данным элементом после того, она вступит в контакт с по меньшей мере одним лезвием. Так, например, крышка картриджа бритвенного прибора при проведении им по коже расположена позади лезвия (лезвий).

В одном из воплощений защитный элемент содержит по меньшей мере один набор удлиненных гибких выступов, вступающих в зацепление с кожей пользователя. В одном из воплощений упомянутый по меньшей мере один набор гибких выступов содержит гибкие ребра, в целом параллельные упомянутым одной или более удлиненным кромкам. В другом воплощении упомянутый по меньшей мере один набор гибких выступов содержит гибкие ребра, по меньшей мере часть которых в целом не параллельна упомянутым одной или более удлиненным кромкам. Не ограничивающие примеры подходящих защитных элементов включают защитные элементы, используемые в современных бритвенный приборах, а также описанные в патентах США 7,607,230 и 7,024,776; (описаны эластомерные и гибкие пластины с ребрами); патентных заявках США 2008/0034590 (описаны криволинейные защитные ребра); 2009/0049695 А1 (описан эластомерный защитный элемент, образующий по меньшей мере один проход, протяженный между верхней поверхностью и нижней поверхностью).

В одном из воплощений лезвийный блок содержит по меньшей мере один взаимодействующий с кожей элемент в виде вспомогательного средства для бритья, которым может быть, например, обычная смазывающая полоска. Взаимодействующий с кожей элемент может быть расположен впереди лезвия (лезвий) и/или позади лезвия (лезвий). Не ограничивающие примеры таких элементов, обеспечивающих дополнительную обработку кожи, которые могут использоваться в настоящем изобретении, включают смазывающие полоски и другие вспомогательные средства для бритья, описанные в патентах США 7,581,318; 7,069,658; 6,944,952; 6,594,904; 6,302,785; 6,182,365; 6,185,822; 6,298,558 и 5,113,585, а также в D424,745 и 2009/0223057.

В одном из воплощений взаимодействующий с кожей элемент содержит кондиционирующие составы для кожи, содержащие по меньшей мере один умягчитель и нерастворимый в воде структурообразующий полимер, в результате чего формируется твердая, но размывающаяся увлажняющая композиция. Примеры таких твердых и размывающихся композиций описаны в патентных публикациях США 2011/0197448 и 2011/0197449 (обе Stephens с соавторами). В одном из воплощений взаимодействующий с кожей элемент может образовывать замкнутое или незамкнутое кольцо вокруг лезвия (лезвий), как описано в патентной публикации США 2012/0090179 (Stephens с соавторами). И хотя теоретически это не обязательно, такие средства могут быть особенно полезны, поскольку они обеспечивают нанесение увлажнителей и/или смазывающих веществ на обрабатываемую поверхности кожи при любых видах движений и вращений головки в соответствии с настоящим изобретением.

На фиг. 2 показан вид сбоку удерживаемого в руке устройства в соответствии с еще одним воплощением настоящего изобретения. В данном воплощении имеется головной блок, аналогичный головному блоку в воплощении на фиг. 1, который может совершать поворотное движение вокруг оси (180) поворота. На данном чертеже головной блок совершает поворот таким образом, что его часть с крышкой поворачивается в сторону рукоятки, в то время как его часть с защитным элементом поворачивается в сторону от рукоятки. Кроме того, на данном чертеже показана подушка (520) для пальца, расположенная на верхней поверхности захватной части рукоятки. В данном воплощении соединительная часть (210) не имеет области, располагающейся внутри захватной части (250) (как это показано на фиг. 1). В другом воплощении часть захватной части может выступать в соединительную часть, и за пределами самой выступающей части захватной части может быть расположен торсионный элемент. В воплощении на фиг. 2 захватная часть и соединительная часть образуют границу раздела. Торсионный элемент (400) является протяженным в каждую из данных частей и обеспечивает возможность вращения данных частей друг относительно друга.

Кроме того, на фиг. 2 показан колпачковый элемент (540), который может использоваться для закрытия части границы раздела между соединительной частью (210) и захватной частью (250). В одном из воплощений колпачковый элемент имеет скругленную или овальную форму. Колпачковый элемент предпочтительно вращается вместе с соединительной частью (210) вокруг оси (280) вращения. В одном из воплощений колпачковый элемент может иметь центральную ось, совпадающую с осью вращения, в результате чего при вращении соединительной части колпачковый элемент не смещается, а только вращается. На фиг. 3 показан вид сбоку удерживаемого в руке устройства, изображенного на фиг. 2, с совершающим вращение головным блоком. Для более ясного отображения вращательного движения показано движение индицирующего элемента на поверхности колпачкового элемента (солнца). Направление вращения головного блока показано стрелкой. Как показано на данном чертеже, соединительная часть (210) образует присоединительную часть (218), предназначенную для приема головного блока.

На фиг. 4 показан вид снизу удерживаемого в руке устройства в соответствии с еще одним воплощением настоящего изобретения. В данном примере устройство является безопасным бритвенным прибором, содержащим три лезвия (110) и вспомогательное средство для бритья (120), расположенное позади упомянутых лезвий. Крышка (150) расположена еще дальше, позади вспомогательного средства для бритья, а защитный элемент (140) расположен впереди лезвий. На фиг. 5 показан вид сверху устройства, изображенного на фиг. 4.

На фиг. 6 показан вид снизу удерживаемого в руке устройства в соответствии с еще одним воплощением настоящего изобретения. На фиг. 6 показаны колпачковый элемент (540) и подушка (520) для пальца.

На фиг. 7-12 показан вид спереди безопасного бритвенного прибора в соответствии с настоящим изобретением. На фиг. 7 показано исходное положение, в котором лезвийный блок (100) не совершил ни поворота, ни вращения. Центральная продольная ось торсионного элемента (не показан) совпадает с осью вращения (не показана). На фиг. 8 показан тот же самый бритвенный прибор, но в состоянии поворота лезвийного блока, в результате чего крышка лезвийного блока приближается к рукоятке (250). На фиг. 8 показана также поперечная центральная линия, условно разделяющая лезвийный блок на две в сущности равные половины: левую половину (182) и правую половину (184). На фиг. 9 и 10 бритвенный прибор показан в состоянии, в котором лезвийный блок не совершил поворота, но соединительная часть и лезвийный блок совершают вращение против часовой стрелки и по часовой стрелке соответственно. На фиг. 11 показано положение с поворотом и вращением против часовой стрелки. На фиг. 12 показано положение с поворотом и вращением по часовой стрелке.

В одном из воплощений головной блок имеет максимальный диапазон вращения, составляющий от примерно 5° до примерно 90°, предпочтительно от примерно 10° до примерно 30°, предпочтительно примерно 15° от положения покоя (±1°). И хотя теоретически эта не обязательно, можно предположить, что максимальный диапазон вращения, составляющий примерно 15°, будет особенно предпочтителен для воплощений, в которых устройство является бритвенным прибором.

Торсионный элемент

На фиг. 13-14 показаны различные воплощения торсионных элементов, которые могут использоваться в соответствии с настоящим изобретением. Между дистальным концом (450) и проксимальным концом (410) находится корпус (460) торсионного элемента. При этом могут использоваться концы торсионного элемента и корпус торсионного элемента различных форм. Так, например, торсионные элементы на фиг. 13a и 13b имеют волнообразную конфигурацию с квадратной или круглой формой поперечного сечения соответственно. Торсионный элемент на фиг. 13b имеет форму пружины. Корпус (460).торсионного элемента на фиг. 14 является цилиндрическим.

Как объяснялось выше и как показано на чертежах, по меньшей мере часть оси вращения удерживаемого в руке устройства образует центральную продольную ось упомянутого торсионного элемента. Когда соединительная часть устройства вращается по отношению к захватной части, вращение происходит вокруг оси вращения и центральной продольной оси торсионного элемента. Фактически торсионный элемент является осью, вокруг которой соединительная часть и произвольно выбранный головной блок могут вращаться по часовой стрелке или против часовой стрелки. Гибкий и допускающий скручивание материал торсионного элемента допускает такое торсионное вращение и вырабатывает возвращающую силу, стремящуюся вернуть устройство в исходное положение. Важно отметить: было определено, что диапазон вращения от примерно 0° до примерно 45°, предпочтительно от примерно 0° до примерно 30°, наиболее предпочтительно от примерно 0° до примерно 15°, измеренный от исходного положения, является подходящим для различных типов удерживаемых в руке устройств, в частности, приборов для влажного или сухого бритья, ручных или электрических, одноразовых или с заменяемой головкой. В одном из воплощений при вращении упомянутой соединительной части от исходного положения на 15° вырабатывается момент силы от примерно 15±0,1 Н·мм до примерно 40±0,1 Н·мм, предпочтительно от примерно 22±0,1 Н·мм до примерно 35±0,1 Н·мм. И хотя теоретически это не обязательно, можно ожидать, что момент силы в указанных диапазонах обеспечивает ощутимое пользователем вращательное сопротивление, смещающее головку и соединительную часть обратно к исходному положению (0°). Сведущим в данной области техники будет понятно, что при необходимости, в зависимости от особенностей того или иного приложения, предпочтительными могут быть как большие, так и меньшие значения момента силы сопротивления вращению.

В воплощениях, показанных на данных чертежах, концы торсионного элемента имеют квадратное сечение, благодаря чему они могут быть вставлены в ответные области соединительной и захватной частей и таким образом прикреплены к ним без возможности вращения. При вращении соединительной части и захватной части друг относительно друга корпусная часть (460) скручивается. В одном из воплощений оба конца имеют одинаковую форму поперечного сечения, например, квадратную или прямоугольную. В альтернативных воплощениях концы могут иметь разные формы поперечного сечения, при условии, что соответствующие концы могут быть прикреплены к соединительной части и захватной части без возможности вращения. Еще в одном воплощении один конец или оба конца имеют такую же форму поперечного сечения, что и часть корпуса торсионного элемента. Так, например, весь торсионный элемент может иметь постоянную форму поперечного сечения, например цилиндрическую или удлиненную прямоугольную.

В одном из воплощений один конец или оба конца могут быть присоединены к части рукоятки за счет их посадки в принимающее гнездо в соответствующей части рукоятки. В другом воплощении в принимающем гнезде дополнительно может иметься выступ, например штырек, который садится в ответную полость в конце торсионного элемента, или наоборот, выступ может быть сформирован на конце торсионного элемента, который может садится в полость, выполненную в принимающей области соответствующей части рукоятки.

В одном из воплощений торсионный элемент неразъемно прикреплен по меньшей мере к одной из упомянутых частей: захватной части или соединительной части. Случаи неразъемного прикрепления торсионного элемента к одной из упомянутых частей: захватной части или соединительной части - включают выполнение торсионного элемента за единое целое с соединительной или захватной частью соответственно. В контексте настоящего описания «выполнены за единое целое» означает, что два элемента, к которым данный термин относится, выполнены вместе на одном и том же этапе одноэтапного или многоэтапного технологического процесса, например, совместным формованием (одноэтапным или многоэтапным), или что два данных элемента выполнены по отдельности, после чего неразъемно прикреплены друг к другу до их сборки с какими-либо другими частями устройства.

В одном из воплощений торсионный элемент и ответная часть рукоятки, с которой он выполнен за единое целое, скреплены друг с другом любым известным способом скрепления, включая, но не ограничиваясь ими, адгезивное скрепление, термическое скрепление или ультразвуковую сварку. В другом воплощении торсионный элемент и ответная часть рукоятки, к которой он прикреплен без возможности вращения, неразъемно скреплены друг с другом любым из упомянутых выше способов, но при этом они не обязательно должны быть выполнены за единое целое (что означает, что их взаимное скрепление может быть выполнено после их сборки с прочими элементами устройства). Неразъемное скрепление может быть выполнено способами, упомянутыми выше.

В одном из воплощений оба конца торсионного элемента могут быть неразъемно прикреплены к соответствующим ответным частям рукоятки. При этом предпочтительно, чтобы только один из концов был выполнен за единое целое с ответной частью рукоятки. В одном из воплощений может быть целесообразным, чтобы торсионный элемент был выполнен за единое целое с соединительной частью, в то время как в других воплощениях возможно выполнение торсионного элемента за единое целое с захватной частью.

В одном из воплощений только один из концов торсионного элемента неразъемно прикреплен к соответствующей части рукоятки. Второй конец торсионного элемента, который не прикреплен неразъемно, может быть съемно прикреплен к противоположной части рукоятки (захватной или соединительной). «Съемно прикреплен» означает, что крепление может быть достигнуто за счет конструкции, при которой конец торсионного элемента цепляется за принимающую область ответной части рукоятки, или при которой они сопрягаются, как выступ и полость, или как иная конфигурация из сопрягаемых друг с другом внутреннего и внешнего элементов, как было описано выше. В одном из воплощений дистальный конец неразъемно прикреплен к захватной части, а проксимальный конец съемно прикреплен к соединительной части. Возможна и обратная конфигурация, при которой дистальный конец является съемно прикрепленным, а проксимальный конец является неразъемно прикрепленным. Еще в одном воплощении торсионный элемент съемно прикреплен как к захватной части, так и к соединительной части.

Торсионный элемент в соответствии с настоящим изобретением содержит металлический материал. В частности, было определено, что использование металлического материала обеспечивает определенные преимущества по сравнению с устройствами, в которых торсионные элементы выполнены только из пластмассы или полимерных материалов. Одной из проблем, присущих пластмассам, являются недостаточные характеристики релаксации напряжений и ползучести. Под релаксацией напряжений понимается способность пружины или иного элемента конструкции деформироваться под действием приложенной силы и затем возвращаться в исходное положение п
