Реферат

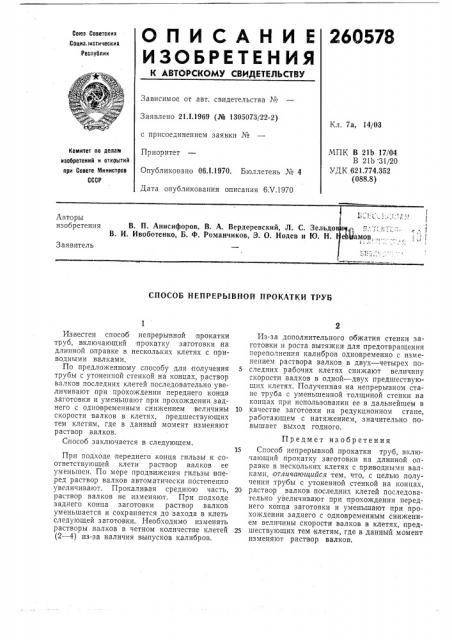

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 21.1.1969 (№ 1305073/22-2) с присоединением заявки №

Приоритет

Опубликовано 06.1,1970. Бюллетень ¹ 4

Дата опубликования описания 6.V.1970

Кл. 7а, 14/03

МПК В 2lb 17/04

В 21b 31/20

УДК 621.774,352 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. П. Анисифоров, В. А. Вердеревский, Л. С. Зельдо

В. И, Ивоботенко, Б. Ф, Романчиков, Э. О. Нодев и Ю. Н.

Заявитель

СПОСОБ НЕПРЕРЫВНОЙ ПРОКАТКИ ТРУБ

Известен способ непрерывной прокатки труб, включающий прокатку заготовки на длинной оправке в нескольких клетях с приводными .валками.

По предложенному способу для получения трубы с утоненной стенкой на концах, раствор валков последних клетей последовательно увеличивают,при прохождении .переднего конца заготовки и уменьшают при прохождении заднего с одновременным снижением величины скорости валков в клетях, предшествующих тем клетям, где в данный момент изменяют раствор валков.

Способ заключается в следующем.

При подходе переднего конца гильзы к соответствующей клети раствор валков ее уменьшен. По мере продвижения гильзы вперед раствор валков автоматически постепенно увеличивают. Прокаливая среднюю часть, раствор валков не изменяют. При подходе заднего конца заготовки раствор валков уменьшается и сохраняется до захода в клеть следующей заготовки. Необходимо изменять растворы валков в четном количестве клетей (2 — 4) из-за наличия выпусков калибров.

Из-за дополнительного обжатия стенки заготовки и роста вытяжки для предотвращения переполнения калибров одновременно с изме.нением раствора валков в двух †четыр по5 следних рабочих клетях снижают величину скорости валков в одной — двух предшествующих клетях. Полученная на непрерывном стане труба с уменьшенной толщиной стенки на концах при использовании ее в дальнейшем в

10 качестве заготовки на редукционном стане, работающем с натяжением, значительно повышает выход годного.

Предмет изобретения

15 Способ непрерывной прокатки труб, включающий прокатку заготовки на длинной оправке в нескольких клетях с приводными валками, отличаюшийся тем, что, с целью получения трубы с утоненной стенкой на концах, 20 раствор валков последних клетей последовательно увеличивают при .прохождении переднего конца заготовки и уменьшают при прохождении заднего с одновременным снижением величины скорости валков в клетях, пред25 шествующих тем клетям, где в данный момент изменяют раствор валков,
