Впитывающее изделие личной гигиены, имеющее продольно ориентированные слои с обособленными участками

Впитывающее изделие личной гигиены, имеющее продольно ориентированные слои с обособленными участками

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к впитывающим изделиям личной гигиены. В частности, оно относится к изделиям личной гигиены, имеющим слои, ориентированные вдоль продольного направления изделия и предназначенные для размещения в нижнем белье и предметах одежды.

Уровень техники

Во впитывающих изделиях личной гигиены, таких как гигиенические салфетки и прокладки, ежедневные прокладки, белье и прокладки для взрослых с недержанием, подгузники и трусики для младенцев и детей, обычно используют многослойную конструкцию для направления и сбора физиологических выделений, а также для того, чтобы сконфигурировать изделие таким образом, чтобы оно удобно прилегало к телу пользователя.

Изготовители этих изделий разработали многочисленные элементы для борьбы с проблемой протекания. Эти элементы могут определять проемы в верхних слоях для пропускания выделений прямо к находящимся ниже слоям впитывающей сердцевины после первоначального выделения жидкости, например, из генитальных или анальных областей пользователя. Такие проемы, малые отверстия или углубления во впитывающих изделиях, раскрываются, например, в патентах США №4988345 на имя Reising, и №5810798 на имя Finch и др.; №№6241714 и 6984224 на имя Aschenbrenner, а также в JP2006-51211. Хотя такие проемы показали некоторую эффективность для сбора жидкости в колодцеобразной структуре и для направления выделений вглубь изделия, протекание для таких изделий все же остается проблемой. Кроме того, производственные ограничения и затраты на материалы часто не позволяли использовать такие конструктивные особенности совместно с другими нужными топографическими структурами впитывающего изделия. К тому же использование слоев с проемами приводило к потерям материала в процессе изготовления, так как эти слои вынужденно имели неиспользуемые центральные участки. Существует потребность в изделиях с такими элементами с улучшенной защитой от протекания, которые снижают потери материала в процессе изготовления, а также позволяют вносить в изделие другие топографические структуры.

Такие требующиеся топографические элементы включают в себя приподнятые компоненты или выпуклые элементы, улучшающие прилегание к телу, например такие выпуклости, как раскрытые в JP 2006-51211 и GB 2370780 ни имя Aschenbrenner. Такие выпуклые элементы были раскрыты во многих формах в зависимости от конфигурации изделия. Было выяснено, что такие выпуклые элементы: 1) приподнимают участки впитывающего изделия ближе к области испускания жидкости, 2) направляют изгибание или поворот изделия в процессе использования (в качестве придающего изделию форму слоя/элемента, а также 3) обеспечивают стабилизирующий или упрочняющий элемент, например, такой как предотвращающий скольжение элемент для некоторых изделий, когда выпуклость располагается под определенными областями тела пользователя. Такой элемент может, например, удерживать впитывающее изделие между ягодицами пользователя во время сна. Эти многослойные конструкции часто неэффективно изготавливают из других видов материала, чем остальные слои изделия, что повышает общую стоимость изделия. Следовательно, существует потребность во впитывающих изделиях с эффективно выполненными топографическими элементами, такими как выпуклости.

Добавим, что в то время как разнообразные многослойные конструкции разрабатывались изготовителями для способствования быстрому впитыванию или улучшенному прилеганию, например, придающие форму слои, эти конструкции часто приводили к потерям материала в процессе изготовления, так как обрезки материала часто становятся негодными к применению после вырезания конструкции из исходного листа материала, поэтому эти обрезки выбрасывают. Хотя были разработаны многочисленные методики экономии материала исходного листового материала в процессе изготовления изделия, например, такая, как раскрыта в патенте США №6171432 на имя Brisebois и др., эти методики и способы были нацелены на помещение во впитывающие изделия непрерывных, расположенных бок о бок полосок материала. Таким образом, существует потребность во впитывающем изделии личной гигиены, имеющем многослойную структуру с многочисленными топографическими элементами, при изготовлении которого в отходы идет минимальное количество материала.

Впитывающие изделия, такие как гигиенические прокладки, ранее раскрывались, как содержащие и выпуклости и углубления. Такая комбинация элементов раскрыта в патенте США №5,820,619 на имя Chen, который раскрывает выпуклость как выступающий и относительно узкий «стопор» для удерживания предмета женской гигиены в зоне копчика пользователя и впитывания менструальных выделений. Спаренный относительно узкий элемент-впадина, описываемый в указанном документе Chen, включен в конструкцию с единственной целью обеспечения выпуклости при хранении изделия в сложенном состоянии, чтобы неиспользуемое изделие сохраняло плоскую сложенную форму. Стопор описывается как выполненный как единое целое со структурой впитывающего основного элемента, так что его конструкция и свойства материала ограничены материалом структуры впитывающего основного элемента. Следовательно, остается потребность во впитывающем изделии, которое имеет множество топографических элементов и которое не ограничено свойствами материала структур впитывающего слоя.

Сущность изобретения

Настоящее изобретение устраняет проблемы впитывающих изделий, относящиеся к протечкам и производственным потерям материала, за счет обеспечения изделия, имеющее слой, разделенный по меньшей мере на два обособленных и выполненных из одного материала участка, расположенных в продольном направлении изделия. В результате разницы в геометрической форме и расположения в разных местах эти участки обеспечивают впитывающему изделию несколько различных функций. В первом варианте осуществления впитывающее изделие имеет продольное направление, поперечное направление и направление по глубине и содержит нижний покровный слой и по меньшей мере один впитывающий сердцевинный слой, расположенный поверх нижнего покровного слоя в направлении по глубине. Изделие также содержит по меньшей мере один дополнительный слой, не составляющий единого целого с впитывающим слоем впитывающего изделия и расположенный поверх указанного впитывающего слоя, причем дополнительный слой включает в себя по меньшей мере первый и второй обособленные участки, расположенные вдоль продольного направления. По меньшей мере первый и второй обособленные участки пространственно разнесены в указанном продольном направлении. Участки выполнены из одного исходного листового материала, и первый участок в месте своего нахождения по меньшей мере частично определяет собой проем с краем, а второй участок имеет стыкуемую форму, чтобы по меньшей мере частично вписываться внутрь указанного проема.

В альтернативном впитывающем изделии форма по меньшей мере частичного проема первого участка комплементарна форме второго участка. В еще одном альтернативном впитывающем изделии форма замкнутого проема первого участка комплементарна форме второго участка. В еще одном альтернативном впитывающем изделии форма по меньшей мере частичного проема первого участка комплементарна форме части второго участка. В еще одном варианте осуществления впитывающего изделия форма первого участка комплементарна геометрической форме второго участка. В еще одном варианте осуществления впитывающего изделия формы как первого, так и второго участка комплементарны форме третьего участка, а форма третьего участка комплементарна форме как первого, так и второго участков.

В еще одном альтернативном варианте впитывающего изделия оно включает в себя верхний покровный слой и проложенный между верхним и нижним покровными слоями впитывающий слой. В таком альтернативном варианте дополнительный слой выбирают из следующего: придающий форму слой, впитывающий слой и направляющий жидкость слой.

В еще одном альтернативном варианте впитывающее изделие включает в себя передний и задний концы, причем первый участок расположен ближе к переднему концу изделия, а второй участок расположен ближе к заднему концу изделия. В таком альтернативном варианте первый участок направляет физиологические выделения к впитывающему сердцевинному слою, а второй участок обеспечивает прилегание впитывающего изделия к телу. Прилегание к телу обеспечивается выпуклой или приподнятой структурой, выполненной из второго участка.

В еще одном альтернативном варианте первый участок определяет замкнутый проем в отличие от частичного проема. В еще одном альтернативном варианте первый участок определяет овальный проем. В еще одном альтернативном варианте дополнительный слой выполнен из исходного листового материала, изготовленного способом воздушной укладки. В еще одном альтернативном варианте между впитывающим сердцевинным слоем и дополнительным слоем расположен слой с нанесенной печатью. В еще одном альтернативном варианте дополнительный слой имеет цвет, видимый сквозь верхний покровный слой. В еще одном альтернативном варианте изделие выбрано из следующего: изделие женской гигиены, например ночная гигиеническая прокладка, изделие для взрослых с недержанием, изделие для ухода за младенцами и изделие для ухода за детьми.

В еще одном варианте осуществления по меньшей мере первый и второй обособленные участки дополнительного слоя расположены в одной горизонтальной плоскости вдоль продольного направления изделия. В еще одном варианте осуществления по меньшей мере первый и второй обособленные участки дополнительного слоя расположены в разных горизонтальных плоскостях вдоль продольного направления изделия. Еще в одной альтернативе дополнительный слой включает в себя по меньшей мере три обособленных участка, расположенных вдоль продольного направления изделия.

В еще одном альтернативном варианте первый участок дополнительного слоя, имеющего три участка, определяет внутри себя частичный проем, третий участок определяет внутри себя частичный проем, а второй участок, расположенный между первым и третьим участком в продольном направлении изделия, имеет стыкуемую форму, чтобы вписываться внутрь указанных частичных проемов первого и третьего участков. В альтернативном варианте второй участок из трех имеет овальную геометрическую форму.

В еще одном альтернативном варианте осуществления настоящего изобретения впитывающее изделие имеет продольное и поперечное направления и включает в себя верхний покровный слой, нижний покровный слой и по меньшей мере один впитывающий слой, проложенный между верхним и нижним покровными слоями. Впитывающий слой включает в себя по меньшей мере первый и второй обособленные участки, расположенные вдоль продольного направления, не составляющие единого целого с каким-либо другим слоем и пространственно разнесенные в продольном направлении изделия. В данном варианте осуществления участки выполнены из одного исходного листового материала. Первый участок ограничивает внутри по меньшей мере частичный проем, а второй участок имеет стыкуемую форму, чтобы по меньшей мере частично вписываться внутрь частичного проема.

В еще одном альтернативном варианте осуществления настоящего изобретения впитывающее изделие имеет продольное и поперечное направления и включает в себя верхний покровный слой, нижний покровный слой и по меньшей мере один впитывающий слой, проложенный между верхним и нижним покровными слоями. Впитывающий слой включает в себя по меньшей мере первый и второй участки, расположенные вдоль указанного продольного направления, не составляющие единого целого с каким-либо другим слоем и пространственно разнесенные в указанном продольном направлении. В таком варианте осуществления участки выполнены из одного исходного листового материала. Первый участок определяет внутри себя замкнутый проем, а второй участок имеет стыкуемую форму, чтобы полностью вписываться внутрь проема. Форма замкнутого проема и форма второго участка являются комплементарными.

В еще одном варианте осуществления настоящего изобретения первый участок расположен ближе к переднему краю изделия, а второй участок расположен ближе к заднему краю изделия, при этом первый участок имеет такую форму и местоположение, чтобы в него вписывалось вагинальное отверстие пользователя, а второй участок имеет такую форму и местоположение, чтобы он мог вписываться между ягодицами пользователя.

В еще одном варианте осуществления изобретения впитывающее изделие, имеющее продольное и поперечное направления, включает в себя верхний покровный слой, нижний покровный слой и по меньшей мере один впитывающий слой, проложенный между верхним и нижним покровными слоями. Впитывающий слой включает в себя по меньшей мере первый, второй и третий участки, расположенные вдоль указанного продольного направления и не образующие единого целого с каким-либо другим слоем внутри изделия. Участки пространственно разнесены в продольном направлении, причем второй участок в продольном направлении расположен между первым и третьим участками. Участки выполнены из одного исходного листового материала. Дополнительно и первый участок, и третий участок определяют частичные проемы, а геометрическая форма второго участка является стыкуемой, чтобы полностью вписываться внутрь частичных проемов первого и третьего участков.

В еще одном варианте осуществления впитывающее изделие включает в себя верхний покровный слой, нижний покровный слой и впитывающий слой, расположенный между верхним покровным слоем и нижний покровным слоем. Впитывающее изделие включает в себя продольное направление, поперечное направление и направление по глубине. Между верхним покровным слоем и впитывающим слоем расположен дополнительный слой, включающий в себя два или несколько обособленных участков, ориентированных в продольном направлении. Два или несколько участков не составляют единого целого ни с одним другим слоем внутри изделия, выполнены из одного листового материала и включают в себя комплементарные края. В еще одном альтернативном варианте осуществления изобретения, комплементарные края двух или нескольких участков включают в себя внутренний край первого участка и периферийный край второго участка. В еще одном альтернативном варианте осуществления комплементарные края двух или нескольких участков включают в себя периферийный край первого участка и периферийный край второго участка. В еще одном альтернативном варианте осуществления количество участков равно трем, и комплементарными краями каждого из участков являются периферийные края.

Краткое описание чертежей

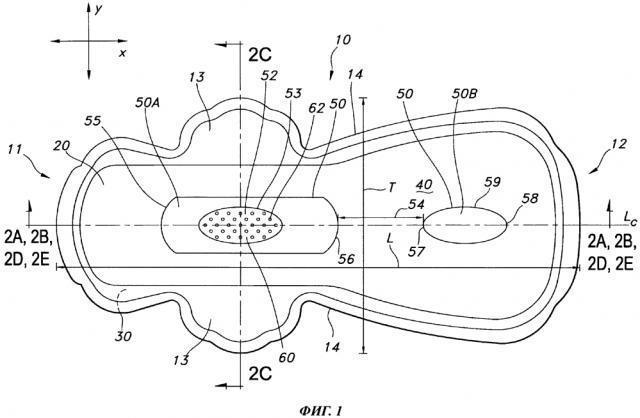

На фиг. 1 показан вид сверху одного варианта осуществления впитывающего изделия согласно настоящему изобретению в форме женской ночной прокладки в плоском и развернутом состоянии.

На фиг. 2А покомпонентно показана женская ночная прокладка по фиг. 1 в разрезе по линиям 2А-2А (по центральной продольной оси).

На фиг. 2В покомпонентно показан альтернативный вариант осуществления женской ночной прокладки по фиг. 1 на виде в разрезе по линиям 2В-2В, приблизительно по центральной продольной оси.

На фиг. 2С покомпонентно показан альтернативный вариант осуществления по фиг. 1 (как она показана на фиг. 2В) на виде в разрезе через первый участок по поперечной оси по линиям 2С-2С.

На фиг. 2D покомпонентно показан альтернативный вариант осуществления женской ночной прокладки по фиг. 1 на виде в разрезе по линиям 2D-2D, приблизительно по центральной продольной оси.

На фиг. 2Е показан альтернативный вариант осуществления женской ночной прокладки по фиг. 1 в разобранном состоянии на виде в разрезе по линиям 2Е-2Е, приблизительно по центральной продольной оси.

На фиг. 2F показан вид сверху еще одного альтернативного варианта осуществления женской ночной прокладки, показанной на фиг. 1.

На фиг. 2G покомпонентно показан альтернативный вариант осуществления женской ночной прокладки по фиг. 2F на виде в разрезе по линиям 2G-2G, приблизительно по центральной продольной оси.

На фиг. 3 показан вид сверху альтернативного варианта осуществления впитывающего изделия согласно настоящему изобретению также в форме женской ночной прокладки в плоском и развернутом состоянии.

На фиг. 4 покомпонентно показана женская ночная прокладка по фиг. 3 на виде в разрезе по линиям 4-4 (по центральной продольной оси).

На фиг. 5 показан вид сверху альтернативного варианта осуществления впитывающего изделия по настоящему изобретению также в форме женской ночной прокладки в плоском и развернутом состоянии.

На фиг. 6 покомпонентно показана женская ночная прокладка по фиг. 5 на виде в разрезе по линиям 6-6 (по центральной продольной оси).

На фиг. 7 показан вид сверху альтернативного варианта осуществления впитывающего изделия согласно настоящему изобретению в виде подгузника.

На фиг. 8 покомпонентно показан подгузник по фиг. 7 на виде в разрезе по центральной продольной оси по линиям 8-8.

Подробное раскрытие изобретения

Следует понимать, что раскрываемое изобретение может быть применено к широкому ассортименту одноразовых впитывающих изделий личной гигиены, таких как, например, женские гигиенические впитывающие изделия, впитывающие изделия для ухода за взрослыми, а также впитывающие изделия для ухода за младенцами и детьми. Например, такие женские гигиенические впитывающие изделия включают в себя гигиенические салфетки, прокладки и подкладки; впитывающие изделия для взрослых включают в себя белье, прокладки и вкладыши, а впитывающие изделия ухода за младенцами и детьми включают в себя подгузники, трусы, вкладыши и пеленки. В случае впитывающих изделий личной гигиены для сбора выделений, такие изделия обычно носят под бельем, чтобы не испачкать его этими выделениями. Не ограничиваясь одной структурой, такие впитывающие изделия содержат в своей структуре по меньшей мере два слоя, а чаще всего - три и более слоев. Например, такие изделия могут включать в себя опциональный обращенный к пользователю верхний покровный слой, обращенный к одежде или постельному белью, непроницаемый для жидкости нижний покровный слой и по меньшей мере один впитывающий слой, проложенный между верхним покровным слоем (если такой присутствует) и нижним покровным слоем, причем впитывающий слой помещен поверх нижнего покровного слоя в направлении по глубине изделия. Часто для придания впитывающим изделиям дополнительной функциональности в них присутствуют и другие слои, например, несколько впитывающих слоев, слои передачи или слои задержки передачи жидкости, принимающие слои, слои для направления жидкости, придающие форму изделию слои или их сочетания.

Применительно к данной заявке, термины «поверх» или «размещенный (расположенный) поверх» следует считать синонимами, охватывающими не только ту ситуацию, когда один слой помещен непосредственно на поверхность другого слоя или скреплен непосредственно с поверхностью другого слоя в направлении по глубине изделия средствами обычного скрепления слоев друг с другом на их границе соприкосновения (непосредственное скрепление двух слоев термическим, адгезивным, иглопробивным или ультразвуковым скреплением), но и ту ситуацию, когда первый слой помещен на второй слой в направлении по глубине изделия опосредованно. В такой ситуации первый и второй слои могут быть отделены друг от друга не только адгезивным слоем, но и дополнительными слоями, проложенными между первым и вторым слоями.

Применительно к данной заявке термины «по меньшей мере частичный» или «по меньшей мере частично», должны считаться синонимами по своему значению, в отношении «проема», и при употреблении со словом «проем» должны обозначать отверстие, вырез, прорезь или проход сквозь противоположные поверхности относительно плоского исходного листового материала, которые или полностью охвачены ограничивающим внутренним краем (так, что вырез окружен на 360° исходным листовым материалом в плоскости X-Y), образуя замкнутый проем, или же, в альтернативном варианте, проем сквозь противоположные поверхности исходного листового материала, лишь частично окруженный ограничивающим краем, так что такой проем неполностью охвачен краем исходного листового материала (являясь частичным проемом). Например, в таком частичном проеме исходный листовой материал участка дополнительного слоя должен окружать проем на некоторую величину менее 360°, например от 180° до менее 360°. Градусы, на которые исходный листовой материал окружает проем или частичный проем, рассматриваются в плоскости X-Y. Такие проемы могут быть созданы, например, вырезанием или вырубанием областей исходного листового материала. Применительно к данной заявке понятие «проем» не охватывает внутрипоровые пространства или пустоты, сформированные при первоначальном изготовлении исходных листовых материалов, например поры, сформированные в листовых пеноматериалах, пространства между волокнами нетканого листа, или карманы, сформированные в наполненных пленках. Термин «проем» конкретно относится к отверстию, вырезу, прорези или проходу. Такие отверстие, вырез, прорезь или проход являются пространственным элементом, созданным в исходном листовом материале после завершения процесса первоначального формирования листа, причем таковой проем формируется вырезанием, вырубанием, удалением материала, или другим актом физического отделения (пост-формовочное удаление материала из исходного листа). В одном из вариантов осуществления предпочтительно, чтобы при таком пост-формовочном создании проема, геометрическая форма первого участка идентифицировалась и/или создавалась на исходном листе, и на каком-то этапе второй участок удалялся бы из первого участка по его внутренним границам (для формирования замкнутого проема) или альтернативно, из первого участка по части его внутренних границ (для формирования частичного проема).

Примеры геометрических форм таких «по меньшей мере частичных» проемов или «частичных проемов», включают в себя, среди прочего, исходный листовой материал с проемом, имеющим конфигурацию «С»-образной или «U»-образной формы, в котором пустое пространство в целом окружено материалом, но не на все 360° в плоскости X-Y, как было бы в полностью ограниченном проеме, имеющем форму овала или круглого «0», квадрата, прямоугольника, треугольника или другую замкнутую геометрическую форму. Также следует понимать, что края, ограничивающие такой проем или по меньшей мере частичный проем, не должны обязательно быть криволинейными, как в круге, овале или эллипсе, но могут быть также симметричными, но угловыми, как в квадрате или прямоугольнике. Такие частичные или полные проемы могут быть также и асимметричными. Дополнительные формы проемов включают в себя, например, форму детской игрушки, формы животных и других форм из мира природы, например, полумесяца, звезды, солнца, капли или листьев.

Применительно к данной заявке термином «обособленный» должен называться отдельный, несоединенный фрагмент исходного листового материала при его помещении во впитывающее изделие. Множественные обособленные участки в одном варианте осуществления будут иметь зазор или промежуток, разделяющие их в продольном направлении изделия, причем такой зазор или промежуток являются элементами, в которых исходный листовой материал полностью отсутствует. В одном варианте осуществления такой исходный листовой материал предпочтительно отсутствует полностью поперек поперечной оси изделия, в частности, в месте расположения зазора.

Применительно к данной заявке термин «составляющий единое целое», обозначает единую структуру или часть слоя, например, удлинение или выступ, из того же материала, что и остальная часть слоя и выходящую за пределы остальной части слоя, при этом не будучи прикрепленной к остальной части слоя каким-либо адгезивным, термическим, ультразвуковым, иглопробивным или другим общеупотребительным способом скрепления. Термин «не составляющий единого целого» обозначает не единую структуру или первый слой, который ни прикреплен, ни каким-либо другим способом не соединен со вторым слоем, или, в альтернативном варианте, соединен со вторым слоем адгезивным, термическим, ультразвуковым, иглопробивным или другим общеупотребительным способом скрепления. В одном осуществлении не составляющий единого слоя первый слой просто расположен поверх второго слоя.

Применительно к данной заявке, термин «исходный лист» обозначает в целом пленарный лист материи, пеноматериала или текстильного материала или сочетание перечисленных материалов. В одном варианте осуществления такой исходный лист имеет форму полосы или ленты материала. В другом варианте осуществлении таковой исходный лист является плоским или относительно плоским, без приподнятого рельефа поверхности за пределами формирующей лист поверхности текстуры материи, пеноматериала или текстиля. В еще одном варианте осуществления такой исходный лист является относительно плоским, не имеющим удлинений, выпячиваний или выступов по оси Z листа, которые проходили бы выше по этой оси более чем на 100% толщины листового материала. Такие выступы не включают в себя обычные поверхностные возвышения, созданные тиснением материи, пеноматериала или текстиля.

Применительно к данной заявке, термин «комплементарная форма» обозначает форму, которая точно вписывается в другую геометрическую форму, как рука в перчатку или ключ в замок. Еще один пример - стыкуемые геометрические формы и края элементов «пазла» также считаются комплементарными геометрическими формами и комплементарными краями применительно к данной заявке. Под «комплементарным краем» понимают край, который точно подходит по геометрической форме к другому краю.

Чертежи на фиг. 1 и 2А показывают один из вариантов осуществления впитывающих изделий личной гигиены согласно настоящему изобретению в виде женской ночной гигиенической прокладки 10 в плоском и развернутом состоянии. Хотя на чертежах показаны женские гигиенические изделия, изобретение также может быть применено к любому из описанных выше впитывающих изделий личной гигиены. Кроме случаев, когда оговаривается иное, рассмотрение размеров изделия и/или местоположений его индивидуальных компонентов ведется для изделия в плоском и развернутом состоянии. Кроме того, используемые в настоящей заявке термины «содержащий» и «включающий в себя» являются инклюзивными или неограничивающими и не исключают дополнительных неуказанных элементов, составных компонентов или шагов способа. Следовательно, термины «содержащий» и «включающий в себя» шире более ограничивающих терминов «состоящий, по существу, из» и «состоящий из». Для удобства пользования чертежами в разных вариантах осуществления похожим или одинаковым элементам присвоены одинаковые позиционные номера. Также следует понимать, что элементы одного варианта осуществления могут быть использованы с элементами другого осуществления, если не оговаривается иное.

В частности, на фиг. 1 на виде сверху изображено впитывающее изделие личной гигиены, а конкретно - женская ночная гигиеническая прокладка 10. Ночные прокладки часто используются взрослыми женщинами-потребителями в дни менструаций, чтобы дополнительно защитить от загрязнения свою ночную одежду и постельное белье. Такие ночные прокладки часто разрабатываются с увеличенной длиной, чтобы в течение сна обеспечивать укрытие вагинальной и ягодичной областей. Часто такие прокладки включают в себя более широкую зону заднего конца, чтобы тщательно укрывать ягодичную область. Показанная ночная прокладка 10 имеет передний конец 11 и задний конец 12. Для использования изделия его передний конец 11 располагают напротив передней тазовой области потребителя (в нижнем белье потребителя), а задний конец 12 располагают напротив ягодичной области пользователя или задней тазовой области (в нижнем белье потребителя). На продольно ориентированных краях 14 прокладки опционально расположены крылышки или клапаны 13, предназначенные для прикрепления прокладки к нижней стороне нижнего белья пользователя с помощью средств крепления (не показано). Участок нижней поверхности (не показано) крылышек обычно содержит одно или несколько средств крепления. Средства прикрепления выбирают для того, чтобы обеспечить разъемное прикрепление к белью либо к перекрывающему участку противоположного крылышка. Из уровня техники известны и могут быть применены в настоящем изобретении многочисленные адгезивные средства крепления и механические зацепляющие элементы, которые разъемным образом присоединяются сами к себе или к белью пользователя. Особенно подходят для использования с настоящим изобретением адгезивы, чувствительные к давлению. Однако для предохранения адгезива от грязи или высыхания до использования, его обычно защищают съемными отслаивающимися полосками, что известно из уровня техники. Подходящей съемной отслаивающейся полоской является белая крафт-бумага с силиконовым покрытием с одной стороны, позволяющим легко отделить ее от адгезива. Кроме того, что касается соединения крылышка с крылышком, примеры конкретных механических зацепляющих элементов, адгезивных и других систем крепления среди прочего включают в себя раскрытые в документах WO 03/015682 на имя Hammonds и др.; WO 03/015684 на имя Hammonds и др.; и U.S. 2004013317 на имя Steger и др., причем каждый из указанных документов полностью включен в настоящий документ посредством ссылки. Ночная прокладка 10 показана с одной группой крылышек 13, но в альтернативных осуществлениях может включать в себя несколько групп крылышек по продольным боковым краям 14, что может быть желательным для лучшего приспособления особой геометрической формы изделия и/или использования на белье особого стиля. Любые крылышки такого изделия могут быть выполнены из материалов, раскрытых применительно к верхнему и нижнему покровным слоям. В одном из вариантов осуществления крылышки могут содержать удлинение слоя материала внутри верхнего и/или нижнего покровного слоев. В качестве примера и со ссылкой на фиг. 1 крылышки 13 могут быть выполнены за счет удлинения верхнего покровного слоя 20 и нижнего покровного слоя 30, которые сваривают друг с другом вдоль по краевому соединению 35. Такие крылышки могут быть выполнены как единое целое с основной частью прокладки/впитывающего изделия. В альтернативном варианте, крылышки могут быть выполнены независимо и прикреплены отдельно к средней секции изделия. Крылышки, выполненные независимыми от других компонентов впитывающего изделия, могут быть приварены или адгезивно присоединены к участку верхнего и/или нижнего покровных слоев.

Альтернативно, такая прокладка не обязательно должна включать в себя крылышки, а вместо этого может использовать адгезивные средства крепления к белью, показанные на фиг. 2А позиционным номером 37, нанесенные на обращенную к белью поверхность нижнего покровного слоя 30. Как и любые адгезивные вставки в виде крылышек, адгезивные средства крепления к белью предпочтительно покрывают съемными отслаивающимися полосками 36. Использование адгезива для белья на нижнем покровном слое 30 с целью надежного размещения впитывающего изделия на белье хорошо известно уровне техники, и имеются многочисленные адгезивные паттерны и съемные отслаивающиеся полоски, пригодные для применения с настоящим изобретением. Примеры пригодных адгезивов, паттернов и отделяемых листов среди прочего включают в себя раскрытые в документе DE 700225U1; патентах США №3881490 на имя Whitehead и др.; 3913580 на имя Ginocchio; 4337772 на имя Roeder и др.; 4556146 на имя Swanson и др.; патентных документах GB 1349962 на имя Roeder; и US 20070073255 А1 на имя Thomas и др., каждый из указанных документов полностью включен в настоящий документ посредством ссылки.

Опционально, но предпочтительно ночная прокладка 10 включает в себя проницаемый для жидкости и обращенный к пользователю верхний покровный слой 20, непроницаемый для жидкости и обращенный к белью нижний покровный слой 30, и по меньшей мере один впитывающий сердцевинный слой 40, проложенный между верхним покровным слоем 20 и нижним покровным слоем 30. Между впитывающим слоем 40 и верхним покровным слоем размещен по меньшей мере один дополнительный слой 50. В варианте осуществления, проиллюстрированном на фиг. 1 и фиг. 2А, между впитывающим слоем 40 и верхним покровным слоем 20 расположены два дополнительных слоя 50 и 60. Дополнительные слои могут присутствовать либо в виде непрерывного планарного исходного листа 60, без прерывания материала, либо в виде прерывающегося листа 50, разделенного на обособленные участки 50А, 50В, пространственно разнесенные вдоль центральной продольной оси. В применении к настоящему изобретению следует понимать, что дополнительные слои, разделенные на обособленные участки и расположенные внутри изделия, включают в себя зазор между участками, в котором исходный листовой материал дополнительного слоя отсутствует полностью. Зазор не является результатом формовочного отверстия или внутрипоровым пространством, сформированными в процессе первоначальной экструзии или укладки волокна слоя исходного листового материала, но является результатом того, что дополнительный слой физически разрезан или другим способом разделен на разные участки или куски после первоначального создания слоя (при первоначальном создании дополнительного слоя исходного листа в процессах изготовления пеноматериала, пленочного, слоистого, тканого или нетканого материала).

Ночная прокладка 10 имеет направление по длине или продольное направление (ось), обозначенное линией «L», и направление по ширине или поперечное направление (ось), обозначенное линией «Т». Центральная линия продольного направления (центральная продольная ось) прокладки показана линией «Lc». Кроме того, прокладка имеет направление Z (ось глубины), которое на фиг. 2А (и других поперечных разрезах) обозначено линией «Z». Ночная прокладка 10 (или другое впитывающее изделие согласно изобретению) может иметь любую из многочисленных удлиненных форм, включая, но не ограничиваясь этим, треугольную, прямоугольную, формы, форму «собачьей кости», Т-образную и эллиптическую формы. Кроме того, часто бываем желательным, чтобы прокладка имела скругленные углы и/или в целом выгнутые торцы.

В одном из вариантов осуществления прокладка 10 предпочтительно имеет длину (по центральной продольной оси) от приблизительно 80 мм до приблизительно 450 мм, а еще более предпочтительно - от приблизительно 280 мм до приблизительно 420 мм в конфигурации ночной прокладки. Предпочтительная длина будет изменяться в зависимости от типа изделия и размера пользователя. Прокладочное впитывающее изделие 10 предпочтительно имеет максимальную ширину в поперечном направлении (без учета крылышек) от приблизительно 60 мм до приблизительно 200 мм, а еще более предпочтительно, чтобы максимальная ширина составляла от приблизительно 75 мм до приблизительно 120 мм для конфигурации ночной прокладки.

Как было отмечено выше, показанная на фиг. 1 и фиг. 2А ночная прокладка 10, имеет в данном варианте осуществления между верхним покровным слоем 20 и впитывающим сердцевинным слоем 40 два дополнительных слоя. Эти слои включают в себя комбинированный слой 50 для направления жидкости, впитывания и придания изделию формы и принимающий слой 60 с нанесенной печатью. Слой 50 для направления жидкости, впитывания и придания изделию формы включает в себя два участка 50А и 50В. Первый участок 50А выполнен с возможностью направлять и впитывать жидкость, поступающую из вагинального отверстия пользователя через замкнутый овальный проем 52 в первом участке. Второй участок 50В выполнен с возможностью способствования приданию прокладке формы (и обеспечения прилегания к телу) и впитывания жидкости из области ягодиц пользователя. В одном из вариантов осуществления два участка 50А и 50В предпочтительно расположены в одной горизонтальной плоскости изделия в продольном направлении и разделены промежутком или зазором 54 (в котором исходный листовой материал, составляющий дополн
