Способ регулирования режима продувки ванны кислородного конвертера
Патент 260648
Классы МПК
Способ регулирования режима продувки ванны кислородного конвертера
Иллюстрации
Реферат

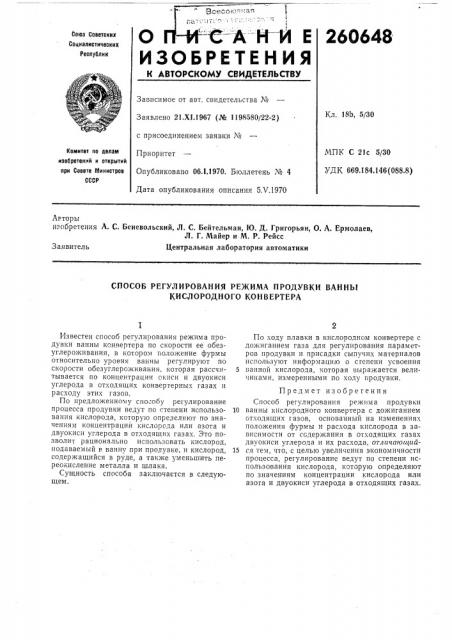

— И -CА Н-И Е
260648
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Кл. 18b, 5/30
Заявлено 21.XI.1967 (№ 1198680/22-2} с присоединением заявки №
Приоритет
Опубликовано 06.1.1970. Бюллетень № 4
Дата опубликования описания 5.Ч.1970
МПК С 21с 5/30
УДК 669.184,146(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Арторы изобретения А. С. Беневольский, Л. C. Бейтельман, Ю. Д. Григорьян, О. А, Ермолаев, Л. Г. Майер и М, P. Рейсс
Центральная лаборатория автоматики
Заявитель
СПОСОБ РЕГУЛИРОВАНИЯ РЕЖИМА ПРОДУВКИ ВАННЫ
КИСЛОРОДНОГО КОНВЕРТЕРА
Известен способ регулирования режима продувки ванны конвертера по скорости ее обезуглероживания, в котором -, oëî>êåíèå фурмы относительно уровня ванны регулируют по скорости обезуглероживания, которая рассчитывается по концентрации окиси и двуокиси углерода в отходящих конвертерных газах и расходу этих газов.
По предложенному способу регулирование процесса продувки ведут по степени использования кислорода, которую определяют по значениям концентрации кислорсда или азота и двуокиси углерода в отходящих газах. Это позволит рационально использовать кислород, подаваемый в ванну при продувке, и кислород, содержащийся в руде, а также уменьшить переокисление металла и шлака.
Сущность способа заключается в следующем.
По ходу плавки в кислородном конвертере с дожиганием газа для регулирования параметров продувки и присадки сыпучих материалов используют информацию о степени усвоения
5 ьанной кислорода, которая выражается величинами, измеренными по холу продувки.
Предмет изобрегения
Способ регулирования режима продувки
10 ванны кислородного конвертера с дожиганием отходящих газов, основанный на изменениях положения фурмы и расхода кислорода в зависимости от содержания в отходящих газах двуокиси углерода и их расхода, отлачающий15 ся тем, что, с целью увеличения экономичности процесса, регулирование ведут по степени использования кислорода, которую определяют по значениям концентрации кислорода или азота и двуокиси углерода в отходящих газах.
