Электретные полотна с добавками, способствующими накоплению заряда

Электретные полотна с добавками, способствующими накоплению заряда

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к электретным полотнам, включающим нетканые волокнистые полотна, такие как нетканые полотна из термопластичных микроволокон, содержащие добавки, способствующие накоплению заряда, а также к способам их применения.

Уровень техники

Электрет - это диэлектрический материал, характеризующийся квазистационарным электрическим зарядом. Электреты применяются во множестве устройств, включающих, например, липкие пленки, воздушные фильтры, фильтрующие лицевые маски и респираторы, при этом они также применяются в качестве электростатических элементов в электроакустических устройствах, таких как микрофоны, наушники и электростатические записывающие устройства.

Показатели микроволокнистых полотен, используемых для фильтрования аэрозолей, могут быть улучшены посредством придания электрического заряда волокнам и формирования, таким образом, электретного материала. В частности, электреты эффективны в плане улучшения захвата частиц в аэрозольных фильтрах. Известен ряд способов формирования электретных материалов в микроволокнистых полотнах. Такие способы включают, например, бомбардирование волокон, получаемых по технологии мелтблаун, во время их выхождения из выходной части оформляющего канала мундштука экструдера по мере формирования волокон, электрически заряженными частицами, например электронами или ионами. Другие способы включают, например, заряжание волокон после формирования полотна посредством коронного разряда или придания заряда волокнам посредством кардочесания и/или прокалывания иглами (трибозарядка). Кроме того, также был описан способ, при котором струи воды или поток водяных капель врезаются в нетканое полотно с оказанием давления, достаточного для обеспечения электретного заряда, способствующего фильтрации (гидрозарядка).

Для изменения свойств полимерных композиций в полимерные композиции добавляли ряд материалов. Например, в патенте США №5,914,186 (Yau et al.) описаны термостойкие антистатические чувствительные к давлению адгезивные пленки, содержащие основу, покрытую адгезивом, содержащим микрочастицы диаметром по меньшей мере 1 микрометр. Микрочастицы имеют проводящее покрытие, выполненное из базового полимера полимерного электролита, по меньшей мере одной ионной соли щелочного или щелочноземельного металла и по меньшей мере одного термостабилизатора, выбранного из группы, состоящей из затрудненных аминов, солей замещенных толуимидазолов и их смесей.

Примеры электретов с добавленными добавками включают электреты с антибактериальными добавками, как описано в японской патентной публикации JP 08284063, в которой описан N-n-бутилкарбаминовая кислота 3-9 иодо-2-пропинилэфир, содержащий или амидиновую, или гуанидиновую группу и 2-(4-тиазолил) бензимидазол, а также в РСТ публикации WO 93/14510, в которой описаны соединения с затрудненными аминами, азотсодержащие соединения с затрудненными фенолами, соединения солей металлов и затрудненных фенолов, фенольные соединения, соединения серы и фосфорные соединения. В японской патентной публикации JP 06254319 описано применение солей металлов длинноцепочечных органических кислот в полиолефиновых электретах для уменьшения ослабления степени электрификации. В европейской патентной публикации № ЕР 623,941 описано применение агентов для управления зарядом из различных химических классов в полимерных электретах.

Также были описаны способы изготовления высокостабильных электретов, например, в европейской патентной заявке № ЕР 447,166, в которой описан способ изготовления электретов, содержащий чередование по меньшей мере двух циклов - прикладывания электрического заряда и последующего нагрева, а также описаны электреты, содержащие полярные высокомолекулярные соединения, и патенте США №4,874,659 (Ando et al.), в котором описан способ, содержащий размещение волокнистого листа между бесконтактным электродом с подведенным напряжением и электродом-заземлителем, и поддержание электризации между данными электродами.

Сущность изобретения

В настоящем описании описаны электретные полотна и электретный фильтрующий материал. Электретные полотна могут представлять собой нетканое волокнистое полотно или пленку. Электретные полотна содержат термопластичную смолу и добавку, способствующую накоплению заряда, содержащую соль замещенного меркаптобензимидазола, содержащую двухвалентный металл. Электретные полотна подходят для применения в качестве фильтрующего материала.

Подробное описание изобретения

Существует потребность в электретных полотнах с улучшенными свойствами. В настоящем изобретении представлены электретные полотна, содержащие добавки, способствующая накоплению заряда. Такие добавки, способствующие накоплению заряда, позволяют получить электретные полотна, которые могут быть легко заряжены с помощью множества различных механизмов заряжания, таких как трибозарядка, коронный разряд, гидрозарядка или их комбинации. В некоторых воплощениях электретные полотна согласно настоящему изобретению могут быть заряжены с помощью лишь коронного разряда, в частности коронного разряда постоянного тока, без необходимости использования дополнительных механизмов заряжания.

Электретные полотна, применимые в настоящем изобретении, включают смесь термопластичной смолы и добавки, способствующей накоплению заряда. Полотна, изготовленные из таких смесей, могут характеризоваться улучшенными свойствами по сравнению с полотнами, изготовленными только из термопластичных смол. Применимые добавки, способствующие накоплению заряда, включают соль замещенного меркаптобензимидазола, содержащую двухвалентный металл.

Электретные полотна могут быть представлены в различных формах. Например, полотно может представлять собой сплошную или несплошную пленку или волокнистое полотно. Волокнистые полотна особенно применимы для формирования фильтрующего материала. В некоторых воплощениях полотно представляет собой нетканое микроволокнистое полотно. Обычно эффективный диаметр микроволокон составляет 1-100 микрометров, как правило, 2-30 микрометров (или средний диаметр, если измерение проводится с использованием способа измерения, такого как сканирующая электронная микроскопия), при этом поперечное сечение микроволокон необязательно должно быть круглым.

Термины в единственном числе используются взаимозаменяемо с "по меньшей мере один" для обозначения одного или более описываемых элементов.

Термин "электрет" означает материал, характеризующийся квазистационарным электрическим зарядом. Электрический заряд может быть охарактеризован при испытании на разряд с помощью рентгеновского излучения, как описано в разделе примеров.

Термин "алкил" относится к одновалентной группе, являющейся радикалом алкана, представляющего собой насыщенный углеводород. Алкил может быть линейным, разветвленным, циклическим или их комбинациями и обычно содержит от 1 до 20 атомов углерода. В некоторых воплощениях алкильная группа содержит от 1 до 18, от 1 до 12, от 1 до 10, от 1 до 8, от 1 до 6 или от 1 до 4 атомов углерода. Примеры алкильных групп включают кроме прочего метил, этил, н-пропил, изопропил, н-бутил, изобутил, трет-бутил (т-бутил), н-пентил, н-гексил, циклогексил, н-гептил, н-октил и этилгексил.

Термин "гетероалкил" относится к алкильной группе, содержащей гетероатомы. Такие гетероатомы могут быть боковыми атомами, например галогенами, такими как фтор, хлор, бром или йод, или атомами цепи, такими как азот, кислород или сера. Примером гетероалкильной группы является полиоксиалкильная группа, такая как СН₂СН₂(ОСН₂СН₂)_nOCH₂CH₃.

Термин "алкокси" относится к группе типа -OR, где R - это алкил, замещенный алкил, арил или аралкильная группа.

Термин "замещенный алкил" относится к алкильной группе, содержащей заместители вдоль углеводородного остова. Такие заместители могут представлять собой алкильные группы, гетероалкильные группы или арильные группы. Примером замещенной алкильной группы является бензильная группа.

Термин "арил" относится к ароматической карбоциклической группе, представляющей собой радикал, содержащий от 1 до 5 колец, которые могут быть соединены или сконденсированы. Арильная группа может быть замещена алкильными или гетероалкильными группами. Примеры арильных групп включают фенильные группы, нафталиновые группы и антраценовые группы.

Термины "полимер" и "полимерный материал" относятся как к материалам, изготовленным из одного мономера, таким как гомополимер, так и к материалам, изготовленным из двух или более мономеров, таким как сополимер, терполимер и т.п. Аналогично, термин "полимеризовать" относится к способу изготовления полимерного материала, который может быть гомополимером, сополимером, терполимером и т.п. Термины "сополимер" и "сополимерный материал" относятся к полимерному материалу, изготовленному по меньшей мере из двух мономеров.

Термины "комнатная температура" и "температура окружающей среды" используются взаимозаменяемо для обозначения температур в диапазоне от 20°С до 25°C.

Термин "пригодный для переработки в расплавленном состоянии", используемый в настоящем описании, относится к композиции, которая может превращаться, например, под действием тепла и давления из твердого вещества в вязкое текучее вещество. Композиция должна быть пригодной для переработки в расплавленном состоянии без существенных химических превращений, деградации или потери пригодности для предполагаемой области применения.

Если не указано иное, все числа, обозначающие характерные размеры, количества и физические свойства, используемые в описании и формуле изобретения, должны рассматриваться как дополненные во всех случаях термином "приблизительно". Соответственно, если не будет указано обратное, указываемые величины являются приближенными значениями, которые могут изменяться в зависимости от требуемых свойств, в соответствии с условиями, раскрытыми в настоящем описании.

Термопластичные смолы, применимые в настоящем изобретении, включают любой термопластичный непроводящий полимер, способный сохранять высокую величину захваченного электростатического заряда при формовании в виде полотна и заряжании. Обычно такие смолы имеют удельное сопротивление по постоянному току (DC) более 10¹⁴ Ом-см при температуре предполагаемого использования. Полимеры, способные приобретать захваченный заряд, включают полиолефины, такие как полипропилен, полиэтилен и поли-4-метил-1-пентен; поливинилхлорид; полистирол; поликарбонаты; полиэфиры, включая полилактиды; и перфторированные полимеры и сополимеры. Особенно пригодные материалы включают полипропилен, поли-4-метил-1-пентен, их смеси или сополимеры, полученные на основе по меньшей мере одного из пропилена и 4-метил-1-пентена.

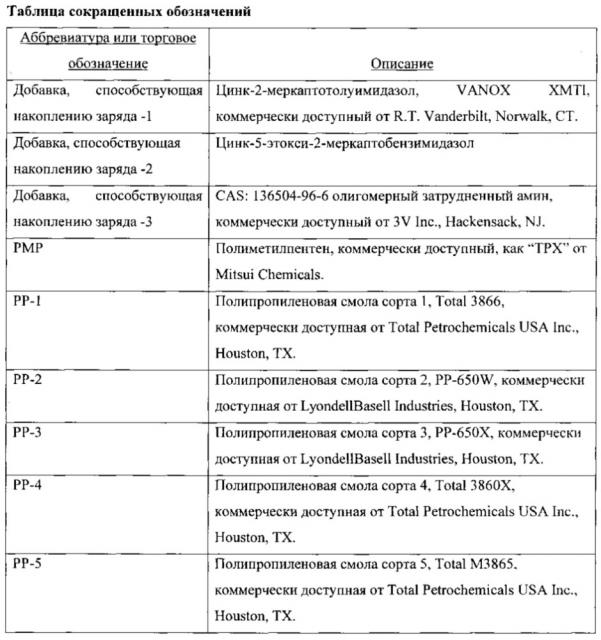

Примеры пригодных термопластичных смол включают, например, полипропиленовые смолы: ESCORENE РР 3746G, коммерчески поставляемый фирмой Exxon-Mobil Corporation, Irving, ТХ; TOTAL РР3960, TOTAL PP3860 и TOTAL PP3868, коммерчески поставляемые фирмой Total Petrochemicals USA Inc., Houston, ТХ; и METOCENE MF 650W, коммерчески поставляемый фирмой LyondellBasell Industries, Inc., Rotterdam, Netherlands; и поли-4-метил-1-пентеновую смолу TPX-MX002, коммерчески поставляемую фирмой Mitsui Chemicals, Inc., Tokyo, Japan.

Добавки, способствующие накоплению заряда, представляют собой соли замещенного меркаптобензимидазола, содержащие двухвалентный металл. Эти соли могут быть описаны общей структурой формулы 1, показанной ниже:

где М содержит двухвалентный металл; группа R1 содержит атом водорода или алкильную группу; группы R2, R3, R4 и R5 независимо содержат атом водорода, алкил, арил, гетероалкил, замещенный алкил, замещенный арил или алкокси.

Обычно М содержит Zn, Ni или Fe, а группа R1 содержит атом водорода или алкильную группу с 1-3 атомами углерода. Обычно по меньшей мере один из R2, R3, R4 и R5 не является атомом водорода. В некоторых воплощениях группа R2 содержит алкильную группу с 1-3 атомами углерода, а группы R3, R4 и R5 независимо содержат атом водорода, алкил, арил, гетероалкил, замещенный алкил, замещенный арил или алкокси.

В некоторых особо подходящих воплощениях М содержит Zn, при этом каждая из групп R1, R3, R4 и R5 содержит атом водорода, а группа R2 содержит метальную группу.

Добавка, способствующая накоплению заряда, может быть добавлена в любом подходящем количестве. Было обнаружено, что добавки, способствующие накоплению заряда, согласно настоящему изобретению являются эффективными даже в относительно небольших количествах. Обычно добавка, способствующая накоплению заряда, присутствует в смеси термопластичной смолы и добавки, способствующей накоплению заряда, в количествах до приблизительно 10% по весу, более типично в диапазоне от 0,02 до 5% по весу на основании общего веса смеси. В некоторых воплощениях добавка, способствующая накоплению заряда, присутствует в количестве в диапазоне от 0,1 до 3% по весу, от 0,1 до 2% по весу, от 0,2 до 1,0% по весу или от 0,25 до 0,5% по весу.

Смесь термопластичной смолы и добавки, способствующей накоплению заряда, может быть приготовлена с помощью широко известных способов. Обычно смесь обрабатывают с использованием методов экструзии из расплава, так что смесь может быть предварительно смешана с образованием гранул при периодическом процессе, или термопластичная смола и добавка, способствующая накоплению заряда, могут быть смешаны в экструдере при непрерывном процессе. В тех случаях, когда используется непрерывный процесс, термопластичная смола и добавка, способствующая накоплению заряда, могут быть предварительно смешаны в виде твердых веществ или по отдельности добавлены в экструдер для перемешивания в расплавленном состоянии.

Примеры смесителей для расплавов, которые могут быть использованы для формования предварительно смешанных гранул, включают устройства, обеспечивающие дисперсионное смешивание, дистрибутивное смешивание или комбинацию дисперсионного и дистрибутивного смешивания. Примеры периодических способов включают способы с использованием BRABENDER (например, BRABENDER PREP CENTER, коммерчески поставляемый фирмой CW. Brabender Instruments, Inc.; South Hackensack, NJ) или оборудование BANBURY для внутреннего смешивания и вальцевания (например, оборудование, поставляемое фирмой Farrel Co.; Ansonia, СТ). После периодического смешивания полученная смесь может быть немедленно охлаждена и храниться при температуре ниже температуры плавления смеси для последующей переработки.

Примеры непрерывных способов включают одношнековое экструдирование, двухшнековое экструдирование, дисковое экструдирование, возвратно-поступательное одношнековое экструдирование и штифтовое одношнековое экструдирование. Непрерывные способы могут включать использование как дистрибутивных элементов, таких как кавитационные червячные смесители (например, СТМ, коммерчески поставляемый фирмой RAPRA Technology, Ltd.; Shrewsbury, England), так и штифтовых смесительных элементов, статических смесительных элементов или дисперсионных смесительных элементов (коммерчески поставляемых, например, как смесительные элементы MADDOCK или смесительные элементы SAXTON).

Примеры экструдеров, которые могут быть использованы для экструзии предварительно смешанных гранул, приготовленных периодическим способом, включают такие же типы оборудования, как описанные выше для непрерывной переработки. Пригодными условиями экструзии в сущности являются такие, которые пригодны для экструдирования смолы без добавки.

Экструдированная смесь термопластичной смолы и добавки, способствующей накоплению заряда, может быть отлита или нанесена как покрытие для получения пленок или листов, или может быть сформирована в виде волокнистого полотна с использованием любых подходящих методик. Пленки могут быть использованы при изготовлении множества изделий, включая фильтрующие материалы, с применением способов, описанных, например, в патенте США №6,524,488 (Insley et al.). Волокнистые полотна могут быть изготовлены из различных типов волокон, включая, например, микроволокна, полученные по технологии мелтблаун, штапельные волокна, фибриллированные пленки и их комбинации. Технологии изготовления волокнистых полотен включают, например, процессы воздушной выкладки, процессы мокрой выкладки, гидросцепление, технологии спанбонд, технологии мелтблаун и их комбинации. Для использования в качестве фильтрующего материала особенно подходящими являются нетканые микроволокнистые полотна, полученные по технологии мелтблаун и спанбонд.

Микроволокнистые электретные фильтры, полученные по технологии мелтблаун и спанбонд являются особенно пригодными для использования в качестве элемента воздушного фильтра респиратора, такого как фильтрующая лицевая маска, или для таких целей, как бытовые и промышленные кондиционеры воздуха, воздухоочистители, пылесосы, медицинские фильтры воздушных линий и системы кондиционирования воздуха для автомобилей и обычного оборудования, такого как компьютеры, компьютерные дисководы и электронное оборудование. В некоторых воплощениях электретные фильтры объединены с респираторным блоком для получения респираторного устройства, предназначенного для использования человеком. Применительно к респираторам электретные фильтры могут иметь вид формованных, гофрированных или складных респираторов-полумасок, сменных картриджей или респираторных коробок или предварительных фильтров.

Микроволокна, полученные по технологии мелтблаун, применимые в настоящем изобретении, могут быть изготовлены, как описано в Van A. Wente, "Superfine Thermoplastic Fibers", Industrial Engineering Chemistry, vol. 48, pp. 1342-1346, и в отчете Report No. 4364, Naval Research Laboratories, опубликованном 25 мая 1954 г., озаглавленном "Manufacture of Super Fine Organic Fibers", Van A. Wente et al.

Микроволокна, полученные по технологии спанбонд, могут быть сформированы при использовании технологии спанбонд, согласно которой одно или более сплошных полимерных свободных волокон экструдируют на коллектор, как описано, например, в патентах США №№4,340,563 и 8,162,153, а также патентной публикации США №2008/0038976.

Пригодные микроволокна, полученные по технологии мелтблаун и спанбонд, для волокнистых электретных фильтров обычно имеют эффективный диаметр волокна приблизительно 1-100 микрометров, более типично от 2 до 30 микрометров, в некоторых воплощениях от приблизительно 7 до 15 микрометров, при расчете в соответствии со способом, описанным в Davies, C.N., "The Separation of Airborne Dust and Particles", Institution of Mechanical Engineers, London, Proceedings 1B, 1952.

В полотне могут также присутствовать штапельные волокна. Присутствие штапельных волокон в сущности обеспечивает более рыхлое, менее плотное полотно, чем полотно, состоящее только из микроволокон, полученных по технологии мелтблаун. Обычно используется не более приблизительно 90 весовых процентов штапельных волокон, более типично не более приблизительно 70 весовых процентов. Примеры полотен, содержащих штапельное волокно, раскрыты в патенте США №4,118,531 (Hauser).

Сорбирующий зернистый материал, такой как активированный уголь или оксид алюминия, также может входить в состав полотна. Такие частицы могут присутствовать в количестве до приблизительно 80 объемных процентов от общего количества компонентов полотна. Примеры полотен, содержащих частицы, описаны, например, в патенте США №3,971,373 (Braun), патенте США №4,100,324 (Anderson) и патенте США №4,429,001 (Kolpin et al.).

Различные опциональные добавки могут быть смешаны с термопластичной композицией, включая, например, пигменты, светостабилизаторы, первичные и вторичные антиоксиданты, дезактиваторы металлов, затрудненные амины, затрудненные фенолы, металлические соли жирных кислот, триэфирфосфиты, соли фосфорной кислоты, фторсодержащие соединения и их комбинации. Особо пригодные добавки включают HALS (светостабилизаторы на основе затрудненных аминов) и антиоксиданты, поскольку они могут выполнять функцию добавок, способствующих накоплению заряда. Кроме того, другие добавки, способствующие накоплению заряда, могут быть скомбинированы с термопластичной композицией. Возможные добавки, способствующие накоплению заряда, включают термически стабильные органические триазиновые соединения или олигомеры, при этом указанные соединения или олигомеры содержат по меньшей мере один атом азота в дополнение к входящим в триазиновое кольцо, см., например, патенты США 6,268,495, 5,976,208, 5,968,635, 5,919,847 и 5,908,598 (Rousseau et al.). Другой известной усиливающей электретные свойства добавкой является "CHIMASSORB 944: (поли[[6-(1,1,3,3-тетраметилбутил)амино]-s-триазин-2,4-диил][[(2,2,6,6-тетраметил-4-пиперидил)-имино]гексаметилен[(2,2,6,6-тетраметил-4-пиперидил)имино]]), поставляемый фирмой BASF, Ludwigshafen, Germany. Добавки, способствующие накоплению заряда, могут представлять собой N-замещенные аминоароматические соединения, в частности триаминозамещенные соединения, такие как 2,4,6-трианилино-р-(карбо-2'-этилгексил-1'-окси)-1,3,5-триазин, коммерчески доступные, как "UVINUL Т-150" от фирмы BASF, Ludwigshafen, Germany. Другой добавкой, способствующей накоплению заряда, является 2,4,6-трис-(октадециламино)-триазин, также известный как тристеарилмеламин ("TSM"). Дополнительные примеры добавок, способствующих накоплению заряда, приведены в патентной заявке США №61/058,029, патентной заявке США №61/058,041, патенте США №7,390,351 (Leir et al), патенте США №5,057,710 (Nishiura et al.) и патентах США №4,652,282 и 4,789,504 (Ohmori et al.).

Кроме того, полотно может быть обработано с целью химической модификации его поверхности. Поверхностное фторирование может быть достигнуто путем помещения полимерного изделия в атмосферу, содержащую фторсодержащие частицы и инертный газ, и затем создания электрического разряда для модификации химии поверхности полимерного изделия. Электрический разряд может иметь форму плазмы, такой как коронный разряд переменного тока. Такой плазменный процесс фторирования обеспечивает присутствие атомов фтора на поверхности полимерного изделия. Плазменный процесс фторирования описан в ряде патентов США: 6,397,458; 6,398,847; 6,409,806; 6,432,175; 6,562,112; 6,660,210 и 6,808,551, (Jones/Lyons et al). Электретные изделия, имеющие высокий коэффициент насыщения фтором, описаны в патенте США 7,244,291 (Spartz et al.), и электретные изделия, имеющие низкий коэффициент насыщения фтором, в сочетании с гетероатомами, описаны в патенте США 7,244,292 (Kirk et al.). Другие публикации, раскрывающие способы фторирования, включают: патенты США №6,419,871; 6,238,466; 6,214,094; 6,213,122; 5,908,598; 4,557,945; 4,508,781 и 4,264,750; публикации США US 2003/0134515 A1 и US 2002/0174869 A1; и международную публикацию WO 01/07144.

Электретный фильтрующий материал, изготовленный в соответствии с настоящим изобретением, обычно имеет базовый вес (массу на единицу площади) в диапазоне от приблизительно 10 до 500 г/м², и в некоторых воплощениях, от приблизительно 10 до 100 г/м². При изготовлении микроволокнистых полотен с помощью технологии мелтблаун базовый вес может контролироваться, например, путем изменения скорости сборного устройства или производительности фильеры. Толщина фильтрующего материала обычно составляет от приблизительно 0,25 до 20 миллиметров, и в некоторых воплощениях - от приблизительно 0,5 до 2 миллиметров. В фильтрующих элементах обычно используется множество слоев волокнистых электретных полотен. Коэффициент заполнения волокнистого электретного полотна типично составляет приблизительно от 1% до 25%, более типично от приблизительно 3% до 10%. Коэффициент заполнения представляет собой безразмерный параметр, определяющий долю твердых веществ в полотне. В сущности, способы согласно настоящему изобретению обеспечивают электретные полотна в сущности с равномерным распределением заряда в полотне безотносительно к базовому весу, толщине или коэффициенту заполнения материала. Электретный фильтрующий материал и смола, из которой его изготавливают, не должны подвергаться какой-либо ненужной обработке, которая могла бы увеличить его электрическую проводимость, например, воздействию ионизирующего излучения, гамма-лучей, ультрафиолетового излучения, пиролиза, окисления и т.д.

Электретное полотно может быть заряжено при его формовании, или полотно может быть заряжено после его формования. В случае электретных фильтрующих материалов материал обычно заряжают после формования полотна. В сущности, может быть использован любой стандартный способ заряжания, известный в данной области. Например, заряжание может быть осуществлено различными способами, включая трибозарядку, коронный разряд и гидрозарядку. Также может быть использована комбинация способов. Как упоминалось выше, в некоторых воплощениях электретные полотна согласно настоящему изобретению характеризуются полезным свойством, заключающимся в том, что они могут быть заряжены с помощью лишь коронного разряда, в частности коронного разряда постоянного тока, без необходимости использования дополнительных способов заряжания.

Примеры пригодных способов с использованием коронного разряда описаны в патенте США №RE 30,782 (van Turnhout), патенте США №RE 31,285 (van Turnhout), патенте США №RE 32,171 (van Turnhout), патенте США №4,215,682 (Davis et al.), патенте США №4,375,718 (Wadsworth et al.), патенте США №5,401,446 (Wadsworth et al.), патенте США №4,588,537 (Klaase et al.), патенте США №4,592,815 (Nakao) и патенте США №6,365,088 (Knight et al.).

Других способом, который может быть использован для заряжания электретного полотна, является гидрозарядка. Гидрозарядка полотна осуществляется путем контактирования волокон с водой таким образом, который обеспечит придание заряда волокнам, после чего полотно высушивают. Один пример гидрозарядки заключается в том, что струи воды или поток водяных капель врезаются в нетканое полотно с оказанием давления, достаточного для обеспечения электретного заряда, способствующего фильтрации, после чего полотно высушивают. Давление, необходимое для достижения оптимальных результатов, варьируется в зависимости от типа используемого разбрызгивателя, типа полимера, из которого сформовано полотно, типа и концентрации добавок к полимеру, толщины и плотности полотна, и от того, проводилась ли предварительная обработка, такая как обработка поверхности коронным разрядом, перед проведением гидрозарядки. В сущности, пригодным является давление воды в диапазоне от приблизительно 10 до 500 фунт/кв. дюйм (69-3450 кПа). Струи воды или поток водяных капель могут быть обеспечены с помощью любого пригодного разбрызгивающего устройства. Один пример подходящего разбрызгивающего устройства представляет собой устройство, используемое для гидравлического спутывания волокон. Один пример подходящего способа гидрозарядки описан в патенте США №5,496,507 (Angadjivand et al.). Другие способы описаны в патенте США №6,824,718 (Eitzman et al.), патенте США №6,743,464 (Insley et al.), патенте США №6,454,986 (Eitzman et al.), патенте США №6,406,657 (Eitzman et al.), и патенте США №6,375,886 (Angadjivand et al.). Гидрозарядка полотна также может осуществляться с использованием способа, раскрытого в патенте США №7,765,698 (Sebastian et al.).

Для оценки фильтрующей способности были разработаны различные протоколы испытаний фильтрации. Такие испытания включают измерение проникания аэрозоля через фильтрующее полотно с использованием стандартного аэрозоля для проведения испытаний, такого как диоктилфталат (DOP), обычно выраженное как процент проникания аэрозоля через фильтрующее полотно (% Pen), и измерение перепада давления на фильтрующем полотне (ΔР). По результатам этих двух измерений может быть рассчитана величина, известная как фактор качества (QF), по следующему уравнению:

QF=-ln(% Pen/100)/ΔР,

где ln обозначает натуральный логарифм. Более высокое значение QF указывает на лучшую фильтрующую способность, а пониженные значения QF эффективно коррелируют с пониженной фильтрующей способностью. Более подробное описание измерения этих величин приведено в разделе примеров. Типично, фильтрующие материалы согласно настоящему изобретению имеют измеренные значения QF, равные 0,3 (мм Н₂О)^-1 или больше, при скорости набегающего потока 6,9 сантиметров в секунду.

Для подтверждения того, что конкретный фильтрующий материал является электростатически заряженным по своей природе, можно проанализировать его фильрующую способность до и после воздействия ионизирующего рентгеновского излучения. Как описано в литературе, например, в Air Filtration, R.C. Brown (Pergamon Press, 1993) и "Application of Cavity Theory to the Discharge of Electrostatic Dust Filters by X-Rays", A.J. Wajker and R.C. Brown, Applied Radiation and Isotopes, Vol. 39, No. 7, pp. 677-684, 1988, если электростатически заряженный фильтр облучить рентгеновскими лучами, то проникание аэрозоля через фильтр после облучения будет больше, чем до облучения, потому что ионы, создаваемые рентгеновскими лучами в газовых промежутках между волокнами, нейтрализуют некоторую часть электрического заряда. Таким образом может быть получен график зависимости проникания от кумулятивного рентгеновского облучения, демонстрирующий стабильное возрастание до постоянного уровня, после чего дальнейшее облучение не вызывает изменений. Эта точка соответствует полному удалению заряда с фильтра.

Эти наблюдения привели к принятию другого протокола испытаний для определения фильтрующей способности - испытаний на разряжение под действием рентгеновского излучения. В этом протоколе испытаний выбранные для испытаний куски фильтрующего материала подвергают воздействию рентгеновского излучения для разряжения электретного полотна. Одной из особенностей этих испытаний является то, что они подтверждают, что полотно является электретом. Поскольку известно, что рентгеновские лучи гасят электретный заряд, облучение фильтрующего материала рентгеновскими лучами и измерение характеристик фильтрующей способности до и после такого облучения и сравнение фильтрующей способности показывает, является ли фильтрующий материал электретом. Если фильтрующая способность остается неизменной после облучения рентгеновским излучением, то это указывает на то, что заряд не гасится и материал не является электретом. Однако, если фильтрующая способность снижается после облучения рентгеновским излучением, то это указывает, что фильтрующий материал является электретом.

Типично, при проведении испытаний фильтрующую способность измеряют до и после облучения фильтрующего материала рентгеновским излучением. Коэффициент проникания (%) может быть рассчитан по следующему уравнению: коэффициент проникания (%)=(ln(исходный % проникания DOP/100)/(In(% проникания DOP после 60 мин рентгеновского облучения)))×100, при проведении испытаний в соответствии с методом испытания фильтрующей способности, как описано в разделе примеров ниже. Чтобы полотно имело достаточный заряд для использования в качестве фильтра, коэффициент проникания (%) типично составляет по меньшей мере 300%. С увеличением коэффициента проникания (%) фильтрующая способность полотна также возрастает. В некоторых воплощениях коэффициент проникания (%) составляет по меньшей мере 400%, 500% или 600%. В предпочтительных воплощениях коэффициент проникания (%) составляет по меньшей мере 750% или 800%. В некоторых воплощениях полотно обладает коэффициентом проникания (%), равным по меньшей мере 1000% или по меньшей мере 1250%.

Исходный фактор качества (до облучения рентгеновскими лучами) типично составляет по меньшей мере 0,3 (мм Н₂О)^-1, более типично по меньшей мере 0,4 или даже 0,5 (мм Н₂О)^-1 для скорости набегающего потока 6,9 см/с при проведении испытаний в соответствии с методом испытания фильтрующей способности, описанным в разделе примеров ниже. В некоторых воплощениях исходный фактор качества составляет по меньшей мере 0,6 или 0,7 (мм Н₂О)^-1. В других воплощениях исходный фактор качества составляет по меньшей мере 0,8, по меньшей мере 0,90, по меньшей мере 1,0 или даже более 1,0 (мм H₂O)^-1. Фактор качества после 60 минут облучения рентгеновскими лучами типично составляет менее 50% от величины исходного фактора качества. В некоторых воплощениях исходный фактор качества составляет по меньшей мере 0,5 (мм Н₂О)^-1 или больше, и фактор качества после 60 минут облучения рентгеновскими лучами составляет менее 0,15 (мм Н₂О)^-1.

Настоящее изобретение включает следующие воплощения

В настоящее изобретение включены воплощения электретных полотен. Первое воплощение представляет собой электретное полотно, содержащее: термопластичную смолу; и добавку, способствующую накоплению заряда, содержащую соль замещенного меркаптобензимидазола, содержащую двухвалентный металл.

Воплощение 2 представляет собой электретное полотно согласно воплощению 1, причем полотно содержит нетканое волокнистое полотно.

Воплощение 3 представляет собой электретное полотно согласно воплощению 2, причем полотно содержит нетканое микроволокнистое полотно.

Воплощение 4 представляет собой электретное полотно согласно воплощению 1, причем полотно содержит пленку.

Воплощение 5 представляет собой электретное полотно согласно любому из воплощений 1-4, причем соль замещенного меркаптобензимидазола, содержащая двухвалентный металл, содержит соль со структурой (а):

(а)

где М содержит двухвалентный металл; группа R1 содержит атом водорода или алкильную группу; группы R2, R3, R4 и R5 независимо содержат атом водорода, алкил, арил, гетероалкил, замещенный алкил, замещенный арил или алкокси.

Воплощение 6 представляет собой электретное полотно согласно любому из воплощений 1-5, причем соль замещенного меркаптобензимидазола, содержащая двухвалентный металл, содержит соль со структурой (а):

где М содержит Zn, Ni или Fe; группа R1 содержит атом водорода или алкильную группу с 1-3 атомами углерода; группа R2 содержит алкильную группу с 1-3 атомами углерода; а группы R3, R4 и R5 независимо содержат атом водорода, алкил, арил, гетероалкил, замещенный алкил, замещенный арил или алкокси.

Воплощение 7 представляет собой электретное полотно согласно любому из воплощений 1-6, причем соль замещенного меркаптобензимидазола, содержащая двухвалентный металл, содержит соль со структурой (а):

где М содержит Zn; каждая из групп R1, R3, R4 и R5 содержит атом водорода; а группа R2 содержит метальную группу.

Воплощение 8 представляет собой электретное полотно согласно любому из воплощений 1-7, где термопластичная смола содержит: полиолефин; поливинилхлорид; полистирол; поликарбонат или полиэфир.

Воплощение 9 представляет собой электретное полотно согласно любому из воплощений 1-8, где термопластичная смола содержит: полипропилен; поли(4-метил-1-пентен); сополимеры пропилена и 4-метил-1-пентена; или их смеси.

Воплощение 10 представляет собой электретное полотно согласно любому из воплощений 1-9, причем соль замещенного меркаптобензимидазола, содержащая двухвалентный металл, составляет 0,02-5,0% по весу полотна.

Воплощение 11 представляет собой электретное полотно согласно любому из воплощений 1-9, причем соль замещенного меркаптобензимидазола, содержащая двухвалентный металл, составляет 0,1-3,0% по весу полотна.

Воплощение 12 представляет собой электретное полотно согласно любому из воплощений 1-9, причем соль замещенного меркаптобензимидазола, содержащая двухвалентный металл, составляет 0,1-2% по весу полотна.

Воплощение 13 представляет собой электретное полотно согласно любому из воплощений 1-9, причем соль замещенного меркаптобензимидазола, содержащая двухвалентный металл, составляет 0,2-1,0% по весу полотна.

Воплощение 14 представляет собой электретное полотно согласно любому из воплощений 1-9, причем соль замещенного меркаптобензимидазола, содержащая двухвалентный металл, составляет 0,25-0,50% по весу полотна.

Воплощение 15 представляет собой электретное полотно согласно любому из воплощений 1-14, причем полотно содержит электростатический заряд, при этом заряд придают посредством обработки коронным разрядом, гидрозарядки, а также комбинации этих способов.

Воплощение 16 представляет собой электретное полотно согласно любому из воплощений 1-14, причем полотно содержит электростатический заряд, при этом заряд придают посредством обработки коронным разрядом.

Воплощение 17 представляет собой электретное полотно согласно любому из воплощений 1-16, причем полотно дополнительно содержит по меньшей мере одну дополнительную добавку, выбранную из пигментов, светостабилизаторов, первичных и вторичных антиоксидантов, дезактиваторов металлов, затрудненных аминов, затрудненных фенолов, металлических солей жирных кисл
