Устройства и способы для соединения заготовок термокомпрессией

Устройства и способы для соединения заготовок термокомпрессией

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Настоящее раскрытие относится к способам изготовления абсорбирующих изделий и, в частности, к устройствам и способам, применяемым для соединения заготовок термокомпрессией в ходе изготовления абсорбирующих изделий.

УРОВЕНЬ ТЕХНИКИ

Изделия различных типов, такие как подгузники или другие абсорбирующие изделия, могут быть собраны по линии сборки путем добавления компонентов к продвигающемуся непрерывному полотну материала и/или иной модификации продвигающегося непрерывного полотна материала. В некоторых способах продвигающиеся полотна материала сочетают с другими продвигающимися полотнами материала. В других способах отдельные компоненты, созданные из продвигающихся полотен материала, сочетают с продвигающимися полотнами материала, которые, в свою очередь, затем сочетают с другими продвигающимися полотнами материала. В некоторых случаях отдельные компоненты, созданные из одного или нескольких продвигающихся полотен, сочетают с другими отдельными компонентами, созданными из одного или нескольких других продвигающихся полотен. Полотна материала и компоненты, используемые для изготовления подгузников, могут включать: нижние листы, верхние листы, манжеты, пояса, компоненты абсорбирующей сердцевины, передние и/или задние язычки, крепежные компоненты, и эластичные ткани, и компоненты различных типов, такие как резинки для ног, резинки барьерных манжет, растягивающиеся боковые панели и поясные резинки. После того как требуемые компоненты будут собраны, одно или несколько продвигающихся полотен и части компонентов подвергают заключительной ножевой резке для разделения одного или нескольких полотен на отдельные подгузники или другие абсорбирующие изделия.

В некоторых преобразующих конфигурациях обособленные основания, пространственно разнесенные относительно друг друга, продвигают в направлении обработки и располагают с продольной осью, параллельной поперечному направлению. Противоположные области талии обособленных оснований затем соединяют непрерывными полотнами эластичных, растяжимых передних и задних поясных полотен, продвигающихся в направлении обработки. Во время соединения с основаниями переднее и заднее поясные полотна поддерживают в полностью натянутом состоянии вдоль направления обработки для образования непрерывного полотна из абсорбирующих изделий. Непрерывное полотно из абсорбирующих изделий может затем быть согнуто в поперечном направлении. В ходе процесса сгибания в некоторых преобразующих конфигурациях одно из поясных полотен, переднее или заднее, сгибают в положение, обращенное к противоположному поясу. Передние и задние пояса могут затем быть соединены термокомпрессией, создающей боковые швы на подгузниках.

Части переднего и заднего поясов могут быть частично расплавлены и сжаты вместе для формирования боковых швов. Процесс сшивки может включать перемещение переднего и заднего поясов через зазор, образованный между вращающимся опорным валом и вращающимся прессующим инструментом. Передний и задний пояса перемещаются через зазор, при этом прессующий инструмент может прижимать передний и задний пояса к опорному валу. Опорный вал и прессующий инструмент могут быть изготовлены из жесткого материала. В некоторых процессах продолжительность времени сжатия переднего и заднего ремней может влиять на прочность и качество шва. В частности, увеличенная продолжительность сжатия может повышать качество и прочность шва. Однако в ходе высокопроизводительных производственных процессов, в которых используется жесткий опорный вал и жесткий прессующий инструмент, опорный вал и прессующий инструмент могут быть пространственно разнесены для предотвращения столкновения опорного вала с прессующим инструментом. В результате продолжительность сжатия может быть практически мгновенной по мере того, как передний и задний пояса проходят через зазор, образованный между опорным валом и прессующим инструментом.

В некоторых производственных процессах сжатие и продвижение заготовок в направлении, не являющемся тангенциальным как к наружной поверхности прессующего инструмента, так и к наружной периферийной поверхности опорного вала, может улучшить качество и прочность шва. Однако в процессах, в которых задействованы жесткий прессующий инструмент и жесткий опорный вал, пространственно разнесенные для предотвращения взаимного столкновения, заготовка может сжиматься в направлении, тангенциальном как к наружной поверхности опорного вала, так и к наружной поверхности прессующего инструмента.

Таким образом, было бы предпочтительно обеспечение устройства и способа для увеличения времени сжатия для соединения заготовок термокомпрессией для образования шва при высокопроизводительных производственных процессах. Кроме того, было бы предпочтительно обеспечение способа и устройства для сжатия заготовок в направлении, не являющемся тангенциальным к наружной поверхности прессующего инструмента и наружной периферийной поверхности опорного вала.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Аспекты настоящего раскрытия включают способ, при этом способ содержит этапы: вращения барабана вокруг оси вращения, при этом указанный барабан содержит форсунку для текучего вещества и прессующий элемент, при этом указанный прессующий элемент имеет наружную поверхность; вращения опорного вала вокруг оси вращения вблизи барабана, при этом опорный вал имеет податливую наружную периферийную поверхность, причем опорный вал и барабан образуют зазор между ними; продвижения первого слоя заготовки в направлении обработки на барабан, при этом указанный первый слой заготовки имеет внутреннюю поверхность и наружную поверхность, причем наружная поверхность первого слоя заготовки прилегает к барабану; продвижения второго слоя заготовки в направлении обработки, при этом второй слой заготовки имеет внутреннюю поверхность и наружную поверхность, при этом первый слой заготовки находится между вторым слоем заготовки и барабаном; при этом первый и второй слои заготовки характеризуются общим размером в несжатом состоянии; оборачивания первого и второго слоев заготовки вокруг части барабана; нагревания текучего вещества до температуры, достаточной для по меньшей мере частичного расплавления первого и второго слоев заготовки; перемещения форсунки для текучего вещества в направлении радиально наружу относительно оси вращения барабана; направления струи нагретого текучего вещества на первый и второй слои заготовки; частичного расплавления первого и второго слоев заготовки; втягивания форсунки для текучего вещества в направлении радиально внутрь относительно оси вращения барабана; выдвижения прессующего элемента в направлении радиально наружу относительно оси вращения барабана; продвижения первого и второго слоев заготовки через зазор; и сжатия первого и второго слоев заготовки между прессующим элементом и опорным валом и деформирования податливой наружной периферийной поверхности опорного вала.

Аспекты настоящего раскрытия включают устройство для соединения термокомпрессией первой и второй заготовок, при этом первая и вторая заготовки характеризуются общим размером в несжатом состоянии. Устройство содержит барабан, содержащий наружную периферийную поверхность и отверстие барабана в наружной периферийной поверхности, при этом барабан выполнен с возможностью вращения вокруг оси вращения. Устройство содержит форсунку для текучего вещества, подвижно соединенную с барабаном, расположенную радиально внутри относительно отверстия барабана и выполненную с возможностью направления текучего вещества радиально наружу через отверстие барабана. Устройство содержит опорный вал, содержащий наружную периферийную поверхность, расположенную вблизи барабана, для образования зазора между опорным валом и барабаном. Опорный вал выполнен с возможностью вращения вокруг оси вращения и содержит податливую муфту, образующую наружную периферийную поверхность опорного вала. Наружная периферийная поверхность опорного вала выполнена с возможностью деформирования в направлении оси вращения опорного вала. Устройство содержит прессующий элемент, подвижно соединенный с барабаном, расположенный радиально внутри относительно отверстия барабана и выполненный с возможностью прохождения через отверстие барабана.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

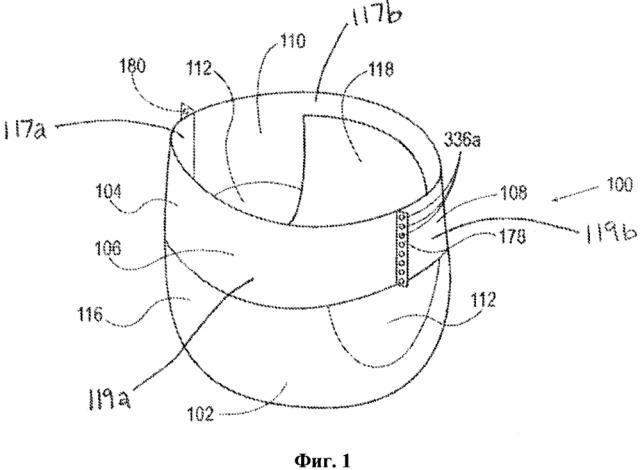

ФИГ. 1 - вид в перспективе трусов-подгузника.

ФИГ. 2А - вид в частичном разрезе в плоском состоянии трусов-подгузника, показанного на ФИГ. 1.

ФИГ. 2В - вид в частичном разрезе в плоском состоянии второй конфигурации трусов-подгузника.

ФИГ. 3А - вид в поперечном разрезе трусов-подгузников по ФИГ. 2А и 2В, выполненный вдоль линии 3А-3А.

ФИГ. 3В - вид в поперечном разрезе трусов-подгузников по ФИГ. 2А и 2В, выполненный вдоль линии 3В-3В.

ФИГ. 4 - схематическая горизонтальная проекция преобразующего устройства, приспособленного для изготовления предварительно скрепленных трусов-подгузников.

ФИГ. 5А - вид непрерывного полотна оснований в сборе по ФИГ. 4, выполненный вдоль линии А-А.

ФИГ. 5В1 - вид обособленного основания по ФИГ. 4, выполненный вдоль линии B1-В1.

ФИГ. 5В2 - вид обособленного основания по ФИГ. 4, выполненный вдоль линии B2-В2.

ФИГ. 5С - вид непрерывных полотен продвигающегося материала первой и второй боковых панелей по ФИГ. 4, выполненный вдоль линии С-С.

ФИГ. 5D - вид нескольких обособленных оснований, расположенных на расстоянии друг от друга в направлении обработки MD и соединенных друг с другом материалом передней и задней панелей, по ФИГ. 4, выполненный вдоль линии D-D.

ФИГ. 5Е - вид нескольких согнутых обособленных оснований с материалом передней и задней панелей, обращенных друг к другу, по ФИГ. 4, выполненный вдоль линии Е-Е.

ФИГ. 5F - вид двух отдельных абсорбирующих изделий, продвигающихся в направлении обработки MD, по ФИГ. 4, выполненный вдоль линии F-F.

ФИГ. 5G - вид зоны перекрытия первой и второй заготовок на ФИГ. 5D, выполненный вдоль линии 5G-5G.

ФИГ. 6А - схематическая горизонтальная проекция устройства для термокомпрессионного соединения, приспособленного для сшивки предварительно скрепленных трусов-подгузников.

ФИГ. 6А1 - подробная схематическая горизонтальная проекция устройства для термокомпрессионного соединения по ФИГ. 6А.

ФИГ. 6В - вертикальная проекция сшивающей установки по ФИГ. 6А.

ФИГ. 6В1 - подробная вертикальная проекция сшивающей установки по ФИГ. 6В.

ФИГ. 7 - подробный покомпонентный вид сшивающей установки.

ФИГ. 8 - вертикальная проекция сшивающей установки.

ФИГ. 9 - частичная вертикальная боковая проекция прессующего элемента и опорного вала, выполненных с возможностью деформирования первого и второго слоев заготовки в направлении z.

ФИГ. 10 - вид в перспективе сшивающей установки в первой конфигурации.

ФИГ. 11 - схематическая горизонтальная проекция устройства для термокомпрессионного соединения, выполненного с возможностью сшивки предварительно скрепленных трусов-подгузников.

ФИГ. 12 - вид в перспективе сшивающей установки во второй конфигурации.

ФИГ. 13 - частичная вертикальная боковая проекция прессующего элемента и опорного вала.

ФИГ. 14 - частичная вертикальная боковая проекция прессующего элемента и опорного вала.

ФИГ. 15 - частичная вертикальная боковая проекция прессующего элемента и опорного вала.

ФИГ. 16-19 - виды в перспективе сбоку устройства для термокомпрессионного соединения, выполненного с возможностью сшивки предварительно скрепленных трусов-подгузников.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Данная заявка испрашивает приоритет предварительной заявки на патент США с серийным номером №61/717,268, поданной 23 октября, 2012, содержание которой полностью включено в настоящее описание посредством ссылки.

Нижеследующие определения могут быть полезны для понимания настоящего раскрытия.

Термин «абсорбирующее изделие» используется в настоящем раскрытии для обозначения потребительских товаров, первичной функцией которых является впитывание и удерживание нечистот и выделений. Термин «подгузник» используется в настоящем раскрытии для обозначения абсорбирующего изделия, обычно носимого младенцами и лицами с недержанием в области нижней части туловища. Термин «одноразовый» используется в настоящем раскрытии для обозначения абсорбирующих изделий, которые обычно не предназначены для стирки, или иного восстановления, или для повторного использования в качестве абсорбирующего изделия (например, они предназначены для выбрасывания после единственного использования, а также могут быть сконфигурированы для переработки, превращения в компост или иной утилизации экологически безопасным образом).

Термины «эластичный», «эластомер» или «эластомерный» в настоящем описании относятся к материалу, который при приложении усилия к его исходной длине в нерастянутом состоянии может растягиваться или удлиняться до увеличенной длины, более чем на 10% превышающей его исходную длину и который будет, по существу, восстанавливаться обратно до своей исходной длины после освобождения от приложенного усилия.

В том значении, которое используется в настоящем раскрытии, термин «объединенный» охватывает конфигурации, в которых элемент непосредственно прикреплен к другому элементу путем прикрепления элемента непосредственно к другому элементу, и конфигурации, в которых элемент скреплен с другим элементом опосредованно, путем прикрепления элемента к одному или нескольким промежуточным элементам, которые, в свою очередь, прикреплены к другому элементу.

Термин «продольный» означает направление, проходящее, по существу, перпендикулярно от края талии к продольно противоположному краю талии абсорбирующего изделия, когда изделие находится в открытом, несокращенном состоянии, или от края талии к нижней части промежности, т.е. линии сгиба, в изделии, согнутом вдвое. Направления в пределах 45 градусов относительно продольного направления считаются «продольными». Термин «поперечный» относится к направлению, проходящему от проходящего в продольном направлении бокового края к противолежащему в поперечном направлении боковому краю изделия, обычно под прямым углом к продольному направлению. Направления в пределах 45 градусов относительно поперечного направления считаются «поперечными».

Термин «радиальный» означает направление, проходящее от центра барабана к наружной периферийной поверхности.

Термин «заготовка» используется в настоящем раскрытии для описания материала, который изначально является двумерным (т.е. находится в плоскости XY) и толщина которого (в направлении Z) является относительно малой (т.е. 1/10 или менее) по сравнению с его длиной (в направлении X) и шириной (в направлении Y). Неограничивающие примеры заготовок включают полотно, слой, или слои, или волокнистые материалы, нетканые материалы, пленки и фольгу, такие как полимерные пленки или металлическая фольга. Эти материалы могут использоваться сами по себе или могут содержать два или большее количество слоистых материалов. Как таковое, полотно представляет собой заготовку.

Термин «нетканый материал» в настоящем раскрытии обозначает материал, изготовленный из непрерывных (длинных) нитей (волокон) и/или из прерывистых (коротких) нитей (волокон) посредством таких технологий, как «спанбонд», «мелтблаун», кардочесание и т.п. Нетканые материалы не содержат структуру тканых или вязаных нитей.

Термин «направление обработки» (MD) используется в настоящем раскрытии для обозначения направления материального потока в ходе процесса. Кроме того, относительное размещение и перемещение материала может описываться как поток в направлении обработки в ходе процесса от восходящего направления в процессе к нисходящему направлению в процессе.

Термин «поперечное направление» (CD) используется в настоящем раскрытии для обозначения направления, которое не является параллельным, а обычно является перпендикулярным направлению обработки.

Термин «трусы» (также именуемые «трусы для приучения к горшку», «предварительно сомкнутый подгузник», «подгузник-трусы», «трусы-подгузник» и «натягиваемый подгузник») в настоящем раскрытии обозначает одноразовые абсорбирующие изделия, имеющие отверстие для талии с непрерывным периметром и отверстия для ног с непрерывным периметром, рассчитанные на младенцев и взрослых пользователей. Трусы могут быть сконфигурированы с непрерывным, или замкнутым, отверстием для талии и по меньшей мере с одним непрерывным, замкнутым отверстием для ног перед надеванием на пользователя. Трусы могут быть предварительно сформированы согласно различным технологиям, в том числе, кроме прочего, путем соединения частей изделия с использованием повторно скрепляемого и/или образующего неразъемное соединение элемента (например, швов, термокомпрессионных соединений, швов, полученных сваркой давлением, адгезивов, когезионных соединений, механических крепежных деталей и т.д.). Трусы могут быть предварительно сформированы на любом участке по периметру изделия в области талии (например, скреплены или сшиты сбоку, скреплены или сшиты спереди на талии, скреплены или сшиты сзади на талии).

Термин «предварительно скрепленный» в настоящем раскрытии обозначает трусы-подгузник, изготовленный и поставляемый потребителям в конфигурации, при которой передняя область талии и задняя область талии скреплены или соединены друг с другом в упакованном виде перед надеванием на пользователя. Как таковые, трусы-подгузники могут иметь отверстие для талии с непрерывным периметром и отверстия для ног с непрерывным периметром для младенцев и взрослых носителей. Как будет более подробно обсуждаться ниже, трусы-подгузник может быть предварительно сформирован согласно различным технологиям, включая, кроме прочего, соединение частей подгузника с использованием повторно скрепляемых и/или образующих неразъемное соединение элементов (например, швов, термокомпрессионных соединений, швов, полученных сваркой давлением, адгезивов, когезионных соединений, механических крепежных деталей и т.д.). Кроме того, трусы-подгузник может быть предварительно сформирован по периметру области талии (например, скреплен или соединен сбоку, скреплен или соединен спереди на талии, скреплен или соединен сзади на талии).

Термин "податливый" в настоящем описании относится к любому материалу с твердостью, измеренной с помощью дюрометра, находящейся в диапазоне от 20 до 100, при измерении в соответствии со стандартом ASTM: D2240 для дюрометров типа А.

Настоящее раскрытие относится к способам и устройствам для соединения заготовок термокомпрессией. Как более подробно будет описано ниже, устройство для соединения термокомпрессией может содержать барабан и опорный вал, расположенный вблизи барабана. И барабан, и опорный вал могут содержать наружную периферийную поверхность. Барабан также может содержать отверстие в наружной периферийной поверхности и одну или несколько сшивающих установок, расположенных радиально внутри от наружной периферийной поверхности барабана. Наружная периферийная поверхность опорного вала может содержать податливый материал. Как будет более подробно обсуждаться ниже, сшивающая установка может содержать форсунку для текучего вещества, функционально связанную с прессующим элементом. В ходе операции соединения термокомпрессией, барабан вращают вокруг оси вращения, при этом первый слой заготовки продвигается в направлении обработки на наружную периферийную поверхность барабана. Второй слой заготовки также продвигается в направлении обработки, при этом первый слой заготовки находится между вторым слоем заготовки и барабаном. Текучее вещество нагревают до температуры, достаточной для по меньшей мере частичного расплавления заготовок. По мере вращения барабана форсунка для текучего вещества перемещается радиально наружу к отверстию в наружной периферийной поверхности барабана. Форсунка для текучего вещества направляет струю нагретого текучего вещества через отверстие на зону перекрытия первого и второго слоев заготовки, что частично расплавляет зону перекрытия. По мере того как барабан продолжает вращаться, форсунка для текучего вещества втягивается в направлении радиально внутрь от отверстия, и через отверстие радиально наружу перемещается прессующий элемент.

Частично расплавленная зона перекрытия затем продвигается через зазор, образованный между прессующим элементом и опорным валом, таким образом сжимая зону перекрытия первой и второй заготовок между прессующим элементом и опорным валом. Прессующий элемент может прижимать зону перекрытия к опорному валу таким образом, что наружная периферийная поверхность опорного вала деформируется радиально внутрь в направлении оси вращения опорного вала. Прессующий элемент может деформировать наружную периферийную поверхность опорного вала на радиальную толщину, составляющую по меньшей мере 25% размера первого и второго слоев заготовки в несжатом, нерасплавленном состоянии. При этом первая и вторая заготовки могут быть деформированы в направлении, не являющемся тангенциальным к наружной периферийной поверхности опорного вала и наружной поверхности прессующего элемента. В результате, отдельные области термокомпрессионного соединения или швы формируются между первой и второй заготовками. Затем барабан продолжает вращаться, и прессующий элемент втягивается из отверстия радиально внутрь.

Следует принимать во внимание, что хотя способы и устройства соединения термокомпрессией согласно настоящему раскрытию могут быть сконфигурированы для соединения термокомпрессией заготовок различных типов, способы и устройства согласно настоящему раскрытию обсуждаются ниже в контексте изготовления абсорбирующих изделий. В частности, способы и устройства обсуждаются в контексте соединения термокомпрессией заготовок поясов для формирования боковых швов на продвигающихся непрерывных полотнах абсорбирующих изделий в ходе производства. Как будет обсуждаться ниже, продвигающееся непрерывное полотно абсорбирующих изделий может содержать ряд оснований, соединенных с непрерывной заготовкой первого пояса и с непрерывной заготовкой второго пояса. Непрерывные заготовки первого и второго поясов могут быть отделены друг от друга вдоль поперечного направления и, в то же время, продвигаться в направлении обработки. Каждое основание может иметь протяженность в поперечном направлении и может содержать противоположные первую и вторую оконечные области, разделенные центральной областью, при этом первые оконечные области соединены заготовкой первого пояса, а вторые оконечные области соединены заготовкой второго пояса. Основания также могут быть расположены на расстоянии друг от друга вдоль направления обработки.

Сгибающее устройство действует для сгибания основания по оси сгиба вдоль центральных областей и для приведения заготовки второго пояса и второй оконечной области основания в положение, обращенное к заготовке первого пояса и первой оконечной областью основания. В некоторых примерах конфигураций заготовка первого пояса, заготовка второго пояса и согнутые основания продвигаются в направлении обработки на внешнюю периферийную поверхность вращающегося барабана так, как это описано выше. По мере вращения барабана форсунка для текучего вещества перемещается в направлении радиально наружу к отверстию в наружной периферийной поверхности барабана. Форсунка для текучего вещества направляет струю нагретого текучего вещества через отверстие на зону перекрытия заготовок первого и второго пояса, что частично расплавляет зону перекрытия. По мере того как барабан продолжает вращаться форсунка для текучего вещества втягивается в направлении радиально внутрь от отверстия, и через отверстие радиально наружу перемещается прессующий элемент. Частично расплавленная зона перекрытия затем сжимается между прессующим элементом и опорным валом, создавая обособленные участки термокомпрессионного соединения или швы между заготовками первого и второго поясов. Барабан продолжает вращаться, прессующий элемент втягивается в направлении радиально внутрь от отверстия и непрерывное полотно заготовок первого и второго поясов продвигается от барабана к ножевому валу. Соединенные термокомпрессией области разрезаются ножевым валом вдоль поперечного направления для создания первого бокового шва на абсорбирующем изделии и второго бокового шва на следующем продвигающемся абсорбирующем изделии.

Хотя следующее описание относится к соединению термокомпрессией одного или более слоев заготовки, следует понимать, что в некоторых примерах конфигураций устройства и способы, раскрытые в настоящем описании, могут быть использованы для тиснения или деформирования одного слоя заготовки.

Способы и устройства, обсуждаемые в настоящем раскрытии, могут использоваться для соединения термокомпрессией конфигураций заготовок различных типов, некоторые из которых могут использоваться при изготовлении абсорбирующих изделий различных типов. В целях обеспечения дальнейшего обсуждения дополнительным контекстом нижеследующее описание конфигураций способов представляет общее описание абсорбирующих изделий в форме подгузников, содержащих компоненты, соединяемые термокомпрессией в соответствии со способами и устройствами, раскрываемыми в настоящем раскрытии.

На ФИГ. 1 и 2А показан один из примеров трусов-подгузника 100, который может быть собран и согнут в соответствии с устройствами и способами, раскрытыми в настоящем раскрытии. В частности, на ФИГ. 1 показан вид в перспективе трусов-подгузника 100 в предварительно скрепленной конфигурации, а на ФИГ. 2А показан вид в плоском состоянии трусов-подгузника 100 с частью подгузника, обращенной от пользователя, ориентированного к наблюдателю. Трусы-подгузник 100, показанные на ФИГ. 1 и 2А, содержат основание 102 и кольцевой эластичный пояс 104. Как будет более подробно обсуждаться ниже, для формирования кольцевого эластичного пояса 104 соединяют первый эластичный пояс 106 и второй эластичный пояс 108.

Также согласно ФИГ. 2А основание 102 содержит первую область 116 талии, вторую область 118 талии и область 120 промежности, находящуюся между первой и второй областями талии. Первая область 116 талии может быть сконфигурирована как передняя область талии, а вторая область 118 талии может быть сконфигурирована как задняя область талии. В некоторых конфигурациях длина каждой из передней области талии, задней области талии и области промежности может составлять 1/3 длины абсорбирующего изделия 100. Подгузник 100 также может содержать имеющий протяженность в поперечном направлении передний край 121 талии в передней области 116 талии и противолежащий в продольном направлении и имеющий протяженность в поперечном направлении задний край 122 талии в задней области 118 талии. Для создания системы отсчета в целях настоящего обсуждения подгузник 100 и основание 102 согласно ФИГ. 2А показаны с продольной осью 124 и поперечной осью 126. В некоторых конфигурациях продольная ось 124 может проходить через передний край 121 талии и через задний край 122 талии. И поперечная ось 126 может проходить через первый продольный или правый боковой край 128 и через середину второго продольного или левого бокового края 130 основания 102.

Как показано на ФИГ. 1 и 2А, трусы-подгузник 100 может содержать внутреннюю обращенную к телу, поверхность 132 и наружную, обращенную к одежде поверхность 134. Основание 102 может содержать нижний лист 136 и верхний лист 138. Основание 102 также может содержать абсорбирующий пакет 140, содержащий абсорбирующую сердцевину 142, расположенную между частью верхнего листа 138 и нижнего листа 136. Как будет более подробно обсуждаться ниже, подгузник 100 также может содержать другие элементы, такие как резинки для ног и/или манжеты, способствующие прилеганию к ногам пользователя.

Как показано на ФИГ. 2А, периметр основания 102 может определяться первым продольным боковым краем 128, вторым продольным боковым краем 130, первым имеющим протяженность в поперечном направлении оконечным краем 144, расположенным в первой области 116 талии, и вторым имеющим протяженность в поперечном направлении оконечным краем 146, расположенным во второй области 118 талии. Оба оконечных края 128 и 130 имеют протяженность в продольном направлении между первым оконечным краем 144 и вторым оконечным краем 146. Как показано на ФИГ. 2А, имеющие протяженность в поперечном направлении оконечные края 144 и 146 расположены продольно внутри относительно имеющего протяженность в поперечном направлении переднего края 121 талии в передней области 116 талии, а имеющий протяженность в поперечном направлении задний край 122 талии - в задней области 118 талии. Когда трусы-подгузник 100 надет на нижнюю часть туловища пользователя, передний край 121 талии и задний край 122 талии основания 102 могут охватывать часть талии пользователя. В то же время, боковые края 128 и 130 основания могут охватывать по меньшей мере часть ног пользователя. А область 120 промежности обычно может быть расположена между ногами пользователя, при этом абсорбирующая сердцевина 142 имеет протяженность от передней области 116 талии через область 120 промежности в заднюю область 118 талии.

Трусы-подгузники могут быть изготовлены с кольцевым эластичным поясом 104 и могут поставляться потребителям в конфигурации, при которой передняя область 116 талии и задняя область 118 талии соединены друг с другом в упакованном виде перед надеванием на пользователя. Как таковые, трусы-подгузники могут иметь отверстие для талии 110 с непрерывным периметром и отверстия 112 для ног с непрерывными периметрами, как показано на ФИГ. 1.

Кольцевой эластичный пояс 104 определяется первым эластичным поясом 106, соединенным со вторым эластичным поясом 108. Как показано на ФИГ. 2А, первый эластичный пояс 106 определяет первую и вторую противоположные оконечные области 106а, 106b и центральную область 106с, а второй эластичный пояс 108 определяет первую и вторую противоположные оконечные области 108а, 108b и центральную область 108с.

Центральная область 106с первого эластичного пояса соединена с первой областью 116 талии основания 102, а центральная область 108с второго эластичного пояса 108 соединена со второй областью 116 талии основания 102. Как показано на ФИГ. 1, первая оконечная область 106а первого эластичного пояса 106 соединена с первой оконечной областью 108а второго эластичного пояса 108 первым боковым швом 178, а вторая оконечная область 106b первого эластичного пояса 106 соединена со второй оконечной областью 108b второго эластичного пояса 108 вторым боковым швом 108, что определяет кольцевой эластичный пояс 104, а также отверстие 110 для талии и отверстия 112 для ног. Первый эластичный пояс 106 может определять внутреннюю поверхность 117а и наружную поверхность 119а. Второй эластичный пояс 108 может определять внутреннюю поверхность 117b и наружную поверхность 119b.

Как показано на ФИГ. 2А, 3А и 3В, первый эластичный пояс 106 также определяет наружный поперечный край 107а и внутренний поперечный край 107b, а второй эластичный пояс 108 определяет наружный поперечный край 109а и внутренний поперечный край 109b. Наружные поперечные края 107а, 107b также могут определять передний край 120 талии и имеющий протяженность в поперечном направлении задний край 122 талии. Каждый из первого эластичного пояса и второго эластичного пояса, может также может содержать наружный обращенный к одежде слой 162 и внутренний обращенный к пользователю слой 164. Следует принимать во внимание, что первый эластичный пояс 106 и второй эластичный пояс 108 могут содержать одни и те же материалы и/или могут иметь одинаковую конструкцию. В некоторых примерах конфигураций первый эластичный пояс 106 и второй эластичный пояс могут содержать разные материалы и/или могут иметь разные конструкции. Также следует принимать во внимание, что первый эластичный пояс 106 и второй эластичный пояс 108 могут быть сконструированы из различных материалов. Например, первый и второй пояса могут быть изготовлены из таких материалов, как пластмассовые пленки; перфорированные пластмассовые пленки; тканые или нетканые полотна из натуральных материалов (например, из древесных или хлопковых волокон), синтетических волокон (например, полиолефиновых, полиамидных, сложных полиэфирных, полиэтиленовых или полипропиленовых волокон) или из сочетания натуральных и/или синтетических волокон; или из тканых или нетканых полотен с покрытием. В некоторых примерах конфигураций первый и второй эластичные пояса содержат нетканое полотно из синтетических волокон и могут содержать растягиваемый нетканый материал. В других примерах конфигураций первый и второй эластичные пояса содержат внутренний гидрофобный, нерастягиваемый нетканый материал и наружный гидрофобный нерастягиваемый нетканый материал.

Каждый из первого и второго эластичных поясов 106, 108 также может содержать эластичный материал пояса, помещенный между наружным слоем 162 и внутренним слоем 164. Эластичный материал пояса может содержать один или несколько эластичных элементов, таких как нити, ленты или панели, проходящие вдоль длин эластичных поясов. Как показано на ФИГ. 2А, 3А и 3В, эластичный материал пояса может содержать ряд эластичных нитей 168, которые в настоящем раскрытии могут именоваться наружными резинками 170 талии и внутренними резинками 172 талии. Как показано на ФИГ. 2А, эластичные нити 168 имеют непрерывную протяженность в поперечном направлении между первой и второй противоположными оконечными областями 106а, 106 и первого эластичного пояса 106 и между первой и второй противоположными оконечными областями 108а, 108b второго эластичного пояса 108. В некоторых примерах конфигураций некоторые эластичные нити 168 могут быть сконфигурированы с разрывами в таких зонах, как, например, зоны, где первый и второй эластичные пояса 106, 108 перекрываются с абсорбирующим пакетом 140. В некоторых примерах конфигураций эластичные нити 168 могут быть расположены с постоянным интервалом в продольном направлении. В других примерах конфигураций эластичные нити 168 могут быть расположены с разными интервалами в продольном направлении. Эластичный материал пояса в растянутом состоянии может быть помещен между несокращенным наружным слоем и несокращенным внутренним слоем и объединен с ними. Когда к эластичному материалу пояса не приложено усилие, эластичный материал возвращается в нерастянутое состояние и сокращает наружный слой и внутренний слой. Эластичный материал пояса может обеспечивать требуемое изменение сжимающего усилия в зоне кольцевого эластичного пояса.

Следует принимать во внимание, что основание 102 и эластичные пояса 106, 108 могут быть сконфигурированы иными различными способами, отличными от способа, изображенного на ФИГ. 2А. Например, на ФИГ. 2В показан вид в плоском состоянии трусов-подгузника 100, содержащего такие же компоненты, как и описанные выше со ссылкой на ФИГ. 2А, за исключением того, что первый имеющий протяженность в поперечном направлении оконечный край 144 основания 102 является выровненным вдоль наружного поперечного края 107а первого эластичного пояса 106 и совпадающим с ним, а второй имеющий протяженность в поперечном направлении оконечный край 146 является выровненным вдоль наружного поперечного края 109а второго пояса 108 и совпадающим с ним.

Устройства и способы согласно настоящему раскрытию могут использоваться для сборки различных компонентов, предварительно скрепленных и повторно скрепляемых трусов-подгузников 100. Например, на ФИГ. 4 показано схематическое изображение преобразующего устройства 300, приспособленного для изготовления трусов-подгузников 100. Принцип работы преобразующего устройства 300 может быть описан со ссылкой на различные компоненты трусов-подгузников 100, описанных выше и показанных на ФИГ. 1 и 2А. Несмотря на то, что нижеследующие способы представлены в контексте подгузника 100, показанного на ФИГ. 1 и 2А, следует принимать во внимание, что, согласно способам, раскрываемым в настоящем раскрытии, могут быть изготовлены различные конфигурации трусов-подгузников, такие, как, например, абсорбирующие изделия, раскрытые в
