Сопловая лопатка турбины (варианты) и турбина, содержащая сопловые лопатки

Сопловая лопатка турбины (варианты) и турбина, содержащая сопловые лопатки

Иллюстрации

Показать все

Реферат

РОДСТВЕННЫЕ ЗАЯВКИ

[001] Настоящая заявка относится к следующим находящимся на стадии совместного рассмотрения заявкам, имеющим номера №254997, №254998, №254999 и №255005 в реестре GE, все из которых были поданы одновременно с настоящей заявкой.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

[002] Настоящая заявка и ожидаемый патент в целом относятся к турбинному соплу для газотурбинного двигателя и, в частности, относятся к профилю аэродинамической части сопловой лопатки для ступени турбины.

[003] В газовой турбине в каждой ступени должно быть выполнено некоторое количество системных требований с целью удовлетворения целей проектирования. Эти цели проектирования могут включать, но не ограничиваться этим, полный повышенный к.п.д. и нагрузочную способность аэродинамической части. Например, профиль аэродинамической части сопловой лопатки турбины должен удовлетворять тепловым и механическим эксплуатационным требованиям конкретной ступени. Кроме того, также должны быть соблюдены срок службы компонентов и плановые издержки.

[004] Существует, таким образом, необходимость в улучшенном профиле аэродинамической части сопловой лопатки турбины для использования в турбине и аналогичном ей устройстве. Такая усовершенствованная конструкция аэродинамической части должна обеспечивать заложенные характеристики и повышать полную производительность газовой турбины вместе с длительным сроком службы и разумными расходами на производство и эксплуатацию.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[005] Аспект настоящего изобретения может быть реализован с помощью турбинной сопловой лопатки, содержащей аэродинамическую часть, имеющую аэродинамический профиль, причем аэродинамическая часть сопловой лопатки имеет оптимальный профиль, по существу в соответствии со значениями X, Y и Z декартовой системы координат, указанными в Таблице 1, где значения X, Y и Z являются безразмерными величинами со значениями от 0% до 100%, преобразуемыми в размерные расстояния путем умножения значений X, Y и Z декартовой системы координат на высоту аэродинамической части лопатки, причем Х и Y представляют собой расстояния, которые, будучи соединены гладкими непрерывными дугами, задают части профиля аэродинамической части лопатки на каждом расстоянии Z, а части профиля аэродинамической части лопатки на расстояниях Z плавно соединены друг с другом для формирования законченной аэродинамической формы.

[006] Аспект настоящего изобретения может быть реализован с помощью турбинной сопловой лопатки, содержащей аэродинамическую часть, имеющую оптимальный аэродинамический профиль без покрытия на стороне пониженного давления, по существу в соответствии со значениями X, Y и Z декартовой системы координат на стороне пониженного давления, приведенными в Таблице 1, причем значения X, Y и Z декартовой системы координат представляют собой безразмерные значения от 0% до 100%, преобразуемые в размерные расстояния путем умножения значений X, Y и Z декартовой системы координат на высоту аэродинамической части лопатки, причем Х и Y представляют собой расстояния, которые, будучи соединены гладкими непрерывными дугами, задают части профиля аэродинамической части лопатки на каждом расстоянии Z, а части профиля аэродинамической части лопатки на расстояниях Z плавно соединены друг с другом с образованием законченной аэродинамической формы на стороне пониженного давления, при этом расстояния X, Y и Z являются масштабируемыми как функция одной и той же постоянной или числа, чтобы получить аэродинамическую часть лопатки увеличенного или уменьшенного масштаба.

[007] Аспект настоящего изобретения может быть реализован в турбине, содержащей рабочее колесо с сопловыми лопатками, каждая из которых имеет аэродинамическую часть, которая на стороне пониженного давления имеет аэродинамическую форму, при этом аэродинамическая часть лопатки имеет оптимальный профиль, по существу в соответствии со значениями X, Y и Z декартовой системы координат на стороне пониженного давления, приведенными в Таблице 1, причем значения X, Y и Z декартовой системы координат являются безразмерными значениями от 0% до 100%, преобразуемыми в размерные расстояния путем умножения значений X, Y и Z декартовой системы координат на высоту аэродинамической части лопатки, а Х и Y представляют собой расстояния, которые, будучи соединены гладкими непрерывными дугами, задают части профиля аэродинамической части лопатки на каждом расстоянии Z, причем части профиля аэродинамической части лопатки на расстояниях Z плавно соединены друг с другом с образованием на стороне пониженного давления законченной аэродинамической формы.

[008] Эти и другие признаки и усовершенствования настоящей заявки и ожидаемый патент должны стать очевидными для специалиста при рассмотрении последующего подробного описания, совместно с несколькими чертежами и прилагаемой формулой изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[009] Фиг.1 представляет собой схему газотурбинного двигателя в соответствии с аспектом настоящего изобретения;

[0010] Фиг.2 представляет собой схематическое изображение части турбины, имеющей сопловую лопатку, как описано в настоящем документе, в соответствии с аспектом настоящего изобретения;

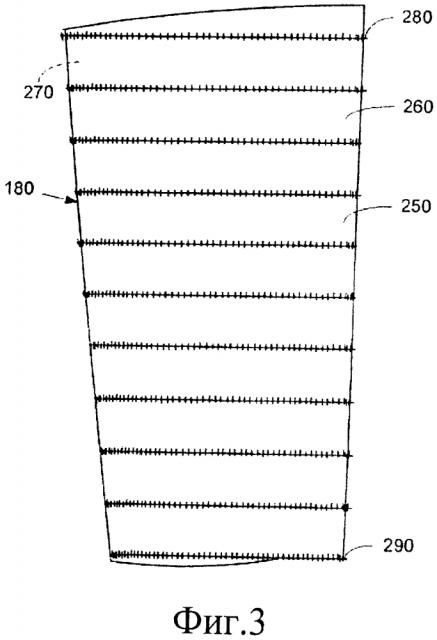

[0011] Фиг.3 представляет собой вид в аксонометрии части сопловой лопатки турбины, изображающий аэродинамическую часть лопатки, как описано в настоящем документе, в соответствии с аспектом настоящего изобретения; и

[0012] Фиг.4 представляет собой поперечный разрез аэродинамической части лопатки, показанной на Фиг.3, в соответствии с аспектом настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0013] Обратимся теперь к чертежам, на которых одинаковые номера позиций относятся к подобным элементам на нескольких видах, причем Фиг.1 схематически изображает газотурбинный двигатель 10, который может быть использован в настоящем документе. Газотурбинный двигатель 10 может содержать компрессор 15. Компрессор 15 сжимает входящий поток воздуха 20. Компрессор 15 подает сжатый поток воздуха 20 в камеру 25 сгорания. Камера 25 сгорания смешивает сжатый поток воздуха 20 с находящимся под давлением потоком топлива 30 и воспламеняет смесь для создания потока газов 35 сгорания. Хотя изображена только одна камера 25 сгорания, газотурбинный двигатель 10 может содержать любое количество камер 25 сгорания. Поток газов 35 сгорания, в свою очередь, подается в турбину 40. Поток газов 35 сгорания приводит в действие турбину 40, чтобы создать механическую работу. Механическая работа, создаваемая в турбине 40, приводит в действие компрессор 15 посредством вала 45 и внешней нагрузки 50, такой как электрический генератор и тому подобное.

[0014] Газотурбинный двигатель 10 может использовать природный газ, различные виды синтетического газа и/или другие виды топлива. Газотурбинный двигатель 10 может представлять собой любой двигатель из целого множества различных газотурбинных двигателей, выпускаемых компанией General Electric Company в Скенектэди, штат Нью-Йорк, США, включая, но не ограничиваясь такими, как газотурбинные двигатели большой мощности 7-ой или 9-ой серий, и тому подобное. Газотурбинный двигатель 10 может иметь различные конфигурации и может использовать другие типы компонентов. Следует понимать, что в настоящем документе также могут быть использованы и другие типы газотурбинных двигателей. Также, вместо несколько газотурбинных двигателей могут быть использованы другие типы турбин и другие виды энергогенерирующего оборудования.

[0015] Фиг.2 изображает схему турбины 100, как может быть описано в настоящем документе. Турбина 100 может содержать первую ступень 110, вторую ступень 120, третью ступень 130, четвертую ступень 140, пятую ступень 142, шестую ступень 144 и т.д. В настоящем документе может быть использовано любое количество ступеней. Например, первая ступень 110 может содержать некоторое количество отстоящих друг от друга по окружности сопловых лопаток 150 и рабочих лопаток 160. Рабочие лопатки 160 первой ступени установлены на роторе 170 турбины. Сопловые лопатки 150 отстоят друг от друга по окружности и неподвижны относительно оси ротора. Вторая ступень турбины 100 содержит некоторое количество отстоящих друг от друга по окружности сопловых лопаток 180 и некоторое количество отстоящих друг от друга по окружности рабочих лопаток 190, установленных на роторе 170. Третья ступень также содержит некоторое количество отстоящих друг от друга по окружности сопловых лопаток 200 и рабочих лопаток 210, установленных на роторе 170. Четвертая ступень 140 содержит некоторое количество отстоящих друг от друга по окружности сопловых лопаток 220 и рабочих лопаток 230, установленных на роторе 170. Пятая ступень 142 содержит некоторое количество отстоящих друг от друга по окружности сопловых лопаток 232 и рабочих лопаток 234, установленных на роторе 170. Шестая ступень 144 содержит некоторое количество отстоящих друг от друга по окружности сопловых лопаток 236 и рабочих лопаток 238, установленных на роторе 170. Опять же, в настоящем документе может быть использовано любое количество ступеней. Следует иметь в виду, что сопловые лопатки и рабочие лопатки расположены в газовом тракте 240 турбины. В настоящем документе могут быть использованы другие компоненты и другие конфигурации.

[0016] Со ссылкой на Фиг.3 и 4 следует иметь в виду, что каждая сопловая лопатка 180 имеет аэродинамическую часть 250, как показано на чертеже. Аэродинамическая часть 250 сопловой лопатки может иметь сторону 270 повышенного давления и сторону 260 пониженного давления. Сторона 260 пониженного давления изображена на Фиг.3, а сторона 270 повышенного давления расположена на противоположной стороне аэродинамической части 250. Таким образом, каждая из сопловых лопаток 180 имеет профиль аэродинамической части в любом поперечном разрезе в форме аэродинамической части 250. Концевая часть 280 находится на верхней части аэродинамической части 250 или вблизи нее, а основание 290 расположено на нижней части аэродинамической части 250 или вблизи нее. Аэродинамическая часть 250 лопатки также имеет переднюю кромку 300 и заднюю кромку 310 и проходящую между ними хорду с длиной 320. Основание 290 соответствует безразмерной величине Z со значением Z в Таблице 1, равным 0. Концевая часть 280 аэродинамической части 250 лопатки соответствует безразмерной величине Z со значением Z в Таблице 1, равным 100. Значения X, Y и Z приведены в процентах от значений длины аэродинамической части лопатки. Исключительно в качестве не ограничивающего примера, высота аэродинамической части сопловой лопатки может иметь значение в диапазоне от приблизительно 8 дюймов до приблизительно 28 дюймов (от приблизительно 20 сантиметров до приблизительно 70 сантиметров), от приблизительно 8 дюймов до приблизительно 25 дюймов (от приблизительно 20 сантиметров до приблизительно 62,5 сантиметров), или от приблизительно 14 дюймов до приблизительно 18 дюймов (от приблизительно 35 сантиметров до приблизительно 45 сантиметров). Тем не менее, следует понимать, что также могут использоваться высоты выше или ниже этого диапазона, как требуется в конкретном применении. Аэродинамическая часть 250 лопатки может использоваться в любой ступени, включая, но не ограничиваясь этим, первую ступень, вторую ступень, третью ступень, четвертую ступень, пятую ступень и т.д.

[0017] Требованием для газового тракта 240 газовой турбины является наличие аэродинамических частей лопаток, которые отвечают техническим требованиям аэродинамической и механической нагрузки и производительности лопатки. Чтобы определить аэродинамическую форму каждой аэродинамической части лопатки, имеется уникальный набор мест или геометрические места точек в пространстве, которые отвечают требованиям к ступени и могут быть изготовлены. Эти уникальные геометрические места точек соответствуют требованиям производительности ступени, и их получают путем итерации между аэродинамическими и механическими нагрузками, обеспечивая эффективную, безопасную и бесперебойную работу турбины. Эти геометрические места точек являются уникальными и специфическими для системы. Геометрическое место точек, которое определяет профиль аэродинамической части сопловой лопатки, содержит набор из приблизительно 2200 точек с размерами X, Y и Z относительно начала системы координат. Значения X, Y и Z декартовой системы координат, приведенные ниже в Таблице, задают профиль аэродинамической части сопловой лопатки в различных геометрических местах точек вдоль ее длины. В Таблице 1 приведены данные для аэродинамической части без покрытия. Диапазон / допуск для координат составляет приблизительно +/- 5% в направлении, перпендикулярном поверхности аэродинамической части в любом месте, и/или приблизительно +/- 5% от длины 320 хорды в направлении, перпендикулярном поверхности аэродинамической части в любом месте. Началом координат для точек данных является передняя кромка основания 260. Значения координат для координат X, Y и Z приведены ниже в Таблице 1 в безразмерных величинах с независимой размерностью высоты лопатки, хотя могут быть использованы и другие независимые единицы или размерности при преобразовании значений соответствующим образом. Значения X, Y и Z, приведенные в Таблице 1, также выражены в безразмерном виде (X, Y, и Z) от 0% до 100% от высоты лопатки или высоты аэродинамической части лопатки. В качестве только одного примера, значения X, Y и Z декартовой системы координат могут быть преобразованы в размерные расстояния путем умножения значений X, Y и Z на высоту аэродинамической части лопатки у задней кромки, и путем умножения на константу (например, 100). Для преобразования значения Z в значение координаты Z, выраженное, например, в дюймах (сантиметрах), безразмерное значение Z, приведенное в Таблице 1, умножают на длину Z аэродинамической части лопатки в дюймах (сантиметрах). Как описано выше, декартова система координат имеет ортогонально связанные друг с другом оси X, Y и Z, причем ось Х лежит в целом параллельно оси ротора турбины, т.е. оси вращения, а положительное значение координаты Х является осевым в сторону задней части, т.е. выхлопному концу турбины. Положительное значение координаты Y проходит по касательной к направлению вращения ротора, а положительное значение координаты Z проходит радиально наружу в сторону концевой части сопловой лопатки. Все значения, приведенные в Таблице 1, даны при комнатной температуре и не округлены.

[0018] Путем определения значений Х и Y координат в выбранных местах в Z направлении перпендикулярно плоскости X-Y, может быть установлено сечение профиля или профиль аэродинамической части сопловой лопатки на каждом расстоянии Z вдоль длины аэродинамической части. Путем соединения значений Х и Y плавными непрерывными дугами, каждое сечение профиля на каждом расстоянии Z фиксировано. Профили аэродинамической части лопатки в различных местах поверхности между расстояниями Z определяются путем плавного соединения соседних сечений профиля друг с другом, чтобы сформировать профиль аэродинамической части лопатки.

[0019] Для задания профиля аэродинамической части лопатки сгенерированные в Таблице 1 значения приведены с точностью до трех знаков после запятой. По мере того как лопатка нагревается на поверхности, напряжения и температура приводят к изменению значений X, Y и Z. Соответственно, значения для профиля, приведенные в Таблице 1, представляют собой окружающие, нерабочие или негорячие условия (например, при комнатной температуре) и для аэродинамической части лопатки без покрытия.

[0020] Имеются типичные производственные допуски, а также покрытия, которые должны быть учтены для фактического профиля аэродинамической части лопатки. Каждое сечение соединяется непрерывно с другими сечениями, чтобы сформировать законченную аэродинамическую форму. Поэтому следует понимать, что +/- типичные производственные допуски, т.е. +/- значения, включая любую толщину покрытия, являются добавкой к значениям Х и Y, приведенным в Таблице 1. Соответственно, расстояние приблизительно +/- 5% в направлении, перпендикулярном поверхности в любом месте вдоль профиля аэродинамической части лопатки, задает огибающую профиля аэродинамической части для заданной конструкции аэродинамической части лопатки и турбины, т.е. диапазон изменения между измеренными точками на фактической поверхности аэродинамической части лопатки при оптимальной холодной или комнатной температуре и идеальное положение этих точек, как указано в Таблице 1 при той же температуре. Данные являются масштабируемыми, а геометрия относится ко всем аэродинамическим масштабам как при 3000 оборотах в минуту, так и выше и/или ниже 3000 оборотов в минуту. Конструкция аэродинамической части лопатки устойчива к этому диапазону изменения без ухудшения механических и аэродинамических функций.

[0021]

Таблица 1
№	Местоположение	Х	Y	Z
1	Сторона пониженного давления	0,000	0,000	0
2	Сторона пониженного давления	-0,095	-0,634	0
3	Сторона пониженного давления	-0,066	-1,275	0
4	Сторона пониженного давления	0,075	-1,901	0
5	Сторона пониженного давления	0,313	-2,496	0
6	Сторона пониженного давления	0,629	-3,055	0
7	Сторона пониженного давления	1,006	-3,574	0
8	Сторона пониженного давления	1,433	-4,054	0
9	Сторона пониженного давления	1,900	-4,494	0
10	Сторона пониженного давления	2,401	-4,896	0
11	Сторона пониженного давления	2,929	-5,261	0
12	Сторона пониженного давления	3,482	-5,588	0
13	Сторона пониженного давления	4,055	-5,877	0
14	Сторона пониженного давления	4,645	-6,130	0
15	Сторона пониженного давления	5,250	-6,346	0
16	Сторона пониженного давления	5,866	-6,527	0
17	Сторона пониженного давления	6,492	-6,671	0
18	Сторона пониженного давления	7,125	-6,778	0
19	Сторона пониженного давления	7,763	-6,849	0
20	Сторона пониженного давления	8,404	-6,886	0
21	Сторона пониженного давления	9,047	-6,886	0
22	Сторона пониженного давления	9,688	-6,853	0
23	Сторона пониженного давления	10,326	-6,785	0
24	Сторона пониженного давления	10,961	-6,685	0
25	Сторона пониженного давления	11,589	-6,554	0
26	Сторона пониженного давления	12,211	-6,392	0
27	Сторона пониженного давления	12,824	-6,201	0
28	Сторона пониженного давления	13,428	-5,983	0
29	Сторона пониженного давления	14,022	-5,739	0
30	Сторона пониженного давления	14,605	-5,472	0
31	Сторона пониженного давления	15,178	-5,181	0
32	Сторона пониженного давления	15,739	-4,869	0
33	Сторона пониженного давления	16,290	-4,538	0
34	Сторона пониженного давления	16,828	-4,188	0
35	Сторона пониженного давления	17,355	-3,821	0
36	Сторона пониженного давления	17,871	-3,439	0
37	Сторона пониженного давления	18,376	-3,041	0
38	Сторона пониженного давления	18,869	-2,631	0
39	Сторона пониженного давления	19,353	-2,208	0
40	Сторона пониженного давления	19,826	-1,774	0
41	Сторона пониженного давления	20,289	-1,329	0
42	Сторона пониженного давления	20,743	-0,874	0
43	Сторона пониженного давления	21,187	-0,411	0
44	Сторона пониженного давления	21,623	0,062	0
45	Сторона пониженного давления	22,049	0,541	0
46	Сторона пониженного давления	22,467	1,029	0
47	Сторона пониженного давления	22,877	1,523	0
48	Сторона пониженного давления	23,280	2,024	0
49	Сторона пониженного давления	23,674	2,530	0
50	Сторона пониженного давления	24,063	3,042	0
51	Сторона пониженного давления	24,445	3,558	0
52	Сторона пониженного давления	24,820	4,079	0
53	Сторона пониженного давления	25,190	4,604	0
54	Сторона пониженного давления	25,554	5,133	0
55	Сторона пониженного давления	25,912	5,666	0
56	Сторона пониженного давления	26,265	6,203	0
57	Сторона пониженного давления	26,613	6,743	0
58	Сторона пониженного давления	26,956	7,285	0
59	Сторона пониженного давления	27,294	7,832	0
60	Сторона пониженного давления	27,627	8,381	0
61	Сторона пониженного давления	27,956	8,932	0
62	Сторона пониженного давления	28,281	9,486	0
63	Сторона пониженного давления	28,602	10,043	0
64	Сторона пониженного давления	28,919	10,601	0
65	Сторона пониженного давления	29,233	11,161	0
66	Сторона пониженного давления	29,543	11,724	0
67	Сторона пониженного давления	29,850	12,288	0
68	Сторона пониженного давления	30,153	12,853	0
69	Сторона пониженного давления	30,453	13,421	0
70	Сторона пониженного давления	30,751	13,991	0
71	Сторона пониженного давления	31,045	14,562	0
72	Сторона пониженного давления	31,337	15,134	0
73	Сторона пониженного давления	31,625	15,707	0
74	Сторона пониженного давления	31,911	16,282	0
75	Сторона пониженного давления	32,195	16,859	0
76	Сторона пониженного давления	32,476	17,436	0
77	Сторона пониженного давления	32,755	18,014	0
78	Сторона пониженного давления	33,032	18,593	0
79	Сторона пониженного давления	33,307	19,174	0
80	Сторона пониженного давления	33,580	19,755	0
81	Сторона пониженного давления	33,851	20,338	0
82	Сторона пониженного давления	34,120	20,921	0
83	Сторона пониженного давления	34,387	21,505	0
84	Сторона пониженного давления	34,652	22,089	0
85	Сторона пониженного давления	34,916	22,675	0
86	Сторона пониженного давления	35,179	23,261	0
87	Сторона пониженного давления	35,440	23,848	0
88	Сторона пониженного давления	35,700	24,435	0
89	Сторона пониженного давления	35,957	25,024	0
90	Сторона пониженного давления	36,214	25,613	0
91	Сторона пониженного давления	36,469	26,201	0
92	Сторона пониженного давления	36,723	26,792	0
93	Сторона пониженного давления	36,975	27,382	0
94	Сторона пониженного давления	37,226	27,973	0
95	Сторона пониженного давления	37,476	28,565	0
96	Сторона пониженного давления	37,725	29,157	0
97	Сторона пониженного давления	37,972	29,750	0
98	Сторона пониженного давления	38,217	30,343	0
99	Сторона пониженного давления	38,461	30,938	0
100	Сторона пониженного давления	38,632	31,550	0
101	Сторона повышенного давления	38,301	32,069	0
102	Сторона повышенного давления	37,796	32,115	0
103	Сторона повышенного давления	37,410	31,782	0
104	Сторона повышенного давления	37,143	31,332	0
105	Сторона повышенного давления	36,874	30,885	0
106	Сторона повышенного давления	36,604	30,438	0
107	Сторона повышенного давления	36,333	29,992	0
108	Сторона повышенного давления	36,062	29,546	0
109	Сторона повышенного давления	35,789	29,100	0
110	Сторона повышенного давления	35,516	28,655	0
111	Сторона повышенного давления	35,241	28,211	0
112	Сторона повышенного давления	34,966	27,768	0
113	Сторона повышенного давления	34,688	27,325	0
114	Сторона повышенного давления	34,409	26,883	0
115	Сторона повышенного давления	34,129	26,443	0
116	Сторона повышенного давления	33,848	26,003	0
117	Сторона повышенного давления	33,564	25,565	0
118	Сторона повышенного давления	33,278	25,127	0
119	Сторона повышенного давления	32,992	24,691	0
120	Сторона повышенного давления	32,702	24,256	0
121	Сторона повышенного давления	32,411	23,823	0
122	Сторона повышенного давления	32,118	23,391	0
123	Сторона повышенного давления	31,823	22,960	0
124	Сторона повышенного давления	31,526	22,531	0
125	Сторона повышенного давления	31,226	22,103	0
126	Сторона повышенного давления	30,925	21,677	0
127	Сторона повышенного давления	30,621	21,253	0
128	Сторона повышенного давления	30,314	20,830	0
129	Сторона повышенного давления	30,006	20,408	0
130	Сторона повышенного давления	29,694	19,989	0
131	Сторона повышенного давления	29,381	19,572	0
132	Сторона повышенного давления	29,065	19,156	0
133	Сторона повышенного давления	28,746	18,743	0
134	Сторона повышенного давления	28,425	18,331	0
135	Сторона повышенного давления	28,100	17,921	0
136	Сторона повышенного давления	27,773	17,514	0
137	Сторона повышенного давления	27,443	17,109	0
138	Сторона повышенного давления	27,111	16,707	0
139	Сторона повышенн
