Реферат

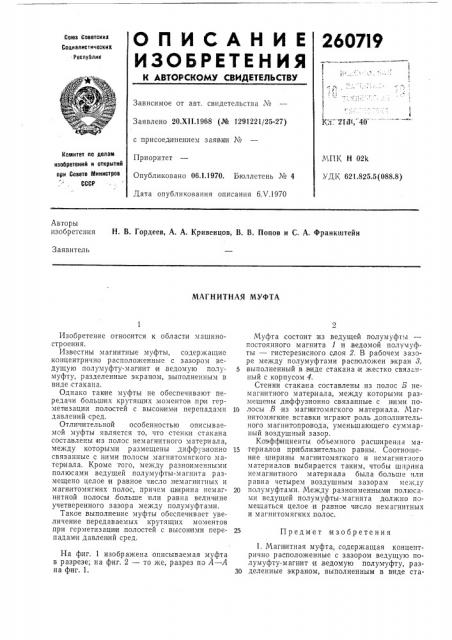

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2607I9

Союз Советских

Социалистических

Республик

1;

Зависимое от авт. свидетельства ¹ л. -21Ф, 40

Заявлено 20.XII.1968 (№ 1291221/25-27) с присоединением заявки №

Приоритет

Опубликовано 061.1970. Вюллетень № 4

Дата опубликования описания 6.V.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 02k

УДК 621.825,5(088.8) Авторы изобретения Н. В. Гордеев, А. А. Кривенцов, В. В. Попов и С. А. Франкштейн

Заявитель

МАГНИТНАЯ МУФТА

Изобретение относится к области машиностроения.

Известны магнитные муфты, содержащие концентрично р асположенные с зазором ведущую полумуфту-магнит и .ведомую полумуфту, разделенные экраном, выполненным в виде стакана.

Однако так ие муфты не обеспечивают передачи больших крутящих моментов при гермепизации полостей с высок ими перепадами давлений сред.

Отличительной особенностью описываемой муфты является то, что стенки стакана составлены из полос немагнитного материала, между которыми размещены диффузионно связанные с ними полосы магнитомягкого матер иала. Кроме гого, между разноименными полюсами .ведущей полумуфты-магнита размещено целое и равное число немагнитklbIx и магнитомягких полос, причем ш ирина немагнитной полосы больше или равна величание учетверенного зазора между полумуфтами.

Такое выполнение муфты обеспечивает увеличение передаваемых крутящих моментов при герметизаци и .полостей с высок ими перепадами давлений сред.

На фиг. 1 изображена описываемая муфта в разрезе; на фиг. 2 — то же, разрез по А — А на фиг. 1.

Муфта состоит из ведущей полумуфты постоянного магнита 1 и,ведомой полумуфты — гистерезисного слоя 2. В рабочем зазоре между полумуфтами расположен экран 3, 5 выполненный в,ваде стакана и жестко связанный с корпусом 4.

Стенки стакана составлены из полос В немагнитного материала, между которыми размещены диффузионно связанные с ними по1о лосы В из магн итомягкого материала. Магнитомягкие вставки играют роль.дополнительного магнитопровода, уменьшающего суммарный воздушный зазор.

Коэффициенты объемного расширен: и ма15 тери алов приблизительно равны. Соотношение ширины магнитомягкого и немагнитного материалов выбирается таким, чтобы ширина немагнитного материала была больше или р авиа четырем воздушным зазорам между

20 полумуфтами. Между разноименными полюсами ведущей полумуфты-магнита должно помещаться целое и равное число немагнитных и магнитомягких полос.

25 Предмет 1изобретения

1. Магнитная муфта, содержащая концентрично расположенные с зазором ведущую полумуфту-магнит |и,ведомую полумуфту, разЗО деленные экраном, выполненным в виде ста280719

Составитель И. Здог пик

Те..ред T. П. Куриико

Корректор К. A. Митрохина

Редактор В. Левитов

Заказ 1022/2 Тираж 499 Подписное

Москва Ж-З5, Раушская н86., д. 4 5

Типография, пр. Сапунова, 2 кана, отличаюигаяся тем, что, с целью увеличения передаваемых крутящих моментов при герметизации полостей с высокими перепадами давлений сред, стснки стакана составлень! из полос немагнитного материала, между которыми разхгещены,диффузионно связанные с ними полосы магнитомягкого матер нала.

2. Муфта по п, 1, отгичающаяся тем, что между разноименными полюсами ведущей полумуфты-магнита раза ещено целое и равное число ícèclãl:ÿòêûõ и магнитомягких по5 лос, а ширина е:пагнитцой полосы больше или р авиа величине учетверенного зазор а между полумуфтами.
