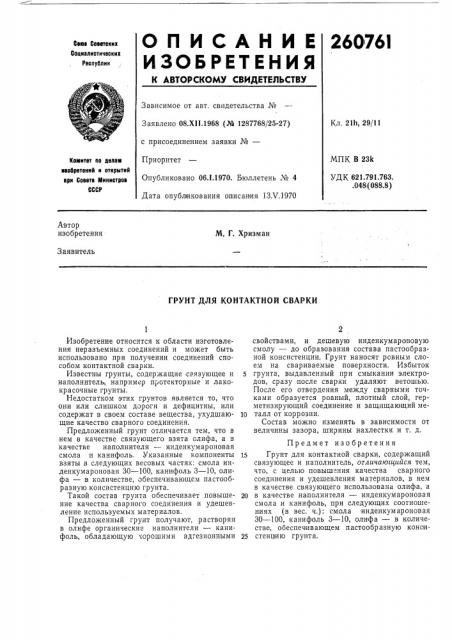

О П И С А Н И Е 260761

ИЗОЬРЕт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саюа Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.Х11.1968 (№ 1287768/25-27) Кл. 2111, 29/11 с присоединением заявки №вЂ”

Приоритет

МПК В 23k

УДК 621.791.763. .048 (088.8) йомитет Ilo делам иеобретаний и открытий ари Сосете Министрое

СССР

Опубликовано 06.1.1970. Бюллетень № 4

Дата опубликования описания 13.V.1970

Автор изобретения

М. Г. Хризман

Заявитель

ГРУНТ ДЛЯ КОНТАКТНОЙ СВАРКИ

Изобретение относчтся к области изготовления неразъемных соединений и может быть использовано при получении соединений способом контактной сварки.

Известны грунты, содержащие связующее и наполнитель, например протекторные и лакокр а сочные грунты.

Недостатком этих грунтов является то, что они или слишком дороги и дефицитны, или содержат в своем составе вещества, ухудшающие качество сварного соединения.

Предложенный грунт отличается тем, что в нем в качестве связующего взята олифа, а в качестве наполнителя — инденкумароновая смола и канифоль. Указанные компоненты взяты в следующих весовых частях: смола инденкумароновая 30 — 100, канифоль 3 — 10, олифа — в количестве, обеспечивающем пастообразную консистенцию грунта.

Такой состав грунта обеспечивает повышение качества сварного соединения и удешевление используемых материалов.

Предложенный грунт получают, растворяя в олифе органические наполнители — канифоль, обладающую хорошими адгезионными свойствами, и дешевую инденкумароновую смолу — до образования состава пастообразной консистенции. Грунт наносят рсвным слоем на свариваемые поверхности. Избыток

5 грунта, выдавленный при смыкании электродов, сразу после сварки удаляют ветошью.

После его отвердения между сварными точками образуется ровный, плотный слой, герметизирующий соединение и защищающий ме1О талл от коррозии.

Состав можно изменять в зависимости от величины зазора, ширины нахлестки и т. д.

Предмет изобретения

j5 Грунт для контактной сварки, содержащий связующее и наполнитель, отличающийся тем, что, с целью повышения качества сварного соединения и удешевления материалов, в нем в качестве связующего использована олифа, а

20 в качестве наполнителя — инденкумароновая смола и канифоль, при следующих соотношениях (в вес. ч.): смола инденкум аронов ая

30 — 100, канифоль 3 — 10, оли фа — в количестве, обеспечивающем пастообразную конс|и25 стенц ию грунта.
