Устройство для отделения жира от шквары и воды

Устройство для отделения жира от шквары и воды

Иллюстрации

Показать все

Реферат

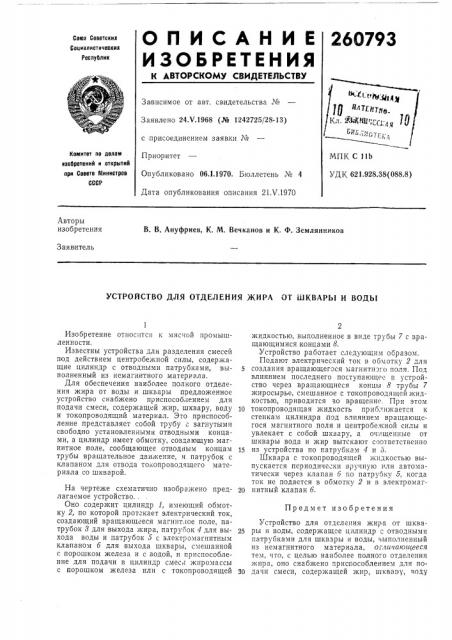

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ

26О793

Союз Созетскик

Сспиалистическик

Республик

"к- 1. ттщ щ

Ц " теитпр.

Кл. 3 81 ;Е,;„„1 Jr

Зависимое от авт. свидетельства №

Заявлено 24.Ч.1968 (№ 1242725/28-13) с присоединением заявки №

Комитет по делам изобретений и открытий при Совете й1инистрсе

СССР

МПК С 11Ь

УДК 621.928.38(088.8) Приоритет

Опубликовано 06.1.1970. Бюллетень № 4

Дата опубликования описания 21.V.1970

Авторы изобретения

В. В. Ануфриев, К. М. Вечканов и К. Ф. Землянников

Заявитель

УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ЖИРА ОТ ШКВАРЫ И ВОДЫ

Предмет изобретения

Изобретение относится к мясчой промышленности, Известны устройства для разделения смесей под действием центробежной силы, содержащие цилиндр с отводными патрубками, выполненный из немагнитного материала.

Для обеспечения наиболее полного отделения жира от воды и шквары предложенное устройство снабжено приспособлением для подачи смеси, содержащей жир, шквару, воду и токопроводящий материал. Это приспособление представляет собой трубу с загнутыми свободно установленными отводными концами, а цилиндр имеет обмотку, создающую магнитное поле, сообщающее отводным концам трубы вращательное движение, и патрубок с клапаном для отвода токопроводящего материала со шкварой.

На чертеже схематично изображено предлагаемое устройство..

Оно содержит цилиндр 1, имеющий обмотку 2, по которой протекает электрический ток, создающий вращающееся магнитное поле, патрубок 8 для выхода жира, патрубок 4 для выхода воды и патрубок 5 с электромагнитным клапаном б для выхода шквары, смешанной г. порошком железа и с водой, и приспособление для подачи в цилиндр смеси жиромассы с порошком железа или с токопроводящей

2 жидкостью, выполненное в виде трубы 7 с вращающимися концами 8.

Устройство работает следующим образом.

Подают электрический ток в обмотку 2 для создания вращающегося магнитного поля. Под влиянием последнего поступающее в устройство через вращающиеся концы 8 трубы 7 жиросырье, смешанное с токопроводящей жидкостью, приводится во вращение. При этом

10 токопроводящая жидкость приолижается к стенкам цилиндра под влиянием вращающегося магнитного поля и центробе.кной силы и увлекает с собой шквару, а o« ùåííûå от шквары вода и жир вытскают соответственно

15 из устройства по патрубкам 4 и 8.

Шквара с токопроводящей жидкостью выпускается периодически вручную или автоматически через клапан б по патруоку 5, когда ток не подается в обмотку 2 и в электромаг20 нитный клапан б.

Устройство для отделения жира от шква25 ры и воды, содержащее цилиндр . "отводными патрубками для шквзры и воды, -выполненный из немагнитного матер нала, orëè«àþè1ååñÿ тем, что, с целью наиоолее полного отделения жира, оно снабжено присгособлением для поЗО дачи смеси, содержащей жир, шквапу, воду

260793

Составитель М. И. Андреева

Редактор В. Смирягина Техре, Л. В. Куклина Корректор В. В. Комарова

Заказ 1053)2 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2 и токопроводящий материал, которое представляет собой трубу с загнутыми свободно установленными отводными концами, а цилиндр имеет обмотку, создающую магнитное поле, сообщающее отводным концам трубы вращательное движение, и патрубок с клапаном для отвода токопроводящего материала со шкварой.
