Устройство совместного использования информации, способ совместного использования информации, программа совместного использования информации и оконечное устройство

Устройство совместного использования информации, способ совместного использования информации, программа совместного использования информации и оконечное устройство

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройствам совместного использования информации, способам совместного использования информации, программам для совместного использования информации и оконечным устройствам, которые предоставляют возможность множеству устройств совместно использовать информацию.

Уровень техники

Мобильные оконечные устройства, такие как мобильные телефоны, смартфоны и т.д., которые имеют широкий спектр приложений для предоставления различных услуг и функций, в последние годы получили широкое распространение. С целью повышения удобства использования приложений вырос спрос на обеспечение взаимосвязи между мобильным оконечным устройством и другими устройствами. Таким образом, были предложены устройство, установленное на транспортном средстве, и способ управления связью, которые позволяют устройству на транспортном средстве использовать услугу и функцию выполнения приложения в мобильном оконечном устройстве посредством установления связи (патентный документ 1).

Перечень ссылок

Патентная литература

Патентный документ 1: JP 2010-199718А

Сущность изобретения

Техническая задача

Тем не менее, в технологии, описанной в патентном документе 1, например, отображение операции выбора приложения на мобильном оконечном устройстве не увязано с тем, что устройство установлено на транспортном средстве и, следовательно, необходимо обеспечить раздельное управление мобильным оконечным устройством и устройством, установленным на транспортном средстве, при использовании приложения.

Настоящее изобретение было сделано с учетом решения вышеуказанной задачи. Задачей настоящего изобретения является обеспечение устройства совместного использования информации, способа совместного использования информации, программы для совместного использования информации и оконечного устройства, которые позволяют множеству устройств совместно использовать информацию относительно существующего приложения ,обрабатываемого каждым устройством, тем самым облегчая функционирование.

Решение задачи

Для решения вышеупомянутой задачи, в соответствии с первым аспектом настоящего изобретения предлагается устройство совместного использования информации, включающее в себя во втором устройстве, подключенном к первому устройству, блок получения информации для получения посредством блока связи второго устройства информации первого приложения, указывающей приложение, установленное на первом устройстве, блок генерирования совместно используемой информации для генерирования совместно используемой информации, используемой совместно первым устройством и вторым устройством, на основании информации первого приложения, полученной блоком получения информации, и блок управления передачей для передачи совместно используемой информации посредством блока связи указанному первому устройству.

Дополнительно, согласно второму аспекту настоящего изобретения обеспечивается способ совместного использования информации, включающий в себя во втором устройстве, подключенном к первому устройству, этапы, на которых получают посредством блока связи второго устройства, информацию первого приложения, указывающую приложение, установленное на первом устройстве, генерируют совместно используемую информацию, используемую совместно первым устройством и вторым устройством, на основании полученной информации первого приложения, и передают совместно используемую информацию посредством блока связи первому устройству.

Дополнительно, в соответствии со вторым аспектом настоящего изобретения предлагается программа для совместного использования информации, вызывающая вторым устройством, соединенным с первым устройством, способа совместного использования информации, содержащего этапы, на которых получают посредством блока связи второго устройства информацию первого приложения, указывающую приложение, установленное на первом устройстве, генерируют совместно используемую информацию посредством первого устройства и вторым устройством на основании полученной информации первого приложения и передают совместно используемую информацию через блок связи первому устройству.

Дополнительно, в соответствии со вторым аспектом настоящего изобретения предлагается оконечное устройство, которое включает в себя блок получения информации для получения через блок связи информации первого приложения, указывающей приложение, установленное на другом устройстве, подключенном к нему, блок генерирования совместно используемой информации для генерирования совместно используемой информации, совместно используемой с другим устройством на основании информации первого приложения, полученной блоком получения информации, блока управления передачей для передачи совместно используемой информации через блок связи другому устройству.

Полезные эффекты изобретения

В соответствии с настоящим изобретением множество устройств имеют возможность совместно использовать информацию относительно приложения, установленного на каждом устройстве, в результате чего управление функционированием устройств может быть облегчено.

Краткое описание чертежей

Фиг. 1 представляет собой блок-схему, показывающую конфигурацию оконечного устройства, которое является примером второго устройства в соответствии с настоящим изобретением.

Фиг. 2 представляет собой схему, показывающую конкретный пример совместно используемой информации.

Фиг. 3 является схемой, показывающей пример конфигурации внешнего вида оконечного устройства.

На фиг. 4 показана схема, предназначенная для описания операции перелистывания страниц на блоке отображения оконечного устройства.

Фиг. 5 является блок-схемой, показывающей конфигурацию устройства звукового вывода, которое является примером первого устройства в соответствии с настоящим изобретением.

Фиг. 6 является схемой, показывающей пример конфигурации внешнего вида устройства звукового вывода.

Фиг. 7 показана концептуальная схема, предназначенная для описания процесса совместного использования информации между оконечным устройством и устройством звукового вывода.

Фиг. 8 представляет собой блок-схему алгоритма, иллюстрирующую последовательность операций процесса, выполняемого между оконечным устройством и устройством звукового вывода.

Фиг. 9 является схемой, показывающей связь между отображениями выбора приложения на устройстве звукового вывода и оконечном устройстве.

Осуществление изобретения

Вариант осуществления настоящего изобретения будет подробно описан далее со ссылкой на прилагаемые чертежи. Следует отметить, что данное изобретение не предназначается для ограничения только приведенным ниже вариантом. Следует отметить, что описание будет приведено в следующем порядке.

Вариант реализации

1-1. Конфигурация оконечного устройства

1-2. Конфигурация устройства звукового вывода

1-3. Процесс совместного использования информации

2. Вариант реализации

1. Первый вариант реализации

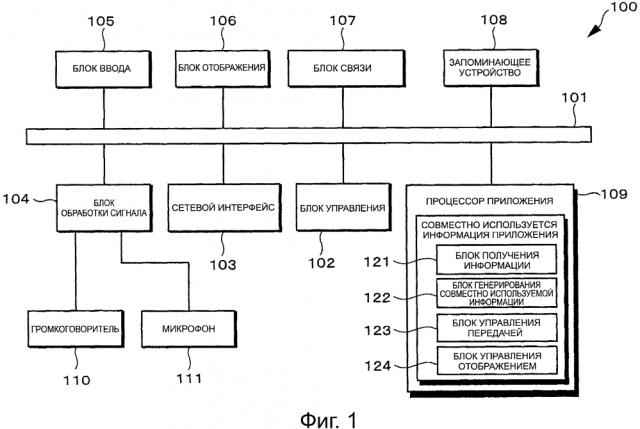

Фиг. 1 представляет собой блок-схему, показывающую конфигурацию оконечного устройства 100 в этом варианте осуществления. Оконечное устройство 100 является примером второго устройства в прилагаемой формуле изобретения. Оконечное устройство 100 включает в себя шину 101 данных, к которой подключены блок 102 управления, сетевой интерфейс 103, блок 104 обработки сигналов, блок 105 ввода, блок 106 отображения, блок 107 связи, запоминающее устройство 108 и процессор 109 приложений.

Блок 102 управления включает в себя, например, CPU (центральный процессор), RAM (запоминающее устройство с произвольной выборкой), ROM (постоянное запоминающее устройство) и тому подобное. ROM хранит программу, которая считывается и выполняется CPU и т.п. RAM используется в качестве рабочей памяти для процессора. CPU управляет компонентами и всем оконечным устройством 100, посредством выполнения различных процессов в соответствии с программой, хранящейся в ROM.

Сетевой интерфейс 103 выполняет, например, передачу и прием данных между собой и внешней базовой станцией и т.д. на основании заранее определенного протокола. Схема связи может представлять собой любую схему, такую как беспроводную LAN (локальная сеть передачи данных), Wi-Fi (беспроводная достоверность), связь посредством 3G системы и т.д. При осуществлении связи через сетевой интерфейс 103 оконечное устройство 100 имеет возможность подключиться к сети интернет, вести разговоры с другими абонентами и т.д.

Блок 104 обработки сигналов включает в себя модулятор-демодулятор, преобразователь AD/DA, звуковой кодек (не показан) и т.д. Модулятор-демодулятор блока 104 обработки сигналов модулирует звуковой сигнал, подлежащий передаче, или демодулирует принятый сигнал. Сигнал, подлежащий передаче, преобразуется AD/DA преобразователем в цифровой сигнал, и принятый сигнал преобразуется преобразователем AD/DA в аналоговый сигнал. И громкоговоритель 110, который выводит звук, и микрофон 111, который принимает звук, подключены к блоку 104 обработки сигналов.

Блок 105 ввода является средством ввода, которое используется пользователем для выполнения различных действий на оконечном устройстве 100. Например, блок 105 ввода включает в себя кнопки, сенсорную панель, переключатель и т.п. В качестве альтернативы блок 105 ввода может быть объединен с блоком 106 отображения для образования сенсорного экрана. Когда операция ввода данных выполняется пользователем на блоке 105 ввода, управляющий сигнал, соответствующий операции ввода, генерируются и выводится в блок 102 управления. После этого блок 102 управления выполняет процесс вычисления или управляет соответствующим управляющим сигналом.

В этом варианте осуществления пользователь выполняет на блоке 105 ввода операцию выбора установленного приложения (например, перемещение курсора и т.д.), операцию определения приложения для активации выбранного приложения и тому подобное.

Блок 106 отображения является средством отображения, которое включает в себя, например, LCD (жидкокристаллический дисплей), PDP (панель плазменного дисплея), органическую EL (электролюминесцентную) панель или тому подобное. Блок 106 отображения отображает основной экран, который отображает меню различных операций оконечного устройства 100, список композиций, информацию (имя исполнителя, название песни и т.д.) о песне, которая воспроизводится, видео контент, контент изображения и т.д.

Блок 107 связи представляет собой модуль связи для осуществления связи с оконечным устройством 100 с помощью технологии, такой как Bluetooth, USB-соединения и т.д. Технология связи в блоке 107 связи представляет собой Bluetooth, которая является беспроводной связью, связь USB, которая представляет собой проводную связь и т.д. Модуль Bluetooth, который обеспечивает реализацию связи Bluetooth, является модулем, который может передавать и принимать данные по схеме Bluetooth беспроводной связи ближнего радиуса действия. Посредством модуля Bluetooth осуществляется обмен данными с устройством вывода звука, которое является внешним устройством Bluetooth.

Модуль Bluetooth включает в себя антенну, блок обработки сигнала (не показан) и т.д. Например, когда осуществляется передача звуковых данных на устройство 200 звукового вывода, которое является внешним устройством Bluetooth и т.д., модуль Bluetooth выполняет заданную обработку сигнала звуковых данных, которые должны быть переданы посредством блока обработки сигналов, и передает звуковые данные через антенну, входящую в состав устройства 200 звукового вывода. Кроме того, при передаче звуковых данных в устройство 200 звукового вывода и т.д. модуль Bluetooth принимает звуковые данные, переданные от устройства звукового вывода, используя антенну, входящую в его конфигурацию, и поставляет звуковые данные в устройство 104 обработки сигналов, входящее в его состав. После этого блок обработки сигналов выполняет заданную обработку сигнала звуковых данных для генерирования звукового сигнала. В результате звуковые данные воспроизводятся посредством оконечного устройства 100 и могут быть выведены из устройства 200 звукового вывода, и звуковые данные воспроизводятся устройством 200 звукового вывода и могут быть выведены оконечным устройством 100.

При использовании USB обеспечивается проводная связь в качестве схемы связи блока 107 связи, устройство 200 звукового вывода и оконечное устройство 100 соединены друг с другом по USB кабелю. Звуковые данные поступают от оконечного устройства 100 через USB кабель на устройство 200 звукового вывода.

В этом варианте осуществления оконечное устройство 100 и устройство 200 звукового вывода соединены друг с другом, оконечное устройство 100 воспроизводит данные песни, хранящиеся в оконечном устройстве 100, и песня выводится как звук из устройства 200 звукового вывода.

Следует отметить, что способом соединения может быть любой способ. Кроме того, может быть использован любой способ соединения, обеспечивающий передачу данных, в дополнение к Bluetooth и USB. Кроме того, схема связи может быть соответствующим образом выбрана в зависимости от типа оконечного устройства 100, типа OS (Операционная система) и т.д.

Запоминающее устройство 108 включает в себя, например, носитель большой емкости, такой как жесткий диск, флэш-память и т.д., и сохраняет данные контента, такого как песни, который должен быть воспроизведен посредством оконечного устройства 100 и т.д. Данные песни хранятся в запоминающем устройстве 108 в сжатом виде в соответствии с форматом, таком как WAV (RIFF волнообразный звуковой формат), MP3 (MPEG технология сжатия звука), AAC (усовершенствованный аудиокод) и т.д. Кроме того, информация о песне, содержащая имя исполнителя, название альбома, названия песни, общее время воспроизведения, информацию о времени воспроизведения и т.д. песен, хранится в виде мета-данных для данных песни в запоминающем устройстве 108. Информация о песне может быть получена с помощью, например, CDDB (база данных компакт-диска). Кроме того, пользователь может иметь возможность выполнять установки произвольно.

Процессор 109 приложения представляет собой блок обработки, который выполняет различные приложения, установленные в оконечном устройстве 100. Настоящее изобретение реализуется посредством обмена информацией приложения, установленного на оконечном устройстве 100, выполняемого процессором 109 приложений. Процессор 109 приложения обрабатывает совместно используемую информацию приложения в качестве блока 121 получения информации, блока 122 генерирования совместно используемой информации, блока 123 управления передачей и блока 124 управления отображением. Функции, реализуемые исполнением обмена информацией приложения, соответствуют функциям устройства совместного использования информации в прилагаемой формуле изобретения.

Блок 121 получения информации получает информацию (информация первого приложения), указывающую приложение (соответствующее приложение, которое установлено на первом устройстве в прилагаемой формуле изобретения), которое выводит звуковой сигнал из источника звука, находящегося в составе устройства 200 звукового вывода, из устройства 200 звукового вывода через блок 107 связи. Источником, звука является Интернет радио, внешнее запоминающее устройство, подключенное посредством USB или тому подобное, модуль дискового носителя, который воспроизводит дисковый носитель и т.д.

Кроме того, блок 121 получения информации получает информацию (информация второго приложения), указывающую приложение, которое было выбрано пользователем из приложений, которые установлены на оконечном устройстве 100 для совместного использования устройством 200 звукового вывода и оконечным устройством 100.

Более того, блок 121 получения информации получает информацию (рабочую информацию), указывающую на конкретное действие операции выбора приложения, выполняемое в устройстве 200 звукового вывода через блок 107 связи. Рабочая информация будет подробно описана ниже.

Блок 122 генерирования совместно используемой информации генерирует информацию о первом и втором приложениях, полученную блоком 121 получения информации, для совместного использования сгенерированной совместно используемой информации. Совместно используемая информация используется в оконечном устройстве 100 и также передается через блок 107 связи на устройство 200 звукового вывода под управлением блока 102 управления связью. Таким образом, совместно используемая информация используется совместно устройством 200 звукового вывода и оконечным устройством 100.

Например, как показано на фиг. 2, совместно используемая информация является информацией, представленной в виде упорядоченного списка, в котором приложения обозначаются информацией первого и второго приложений. Этот порядок соответствует порядку, в котором пиктограммы, представляющие приложения, отображаются на блоке 106 отображения оконечного устройства 100 и устройстве звукового вывода.

Следует отметить, что в настоящем изобретении, при осуществлении связи с использованием Bluetooth информация первого приложения, профиль последовательного порта используется для передачи и приема совместно используемой информации, рабочей информации и т.д. между оконечным устройством 100 и устройством 200 звукового вывода. Кроме того, когда используется USB для подключения устройства 200 звукового вывода и оконечного устройства 100 друг с другом, iAP используется для передачи и приема информации первого приложения, совместно используемой информации, рабочей информации и т.д.

Любая информация может передаваться и приниматься с помощью профиля последовательного порта или iAP. Поэтому, используя эти различные виды информации, описанные выше, применяемые в настоящем изобретении, могут быть переданы и приняты. Следует отметить, что любой другой способ, который может быть использован для передачи и приема различных видов информации, описанной выше, может быть использован. Кроме того, любой способ соединения, который может выполнять передачу данных, может быть использован в дополнение к Bluetooth и USB.

Блок 102 управления отображением выполняет управление на основании совместно используемой информации для отображения пиктограмм, представляющих аудио источник приложения устройства 200 звукового вывода и приложение оконечного устройства 100, выбранного пользователем на устройстве 106 отображения. Кроме того, блок 102 управления отображением осуществляет управление отображением посредством курсора, указывающего на выбор приложения, когда используются оконечное устройство 100 и устройство 200 звукового вывода. Эти органы управления устройства отображения будут описаны подробно ниже.

Следует отметить, что совместно используемая информация приложения может быть предоставлена пользователю, будучи предварительно установленной на оконечном устройстве 100, или альтернативно может быть установлена на оконечном устройстве 100 самим пользователем. Совместно используемая информация приложения предоставляется или продается с помощью, например, веб-сайт продажи приложений или службы загрузки приложений в Интернете. С другой стороны, совместно используемая информация приложения может быть предусмотрена или продана с помощью переносного носителя записи, такого как оптический диск, полупроводниковое запоминающее устройство и т.д., на которых записана совместно используемая информация приложений.

Громкоговоритель 110 является средством звукового вывода для вывода звука и выводит в качестве звука звуковой сигнал, на котором заранее определенный процесс был выполнен с помощью блока 104 обработки сигналов. В результате пользователь может слышать речевое общение, звуковые данные, хранящиеся в оконечном устройстве 100, и т.д. Кроме того, микрофон 111 представляет собой устройство для ввода голосового сообщения в оконечное устройство 100 для осуществления общения, ввода голосовой команды и т.д. Блок 104 обработки сигналов выполняет заданный процесс голосового ввода посредством микрофона 111.

Оконечное устройство 100, таким образом, сконфигурировано. Оконечное устройство 100 представляет собой мобильный телефон, смартфон, мобильный музыкальный проигрыватель, планшет и т.д. Кроме того, хотя это не показано, оконечное устройство 100 может включать в себя функцию камеры, включающей в себя блок захвата изображения, блок обработки изображения и т.д., и функцию радиоприемника и т.д.

Фиг.3 представляет собой схему, показывающую примерную конфигурацию внешнего вида оконечного устройства 100. На фиг.3 показаны блок 106 отображения, сенсорный экран в качестве блока 105 ввода и кнопка как блок 105 ввода оконечного устройства 100.

Блок 106 отображения оконечного устройства 100 отображает множество пиктограмм 131, 131, …, представляющих приложения, обозначенные совместно используемой информацией. В этом варианте осуществления отображаются пиктограммы, представляющие источник звука устройства звукового вывода, и приложения, выбранные пользователем на оконечном устройстве 100.

Пользователь прикасается к пиктограмме 131, отображенной на блоке 106 отображения, пальцем или нажимает кнопку для выбора приложения в качестве блока 105 ввода. Когда приложение выбрано, курсор 132 в форме жирной рамки, указывающей на выбранное приложение, перемещается из состояния, показанного на фиг. 3A, к состоянию, показанному на фиг. 3B, например. После этого, например, путем выполнения ввода определения приложения посредством повторного выполнения воздействия на пиктограмму 131 выбранной программы выбранное приложение активируется.

Здесь приведено описание операции перелистывания страницы на оконечном устройстве 100. Фиг. 4A показывает первую страницу, на которой множество пиктограмм 131, указывающих приложения, отображаются на устройстве 106 отображения оконечного устройства 100. В состоянии, показанном на фиг. 4A, в котором отображается первая страница, отображение на экране скользит в поперечном направлении посредством воздействия на сенсорный экран. В ответ на это, как показано на фиг. 4B, возникает переходное состояние, в котором первая страница перемещается в направлении скольжения и постепенно исчезает, и в то же время вторая страница скользит и появляется от края блока 106 отображения. И по завершении переходного состояния, когда скользящее действие второй страницы завершено, как показано на фиг. 4C, вторая страница полностью отображается на блоке 106 отображения. Пиктограммы 131, отображенные на второй странице, отличаются от тех, которые отображены на первой странице. Данный последовательный переход отображения на блоке 106 отображения называют "перелистыванием страниц" и операция ввода по реализации данного перехода упоминается как "операции перелистывания страниц".

Отметим, что хотя переход с первой страницы на вторую страницу был описан в качестве примера со ссылкой на фиг. 4, операция перелистывания страниц может аналогичным образом быть выполнена со второй страницы на третью страницу, с третьей страницы на четвертую страницу, со второй страницы на первую страницу и т.д. В оконечном устройстве 100 количество страниц изменяется в зависимости от количества установленных приложений. Количество страниц возрастает с ростом числа приложений.

Как правило, в мобильных телефонах, смартфонах, планшетах и т.д. пиктограммы приложений отображаются по схеме 5 (в вертикальном направлении) × 4 (в горизонтальном направлении), 4 (в вертикальном направлении) × 4 (в горизонтальном направлении) или тому подобное. Однако в этом варианте осуществления, как показано на фиг. 4, блок 102 управления отображением может выполнить управление отображением для отображения больших по размеру пиктограмм, например 2 (в вертикальном направлении) × 2 (в горизонтальном направлении) или тому подобное. В результате облегчается выполнение операции ввода на оконечном устройстве 100.

Следует отметить, что внешний вид конфигурации оконечного устройства 100, форма отображения на блоке 106 отображения и расположение кнопок в качестве блока 105 ввода, показанные на фиг. 4, предназначены только для иллюстративных целей, и они не ограничиваются показанным на фиг. 4.

1-2. Конфигурация устройства звукового вывода

На фиг. 5 показана блок-схема, иллюстрирующая конфигурацию устройства 200 звукового вывода согласно варианту осуществления настоящего изобретения. Устройство 200 звукового вывода является примером первого устройства прилагаемой формулы изобретения. Устройство 200 звукового вывода может быть, например, устройством автомобильной аудиосистемы, которое воспроизводит звук в автомобиле, присоединяемым громкоговорителем и т.д.

Устройство 200 звукового вывода включает в себя блок 201 управления, радио антенну 202, тюнер 203, модуль 204 дискового носителя, электрическое средство 205 регулировки уровня сигнала, блок 206 усилителя, громкоговоритель 207, блок 208 приема луча света пульта дистанционного управления, блок 209 ввода, блок 210 связи, блок 211 отображения, USB терминал 212, DSP (цифровая обработка сигнала), блок 213, флэш ROM 214 и процессор 215 приложений.

Блок 201 управления включает в себя, например, CPU, RAM, ROM и тому подобное. ROM хранит программу, которая считывается и выполняется процессором и т.п. RAM используется в качестве рабочей памяти для CPU. CPU управляет компонентами и всем устройством 200 звукового вывода, выполнением различных процессов в соответствии с программой, хранимой в ROM.

Радио антенна 202 является антенной, которая используется для приема радиовещательных радиоволн, и подключена к тюнеру 203. Тюнер 203 выполняет процессы, такие как демодуляция и аналого-цифровое преобразование радиовещательного сигнала, принятого радиоантенной 202, декодирование кодированных данных и т.д. и т.п. для восстановления радиоданньгх звука. Звуковые радиоданные передаются через электрическое средство 205 регулировки уровня сигнала и блок 206 усилителя в громкоговоритель 207 под управлением блоком 201 управления и выводятся в качестве звука через громкоговоритель 207.

Модуль 204 дискового носителя является устройством воспроизведения диска, которое считывает звуковой сигнал, записанный на дисковом носителе записи, и выполняет заданную обработку сигнала по считыванию звукового сигнала для получения звукового сигнала. Полученный звуковой сигнал передается через электрическое средство 205 регулировки уровня сигнала и блок 206 усилителя в громкоговоритель 207 под управлением блока 201 управления и выводится как звук от громкоговорителя 207. Следует отметить, что дискообразный носитель записи является CD (компакт-диском), DVD (цифровой универсальный диск), BD (Блю-рей диск) и т.д.

Электрическое средство 205 регулировки уровня сигнала регулирует уровень сигнала посредством усиления звукового сигнала, поставленного из радио тюнера 203, модуля 204 дискового носителя, блока 210 связи, USB терминала 212 и т.д. под управлением блока 201 управления. Звуковой сигнал, уровень которого был отрегулирован, подается в блок 206 усилителя. Блок 206 усилителя выполняет усиление звукового сигнала на заданную величину, поставленного из электрического средства 205 регулировки уровня сигнала, и поставляет результирующий звуковой сигнал в громкоговоритель 207. Громкоговоритель 207 представляет собой средство звукового вывода, которое выводит звуковой сигнал, поставленный из блока 206 усилителя, как звук в окружающую среду.

Блок 208 приема луча света пульта дистанционного управления принимает управляющий сигнал, который передается пультом 300 дистанционного управления, управляемого пользователем, который является аксессуаром устройства 200 звукового ввода, и генерирует управляющий сигнал в блок 201 управления.

Блок 209 ввода представляет собой средство ввода, которое используется пользователем для выполнения различных операций ввода в устройство 200 звукового вывода. Блок 209 ввода включает в себя, например, кнопку, сенсорную панель, переключатель и т.п. Кроме того, блок 209 ввода может быть интегрирован с блоком 211 отображения для формирования сенсорного экрана. Когда пользователь выполняет операцию ввода на блоке 209 ввода, управляющий сигнал, соответствующий операции ввода, генерируется и выводится в блок 201 управления. После этого блок 201 управления выполняет процесс вычисления или управления в соответствии с управляющим сигналом.

В этом варианте осуществления пользователь может выполнить операцию выбора приложения, операцию определения для активации выбранного приложения и тому подобное на блоке 209 ввода.

Блок 211 отображения является средством отображения, которое включает в себя, например, LCD, PDP, органическую панель EL или тому подобное. Блок 211 отображения отображает главный экран, который отображает меню различных операций устройства 200 звукового вывода, список композиций, информацию (имя исполнителя, название песни и т.д.) о песне, которая воспроизводится, и т.д. Посредством устройства 200 звукового вывода также осуществляется отображение видео контента, контента изображений и т.д.

Более того, когда блок 209 ввода и блок 211 отображения образуют сенсорный экран, блок 211 отображения также отображает изображение интерфейса пользователя, такой как рабочий экран (например, кнопки программного обеспечения, органы регулировки громкости, выбора контента и т.д.) и т.д., в качестве входного блока 209.

Блок 210 связи устанавливает связь с оконечным устройством 100. Блок 210 связи имеет конфигурацию, аналогичную конфигурации оконечного устройства. Звуковые данные, принятые с помощью блока 210 связи оконечного устройства, поставляются в DSP блок 213.

Кроме того, когда используется Bluetooth в качестве схемы связи, профиль последовательного порта используется для передачи и приема информации первого приложения, совместно используемой информации, рабочей информации и т.д. между устройством 200 звукового вывода и оконечным устройством 100. Кроме того, при использовании USB для подключения устройства звукового вывода к оконечному устройству 100 может быть использован iAP для передачи и приема любой информации, например информации первого приложения, совместно используемой информации, рабочей информации и т.д.

Следует отметить, что способ соединения может быть любым способом. Кроме того, любой способ соединения, который может выполнять передачу данных, может быть использован в дополнение к Bluetooth и USB.

USB разъем 212 является оконечным соединением, которое соответствует стандартам USB для подключения внешних устройств, внешнего носителя информации и т.д. к устройству 200 звукового вывода. Например, к USB разъему 212 подключаются внешнее запоминающее устройство, например внешний HDD (жесткий диск), память USB и т.д., на котором хранятся данные звука. Звуковые данные, сохраненные на внешней памяти, выводятся через электрическое средство 205 регулировки уровня сигнала и блок 206 усилителя на громкоговоритель 207 под управлением блока 201 управления и выводится в качестве звука через громкоговоритель 207.

DSP блок 213 выполняет заданную обработку сигнала звука звуковых данных, поставленных из модуля Bluetooth как блок 210 связи, и поставляет результирующие данные звука в электрическое средство 205 регулировки уровня сигнала. Звуковой сигнал проходит через электрическое средство 205 регулировки уровня сигнала и блок 206 усилителя и окончательно выводится как звук из громкоговорителя 207.

Флэш-память ROM 214 является энергонезависимой памятью и хранит различные элементы данных, такие как информацию устройства, которая является информацией о Bluetooth устройстве, информацией частоты радиопередачи и т.д. А также хранимая информация устройства или частотная информации считывается и подается в блок 201 управления в ответ на запрос от блока 201 управления.

Процессор 215 приложений выполняет заданный процесс устройством 200 звукового вывода, что соответствует операции по совместному использованию информации приложения оконечным устройством. Процессор 215 приложений функционирует в качестве блока 216 получения информации и блока 217 управления отображением, выполнением заранее заданного приложения.

Блок 216 получения информации получает через блок 210 связи совместно используемую информацию, передаваемую оконечным устройством 100. Кроме того, блок 216 получения информации получает через блок 210 связи информацию (рабочая информация), указывающую на операцию выбора приложения, выполняемого пользователем на оконечном устройстве 100.

Блок 217 управления отображением выполняет управление отображением в блоке 211 отображения на основании совместно используемой информации, полученной блоком 216 получения информации. Блок 217 управления отображением также выполняет управление отображением курсора, указывающего на выбор приложения и т.д. Кроме того, блок 217 управления отображением также выполняет процесс обновления отображения на блоке 211 отображения на основании рабочей информации. Эти элементы управления отображением будут описаны подробно ниже.

В этом варианте осуществления устройство 200 звукового вывода имеет три источника звука, которые являются тюнером, внешним запоминающим устройством, которое подключается к USB и хранит звуковые данные, и модуль дискового носителя. Следует отметить, что количество и типы источников звука не ограничиваются этим. Устройство 200 звукового вывода может включать в себя один источник звука или более источников звука.

На фиг. 6 показана схема, иллюстрирующая примерную конфигурацию внешнего вида передней панели устройства 200 звукового вывода. Фиг. 6 показывает блок 209 ввода и блок 211 отображения, которые предусмотрены на передней панели устройства 200 звукового вывода.

Блок 211 отображения устройства 200 звукового вывода отображает множество пиктограмм 231, 231, …, представляющих приложения, обозначенные совместно используемой информацией. В этом варианте осуществления отображаются пиктограммы, представляющие источник звука устройства 200 звукового вывода, и приложение, выбранное пользователем на оконечном устройстве 100.

В примере на фиг. 6 приложение, выбранное пользователем, отображается почти по центру блока 211 отображения. На фиг. 6 было выбрано USB. После этого, когда пользователь выбрал другое приложение, пиктограммы перемещаются в поперечном направлении, изменяясь от состояния, показанного на фиг. 6A, в состояние, показанное на фиг. 6B. На фиг. 6B отображается пиктограмма "MUSIC", которая была выбрана следующей, почти по центру блока 211 отображения. Обратите внимание, что «USB» является символом, представляющим приложение, которое воспроизводит звуковые данные, сохраненные во внешней носителе памяти, подключенном к USB разъему 212. Кроме того, "MUSIC" является пиктограммой, представляющей приложение, которое воспроизводит звуковые данные, хранящиеся на модуле дискового носителя.

Следует отметить, что внешний вид конфигурации устройства 200 звукового вывода и блока 211 отображения, показанного на фиг. 6, предназначены только для иллюстративных целей и не ограничены теми, которые показаны на фиг. 6. Например, устройство 200 звукового вывода может отображать пиктограммы в виде множества линий вместо одной линии, как и на устройстве отображения оконечного устройства.

1-3. Процесс совместного использования информации

Далее будет описан способ совместного использования информации, осуществляемый вышеописанным оконечным устройством 100 и устройством 200 звукового вывода, и процесс применения совместно используемой информации.

В настоящем изобретении блок 211 отображения устройства 200 звукового вывода, которое является первым устройством, и блок 106 отображения оконечного устройства 100, которое является вторым устройством, отображает пиктограмму, представляющую совместно используемое приложение. Кроме того, когда выполняется операция выбора приложения на одном из устройств, операция выбора того же приложения выполняется на другом устройстве, будучи связанной с операцией выбора приложения.

Поэтому, например, приложение на оконечном устройстве 100 может быть выбрано передачей на вход устройства 200 звукового вывода. И после выбора приложения, когда действие определения приложения выполняется на одном из устройств, выполняется определение приложения на другом устройстве, имеющем приложение, которое затем активируется. Таким образом, при работе одного из устройств прило
