Реферат

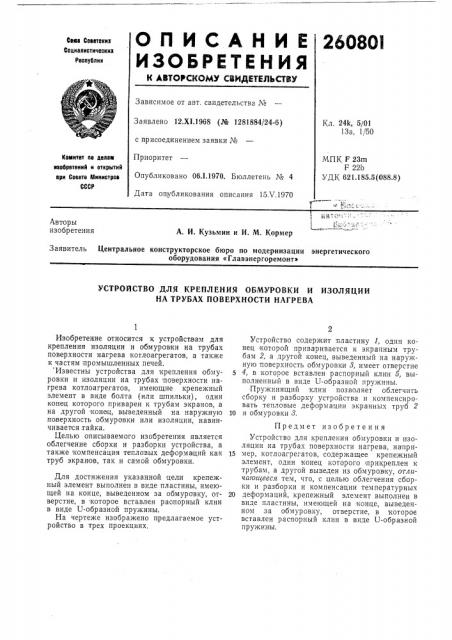

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬ СТВУ

26080I

Cess Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 12.XI.1968 (№ 1281884/24-6) Кл. 24k, 5/01

13а, 1/50 с присоединением заявки №

Прио раритет

МПК F 23m

F 22b

УДК 621.185.5(088 8}

Кохтитет со делам изобретений и открытий кри Совете Министров

СССР

Опубликовано 06.1,1970. Бюллетень № 4

Дата опубликования описания 15.V.1970 т l

Авторы изобретения

А. И. Кузьмин и И. М. Кормер

Заявитель Центральное конструкторское бюро по модернизации энергетического оборудования «Главэнергоремонт»

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ОБМУРОВКИ И ИЗОЛЯЦИИ

НА ТРУБАХ ПОВЕРХНОСТИ НАГРЕВА

Изобретение относится к устройствам для крепления изоляции и обмуровки на трубах поверхности нагрева котлоагрегатов, а также к частям промышленных печей. Известны устройства для крепления обмуровки и изоляции на трубах поверхности нагрева котлоагрегатов, имеющие крепежный элемент в виде болта (или шпильки), один конец которого приварен к трубам экранов, а на другой конец, выведенный на наружную поверхность обмуровки или изоляции, навинчивается 1гайка.

Целью описываемого изобретения является облегчение сборки и разборки устройства, а также компенсация тепловых деформаций как труб экранов, так и самой обмуровки.

Для достижения указанной цели крепежный элемент выполнен в виде пластины, имеющей на конце, выведенном за обмуровку, отверстие, в которое вставлен раопорный клин в виде U-образной пружины.

На чертеже изображено предлагаемое устройство в трех проекциях.

Устройство содержит пластину 1, один конец которой приваривается к экранным труоам 2, а другой конец, выведенный íà наружную поверхность обмуровки 8, имеет отверстие

4, в которое вставлен распорный клин 5, выполненный в виде U-образной пружины.

Пружинящий клин позволяет облегчить сборку и разборку устройства и компенсировать тепловые деформации экранных труб 2

10 и обмуровки 8.

Предмет изобретения

Устройство для крепления обмуровки и изоляции на трубах поверхности нагрева, напри15 мер, котлоагрегатов, содержащее крепежный элемент, один конец которого прикреплен к трубам, а другой выведен из обмуровку, отличаюи1ееся тем, что, с целью облегчения сборки и разборки и компенсации температурных

20 деформаций, крепежный элемент выполнен в виде пластины, имеющей на конце, выведенном за обмуровку, отверстие, в которое вставлен распорный клин в виде U-образной пружины.
