Реферат

Изобретение относится к области медицины, в частности к кроватям, предназначенным для ухода за больными. Известна функциональная кровать, выполненная в виде конструкции, содержащая пару боковин, между которыми установлена рама, несущая на себе секции, привод и ограждение, включающее с себя горизонтальную планку со стержнями (1).

Недостаток известного устройства состоит в том, что оно обеспечивает лишь возможность последовательного поворота тела и его гигиеническое обслуживание сначала на одном, а затем на другом боку, что приводит к излишним воздействиям на тело, увеличивая время, усложняет проведение процедуры и не совсем удобно для выполнения качественного гигиенического обслуживания, например массажа лежачего больного. Кроме того, исключается возможность мытья тела, затруднена возможность смена постельного белья, матраса.

Известна функциональная кровать, выполненная в виде конструкции, содержащей пару боковин с закрепленными на них стойками, раму с основными и шарнирно с ними связанными дополнительными секциями и фиксаторами, закрепленными на них с возможностью жесткого соединения дополнительных секций между собой, ограждение с дополнительной опорой, выполненное в виде стержней, планки и горизонтальной штанги, поворотные опоры горизонтальной штанги и крючки для ограждения, закрепленные на боковинах, а также привод, включающий в себя ручку, горизонтальный вал с опорами вращения, расположенный над горизонтальной штангой параллельно ей, и жестко закрепленные на горизонтальном валу гибкие связи, с возможностью подсоединения их концами к планке и дополнительным секциям (2).

Недостатком известного устройства является сравнительная сложность и неудобство его обслуживания из-за большого количества манипуляций при его обслуживании, а также необходимость приложения достаточно больших усилий для поддерживания тела при его поворачивании. Это можно увидеть из описания процесса обслуживания данного устройства.

Обслуживание производят следующим образом.

Устанавливают секции функциональной кровати в одной плоскости и соединяют установленные на них дополнительные секции фиксаторами, образуя, таким образом, единую плоскую секцию. Переходят к боковине функциональной кровати, к месту нахождения ручки привода, и при помощи ее вращения опускают концы гибких связей до уровня планки ограждения. Переходят к ограждению, подсоединяют обе гибкие связи к планке и устанавливают дополнительные опоры в рабочее положение. Переходят обратно к боковине и при помощи вращения ручки приподнимают ограждение, устанавливают концами его горизонтальной штанги на поворотные опоры и при дальнейшем вращении ручки устанавливают ограждение в горизонтальное положение. Затем вновь подходят к ограждению, отсоединяют гибкие связи, далее переходят к боковине и вращением ручки изменяют длину гибких связей для последующего их подсоединения к дополнительным секциям, подходят к ним и производят подсоединение. Переходят к боковине функциональной кровати и вращением ручки производят подъем дополнительных секций с лежащим телом на требуемый угол наклона и при помощи фиксатора фиксируют это положение. Переходят к ограждению, поворачивают тело и опускают его на ограждение, придерживая для исключения резкого опускания. После проведения необходимых санитарно-гигиенических мероприятий вновь подходят к боковине функциональной кровати, расфиксируют ручку и вращением ее опускают дополнительные секции в исходное горизонтальное положение. Далее переходят к кровати со стороны секций, отсоединяют гибкие связи, затем переходят к ограждению и подсоединяют к нему гибкие связи, после чего вновь подходят к боковине, вращением ручки поднимают ограждение на нужный угол наклона и фиксируют это положение. После этого переходят к противоположной стороне кровати, поворачивают тело и, придерживая, опускают его на дополнительные секции. Вновь подходят к боковине кровати, расфиксируют ручку и, вращая ее, возвращают ограждение в исходное вертикальное положение с установкой на имеющиеся крючки. Затем подходят к ограждению, отсоединяют гибкие связи, возвращают также дополнительные опоры в исходное положение, переходят к боковине и с помощью ручки наматывают гибкие связи на горизонтальный вал, после чего переходят к дополнительным секциям и расфиксируют их. Для достижения предлагаемым техническим решением поставленной цели, а именно улучшения качества обслуживания за счет упрощения, повышения удобства и облегчения его, функциональная кровать снабжена съемной балкой с опорными элементами, установленными на стойках, привод закреплен в средней части съемной балки и снабжен самотормозящейся передачей, с входным валом, расположенным перпендикулярно горизонтальному валу, с возможностью подсоединения ручки к обоим его концам, а одна гибкая связь установлена с возможностью подсоединения к планке в центре тяжести ограждения, при этом дополнительная опора для ограждения выполнена в виде выдвижного кронштейна, установленного в нижней части конструкции функциональной кровати. Снабжение функциональной кровати съемной балкой с опорными элементами, установленными на стойках, обеспечивает возможность освобождения пространства над кроватью и, соответственно, над телом, после обслуживания за счет снятия с опорных элементов съемной балки вместе с закрепленным на ней приводом, что повышает удобство обслуживания лежачего больного, а закрепление привода в средней части балки и снабжение его самотормозящейся передачей, с входным валом, расположенным перпендикулярно горизонтальному валу, с подсоединением ручки к обоим его концам, а также установка одной гибкой связи с возможностью подсоединения ее к планке в центре тяжести ограждения и выполнение дополнительной опоры для ограждения в виде выдвижного кронштейна, установленного в нижней части конструкции функциональной кровати, позволяет уменьшить количество манипуляций при обслуживании, находясь в основном на одном месте, в средней части функциональной кровати, сокращая таким образом количество необходимых передвижений около кровати и закреплений гибких связей, и улучшить контроль за процессом снятия - установки ограждения, находясь в непосредственной близости от него, а также исключить необходимость приложения усилий непосредственно в процессе опускания тела, обеспечив плавное его опускание с помощью привода совместно как с ограждением, так и с дополнительными секциями, что также упрощает обслуживание, повышает удобство и облегчает его, улучшая в итоге качество обслуживания.

Сущность предлагаемого технического решения поясняется графически.

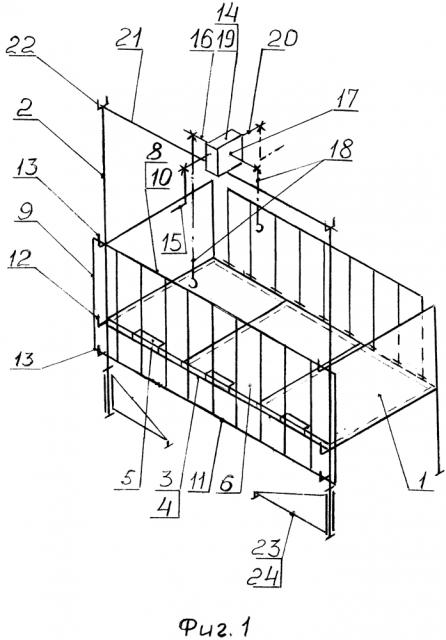

На фиг. 1, фиг. 2, фиг. 3 представлено схематическое изображение функциональной кровати. Конструкция функциональной кровати состоит из боковин 1, с закрепленными на них стойками 2, рамы 3, с основными 4 и при помощи шарниров 5 связанными с ними дополнительными секциями 6. Фиксаторы 7 закреплены на дополнительных секциях 6, с возможностью соединения их между собой. Ограждение 8 включает в себя стержни 9, планку 10 и горизонтальную штангу 11. Поворотные опоры 12 горизонтальной штанги 11 закреплены на боковинах 1, также как и крючки 13 (возможен конструктивный вариант закрепления поворотных опор 12 и крючков 13 на стойках 2, что не принципиально и не меняет сущности данного технического решения). Привод 14 включает в себя ручку 15, горизонтальный вал 16, опоры вращения 17 и гибкие связи 18, жестко закрепленные на горизонтальном валу 16, с возможностью подсоединения их концами к планке 10 и дополнительным секциям 6. Привод 14 включает в себя также самотормозящуюся передачу 19, с входным валом 20, который выполнен с возможностью подсоединения к его обоим концам съемной ручки 15 или, как вариант, закрепление постоянных ручек 15 на его концах. Самотормозящаяся передача 19 закреплена на съемной балке 21, которая установлена на опорных элементах 22 в верхней части стоек 2. Дополнительная опора 23 выполнена в виде выдвижных кронштейнов 24, установленных в нижней части конструкции функциональной кровати, с возможностью их выдвижения в рабочее положение.

Обслуживание функциональной кровати с лежащим на ней телом производят следующим образом.

Устанавливают основные секции 4 функциональной кровати в одной плоскости и соединяют дополнительные секции 6 фиксаторами 7. Переходят к середине функциональной кровати со стороны ограждения 8, устанавливают съемную балку 21 с самотормозящейся передачей 19 на опорных элементах 22 и при помощи ручки 15 опускают конец одной из гибких связей 18 до уровня планки 10 и производят их соединение в центре тяжести ограждения 8 и одновременно выдвигают в рабочее положение дополнительные опоры 24. Вращением ручки 15 за счет наматывания гибкой связи 18 на горизонтальный вал 16 приподнимают ограждение 8 и устанавливают его концами горизонтальной штанги 11 на поворотные опоры 12, при этом контролируя процесс установки свободной рукой. Затем вращением ручки 15 в противоположном направлении устанавливают (опускают) ограждение 8 в горизонтальное положение. При этом другая гибкая связь 18 также оказывается размотанной с горизонтального вала 16 на длину, необходимую для зацепления ее концом за край соединенных между собой дополнительных секций 6. После чего соединяют конец свисающей гибкой связи 18 с дополнительными секциями 6. Вращением ручки 15 производят одновременный подъем дополнительных секций 6 и ограждения 8 на заданный угол наклона. После этого прикладывают руками небольшое усилие к телу, лежащему на боку с опорой на дополнительные секции 6, в результате чего оно поворачивается до упора в плоскость ограждения 8. Затем вращением ручки 15 плавно опускают ограждение 8, с лежащем на нем уже спиной вверх телом, в горизонтальное положение. При этом одновременно автоматически также происходит опускание в исходное, горизонтальное положение дополнительных секций 6. После проведения санитарно-гигиенических процедур, для выполнения заключительной части обслуживания, переходят на другую сторону функциональной кровати, захватив с собой ручку 15 и устанавливают ее с другого конца входного вала 20 (возможна также установка постоянных ручек 15 с обоих концов входного вала 20). После чего вращением ручки 15 производят одновременный подъем ограждения 8 с лежащим на нем телом и дополнительных секций 6 на требуемый угол их наклона. Затем прикладывают руками небольшое усилие к телу, лежащему на боку с опорой на ограждение 8, в результате чего оно поворачивается и ложится спиной на дополнительные секции 6. После этого вращением ручки 15 плавно опускают в горизонтальное положение дополнительные секции 6 с лежащим на них телом. При этом также автоматически происходит опускание в горизонтальное положение и ограждения 8. Затем отсоединяют гибкую связь 18 от дополнительных секций 6, вращением ручки 15 поднимают ограждение 8 в вертикальное положение и устанавливают его на крючки 13. После чего отсоединяют гибкую связь 18 от ограждения 8, вращением ручки 15 наматывают обе гибкие связи 15 на горизонтальный вал 16, расфиксируют дополнительные секции 6 и убирают съемную балку 21, с закрепленным на ней приводом 14 до следующей процедуры, освобождая таким образом пространство над функциональной кроватью и лежащим на ней телом. На этом обслуживание функциональной кровати и лежащего на ней тела заканчивают.

Источники информации

1. Кровать с функцией переворачивания YG-5, см. сайт Internet: met.ru

2. Патент на изобретение RU 2566901 С2, 15.01.2014 г.

Функциональная кровать, выполненная в виде конструкции, содержащей пару боковин с закрепленными на них стойками, раму с основными и шарнирно с ними связанными дополнительными секциями и фиксаторами, закрепленными на них с возможностью жесткого соединения дополнительных секций между собой, ограждение с дополнительной опорой, выполненное в виде стержней, планки и горизонтальной штанги, поворотные опоры горизонтальной штанги и крючки для ограждения, закрепленные на боковинах, а также привод, включающий в себя ручку, горизонтальный вал с опорами вращения, расположенный над горизонтальной штангой параллельно ей, и жестко закрепленные на горизонтальном валу гибкие связи, с возможностью подсоединения их концами к планке и дополнительным секциям, отличающаяся тем, что функциональная кровать снабжена съемной балкой с опорными элементами, установленными на стойках, привод закреплен в средней части съемной балки и снабжен самотормозящейся передачей, с входным валом, расположенным перпендикулярно горизонтальному валу, с возможностью подсоединения ручки к обоим его концам, а одна гибкая связь установлена с возможностью подсоединения к планке в центре тяжести ограждения, при этом дополнительная опора для ограждения выполнена в виде выдвижного кронштейна, установленного в нижней части конструкции функциональной кровати.
