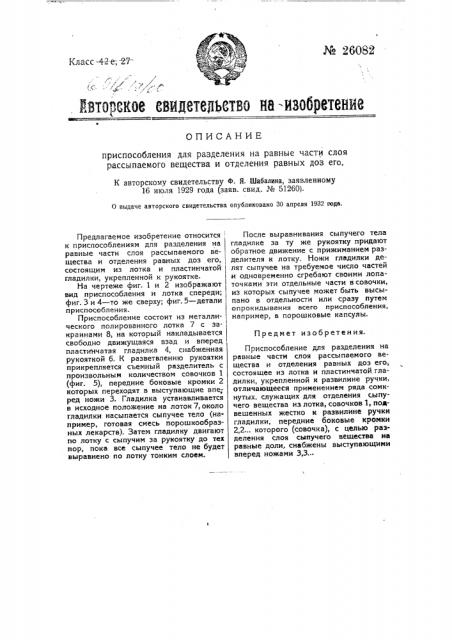

Класс -Ф2-е-, -27ОПИСАНИЕ приспособления для разделения на равные части слоя рассыпаемого вещества и отделения равных доз его.

К авторскому свидетельству Ф. Я. Шабалина, заявленному

16 июля 1929 года (заяв. свид. № 51260).

О выдаче авторского свидетельства опубликовано 30 апреля 1932 подв, Предмет изобретения.

Предлагаемое изобретение относится к приспособлениям для разделения на равные части слоя рассыпаемого ве-, щества и отделения равных доз его, I состоящим из лотка и пластинчатой гладилки, укрепленной к рукоятке.

На чертеже фиг. 1 и 2 изображают вид приспособления и лотка спереди; фиг. 3 и 4 — то же сверху; фиг. 5 — детали приспособления.

Приспособление состоит из металли- ческого полированного лотка 7 с закраинами 8, на который накладывается свободно движущаяся взад и вперед пластинчатая гладилка 4, снабженная рукояткой б. К разветвлению рукоятки прикрепляется съемный разделитель с произвольным количеством совочков 1 (фиг. 5), передние боковые кромки 2 которых переходят в выступающие впе; ред ножи 3. Гладилка устанавливается в исходное положение на лоток 7,около гладилки насыпается сыпучее тело (например, готовая смесь порошкообразных лекарств). Затем гладилку двигают по лотку с сыпучим за рукоятку до тех пор, пока все сыпучее тело не будет выравнено по лотку тонким слоем.

После выравнивания сыпучего тела гладилке за ту же рукоятку придают обратное движение с прижиманием разделителя к лотку. Ножи гладилки делят сыпучее на требуемое число частей и одновременно сгребают своими лопаточками эти отдельные части в совочки, из которых сыпучее может быть высыпано в отдельности или сразу путем опрокидывания всего приспособления, например, в порошковые капсулы.

Приспособление для разделения на равные части слоя рассыпаемого вещества и отделения равных доз его, состоящее из лотка и пластинчатой гладилки, укрепленной к развилине ручки, отличающееся применением ряда сомкнутых, служащих для отделения сыпучего вещества из лотка, совочков 1, подвешенных жестко к развилине ручки гладилки, передние боковые кромки

2,2... которого (совочка), с целью разделения слоя сыпучего вещества на равные доли, снабжены выступающими вперед ножами 3,3...

K авторскому свидетельству Ф. Я. ПХаоалина М 26082

Й иг.f йиг. 5
