Реферат

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННУЮ ЗАЯВКУ

Данная заявка основана на и испрашивает приоритет китайской заявки на патент № 201410238770.X, поданной 30 мая 2014, содержание которой полностью включено в данный документ посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение в целом относится к области техники технологии сенсорных экранов, и более конкретно, к способу и устройству управления сенсорным экраном.

УРОВЕНЬ ТЕХНИКИ

С быстрым развитием технологии сенсорных экранов широко использовалось электронное оборудование, использующее сенсорный экран. Сенсорный экран основным образом классифицируется на чувствительный к давлению сенсорный экран, резистивный сенсорный экран, емкостный сенсорный экран, инфракрасный сенсорный экран, поверхностно акустический волновой сенсорный экран и подобный; причем, емкостный сенсорный экран является несомненно наиболее широко используемым сенсорным экраном.

Емкостный сенсорный экран включает в себя матрицы поперечных и продольных электродов, выполненные из ITO (оксиды индия и олова). Матрицы поперечных и продольных электродов образуют множество проверяемых (замеряемых) точек, равно-распределенных на поверхности экрана. Поскольку может создаваться собственная емкость между смежными электродами, обнаружение одноточечного касания может быть реализовано путем накопления изменения значений собственной емкости для проверяемых точек с помощью сканирования (анализа значений) собственной емкости. Кроме того, поскольку взаимная емкость может создаваться между смежными электродами, обнаружение многоточечного касания может быть реализовано путем накопления изменения значений взаимной емкости для проверяемых точек с помощью сканирования взаимной емкости.

В процессе реализации настоящего изобретения установлено, что вышеупомянутые режимы имеют, по меньшей мере, недостатки, как указано ниже: обычные электропроводящие жидкости (например, вода, масло, молоко и подобное), попадающие на поверхность емкостного сенсорного экрана, серьезно воздействуют на характеристику чувствительности и точности обнаружения емкостного сенсорного экрана. Взяв в качестве примера воду, изменение емкости, создаваемое касанием пальца пользователя(ей) на поверхности емкостного сенсорного экрана, покрытой водой, подвергнется влиянию воды, конкретно выраженному в виде отсутствия отклика на операцию касания, ошибочного ответа, или идентификации «однопальцевой» операции в качестве «многопальцево» операции, и т.д.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Чтобы решить проблему, связанную с тем, что электропроводящие жидкости, представляющие слой на поверхности емкостного сенсорного экрана, серьезно воздействует на чувствительность и точность обнаружения емкостного сенсорного экрана, осуществление изобретения обеспечивает способ и устройство управления сенсорным экраном. Техническое решение состоит в указанном ниже.

Согласно первому аспекту варианта осуществления изобретения, обеспечивается способ управления сенсорным экраном, способ включает в себя:

получение фактических значений емкости для проверяемых точек на сенсорном экране;

в соответствии с изменением фактических значений емкости относительно опорных значений емкости, идентификацию уровня помех от электропроводящей жидкости, причем опорное значение емкости относится к значению емкости, когда проверяемая точка не находится под влиянием электропроводящей среды; и

управление сенсорным экраном под операционным режимом, соответствующим уровню помех.

Необязательно, в соответствии с изменением фактического значения емкости относительно опорного значения емкости, идентификация уровня помех от электропроводящей жидкости включает в себя:

определение, удовлетворяет ли каждая из проверяемых точек предопределенному условию; причем предопределенное условие включает в себя: фактическое значение собственной емкости для проверяемой точки является таким же, как опорное значение собственной емкости, и фактическое значение взаимной емкости для проверяемой точки является отличным от опорного значения взаимной емкости; причем опорное значение собственной емкости относится к значению собственной емкости, когда проверяемая точка не находится под влиянием электропроводящей среды, и опорное значение взаимной емкости относится к значению взаимной емкости, когда проверяемая точка не находится под влиянием электропроводящей среды;

идентификацию, что поверхность проверяемой точки покрыта электропроводящей жидкостью, если проверяемая точка удовлетворяет предопределенному условию, и в соответствии со значением разности между фактическим значением взаимной емкости и опорным значением взаимной емкости, идентификацию величины покрытия электропроводящей жидкости, значение разности находится в положительном корреляционном отношении с величиной покрытия;

согласно тому, является ли поверхность каждой проверяемой точки покрытой электропроводящей жидкостью, и величине покрытия электропроводящей жидкости, идентификацию фактической области покрытия и величины покрытия электропроводящей жидкости на поверхности сенсорного экрана; и

в соответствии с фактической областью покрытия и величиной покрытия электропроводящей жидкости на поверхности сенсорного экрана идентификацию уровня помех от электропроводящей жидкости.

Необязательно управление сенсорным экраном под операционным режимом, соответствующим уровню помех, включает в себя:

выбор из предопределенного соответствующего отношения операционного режима, соответствующего уровню помех, причем предопределенное соответствующее отношение включает в себя соответствующее отношение между уровнями помех и операционными режимами, и операционные режимы включают в себя, по меньшей мере, один режим из полноэкранного многопальцевого операционного режима, мультипальцевого и однопальцевого смешанного операционного режима, полноэкранного однопальцевого операционного режима и полноэкранного операционного режима отключения; и

управление сенсорным экраном согласно выбранному операционному режиму.

Необязательно выбор из предопределенного соответствующего отношения операционного режима, соответствующего уровню помех, включает в себя:

выбор из предопределенного соответствующего отношения полноэкранного многопальцевого операционного режима, когда уровень помех включает в себя первый уровень помех, второй уровень помех, третий уровень помех и четвертый уровень помех с возрастающей степенью мешающего влияния, и уровень помех от электропроводящей жидкости является первым уровнем помех; или,

выбор из предопределенного соответствующего отношения, многопальцевого и однопальцевого смешанного операционного режима, когда уровнем помех от электропроводящей жидкости является второй уровень помех; или,

выбор из предопределенного соответствующего отношения полноэкранного однопальцевого операционного режима, когда уровнем помех от электропроводящей жидкости является третий уровень помех; или,

выбор из предопределенного соответствующего отношения полноэкранный операционный режим отключения, когда уровнем помех от электропроводящей жидкости является четвертый уровень помех.

Необязательно способ также включает в себя:

управление сенсорным экраном под многопальцевым операционным режимом, когда сенсорный экран находится под мультипальцевым и однопальцевым смешанным управлением;

получение позиции касания, соответствующей, по меньшей мере, одному пальцу, с помощью сканирования взаимной емкости;

обнаружение, входит ли какая-либо позиция касания в область электропроводящей жидкости, причем область электропроводящей жидкости определяется в соответствии с фактической областью покрытия электропроводящей жидкости на поверхности сенсорного экрана, и площадь области электропроводящей жидкости больше, чем площадь фактической области покрытия;

управление сенсорным экраном для переключения из многопальцевого операционного режима в однопальцевый операционный режим, если какая-либо позиция касания входит в рамки области электропроводящей жидкости; и

продолжение получения, по меньшей мере, одной связанной позиции касания, соответствующей позиции касания, входящей в рамки области электропроводящей жидкости, с помощью сканирования собственной емкости.

Необязательно способ также включает в себя:

предоставление отчета о текущем операционном режиме сенсорного экрана на CPU электронного оборудования, причем CPU используется для формирования наводящего сообщения, которое используется для подсказки текущего операционного режима сенсорного экрана.

Согласно второму аспекту варианта осуществления изобретения, обеспечивается устройство управления сенсорным экраном, причем устройство включает в себя:

модуль получения (значений) емкости, сконфигурированный для получения фактических значений емкости для проверяемых точек на сенсорном экране;

модуль идентификации уровня, сконфигурированный с возможностью идентифицировать уровень помех от электропроводящей жидкости в соответствии с изменением фактического значения емкости относительно опорного значения емкости, причем опорное значение емкости относится к значению емкости, когда проверяемая точка не находится под влиянием электропроводящей среды; и

модуль управления режимами, сконфигурированный для осуществления управления сенсорным экраном в операционном режиме, соответствующем уровню помех.

Необязательно модуль идентификации уровня включает в себя: блок обнаружения условия, блок идентификации покрытия, блок идентификации области и блок идентификации уровня;

блок обнаружения условия сконфигурирован с возможностью определять, удовлетворяет ли каждая из проверяемых точек предопределенному условию; причем предопределенное условие включает в себя: фактическое значение собственной емкости для проверяемой точки является таким же, как опорное значение собственной емкости, и фактическое значение взаимной емкости для проверяемой точки является отличным от опорного значения взаимной емкости; причем, опорное значение собственной емкости относится к значению собственной емкости, когда проверяемая точка не находится под влиянием электропроводящей среды, и опорное значение взаимной емкости относится к значению взаимной емкости, когда проверяемая точка не находится под влиянием электропроводящей среды;

блок идентификации покрытия сконфигурирован, чтобы идентифицировать покрытие поверхности проверяемой точки электропроводящей жидкостью, если проверяемая точка удовлетворяет предопределенному условию, и в соответствии со значением разности между фактическим значением взаимной емкости и опорным значением взаимной емкости идентифицировать величину покрытия электропроводящей жидкости, значение разности находится в положительном корреляционном отношении с величиной покрытия;

блок идентификации области сконфигурирован с возможностью идентифицировать фактическую область покрытия и величину покрытия электропроводящей жидкости на поверхности сенсорного экрана в соответствии с тем, покрыта ли поверхность каждой проверяемой точки электропроводящей жидкостью, и величиной покрытия электропроводящей жидкости;

модуль идентификации уровня сконфигурирован с возможностью идентифицировать уровень помех от электропроводящей жидкости в соответствии с фактической областью покрытия и величиной покрытия электропроводящей жидкости на поверхности сенсорного экрана.

Необязательно модуль управления режимами включает в себя блок выбора режима и блок управления режимами;

блок выбора режима сконфигурирован, чтобы выбирать из предопределенного соответствующего отношения операционный режим, соответствующий уровню помех, причем предопределенное соответствующее отношение включает в себя соответствующее отношение между уровнями помех и операционными режимами, и операционные режимы включают в себя, по меньшей мере, один режим из полноэкранного многопальцевого операционного режима, многопальцевого и однопальцевого смешанного операционного режима, полноэкранного однопальцевого операционного режима и полноэкранного операционного режима отключения.

блок управления режимами сконфигурирован, чтобы управлять сенсорным экраном в выбранном операционном режиме.

Необязательно блок выбора режима включает в себя: первый подблок выбора; или второй подблок выбора; или третий подблок выбора; или четвертый подблок выбора;

когда уровень помех включает в себя первый уровень помех, второй уровень помех, третий уровень помех и четвертый уровень помех с возрастающей степенью мешающего влияния,

первый подблок выбора сконфигурирован, чтобы выбирать из предопределенного соответствующего отношения полноэкранный многопальцевый операционный режим, когда уровнем помех от электропроводящей жидкости является первый уровень помех;

второй подблок выбора сконфигурирован, чтобы выбирать из предопределенного соответствующего отношения многопальцевый и однопальцевый смешанный операционный режим, когда уровнем помех от электропроводящей жидкости является второй уровень помех;

третий подблок выбора сконфигурирован, чтобы выбирать из предопределенного соответствующего отношения полноэкранный однопальцевый операционный режим, когда уровнем помех от электропроводящей жидкости является третий уровень помех;

четвертый подблок выбора сконфигурирован, чтобы выбирать из предопределенного соответствующего отношения полноэкранный операционный режим отключения, когда уровнем помех от электропроводящей жидкости является четвертый уровень помех.

Необязательно устройство также включает в себя:

модуль многопальцевого управления, сконфигурированный, чтобы управлять сенсорным экраном в многопальцевом операционном режиме, когда сенсорный экран находится под многопальцевым и однопальцевым смешанным операционным режимом;

модуль получения позиции, сконфигурированный, чтобы получать позицию касания, соответствующую, по меньшей мере, одному пальцу, с помощью сканирования взаимной емкости;

модуль обнаружения позиции, сконфигурированный с возможностью определять, входит ли какая-либо позиция касания в область электропроводящей жидкости, причем область электропроводящей жидкости определяется в соответствии с фактической областью покрытия электропроводящей жидкости на поверхности сенсорного экрана, и площадь области электропроводящей жидкости больше, чем площадь фактической области покрытия;

модуль переключения режимов, сконфигурированный, чтобы управлять сенсорным экраном для переключения из многопальцевого операционного режима в однопальцевый операционный режим, если какая-либо позиция касания входит в рамки области электропроводящей жидкости;

модуль отслеживания позиции, сконфигурированный для продолжения получения, по меньшей мере, одной связанной позиции касания, соответствующей позиции касания, входящей в рамки области электропроводящей жидкости, с помощью сканирования собственной емкости.

Необязательно устройство также включает в себя:

модуль предоставления отчета о режиме, сконфигурированный, чтобы выдавать на CPU электронного оборудования отчет о текущем операционном режиме сенсорного экрана, причем CPU используется для формирования наводящего сообщения, которое используется для подсказки текущего операционного режима сенсорного экрана.

Согласно третьему аспекту варианта осуществления изобретения, обеспечивается устройство управления сенсорным экраном, содержащее:

процессор;

память, используемую для сохранения исполнимых инструкций от процессора;

причем процессор сконфигурирован с возможностью:

получения фактических значений емкости для проверяемых точек на сенсорном экране;

идентификации уровня помех от электропроводящей жидкости в соответствии с изменением фактических значений емкости относительно опорных значений емкости, причем опорные значения емкости относятся к значениям емкости, когда проверяемые точки не находятся под влиянием электропроводящей среды; и

управления сенсорным экраном под операционным режимом, соответствующим уровню помех.

Схема технического решения согласно осуществлению изобретения может иметь следующие полезные эффекты:

Она идентифицирует уровень помех от электропроводящей жидкости путем получения фактических значений емкости для проверяемых точек на сенсорном экране в соответствии с изменением фактических значений емкости относительно опорных значений емкости, и управление сенсорным экраном под операционным режимом, соответствующим уровню помех, может решить задачу, что покрытие электропроводящих жидкостей на поверхности емкостного сенсорного экрана серьезно воздействует на чувствительность и точность обнаружения емкостного сенсорного экрана. Это управление сенсорным экраном под операционным режимом, соответствующим уровню помех, в соответствии с уровнем помех от электропроводящих жидкостей может в большой степени смягчать эффект электропроводящих жидкостей на сенсорном экране, таким образом повышая чувствительность и точность обнаружения сенсорного экрана.

Следует понимать, что и предшествующее общее описание, и последующее подробное описание являются лишь примерными и пояснительными и не являются ограничительными для изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Сопроводительные чертежи, которые включены в это описание и составляют его часть, иллюстрируют осуществления, соответствующие изобретению, и вместе с описанием используются для пояснения принципов изобретения.

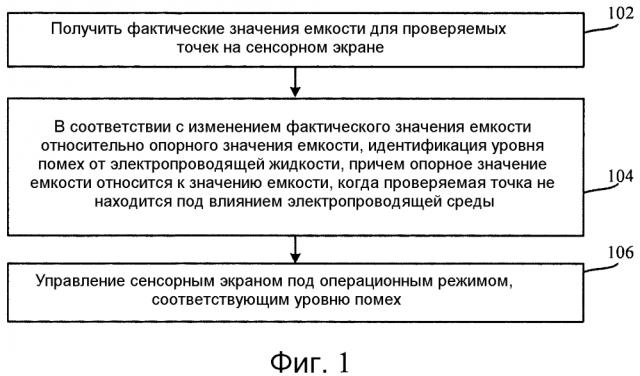

Фиг. 1 - блок-схема, показывающая способ управления сенсорным экраном согласно примеру осуществления;

Фиг. 2 - блок-схема, показывающая способ управления сенсорным экраном согласно другому примеру осуществления;

Фиг. 3 - блок-схема устройства управления сенсорным экраном согласно примеру осуществления;

Фиг. 4 - блок-схема устройства управления сенсорным экраном согласно другому примеру осуществления;

Фиг. 5 - блок-схема устройства согласно примеру осуществления.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Теперь ссылка будет сделана подробно на примерные варианты осуществления, примеры которых иллюстрируются на сопроводительных чертежах. Последующее описание ссылается на сопроводительные чертежи, на которых одинаковые числовые позиции на различных чертежах представляют одинаковые или подобные элементы, если не указано иное. Реализации, изложенные в последующем описании примеров осуществления, не представляют собой все реализации, соответствующие изобретению. Вместо этого они являются просто примерами устройств и способов, согласующихся с аспектами, связанными с изобретением, как изложено в прилагаемой формуле изобретения.

В процессе реализации изобретения установлено, что: когда небольшое количество электропроводящей жидкости, представленное водой, попадает на поверхность сенсорного экрана, изменение значения собственной емкости, инициированное касанием пальца, может устойчиво наблюдаться Сенсорной IC (сенсорная микросхема); изменение значения взаимной емкости, инициированное касанием пальца, затруднительно для устойчивого мониторинга Сенсорной IC, поскольку находится под значительным влиянием электропроводящей жидкости. Следовательно, когда поверхность сенсорного экрана покрыта электропроводящей жидкостью, или когда пальцы пользователя касаются электропроводящей жидкости, сенсорный экран может управляться в таком режиме, в котором может осуществляться только мониторинг значения собственной емкости, чтобы гарантировать обнаружение одноточечного касания, каковое может до некоторой степени уменьшить воздействие электропроводящей жидкости на чувствительность и точность обнаружения сенсорного экрана, и к тому же проводить нормальное обнаружение однопальцевой операции, такой как щелчок, скользящее движение и т.п. Введение и описание будут сделаны ниже подробно для технической схемы согласно настоящему изобретению посредством примеров осуществления.

Во-первых, следует указать, что в примерах осуществления рассматриваемого изобретения электронное оборудование может быть мобильным телефоном, планшетным компьютером, устройством чтения электронных книг, проигрывателем аудио-формата MP3 (стандарт Уровня III Экспертной группы по движущимся изображениям), проигрывателем MP4 (стандарт Уровня IV Экспертной группы по движущимся изображениям), портативным переносным компьютером, настольным компьютером, интеллектуальным телевизором и т.п. Электронное оборудование включает в себя сенсорный экран, сенсорный экран является емкостным сенсорным экраном, и емкостный сенсорный экран поддерживает и сканирование собственной емкости, и сканирование взаимной емкости.

Фиг. 1 является блок-схемой, показывающей способ управления сенсорным экраном согласно примеру осуществления, которое проиллюстрировано применением способа управления сенсорным экраном в электронном оборудовании. Способ управления сенсорным экраном включает в себя следующие этапы:

На этапе 102 получают фактические значения емкости для соответствующих проверяемых точек на сенсорном экране.

На этапе 104, в соответствии с изменением фактических значений емкости относительно опорных значений емкости, идентифицируют уровень помех от электропроводящей жидкости, причем опорные значения емкости относятся к значениям емкости, когда проверяемые точки не находится под влиянием электропроводящей среды.

На этапе 106 сенсорным экраном управляют под операционным режимом, соответствующим уровню помех.

В заключение способ управления сенсорным экраном согласно осуществлению характеризуется: в соответствии с изменением фактического значения емкости относительно опорного значения емкости идентификацией уровня помех от электропроводящей жидкости путем получения фактических значений емкости для проверяемых точек на сенсорном экране, и управлением сенсорным экраном под операционным режимом, соответствующим уровню помех, таким образом решая задачу, что покрытие электропроводящих жидкостей на поверхности емкостного сенсорного экрана серьезно воздействует на чувствительность и точность обнаружения емкостного сенсорного экрана, и управлением сенсорным экраном под операционным режимом, соответствующим уровню помех согласно уровню помех от электропроводящих жидкостей, в большой степени смягчая воздействие электропроводящих жидкостей на сенсорном экране, и повышении чувствительности и точности обнаружения сенсорного экрана.

Фиг. 2 является блок-схемой, показывающей способ управления сенсорным экраном согласно другому примеру осуществления, которое иллюстрируется применением способа управления сенсорным экраном в электронном оборудовании. Способ управления сенсорным экраном включает в себя следующие этапы:

На этапе 201 получают фактические значения емкости для соответствующих проверяемых точек на сенсорном экране.

И фактические значения собственной емкости, и фактические значения взаимной емкости для проверяемых точек на сенсорном экране получают посредством Сенсорной IC соответственно путем сканирования собственной емкости и сканирования взаимной емкости.

На этапе 202 в соответствии с изменением фактического значения емкости относительно опорных значений емкости идентифицируют уровень помех от электропроводящей жидкости.

Опорные значения емкости также соответственно включают в себя опорные значения собственной емкости и опорные значения взаимной емкости, когда фактические значения емкости включают в себя фактическое значение собственной емкости и фактическое значение взаимной емкости. Причем, в отношении некоторой проверяемой точки, опорное значение собственной емкости для проверяемой точки относится к значению собственной емкости, когда проверяемая точка не находится под влиянием электропроводящей среды, и опорное значение взаимной емкости для проверяемой точки относится к значению взаимной емкости, когда проверяемая точка не находится под влиянием электропроводящей среды. Электропроводящие среды включают в себя пальцы, электропроводящие жидкости и/или любые другие проводящие материалы, вызывающие изменение значений емкости сенсорного экрана.

В отношении любой проверяемой точки в сенсорном экране, Сенсорная IC может идентифицировать, покрыта ли поверхность проверяемой точки электропроводящей жидкостью, согласно факту, являются ли различными значение собственной емкости и значение взаимной емкости для проверяемой точки, и кроме того, идентифицировать величину покрытия электропроводящей жидкости на поверхности проверяемой точки в соответствии с амплитудой изменения. И на основании этого Сенсорная IC может идентифицировать фактическую область покрытия и величину покрытия электропроводящей жидкости на целой поверхности сенсорного экрана и идентифицировать уровень помех от электропроводящей жидкости в соответствии с фактической областью покрытия и величиной покрытия.

В возможной реализации этап может включать следующие подэтапы.

Во-первых, обнаруживают, удовлетворяет ли каждая проверяемая точка предопределенному условию.

Причем, предопределенное условие включает в себя: фактическое значение собственной емкости для проверяемой точки является таким же, как опорное значение собственной емкости, и фактическое значение взаимной емкости для проверяемой точки является отличным от опорного значения взаимной емкости.

То, что заметное изменение значения собственной емкости для проверяемой точки не может быть обнаружено при использовании сканирования собственной емкости, когда поверхность проверяемой точки покрыта электропроводящей жидкостью, то есть, фактическое значение собственной емкости является очень близким к опорному значению собственной емкости или даже равным. То, что заметное изменение значения взаимной емкости для проверяемой точки может быть обнаружено при использовании сканирования взаимной емкости, когда поверхность проверяемой точки покрыта электропроводящей жидкостью, то есть, фактическое значение взаимной емкости является значительно отличающимся от опорного значения взаимной емкости. Взяв преимущества этой характеристики Сенсорная IC может на основе изменения значения собственной емкости и значения взаимной емкости для проверяемой точки идентифицировать, покрыта ли поверхность проверяемой точки электропроводящей жидкостью.

Следует указать, что Сенсорная IC является неспособной идентифицировать, вызвано ли изменение покрытием электропроводящей жидкости или касанием пальца только посредством способа, в котором изменение значения взаимной емкости для проверяемой точки обнаружено с помощью сканирования взаимного емкости. Кроме того, заметное изменение значения собственной емкости для проверяемой точки не может быть обнаружено, поскольку поверхность проверяемой точки покрыта электропроводящей жидкостью, но заметное изменение значения собственной емкости для проверяемой точки может быть вызвано касанием пальца. Следовательно, можно точно идентифицировать, покрыта ли поверхность проверяемой точки электропроводящей жидкостью, в комбинации с изменением значения собственной емкости и значения взаимной емкости.

Во-вторых, идентифицируют, что поверхность проверяемой точки покрыта электропроводящей жидкостью, если проверяемая точка удовлетворяет предопределенному условию, и в соответствии со значением разности между фактическим значением взаимной емкости и опорным значением взаимной емкости, идентифицируют величину покрытия электропроводящей жидкости.

Сенсорная IC идентифицирует, что поверхность проверяемой точки покрыта электропроводящей жидкостью, если проверяемая точка удовлетворяет предопределенному условию, и в соответствии с амплитудой изменения значения взаимной емкости дополнительно идентифицирует величину покрытия электропроводящей жидкости. Причем, значение разности между фактическим значением взаимной емкости и опорным значением взаимной емкости находится в положительном корреляционном отношении с величиной покрытия электропроводящей жидкости. А именно, чем больше амплитуда изменения значения взаимной емкости, тем больше величина покрытия электропроводящей жидкости; чем меньше амплитуда изменения значения взаимной емкости, тем меньше величина покрытия электропроводящей жидкости.

Кроме того, может быть идентифицировано, что поверхность проверяемой точки не покрыта электропроводящей жидкостью, если проверяемая точка не удовлетворяет предопределенному условию.

В-третьих, согласно факту, покрыта ли поверхность каждой проверяемой точки электропроводящей жидкостью, и величине покрытия электропроводящей жидкости, идентифицируют фактическую область покрытия и величину покрытия электропроводящей жидкости на поверхности сенсорного экрана.

После идентификации, покрыта ли поверхность каждой проверяемой точки электропроводящей жидкостью, и получения величины покрытия электропроводящей жидкости Сенсорная IC, объединяет вышеупомянутую информацию, чтобы определить фактическую область покрытия и величину покрытия электропроводящей жидкости на полной поверхности сенсорного экрана.

В-четвертых, в соответствии с фактической областью покрытия и величиной покрытия электропроводящей жидкости на поверхности сенсорного экрана, идентифицируют уровень помех от электропроводящей жидкости.

В настоящем осуществлении полагается, что первый уровень помех, второй уровень помех, третий уровень помех и четвертый уровень помех с возрастающей степенью мешающего влияния являются предустановленными. Специалисты в данной области техники могут предварительно устанавливать для уровней помех соответствующий числовой интервал, соответствующий фактической области покрытия, и числовой интервал, соответствующий величине покрытия. Сенсорная IC может, после получения фактической области покрытия и величины покрытия электропроводящей жидкости на поверхности сенсорного экрана, идентифицировать соответствующий числовой интервал и получать по запросу соответствующий уровень помех.

В возможной реализации, взяв воду в качестве примера электропроводящей жидкости.

1. В случае, если воды нет, или тонкий водяной туман находится на поверхности сенсорного экрана, Сенсорная IC может идентифицировать уровень помех для воды в качестве первого уровня помех. При этом, водяной туман состоит из множества неразличимых водяных капель. Например, уровень помех от воды может быть идентифицирован в качестве первого уровня помех, если фактическая область покрытия воды на поверхности сенсорного экрана является относительно большой, но величина покрытия меньше, чем первое пороговое значение. В примере осуществления первое пороговое значение может быть установлено между 0,25 мл и 0,5 мл.

2. В случае, если имеются водяные капли на поверхности сенсорного экрана, Сенсорная IC может идентифицировать уровень помех от воды в качестве второго уровня помех. Например, уровень помех от воды может быть идентифицирован как второй уровень помех, если фактическая область покрытия воды на поверхности сенсорного экрана является относительно малой, но величина покрытия достигает первого порогового значения.

3. В случае, что густой водяной туман находится на поверхности сенсорного экрана, Сенсорная IC может идентифицировать уровень помех от воды в качестве третьего уровня помех. Например, уровень помех от воды может быть идентифицирован в качестве третьего уровня помех, если фактическая область покрытия воды на поверхности сенсорного экрана является относительно большой, и величина покрытия достигает второго порогового значения. Причем, второе пороговое значение не меньше, чем первое пороговое значение.

4. В случае, если крупные водяные капли или водяная пленка находятся на поверхности сенсорного экрана, Сенсорная IC может идентифицировать уровень помех от воды в качестве четвертого уровня помех. Причем, водяная пленка относится к постоянному и непрерывному сплошному водяному слою. Например, уровень помех от воды может быть идентифицирован в качестве четвертого уровня помех, если фактическая область покрытия воды на поверхности сенсорного экрана является относительно большой, и величина покрытия достигает третьего порогового значения. Причем, третье пороговое значение больше, чем второе пороговое значение.

Нужно пояснить, что количество уровней помех может задаваться в соответствии с фактической ситуацией, и в примере осуществления только четыре уровня помех установлены для иллюстрации, по отношению к которой осуществление изобретения не делает ограничения.

Нужно также пояснить, что поскольку сенсорные экраны различного электронного оборудования имеют различные размеры, числовой интервал, соответствующий фактической области покрытия, и числовой интервал, соответствующий величине покрытия, являются отличающимися для различных уровней помех. В фактическом применении вышеупомянутые числовые интервалы могут задаваться на основе размеров сенсорных экранов электронного оборудования и в комбинации с несколькими экспериментами, по отношению к которым осуществление изобретения не делает ограничения.

На этапе 203 управляют сенсорным экраном под операционным режимом, соответствующим уровню помех.

Этап может включать следующие подэтапы:

Во-первых, выбирают из предопределенного соответствующего отношения операционный режим, соответствующий уровню помех.

Предопределенное соответствующее отношение включает в себя соответствующее отношение между уровнями помех и операционными режимами, и операционные режимы включают в себя, по меньшей мере, один режим из полноэкранного многопальцевого операционного режима, многопальцевого и однопальцевого смешанного операционного режима, полноэкранного однопальцевого операционного режима и полноэкранного операционного режима отключения.

Причем, полноэкранный многопальцевый операционный режим означает, что полный сенсорный экран поддерживает многопальцевое касание; многопальцевый и однопальцевый смешанный операционный режим означает, что сенсорный экран вне области электропроводящей жидкости поддерживает многопальцевое касание, тогда как сенсорный экран в области электропроводящей жидкости поддерживает однопальцевое касание; полноэкранный однопальцевый операционный режим означает, что полный сенсорный экран поддерживает только однопальцевое касание; и полноэкранный операционный режим отключения означает, что полный сенсорный экран неспособен поддерживать какую-либо операцию касания, и Сенсорная IC прекращает предоставлять отчет сенсорной информации на CPU (Центральный процессор).

Когда уровни помех от электропроводящей жидкости включают в себя первый уровень помех, второй уровень помех, третий уровень помех и четвертый уровень помех с возрастающей степенью мешающего влияния, Этап может включать в себя:

1. Выбирают из предопределенного соответствующего отношения полноэкранный многопальцевый операционный режим, когда уровнем помех от электропроводящей жидкости является первый уровень помех.

Первый уровень помех имеет низшую степень мешающего влияния. В этих условиях, электропроводящая жидкость мало или даже не влияет на операцию касания, таким образом, Сенсорная IC все еще может точно обнаружить одноточечное касание и многоточечное касание с помощью сканирования взаимной емкости или посредством комбинации сканирования взаимной емкости и сканирования собственной емкости. Следовательно, когда уровнем помех от электропроводящей жидкости является первый уровень помех, Сенсорная IC выбирает из предопределенного соответствующего отношения полноэкранный многопальцевый операционный режим с тем, чтобы гарантировать нормальное обнаружение пользовательского многопальцевого касания.
