Гибкое устройство отображения и способ управления им
Иллюстрации
Показать всеИзобретение относится к гибким устройствам отображения. Технический результат заключается в обеспечении возможности одновременного отображения множественных фрагментов содержания на основе изгибания устройства отображения. Гибкое устройство отображения включает в себя дисплей, выполненный с возможностью отображения первого содержания на экране, датчик, выполненный с возможностью обнаружения изгибания гибкого устройства отображения, и контроллер, выполненный с возможностью определения одной области и другой области экрана в качестве первого экрана и второго экрана соответственно на основании изгибания, отображения первого содержания на первом экране и отображения второго содержания, которое отличается от первого содержания, на втором экране. 2 н. и 13 з.п. ф-лы, 45 ил.
Реферат
ОБЛАСТЬ ТЕХНИКИ
Настоящее раскрытие относится к гибкому устройству отображения и способу управления им. В частности, настоящее раскрытие относится к гибкому устройству отображения, допускающему операцию изгиба, и способу управления им.
УРОВЕНЬ ТЕХНИКИ
С развитием электронных технологий, разрабатывались различные типы устройств отображения. В частности, устройства отображения, например, телевизор, персональный компьютер (ПК), портативный компьютер, планшетный ПК, мобильный телефон, и проигрыватель Motion Pictures Expert Group (MPEG-1 или MPEG-2) Audio Layer-3 (MP3), имеют достаточно высокие коэффициенты распространения при использовании в большинстве домохозяйств.
Недавно, для удовлетворения потребностей пользователей, которые нуждаются в новых и разнообразных функциях, были предприняты усилия для разработки новых типов устройств отображения. Такие новые типы устройств отображения могут именоваться дисплеями нового поколения.
Одним примером таких дисплеев нового поколения может быть гибкое устройство отображения. Гибкое устройство отображения может представлять собой устройство отображения, характеризующееся тем, что его форма может изменяться наподобие куска бумаги.
Поскольку форма гибкого устройства отображения может изменяться, когда пользователь прилагает силу для изгибания гибкого устройства отображения, его можно использовать в различных целях. Например, гибкое устройство отображения можно реализовать как портативное устройство, например мобильный телефон, планшетный ПК, цифровую рамку, карманный персональный компьютер (КПК) или проигрыватель MP3.
В отличие от устройств отображения отвечающих уровню техники, гибкое устройство отображения отличается гибкостью, и, таким образом, существует потребность в схемах, позволяющих по-разному использовать соответствующую характеристику в отношении операций устройства отображения.
Вышеприведенная информация представлена как фоновая информация только для помощи в понимании настоящего раскрытия. Никакого определения не производилось, и никакого утверждения не производится, в отношении того, можно ли применять что-либо из вышеперечисленного в качестве уровня техники в отношении настоящего раскрытия.
РАСКРЫТИЕ ИЗОБРЕТЕНИЯ
ТЕХНИЧЕСКАЯ ПРОБЛЕМА
Аспекты настоящего раскрытия предусматривают решение, по меньшей мере, вышеупомянутых проблем и/или недостатков и обеспечение, по меньшей мере, описанных ниже преимуществ. Соответственно, аспект настоящего раскрытия предусматривает обеспечение гибкого устройства отображения и способа управления им, который может одновременно обеспечивать множественные фрагменты содержания на основании изгибания устройства отображения.
РЕШЕНИЕ ПРОБЛЕМЫ
В соответствии с аспектом настоящего раскрытия, предусмотрено гибкое устройство отображения. Гибкое устройство отображения включает в себя дисплей, выполненный с возможностью отображения первого содержания на экране, датчик, выполненный с возможностью обнаружения изгибания гибкого устройства отображения, и контроллер, выполненный с возможностью определения одной области и другой области экрана в качестве первого экрана и второго экрана, соответственно, на основании изгибания, отображения первого содержания на первом экране, и отображения второго содержания, которое отличается от первого содержания, на втором экране.
Второе содержание может включать в себя содержание, отображаемое на экране до изгибания.
Первое содержание может включать в себя текущую страницу содержания, и второе содержание может включать в себя предыдущую страницу содержания.
Контроллер может быть выполнен с возможностью отображения части, которая соответствует второй области экрана для экрана предыдущей страницы содержания во второй области экрана.
Контроллер может быть выполнен с возможностью изменения форм и размеров первого экрана и второго экрана в соответствии с командной пользователя для сдвига граничного участка между первым экраном и вторым экраном.
Контроллер может быть выполнен с возможностью для окончания выполнения или воспроизведения первого содержания или второго содержания, отображаемого на первом экране или втором экране, если сдвинутый граничный участок отклоняется от экрана согласно сдвигу граничного участка.
Гибкое устройство отображения может дополнительно включать в себя датчик давления, выполненный с возможностью обнаружения давления, которое прилагается посредством операции прикосновения, причем контроллер выполнен с возможностью отображения информации об объеме страницы, который соответствует уровню давления, и отображения предыдущей страницы содержания, которая соответствует информации об объеме страницы, на основании текущей страницы содержания на втором экране, если изгибание обнаруживается в состоянии, в котором отображается информация об объеме страницы.
Операция прикосновения может включать в себя, по меньшей мере, одну из операции прикосновения, сопровождаемой операцией изгиба гибкого устройства отображения, или операции прикосновения, которая применяется к области прикосновения, обеспеченной на экране гибкого устройства отображения.
Гибкое устройство отображения может дополнительно включать в себя датчик давления, выполненный с возможностью обнаружения давления, которое прилагается посредством операции прикосновения, причем контроллер выполнен с возможностью отображения предыдущей страницы содержания в порядке, который соответствует уровню давления из множества предыдущих страниц содержания, ранее отображаемых на основании текущей страницы содержания на втором экране.
Первое содержание может включать в себя приложение, которое выполняется в данный момент, и второе содержание может включать в себя другое приложение, которое выполняется в многозадачном режиме с приложением.
В соответствии с другим аспектом настоящего раскрытия, предусмотрен способ управления гибким устройством отображения. Способ включает в себя отображение, посредством дисплея, первого содержания на экране, обнаружение, посредством датчика, изгибания гибкого устройства отображения, определение, посредством контроллера, одной области и другой области экрана в качестве первого экрана и второго экрана, соответственно, на основании изгибания, и отображение, посредством дисплея, первого содержания на первом экране и отображение второго содержания, которое отличается от первого содержания, на втором экране.
Второе содержание может включать в себя содержание, отображаемое на экране до изгибания.
Первое содержание может включать в себя текущую страницу содержания, и второе содержание может включать в себя предыдущую страницу содержания.
Отображение второго содержания может отображать часть, которая соответствует второй области экрана для экрана предыдущей страницы содержания во второй области экрана.
Способ управления гибким устройством отображения может дополнительно включать в себя изменение форм и размеров первого экрана и второго экрана в соответствии с командной пользователя для сдвига граничного участка между первым экраном и вторым экраном.
Способ управления гибким устройством отображения может дополнительно включать в себя окончания выполнения или воспроизведения содержания, которое соответствует первому содержанию или второму содержанию, отображаемому на первом экране или втором экране, если сдвинутый граничный участок отклоняется от экрана согласно сдвигу граничного участка.
Способ управления гибким устройством отображения согласно аспекту настоящего раскрытия может дополнительно включать в себя обнаружение давления, которое прилагается посредством операции прикосновения, отображение информации об объеме страницы, который соответствует уровню давления на экране, и отображение предыдущей страницы содержания, которая соответствует информации об объеме страницы на основании текущей страницы содержания на втором экране, если изгибание обнаруживается в состоянии, в котором отображается информация об объеме страницы.
Операция прикосновения может включать в себя, по меньшей мере, одну из операции прикосновения, сопровождаемой операцией изгиба гибкого устройства отображения, или операции прикосновения, которая применяется к области прикосновения, обеспеченной на экране гибкого устройства отображения.
Способ управления гибким устройством отображения согласно аспекту настоящего раскрытия может дополнительно включать в себя обнаружение давления, которое прилагается посредством операции прикосновения, и отображение предыдущей страницы содержания в порядке, который соответствует уровню давления из множества предыдущих страниц содержания, ранее отображаемых на основании текущей страницы содержания на втором экране.
Первое содержание может включать в себя приложение, которое выполняется в данный момент, и второе содержание может включать в себя другое приложение, которое выполняется в многозадачном режиме с приложением.
Другие аспекты, преимущества и заметные признаки раскрытия будут понятны специалистам в данной области техники из нижеследующего подробного описания, которое, будучи взято совместно с прилагаемыми чертежами, раскрывает различные варианты осуществления настоящего раскрытия.
Положительные результаты изобретения
Как описано выше, согласно различным вариантам осуществления настоящего раскрытия, множественные фрагменты содержания обеспечены на одном экране, что повышает удобство для пользователя.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
Вышеприведенные другие аспекты, признаки и преимущества определенных вариантов осуществления настоящего раскрытия явствуют из нижеследующего описания, приведенного совместно с прилагаемыми чертежами, в которых:
фиг. 1 - блок-схема, демонстрирующая конфигурацию гибкого устройства отображения согласно варианту осуществления настоящего раскрытия;
фиг. 2 демонстрирует базовую конструкцию дисплея, образующую гибкое устройство отображения согласно варианту осуществления настоящего раскрытия;
фиг. 3, 4 и 5 демонстрируют способ обнаружения изгибания согласно варианту осуществления настоящего раскрытия;
фиг. 6 и 7 демонстрируют способ обнаружения изгибания в гибком устройстве отображения с использованием датчиков изгиба согласно варианту осуществления настоящего раскрытия;
фиг. 8 и 9 демонстрируют способ определения степени изгиба согласно варианту осуществления настоящего раскрытия;
фиг. 10, 11 и 12 демонстрируют способ обнаружения направления изгиба с использованием датчиков изгиба согласно варианту осуществления настоящего раскрытия;
фиг. 13A демонстрирует конфигурацию, в которой один датчик изгиба располагается на одной поверхности дисплея для обнаружения изгибания согласно варианту осуществления настоящего раскрытия;
фиг. 13B демонстрирует конфигурацию, в которой два датчика изгиба располагаются поперечно друг другу согласно варианту осуществления настоящего раскрытия;
фиг. 14 демонстрирует способ обнаружения изгибания в гибком устройстве отображения с использованием множества тензодатчиков согласно варианту осуществления настоящего раскрытия;
фиг. 15 демонстрирует способ обнаружения направления изгиба с использованием датчика ускорения согласно варианту осуществления настоящего раскрытия;
фиг. 16 - блок-схема, демонстрирующая конфигурацию гибкого устройства отображения согласно варианту осуществления настоящего раскрытия;
фиг. 17 - схема, демонстрирующая конфигурацию контроллера согласно варианту осуществления настоящего раскрытия;
фиг. 18 демонстрирует программную структуру памяти для поддержки работы контроллера согласно варианту осуществления настоящего раскрытия;
фиг. 19 - схема, демонстрирующая способ отображения гибкого устройства отображения согласно варианту осуществления настоящего раскрытия;
фиг. 20A и 20B демонстрируют способ разделения экрана согласно варианту осуществления настоящего раскрытия;
фиг. 21A и 21B демонстрируют способ отображения согласно варианту осуществления настоящего раскрытия;
фиг. 22A, 22B и 22C демонстрируют способ отображения согласно варианту осуществления настоящего раскрытия;
фиг. 23A, 23B, 23C, 24, 25, 26, 27A, 27B, 27C, 28A, 28B и 29 демонстрируют способ отображения согласно варианту осуществления настоящего раскрытия;
фиг. 30A и 30B демонстрируют гибкое устройство отображения которое встроено в основной корпус согласно варианту осуществления настоящего раскрытия;
фиг. 31 демонстрирует гибкое устройство отображения, имеющее отсоединяемый источник питания согласно варианту осуществления настоящего раскрытия;
фиг. 32A и 32B демонстрируют случаи, когда гибкое устройство отображения реализуется в виде стереоскопического устройства отображения, а не плоскопанельного устройства отображения согласно варианту осуществления настоящего раскрытия; и
фиг. 33 демонстрирует случай, когда гибкое устройство отображения реализуется в виде окружности согласно варианту осуществления настоящего раскрытия.
В отношении всех чертежей, следует отметить, что аналогичные ссылочные позиции используются для указания одинаковых или аналогичных элементов, признаков и структур.
ПРЕДПОЧТИТЕЛЬНЫЕ ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ
Нижеследующее описание, приведенное со ссылкой на прилагаемые чертежи, призвано обеспечить полное понимание различных вариантов осуществления настоящего раскрытия, заданных формулой изобретения и ее эквивалентами. Оно включает в себя различные конкретные детали, обеспечивающие это понимание, но их следует рассматривать исключительно как иллюстративные. Соответственно, специалистам в данной области техники очевидно, что различные изменения и модификации различных описанных здесь вариантов осуществления можно предложить, не выходя за рамки объема и сущности настоящего раскрытия. Кроме того, описания общеизвестных функций и конструкций могут быть опущены для наглядности и лаконичности.
Термины и слова, используемые в нижеследующем описании и формуле изобретения, не ограничиваются библиографическими значениями, но используются автором изобретения лишь для обеспечения отчетливого и согласованного понимания настоящего раскрытия. Соответственно, специалистам в данной области техники очевидно, что нижеследующее описание различных вариантов осуществления настоящего раскрытия обеспечено исключительно с целью иллюстрации, но не с целью ограничения настоящего раскрытия, которое задано нижеследующей формулой изобретения и ее эквивалентов.
Следует понимать, что употребление единственного числа включают в себя ссылки на множественные экземпляры, если из контекста явно не следует обратное. Таким образом, например, ссылка на “поверхность компонента” включает в себя ссылку на одну или более из таких поверхностей.
Термин “по существу” означает, что упомянутая характеристика, параметр или значение не всегда достигается в точности, но что возможны отклонения или вариации, включающие в себя, например, допуски, погрешность измерения, ограничения точности измерения и другие факторы, известные специалистам в данной области техники, могут возникать в количествах, которые не препятствуют обеспечению характеристики.

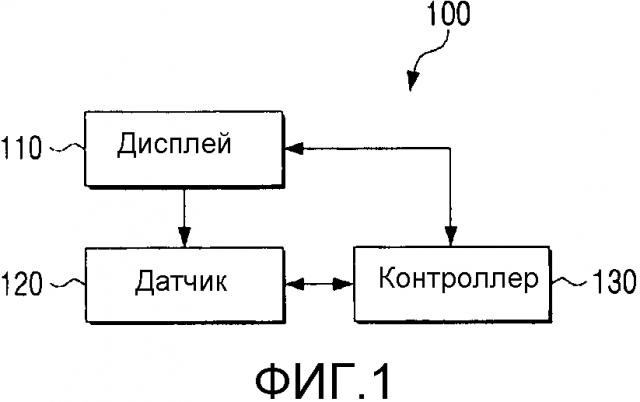

На Фиг. 1 показана блок-схема, демонстрирующая конфигурацию гибкого устройства отображения согласно варианту осуществления настоящего раскрытия.
Согласно фиг. 1, гибкое устройство 100 отображения включает в себя дисплей 110, датчик 120 и контроллер 130.
Дисплей 110 обеспечивает экран для отображения различных видов содержания. Гибкое устройство 100 отображения, включающее в себя дисплей 110, отличается гибкостью. Соответственно, дисплей 110 должен иметь изгибаемую конструкцию и должен быть выполнен из изгибаемого материала. Конфигурация дисплея 110 будет описана ниже.
Датчик 120 обнаруживает изгибание гибкого устройства 100 отображения (или дисплея 110). Датчик 120 может распознавать позицию изгибания/складывания, направление изгибания/складывания, угол изгибания/складывания, силу изгибания/складывания, скорость изгибания/складывания, частоту изгибания/складывания, время начала операции изгибания/складывания, время поддержания изгибания/складывания и пр., с использованием датчика изгиба, датчика давления, тензодатчика и пр.
В частности, датчик 120 может распознавать силу изгибания путем измерения радиуса R кривизны позиции изгибания путем изменения распределения значения сопротивления выводимого из датчика изгиба или тензодатчика или распределения давления, обнаруженного датчиком давления.
Кроме того, датчик 120 может распознавать скорость изгибания на основании изменения распределения значения сопротивления, выводимого из датчика изгиба или тензодатчика или позиции изгибания и силы, обнаруженной путем изменения распределения давления, которое обнаруживается датчиком давления.
Кроме того, датчик 120 может обнаруживать изменение состояния изгибания. В частности, датчик 120 может распознавать изменение позиции изгибания/складывания, изменение направления изгибания/складывания, изменение угла изгибания/складывания, изменение силы изгибания/складывания и пр.
Кроме того, датчик 120 может распознавать линию изгиба, сформированную изгибанием, и состояние изменения линии изгиба. В частности, датчик может распознавать линию изгиба путем изменения распределения значения сопротивления, выводимого из датчика изгиба или тензодатчика или распределения давления, обнаруженного датчиком давления. При этом линия изгиба может представлять собой точку наивысшей степени изгиба в области, где осуществляется изгибание. Например, воображаемая линия, которая получается путем соединения друг с другом точек изгибания (или координат изгибания), где значение сопротивления, выводимое из датчика изгиба, максимально, может быть линией изгиба.
Контроллер 130 может определять одну область и другую область экрана в качестве первого экрана и второго экрана, соответственно, на основании изгибания, которое обнаруживается датчиком 120, и отображать разные виды содержания на первом экране и втором экране, соответственно. В этом случае, контроллер 130 может делить одну область и другую область на основании линии изгиба, сформированной изгибанием.
В частности, если изгибание обнаруживается в состоянии, в котором первое содержание отображается на экране, контроллер 130 может отображать первое содержание на первом экране, который определяется на основании изгибания, и отображать второе содержание, которое отличается от первого содержания, на втором экране. При этом второе содержание может представлять собой содержание, отображаемое на экране до первого содержания до изгибания.
Контроллер 130 может отображать часть, которая соответствует второй области экрана второй страницы содержания во второй области экрана.
Кроме того, контроллер 130 может обрабатывать граничную область между первым экраном и вторым экраном в форме, которую может идентифицировать пользователь. Например, контроллер 130 может обеспечивать отображение первого экрана и второго экрана в режиме разделения посредством обработки выделений или различных цветов относительно граничной области или отображения граничной линии и т.п.
Кроме того, контроллер 130 может управлять скоростью вывода изображения в соответствии со скоростью изгибания, которая обнаруживается датчиком 120. Например, если скорость изгибания превышает определенную скорость, контроллер 130 может отображать второе содержание, которое отображается на втором экране с высокой скоростью.
С другой стороны, согласно варианту осуществления настоящего раскрытия, первое содержание, которое отображается на первом экране, может представлять собой текущую страницу содержания, которая отображается на текущем экране, и второе содержание, которое отображается на втором экране, может представлять собой предыдущую страницу содержания, которая отображалась на экране до изгибания. Например, если текущая страница содержания является первой веб-страницей путем выполнения веб-браузера, предыдущая страница содержания может быть второй веб-страницей, отображаемой до первой веб-страницы. Кроме того, если текущая страница содержания является страницей электронной книги, предыдущая страница содержания может быть ранее отображаемой страницей электронной книги. Кроме того, если текущая страница содержания является страницей конкретного документа, например Portable Document Format (PDF), предыдущая страница содержания может быть страницей документа, отображаемой до соответствующей страницы документа. Кроме того, если текущая страница содержания является конкретным фотографическим содержанием, предыдущая страница содержания может быть фотографическим содержанием, отображаемым до соответствующего фотографического содержания. Однако предыдущая страница содержания не ограничивается вышеописанными примерами, но может принимать разнообразные формы согласно характеристике отображаемой в данный момент страницы содержания. Например, если текущая страница содержания является начальным экраном выполнения конкретного приложения, предыдущая страница содержания может быть экраном меню, ранее отображаемым для выбора соответствующего приложения.
Кроме того, контроллер 130 может отображать часть предыдущей страницы содержания, которая соответствует второй области экрана, во второй области экрана. В частности, если второй экран является верхней правой угловой областью, контроллер 130 может отображать информацию, которая отображалась в верхней правой угловой области из предыдущей страницы содержания, на втором экране.
Кроме того, контроллер 130 может изменять формы и размеры первого экрана и второго экрана в соответствии с командной пользователя для сдвига граничного участка между первым экраном и вторым экраном. При этом команда пользователя может быть операцией прикосновения к граничному участку и перетаскивания или легкого маха в направлении, в котором пользователь намерен двигаться, или операцией непрерывного сдвига линии изгиба в состоянии повторного изгибания, в котором линия изгиба формируется на граничном участке. Однако команда пользователя не ограничивается случаем, когда линия изгиба непрерывно сдвигается.
Если сдвигаемый граничный участок отклоняется от экрана дисплея 110, контроллер 130 может заканчивать выполнение или воспроизведение содержания, которое соответствует первому содержанию или второму содержанию, отображаемому на первом экране или втором экране. Например, если пользователь касается граничного участка и перетаскивает в направлении второго экрана для сдвига из экрана в состоянии, в котором приложение выполняется на втором экране, контроллер 130 может заканчивать выполнение приложения на втором экране.
Кроме того, если давление, которое прилагается посредством операции прикосновения, обнаруживается датчиком 120, контроллер 130 может отображать информацию об объеме страницы, который соответствует уровню давления. При этом операция прикосновения может представлять собой, по меньшей мере, одну из операции прикосновения, сопровождаемой операцией изгиба гибкого устройства 100 отображения, или операции прикосновения, которая применяется к области прикосновения, обеспеченной на экране гибкого устройства 100 отображения.
Кроме того, если изгибание обнаруживается датчиком 120 в состоянии, в котором отображается информация об объеме страницы, контроллер 130 может отображать текущую страницу содержания на первом экране и отображать предыдущую страницу содержания, которая соответствует информации об объеме страницы, отображаемой на основании текущей страницы содержания на втором экране.
Например, если изгибание обнаруживается в состоянии, в котором пользователь держит гибкое устройство 100 отображения, может отображаться информация об объеме страницы, который соответствует уровню давления на области, где тактильный ввод осуществляется вследствие хвата. Например, если сила давления соответствует первому уровню, может отображаться информация на странице 5, тогда как если сила давления соответствует второму уровню, может отображаться информация на странице 10. Кроме того, как описано выше, может обеспечиваться отдельная область прикосновения, и, посредством операции прикосновения на соответствующей области, можно осуществлять операцию согласно этому варианту осуществления. В этом случае, на соответствующей области прикосновения, могут отображаться пиктограмма, предписывающая пользователю перейти к соответствующей области прикосновения, и информация предписания. После этого, если изгибание обнаруживается в состоянии, в котором отображается информация на странице 5, текущая страница содержания может отображаться на первом экране экрана, который разделен на основании линии изгиба, сформированной изгибанием, и страница содержания, которая предшествует странице 5 на основании текущей страницы содержания, может отображаться на втором экране.
Кроме того, согласно другому варианту осуществления настоящего раскрытия, первое содержание, которое отображается на первом экране, может быть экраном выполнения приложения, который отображается на текущем экране, и второе содержание, которое отображается на втором экране, может быть другим экраном выполнения приложения, который выполняется в многозадачном режиме с приложением, которое выполняется в данный момент. Например, если изгибание обнаруживается в состоянии, в котором экран веб-страницы, согласно выполнению интернет-приложения, отображается, и приложение музыкального проигрывателя выполняется в фоне, экран веб-страницы может отображаться на первом экране, и экран музыкального проигрывателя может отображаться на втором экране.
Для отображения изображений на множестве экранов, которые разделены изгибанием, можно использовать следующие способы.
Способ отображения изображений на разделенных экранах на основании изгибания
1. Способ отображения изображений, соответствующий областям разделенного экрана полного изображения.
(a) Способ отдельного отображения первого изображения и второго изображения.
Например, в случае органического светодиода (ОСИД), светоизлучающий элемент обеспечивается для каждого пикселя, можно осуществлять управление для каждого пикселя в отдельности. Соответственно, первое изображение содержания может отображаться на соответствующей пиксельной области посредством управления пикселями, соответствующими первой области экрана первого изображения содержания, и второе изображение содержания может отображаться на соответствующей пиксельной области посредством управления пикселями, соответствующими второй области экрана второго изображения содержания.
Кроме того, в случае жидкокристаллического дисплея (ЖКД), можно применять заднюю подсветку сетчатого типа, которой можно управлять в блоке сетки. Однако для разных областей можно применять различные типы управления задней подсветкой.
(b) Способ генерации нового изображения путем объединения первого изображения и второго изображения и отображения нового изображения.
Например, можно применять способ генерации нового изображения, то есть нового кадра, путем объединения первого изображения содержания, соответствующего первому экрану, и второго изображения содержания, соответствующего второму экрану, и отображения соответствующего изображения.
2. Способ реконфигурации и отображения изображений согласно размерам и формам разделенных экранов.
В частности, полное изображение можно перемасштабировать и отображать оптимизированными для размеров первого экрана и второго экрана.
Например, изображения можно перемасштабировать и отображать для согласования с размерами первого экрана и второго экрана с использованием технологии векторной графики. Например, в графическом пользовательском интерфейсе (ГИП) векторного типа, изображения не повреждаются даже если размеры изображений изменяются, и, таким образом, путем перемасштабирования изображений, может отображаться информация, оптимизированная для размеров разделенных экранов.
Кроме того, в случае текстоцентрированной информации, изображения можно оптимизировать для согласования размеров разделенных экранов путем регулировки строки текста и количества текстов, включенных в одну строку текста. В соответствии с обстоятельствами, размер текста можно изменять для согласования размеров разделенных экранов при отображении текста, и, например, размер текста может изменяться в диапазоне от минимального размера до максимального размера.
Примеры конструкции гибкого дисплея и способа обнаружения изгибания
фиг. 2 демонстрирует базовую конструкцию дисплея, образующую гибкое устройство отображения согласно варианту осуществления настоящего раскрытия.
Согласно фиг. 2, дисплей 110 может включать в себя подложку 111, схему 112 возбуждения, отображающую панель 113 и защитный слой 114.
Гибкое устройство 100 отображения может представлять собой устройство, которое может искривляться, изгибаться, складываться или скатываться наподобие куска бумаги при поддержании характеристики отображения плоскопанельного устройства отображения, отвечающего уровню техники. Соответственно, гибкое устройство отображения следует изготавливать на гибкой подложке.
В частности, подложку 111 можно реализовать в виде пластмассовой подложки (например, полимерной пленки), форма которой может изменяться под действием внешнего давления.
Пластмассовая подложка имеет конструкцию, в которой барьерное покрытие осуществляется на обеих сторонах базовой пленки. Базовая пленка может быть выполнена из различных видов смол, например, полиимида (PI), поликарбонита (ПК), полиэтилентерефталата (ПЭТ), полиэфирсульфона (PES), полиэтиленнафталата (PEN), волокнита (FRP) и пр. Кроме того, барьерное покрытие осуществляется на противоположных поверхностях базовой пленки, и органическую пленку или неорганическую пленку можно использовать для поддержания гибкости.
С другой стороны, в качестве подложки 111, помимо пластмассовой подложки можно использовать материал, имеющий гибкую характеристику, например, тонкое стекло или металлическую фольгу.
Схема 112 возбуждения предназначена для возбуждения отображающей панели 113. В частности, схема 112 возбуждения подает возбуждающее напряжение на множество пикселей, образующих отображающую панель 113, и может быть реализована на основе тонкопленочных транзисторов (TFT) из аморфного кремния, (LTPS) TFT из низкотемпературного поликремния или органических TFT (OTFT). Схему 112 возбуждения можно реализовать в различных типах в зависимости от типов реализации отображающей панели 113. В порядке примера, отображающая панель 113 может включать в себя органическое светоизлучающее тело, имеющее множество пиксельных ячеек и электродный слой, который покрывает обе поверхности органического светоизлучающего тела. В этом случае, схема 112 возбуждения может включать в себя множество транзисторов, которые соответствуют соответствующим пиксельным ячейкам отображающей панели 113. Контроллер 130 заставляет пиксельные ячейки, подключенные к транзисторам, излучать свет, подавая электрический сигнал на затворы соответствующих транзисторов. Соответственно, может отображаться изображение.
Кроме того, отображающую панель 113 можно также реализовать в виде слоя улучшения (EL), электрофоретического дисплея (EPD), электрохромного дисплея (ECD), ЖКД, жидкокристаллического дисплея с активной матрицей (AMLCD) или плазменной отображающей панели (PDP) помимо органических светодиодов. Однако, в случае ЖКД, он не является самосветящимся, и требуется отдельная задняя подсветка. В случае ЖКД, который не использует заднюю подсветку, используется окружающий свет. Соответственно, для использования ЖК отображающей панели 113, не имеющей задней подсветки, должно выполняться конкретное условие, например, наружная среда должна иметь большое количество света.
Защитный слой 114 предназначен для защиты отображающей панели 113. Например, защитный слой 114 может быть выполнен из такого материала, как ZrO, CeO2 или ThO2. Защитный слой 114 изготовлен в форме прозрачной пленки и может покрывать всю поверхность отображающей панели 113.
С другой стороны, в отличие от того, что представлено на фиг. 2, дисплей 110 можно реализовать в виде электронной бумаги (электронной бумаги). Электронная бумага это дисплей, в котором свойство обычных чернил применяется к бумаге, который использует отраженный свет в отличие от нормального плоскопанельного дисплея. С другой стороны, электронная бумага может изменять фигуру или знак с использованием шара кручения или электрофореза с использованием капсулы.
С другой стороны, в случае, когда дисплей 110 включает в себя составной элемент из прозрачного материала, можно реализовать устройство отображения, которое является изгибаемым и имеет прозрачное свойство. Например, если подложка 111 выполнена из полимерного материала, например, пластмассы, имеющей прозрачное свойство, схема 112 возбуждения реализуется в виде прозрачных транзисторов, и отображающая панель 113 реализуется в виде прозрачного органического светоизлучающего слоя и прозрачного электрода, устройство отображения может обладать прозрачностью.
Прозрачный транзистор может представлять собой транзистор, который изготавливается в состоянии, в котором непрозрачный кремний тонкопленочного транзистора, отвечающего уровню техники, заменяется прозрачным материалом, например, прозрачным оксидом цинка или оксидом титана. Кроме того, в качестве прозрачного электрода можно использовать передовой материал, например, оксид индия-олова (ITO) или графен. Графен может представлять собой материал, имеющий сотовидную планарную структуру, в которой атомы углерода соединены друг с другом, и имеет прозрачное свойство. Кроме того, прозрачный светоизлучающий слой может быть выполнен из различных материалов.
Фиг. 3, 4 и 5 демонстрируют способ обнаружения изгибания в гибком устройстве отображения согласно варианту осуществления настоящего раскрытия.
Согласно фиг. 3, гибкое устройство 100 отображения может изгибаться под действием внешнего давления, и форма гибкого устройства отображения 110 может изменяться. Изгибание может включать в себя нормальное изгибание, складывание и скатывание. При этом нормальное изгибание означает, что гибкое устройство отображения изгибается.
Складывание может представлять собой состояние, в котором гибкое устройство отображения складывается. При этом складывание и нормальное изгибание могут отличаться друг от друга в зависимости от степени изгиба. Например, если изгибание осуществляется сверх угла изгиба, оно определяется как складывание, тогда как если изгибание осуществляется в пределах угол изгиба, его можно определить как нормальное изгибание.
Скатывание может представлять собой состояние, в котором гибкое устройство отображения скатывается. Скатывание также можно определить на основании угла изгиба. Например, состояние, в котором изгибание сверх угла обнаруживается на области можно определить как скатывание. Напротив, состояние, в котором изгибание в пределах угол изгиба обнаруживается на относительно меньшей области, чем скатывание, можно определить как складывание. Вышеописанные нормальное изгибание, складывание, и скатывание можно определять на основании радиуса кривизны помимо угла изгиба.
Кроме того, состояние, в котором поперечное сечение скатанного гибкого устройства 100 отображения является, по существу, окружностью или эллипсом независимо от радиуса кривизны, можно определить как скатывание.
Однако определения, касающиеся различных форм согласно вышеописанным модифицированным примерам можно задавать по-разному в зависимости от вида, размера, веса и признака гибкого устройства отображения. Например, если изгибание, достаточное для сближения поверхностей гибкого устройства отображения, возможно, складывание можно определить как состояние, в котором пове
