Узел сенсорного управления, способ управления устройствами, контроллер и электронное оборудование

Узел сенсорного управления, способ управления устройствами, контроллер и электронное оборудование

Иллюстрации

Показать все

Реферат

[0001] Эта заявка основана на заявке и испрашивает приоритет заявки на патент № 201410200756.0, поданной 13 мая 2014 года, содержание которой включено в настоящий документ во всей полноте.

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0002] Настоящее раскрытие относится к области управления оборудованием и, в частности, к узлу сенсорного управления, способу управления устройством, контроллеру и электронному устройству.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

[0003] При постоянной разработке электронных технологий интеллектуальные электронные устройства становятся более популярными. Обычно люди должны управлять своими электронными устройствами, например, регулировать громкость для получения наилучшего эффекта восприятия, когда они используют электронные устройства.

[0004] Большим электронным устройством обычно могут управлять посредством пульта дистанционного управления или физических клавиш, расположенных на электронном устройстве. Если взять в качестве примера электронного устройства телевизор, он может быть оборудован пультом дистанционного управления по технологии предшествующего уровня техники, и почти все операции телевизора могут быть выполнены посредством пульта дистанционного управления. Когда пульт дистанционного управления для телевизора потерян или уничтожен, пользователь также может управлять телевизором посредством нескольких физических клавиш, расположенных на телевизоре. Например, телевизор обычно оборудован 6 физическими клавишами. Они представляют собой клавишу включения питания, клавишу меню, клавишу увеличения громкости, клавишу уменьшения громкости и две клавиши переключения каналов. Пользователь может управлять телевизором с помощью этих 6 физических клавиш, когда дистанционное управление не может быть осуществлено.

[0005] При выполнении настоящего раскрытия существуют по меньшей мере следующие проблемы, обнаруженные в технологии предшествующего уровня техники.

[0006] Для достижения большего количества функций электронное устройство обычно должно быть снабжено несколькими физическими клавишами с разными функциями для каждой клавиши соответственно. Пользователь может легко выполнить неправильную операцию с использованием физических клавиш. Например, пользователь может нажать клавишу переключения канала, когда он намеревается отрегулировать громкость через физическую клавишу, что доставляет неудобство для пользователя, и тем самым оказывает плохое влияние на пользовательское восприятие.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0007] Чтобы решить проблему, состоящую в том, что пользователь может легко произвести неправильную операцию с использованием физических клавиш, и тем самым доставляется неудобство для пользователя, варианты осуществления настоящего раскрытия обеспечивают узел сенсорного управления, способ управления устройством, контроллер и электронное устройство. Техническое решение состоит в следующем.

[0008] Один аспект обеспечивает узел сенсорного управления для использования в электронном устройстве. Узел сенсорного управления содержит: сенсорную панель и контроллер.

[0009] Сенсорная панель выполнена с возможностью обнаруживать операцию сенсорного управления на сенсорной панели и отправлять сигнал сенсорного управления, соответствующий операции сенсорного управления, контроллеру;

[0010] Контроллер выполнен с возможностью принимать сигнал сенсорного управления, распознавать операцию сенсорного управления в соответствии с сигналом сенсорного управления, получать рабочее состояние электронного устройства и управлять электронным устройством в соответствии с операцией сенсорного управления и рабочим состоянием электронного устройства.

[0011] Предпочтительно контроллер выполнен с возможностью управлять электронным устройством для включения, когда электронное устройство находится в состоянии ожидания, и операция сенсорного управления является первой операцией;

[0012] Контроллер выполнен с возможностью управлять электронным устройством для перехода в состояние ожидания, когда электронное устройство находится во включенном состоянии, и операция сенсорного управления является второй операцией.

[0013] Предпочтительно контроллер выполнен с возможностью переключать значок, соответствующий выбранному функциональному элементу в интерфейсе управления, когда электронное устройство находится во включенном состоянии и отображает интерфейс управления, и операция сенсорного управления является третьей операцией; причем интерфейс управления содержит соответствующий значок по меньшей мере одного функционального элемента.

[0014] Предпочтительно контроллер выполнен с возможностью получать состояние отображения графического пользовательского интерфейса (GUI) электронного устройства, когда электронное устройство находится во включенном состоянии и не отображает интерфейс управления; определять список функциональных элементов, соответствующий интерфейсу управления, в соответствии с состоянием отображения графического пользовательского интерфейса, и отображать соответствующий значок по меньшей мере одного функционального элемента в соответствии со списком функциональных элементов; по меньшей мере один функциональный элемент представляет собой все или часть функциональных элементов, состоящих в списке функциональных элементов.

[0015] Предпочтительно контроллер выполнен с возможностью выполнять команду управления, соответствующую выбранному функциональному элементу в интерфейсе управления, когда электронное устройство находится во включенном состоянии и отображает интерфейс управления, и операция сенсорного управления является четвертой операцией.

[0016] Второй аспект обеспечивает способ управления устройством, используемый в узле сенсорного управления, описанном в упомянутом выше первом аспекте. Способ содержит этапы, на которых:

[0017] принимают сигнал сенсорного управления, отправленный узлом сенсорного управления и соответствующий операции сенсорного управления на сенсорной панели;

[0018] анализируют операцию сенсорного управления в соответствии с сигналом сенсорного управления;

[0019] получают рабочее состояние электронного устройства; и

[0020] управляют электронным устройством в соответствии с операцией сенсорного управления и рабочим состоянием электронного устройства.

[0021] Предпочтительно управление электронным устройством в соответствии с операцией сенсорного управления и рабочим состоянием электронного устройства содержит этапы, на которых:

[0022] управляют электронным устройством для включения, когда электронное устройство находится в состоянии ожидания, и операция сенсорного управления является первой операцией;

[0023] управляют электронным устройством для перевода в состояние ожидания, когда электронное устройство находится во включенном состоянии, и операции сенсорного управления является второй операцией.

[0024] Предпочтительно управление электронным устройством в соответствии с операцией сенсорного управления и рабочим состоянием электронного устройства содержит этапы, на которых:

[0025] переключают значок, соответствующий выбранному функциональному элементу в интерфейсе управления, когда электронное устройство находится во включенном состоянии и отображает интерфейс управления, и операция сенсорного управления является третьей операцией; причем интерфейс управления содержит соответствующий значок по меньшей мере одного функционального элемента.

[0026] Предпочтительно, способ дополнительно содержит этапы, на которых:

[0027] получают состояние отображения графического пользовательского интерфейса (GUI) электронного устройства, когда электронное устройство находится во включенном состоянии и не отображает интерфейс управления;

[0028] определяют список функциональных элементов, соответствующих интерфейсу управлению, в соответствии с состоянием отображения графического пользовательского интерфейса; и

[0029] отображают соответствующий значок по меньшей мере одного функционального элемента в соответствии со списком функциональных элементов; по меньшей мере один функциональный элемент представляет собой все или часть функциональных элементов, состоящих в списке функциональных элементов.

[0030] Предпочтительно управление электронным устройством в соответствии с операцией сенсорного управления и рабочим состоянием электронного устройства содержит этап, на котором:

[0031] выполняют команду управления, соответствующую выбранному функциональному элементу в интерфейсе управления, когда электронное устройство находится во включенном состоянии и отображает интерфейс управления, и операция сенсорного управления является четвертой операцией.

[0032] Третий аспект обеспечивает использование контроллер, используемый в узле сенсорного управления, описанном в упомянутом выше первом аспекте. Контроллер содержит:

[0033] модуль приема сигнала сенсорного управления, выполненный с возможностью принимать сигнал сенсорного управления, отправленный сенсорной панелью в узле сенсорного управления и соответствующий операции сенсорного управления на сенсорной панели;

[0034] модуль распознавания, выполненный с возможностью распознавать операцию сенсорного управления в соответствии с сигналом сенсорного управления;

[0035] первый модуль получения состояния, выполненный с возможностью получать рабочее состояние электронного устройства; и

[0036] управляющий модуль, выполненный с возможностью управлять электронным устройством в соответствии с операцией сенсорного управления и рабочим состоянием электронного устройства.

[0037] Предпочтительно управляющий модуль содержит:

[0038] первый блок управления, выполненный с возможностью управлять электронным устройством для включения, когда электронное устройство находится в состоянии ожидания, и операция сенсорного управления является первой операцией; и

[0039] второй блок управления, выполненный с возможностью управлять электронным устройством для перевода в состояние ожидания, когда электронное устройство находится во включенном состоянии, и операция сенсорного управления является второй операцией.

[0040] Предпочтительно управляющий модуль содержит:

[0041] блок переключения, выполненный с возможностью переключать значок, соответствующий выбранному функциональному элементу в интерфейсе управлении, когда электронное устройство отображает интерфейс управления, и операция сенсорного управления является третьей операцией; причем интерфейс управления содержит значок, соответствующий по меньшей мере одному функциональному элементу.

[0042] Предпочтительно контроллер дополнительно содержит:

[0043] второй модуль получения состояния, выполненный с возможностью получать состояние отображения графического пользовательского интерфейса электронного устройства, когда электронное устройство находится во включенном состоянии и не отображает интерфейс управления;

[0044] модуль определения списка, выполненный с возможностью определять список функциональных элементов, соответствующих интерфейсу управления, в соответствии с состоянием отображения графического пользовательского интерфейса; и

[0045] модуль отображения, выполненный с возможностью отображать интерфейс управления, в соответствии со списком функциональных элементов, причем по меньшей мере один функциональный элемент, состоящий в интерфейсе управления, представляет собой все или часть функциональных элементов, состоящих в списке функциональных элементов.

[0046] Предпочтительно управляющий модуль содержит:

[0047] блок выполнения, выполненный с возможностью выполнять команду управления, соответствующую выбранному функциональному элементу в интерфейсе управления, когда электронное устройство отображает интерфейс управления, и операция сенсорного управления является четвертой операцией.

[0048] Четвертый аспект обеспечивает электронное устройство. Электронное устройство содержит:

[0049] по меньшей мере один узел сенсорного управления, описанный в упомянутом выше первом аспекте.

[0050] Техническое решение, обеспеченное вариантами осуществления этого раскрытия, может принести следующие полезные эффекты.

[0051] Посредством анализа операции сенсорного управления на сенсорной панели контроллером в соответствии с сигналом сенсорного управления, отправленным сенсорной панелью, и управления электронным устройством в соответствии с операцией сенсорного управления и состоянием электронного устройства пользователь может управлять электронным устройством, производя различные операции на сенсорной панели без необходимости поиска и нажатия разных физических клавиш. Решена проблема технологии предшествующего уровня техники, состоящая в том, что пользователь может легко сделать неправильную операцию при использовании физических ключей решено, и это дает в результате упрощение пользовательской операции и улучшенного пользовательского восприятия.

[0052] Следует понимать, что предшествующее общее описание и последующее подробное описание являются только иллюстративными и разъяснительными только и не ограничивают раскрытие.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0053] Прилагаемые чертежи, которые включены в это описание и составляют его часть, иллюстрируют варианты осуществления, совместимые с изобретением, и вместе с описанием служат для объяснения принципов изобретения.

[0054] Фиг. 1 - блок-схема, иллюстрирующая узел сенсорного управления в соответствии с иллюстративным вариантом осуществления;

[0055] Фиг. 2 - блок-схема, иллюстрирующей узел сенсорного управления в соответствии с другим иллюстративным вариантом осуществления;

[0056] Фиг. 3 - схема, показывающая конфигурацию сенсорной панели в соответствии с другим иллюстративным вариантом осуществления;

[0057] Фиг. 4 - блок-схема, иллюстрирующая узел сенсорного управления в соответствии с дополнительным иллюстративным вариантом осуществления;

[0058] Фиг. 5 - схема, показывающая, что пользователь включает электронное устройство, в соответствии с дополнительным иллюстративным вариантом осуществления;

[0059] Фиг. 6 - схема, показывающая, что пользователь выключает электронное устройство, в соответствии с дополнительным иллюстративным вариантом осуществления;

[0060] Фиг. 7 - схема, отображающая интерфейс управления в соответствии с дополнительным иллюстративным вариантом осуществления;

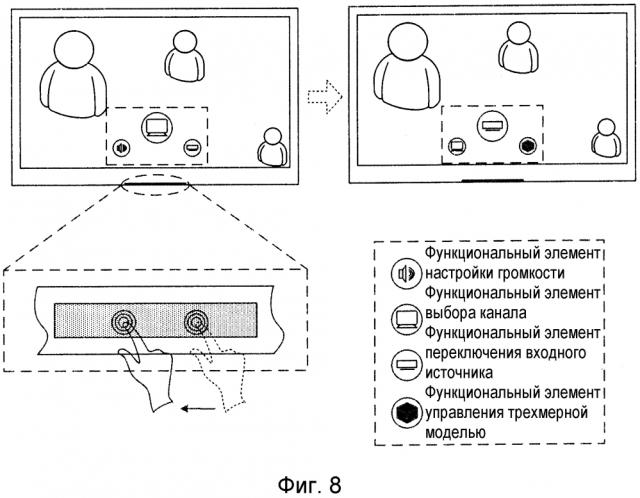

[0061] Фиг. 8 - схема, показывающая переключение функциональных элементов в соответствии с дополнительным иллюстративным вариантом осуществления;

[0062] Фиг. 9 - схема, показывающая вторичное меню в соответствии с дополнительным иллюстративным вариантом осуществления;

[0063] Фиг. 10 - блок-схема последовательности операций способа управления устройством в соответствии с иллюстративным вариантом осуществления;

[0064] Фиг. 11 - блок-схема последовательности операций способа управления устройством в соответствии с другим иллюстративным вариантом осуществления;

[0065] Фиг. 12 - блок-схема, иллюстрирующая контроллер в соответствии с иллюстративным вариантом осуществления;

[0066] Фиг. 13 - блок-схема, иллюстрирующая контроллер в соответствии с другим иллюстративным вариантом осуществления;

[0067] Фиг. 14 - блок-схема, иллюстрирующая электронное устройство в соответствии с иллюстративным вариантом осуществления.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0068] Теперь будет сделана ссылка на иллюстративные варианты осуществления, примеры которых проиллюстрированы на прилагаемых чертежах. Последующее описание относится к прилагаемым чертежам, на которых одинаковые номера на различных чертежах представляют одинаковые или подобные элементы, если не указано иначе. Реализации, изложенные в последующем описании иллюстративных вариантов осуществления, не представляют все реализации, совместимые с изобретением. Вместо этого они являются лишь примерами совместимые с аспектами относящихся к изобретению устройств и способов, описанных в приложенной формуле изобретения.

[0069] Фиг. 1 является блок-схемой, иллюстрирующей узел сенсорного управления в соответствии с иллюстративным вариантом осуществления. Узел сенсорного управления может использоваться в электронном устройстве для регулировки параметров электронного устройства. Электронным устройством может являться телевизор или дисплей. Узел сенсорного управления содержит: сенсорную панель 120 и контроллер 140.

[0070] Сенсорная панель 120 выполнена с возможностью обнаруживать операцию сенсорного управления на сенсорной панели 120 и отправлять сигнал сенсорного управления, соответствующий операции сенсорного управления, контроллеру 140;

[0071] При этом сенсорная панель расположена за пределами дисплея электронного устройства, например, расположена у основания электронного устройства.

[0072] Контроллер 140 выполнен с возможностью принимать сигнал сенсорного управления, распознавать операцию сенсорного управления в соответствии с сигналом сенсорного управления, получать рабочее состояние электронного устройства и управлять электронным устройством в соответствии с операцией сенсорного управления и рабочим состоянием электронного устройства.

[0073] В заключение, узел сенсорного управления, продемонстрированный посредством иллюстративного варианта осуществления, анализирует операцию сенсорного управления на сенсорной панели посредством контроллера в соответствии с сигналом сенсорного управления, отправленным сенсорной панелью, выполняет управление электронным устройством в соответствии с операцией сенсорного управления и рабочим состоянием электронного устройства, чтобы пользователь мог совершать управление электронного устройства посредством проведения различных операций на сенсорной панели без поиска и нажатия различных физических клавиш. Решена проблема, состоящая в том, что пользователь может легко сделать неправильные операции с использованием физических клавиш в технологии предшествующего уровня техники, и это дает в результате упрощение пользовательских операций и улучшение пользовательского восприятия.

[0074] Фиг. 2 является блок-схемой, иллюстрирующей узел сенсорного управления в соответствии с другим иллюстративным вариантом осуществления. Узел сенсорного управления может использоваться в электронном устройстве для регулировки параметров электронного устройства. Электронным устройством может являться телевизор или дисплей. Узел сенсорного управления содержит: сенсорную панель 220 и контроллер 240.

[0075] Сенсорная панель 220 выполнена с возможностью обнаруживать операцию сенсорного управления на сенсорной панели 220 и отправлять сигнал сенсорного управления, соответствующий операции сенсорного управления, контроллеру 240.

[0076] Например, сенсорная панель может быть снабжена несколькими точками сенсорного управления. Когда пользователь касается точки сенсорного управления на сенсорной панели пальцем, возникает электростатическая индукция. Формируется сигнал токового считывания. Сенсорная панель формирует соответствующий сигнал сенсорного управления в соответствии со сформированным сигналом токового считывания и отправляет его контроллеру. Сигнал сенсорного управления содержит идентификацию точки сенсорного управления текущего местоположения прикосновения пользователя. Например, идентификация точки сенсорного управления может являться координатой или порядковым номером точки сенсорного управления.

[0077] Если взять в качестве примера телевизор, согласно Фиг. 3, которая является схемой, показывающей конфигурацию сенсорной панели, сенсорная панель может быть расположена прямо в среднем положении у основания телевизора.

[0078] Контроллер 240 выполнен с возможностью принимать сигнал сенсорного управления, распознавать операцию сенсорного управления в соответствии с сигналом сенсорного управления, получать рабочее состояние электронного устройства и управлять электронным устройством в соответствии с операцией сенсорного управления и рабочим состоянием электронного устройства.

[0079] При этом контроллер может распознавать операцию сенсорного управления пользователя на сенсорной панели в соответствии с временем, когда принят сигнал сенсорного управления, и идентификацией точки сенсорного управления, содержащейся в сигнале сенсорного управления. Операция сенсорного управления может представлять собой операцию короткого нажатия (щелчка), операцию долгого нажатия или операцию скольжения и т.д. Контроллер может выполнить операцию, такую как включение, переход в состояние ожидания, выбор пункта меню и команда управления, в соответствии с операцией сенсорного управления и рабочим состоянием электронного устройства.

[0080] Контроллер 240 выполнен с возможностью включать электронное устройство, когда электронное устройство находится в состоянии ожидания, и операция сенсорного управления является первой операцией.

[0081] Первая операция может являться операцией долгого нажатия. Если взять в качестве примера телевизор, контроллер может включить телевизор, когда питание телевизора подключено, и он находится в состоянии ожидания, если контроллер распознает, что пользователь производит операцию долгого нажатия на сенсорной панели, в соответствии с сигналом сенсорного управления, отправленным сенсорной панелью.

[0082] Контроллер 240 выполнен с возможностью переводить электронное устройство в состояние ожидания, когда электронное устройство находится во включенном состоянии, и операция сенсорного управления является второй операцией.

[0083] Вторая операция также может являться операцией долгого нажатия. Контроллер может переводить телевизор в состояние ожидания, когда телевизор включен, если контроллер распознает, что пользователь производит операцию долгого нажатия на сенсорной панели, в соответствии с сигналом сенсорного управления, отправленным сенсорной панелью.

[0084] Контроллер 240 выполнен с возможностью переключать значок, соответствующий выбранному функциональному элементу в интерфейсе управления, когда электронное устройство находится во включенном состоянии и отображает интерфейс управления, и операция сенсорного управления является третьей операцией; интерфейс управления содержит значок, соответствующий по меньшей мере одному функциональному элементу.

[0085] Третья операция может являться операцией скольжения. Например, интерфейс управления телевизора может отображать один или несколько значков, и каждый значок соответствует одному функциональному элементу. Эти функциональные элементы могут содержать функциональный элемент поиска пульта дистанционного управления, функциональный элемент настройки громкости, функциональный элемент выбора канала, функциональный элемент переключения входного источника, функциональный элемент управления трехмерной (3D) моделью, элемент настройки яркости и т.д. Когда телевизор отображает интерфейс управления, и если контроллер распознает, что действие пользователя на сенсорной панели является операцией скольжения, значок выбранного функционального элемента в текущем отображенном интерфейсе управления переключается. Например, функциональный элемент выбора канала представляет собой функциональный элемент переключения входного источника.

[0086] Значок, соответствующий функциональному элементу, отображенному в интерфейсе управления, содержит один значок, соответствующий выбранному функциональному элементу. Выбранный функциональный элемент и не выбранный функциональный элемент могут различаться посредством эффекта отображения. Например, выбранный функциональный элемент имеет самый большой размер, или выбранный функциональный элемент соответствует цветному значку, в то время как не выбранный функциональный элемент соответствует черно-белому значку, или выбранный функциональный элемент отображен с выделением и т.д.

[0087] Когда контроллер переключает значок, соответствующий выбранному функциональному элементу в интерфейсе управления, он также может получить направление скольжения операции скольжения и переключить значок, соответствующий выбранному функциональному элементу, в соответствии с направлением скольжения. Например, значки соответствующих функциональных элементов интерфейса управления телевизора расположены в предопределенном порядке. Когда контроллер распознает, что действие пользователя на сенсорной панели является операцией скольжения по направлению вправо, он переключает значок выбранного функционального элемента интерфейса управления на значок предыдущего функционального элемента. Когда контроллер распознает, что действие пользователя на сенсорной панели является операцией скольжения по направлению влево, он переключает значок выбранного функционального элемента интерфейса управления на значок следующего функционального элемента.

[0088] Направление скольжения в операции скольжения может быть определено в соответствии с последовательностью точек сенсорного управления в операции скольжения. Например, порядковые номера для соответствующих точек сенсорного управления на сенсорной панели заранее предустановлены. Когда палец пользователя касается одной точки посредством скольжения, сенсорная панель отправляет сигнал сенсорного управления, который может передать порядковый номер точки сенсорного управления контроллеру. Контроллер определяет направление скольжения в соответствии с порядковыми номерами точек сенсорного управления, содержащихся в последовательно принятых сигналах сенсорного управления.

[0089] Контроллер 240 выполненным с возможностью выполнять команду управления, соответствующую выбранному функциональному элементу в интерфейсе управления, когда электронное устройство находится во включенном состоянии и отображает интерфейс управления, и операция сенсорного управления является четвертой операцией.

[0090] Когда выбранный функциональный элемент соответствует вторичному меню, команда управления, соответствующая функциональному элементу, является командой электронному устройству отобразить вторичное меню выбранного функционального элемента; когда выбранный функциональный элемент не соответствует вторичному меню, команда управления, соответствующая функциональному элементу, является командой управления электронным устройством в соответствии с функцией, соответствующей выбранному функциональному элементу.

[0091] Четвертая операция может являться операцией короткого нажатия (щелчка). Когда телевизор отображает интерфейс управления, и контроллер распознает, что операция сенсорного управления пользователя на сенсорной панели является операцией короткого нажатия, выполняется команда управления, соответствующая выбранному функциональному элементу. Например, если выбранный в настоящее время значок функциональности является значком функционального элемента поиска пульта дистанционного управления и функциональный элемент не соответствует вторичному меню, контроллер управляет телевизором для отправки беспроводного сигнала пульту дистанционного управления. Пульт дистанционного управления издает тональный сигнал уведомления, чтобы уведомить пользователя о своем местоположении, после приема пультом дистанционного управления беспроводного сигнала; или когда выбранный в настоящее время значок функционального элемента является функциональным элементом переключения входного источника, и функциональный элемент соответствует меню выбора входного источника, контроллер управляет телевизором для отображения меню выбора входного источника. Меню выбора входного источника может содержать элемент выбора нескольких входных источников, пользователь может выбрать соответствующий элемент, выполняя скольжение по сенсорной панели влево и вправо, и определить входной источник, соответствующий одному элементу выбора, посредством короткого нажатия.

[0092] В заключение, узел сенсорного управления, показанный в иллюстративном варианте осуществления, анализирует операцию сенсорного управления на сенсорной панели посредством сигналов, отправленных сенсорной панелью, управляет электронным устройством в соответствии с рабочим состоянием операции сенсорного управления и электронного устройства. Пользователь может управлять электронным устройством в соответствии с разными операциями на сенсорной панели без поиска и нажатия разных физических клавиш. Решена проблема технологии предшествующего уровня техники, состоящая в том, что пользователь может легко сделать неправильную операцию при использовании физических ключей решено, и это дает в результате упрощение пользовательской операции и улучшенного пользовательского восприятия.

[0093] Фиг. 4 является блок-схемой, иллюстрирующей узел сенсорного управления в соответствии с дополнительным иллюстративным вариантом осуществления. Узел сенсорного управления может использоваться в электронном устройстве для регулировки параметров электронного устройства. Электронным устройством может являться телевизор или дисплей. Узел сенсорного управления содержит сенсорную панель 320 и контроллер 340.

[0094] Сенсорная панель 320 выполнена с возможностью обнаруживать операцию сенсорного управления на сенсорной панели 320 и отправлять сигнал сенсорного управления, соответствующий операции сенсорного управления, контроллеру 340;

[0095] Например, сенсорная панель может быть снабжена несколькими точками сенсорного управления. Когда палец пользователя касается точки сенсорного управления на сенсорной панели, возникает электростатическая индукция, и формируются сигналы токового считывания. Сенсорная панель производит соответствующий сигнал сенсорного управления и отправляет его контроллеру в соответствии со формированным сигналом токового считывания. Сигнал сенсорного управления содержит идентификацию точки сенсорного управления текущего местоположения прикосновения пользователя. Например, идентификация точки сенсорного управления может являться координатами точки сенсорного управления или порядковым номером точки сенсорного управления.

[0096] Если взять в качестве примера телевизор, согласно Фиг. 3, которая является схемой, показывающей конфигурацию сенсорной панели, сенсорная панель может быть расположена прямо в среднем положении у основания телевизора.

[0097] Контроллер 340 выполнен с возможностью принимать сигнал сенсорного управления, распознавать операцию сенсорного управления в соответствии с сигналом сенсорного управления, получать рабочее состояние электронного устройства и управлять электронным устройством в соответствии с операцией сенсорного управления и рабочим состоянием электронного устройства.

[0098] При этом контроллер может распознавать операцию сенсорного управления пользователя на сенсорной панели в соответствии с временем, когда принят сигнал сенсорного управления, и идентификацией точки сенсорного управления, содержащейся в сигнале сенсорного управления. Операция сенсорного управления может представлять собой операцию короткого нажатия (щелчка), операцию долгого нажатия или операцию скольжения и т.д. Контроллер может выполнить операцию, такую как пуск, переход в режим ожидания, выбор пункта меню и команда управления, в соответствии с операцией сенсорного управления и рабочим состоянием электронного устройства. Если взять в качестве одного примера электронного устройства интеллектуальный телевизор, контроллер может представлять собой центральный процессор в интеллектуальном телевизоре.

[0099] Контроллер 340 выполнен с возможностью включать электронное устройство, когда электронное устройство находится в режиме ожидания, и операция сенсорного управления является первой операцией.

[00100] Первая операция может являться операцией долгого нажатия. Если взять в качестве примера телевизор, контроллер может включить телевизор, когда питание телевизора подключено, и он находится в режиме ожидания, если контроллер распознает, что пользователь производит операцию долгого нажатия на сенсорной панели, в соответствии с сигналом сенсорного управления, отправленным сенсорной панелью.

[00101] Например, Фиг. 5 является схемой, показывающей, что пользователь включает электронное устройство. Когда телевизор находится в состоянии ожидания, контроллер включает телевизор, когда он распознает, что палец пользователя продолжает касаться сенсорной панели более 3 с.

[00102] Контроллер 340 выполнен с возможностью переводить электронное устройство в состояние ожидания, когда электронное устройство находится во включенном состоянии, и операция сенсорного управления является второй операцией.

[00103] Вторая операция также может являться операцией долгого нажатия. Контроллер может переводить телевизор в состояние ожидания, когда телевизор включен, если контроллер распознает, что пользователь производит операцию долгого нажатия на сенсорной панели, в соответствии с сигналом сенсорного управления, отправленным сенсорной панелью.

[00104] Например, Фиг. 6 является схемой, показывающей, что пользователь выключает электронное устройство. Когда телевизор находится во включенном состоянии, контроллер переводит телевизор в состояние ожидания, когда он распознает, что палец пользователя продолжает касаться сенсорной панели более 3 с.

[00105] Контроллер 340 выполнен с возможностью переключать значок, соответствующий выбранному функциональному элементу в интерфейсе управления, когда электронное устройство находится во включенном состоянии и отображает интерфейс управления, и операция сенсорного управления является третьей операцией; интерфейс управления содержит значок, соответствующий по меньшей мере одному функциональному элементу.

[00106] Третья операция может являться операцией скольжения. Например, интерфейс управления телевизора может отобразить один или несколько значков, и каждый значок соответствует одному функциональному элементу. Эти функциональные элементы могут содержать функциональный элемент поиска пульта дистанционного управления, функциональный элемент настройки громкости, функциональный элемент выбора канала, функционального элемента переключения входного источника, функциональный элемент управления трехмерной моделью, элемент настройки яркости и т.д. Когда телевизор отображает интерфейс управления, и если контроллер распознает, что действие пользователя на сенсорной панели является операцией скольжения, значок выбранного функционального элемента в текущем отображенном интерфейсе управления переключается. Например, функциональный элемент выбора канала переключается на функциональный элемент переключения входного источника.

[00107] Значок, соответствующий функциональному элементу, отображенному в интерфейсе управления, содержит один значок, соответствующий выбранному функциональному элементу. Выбранный функциональный элемент и не выбранный функциональный элемент могут отличаться посредством эффекта отображения. Например, выбранный функциональный элемент имеет самый большой размер, или выбранный функциональный элемент соответствует цветному значку, в то время как не выбранный функциональный элемент соответствует черно-белому значку, или выбранный функциональный элемент отображается с выделением и т.д.

[00108] Когда контроллер переключает значок, соответствующий выбранному функциональному элементу в интерфейсе управления, он также может получить направление скольжения операции скольжения и переключить значок, соответствующий выбранному функциональному элементу, в соответствии с направлением скольжения. Например, значки соответствующих функциональных элементов интерфейса управления телевизора расположены в предопределенном порядке. Когда контроллер распознает, что действие пользователя на сенсорной панели является операцией скольжения по направлению вправо, он переключает значок выбранного функционального элемента интерфейса управления на значок предыдущего функционального элемента. Когда контроллер распознает, что действие пользователя на сенсорной п
