Реферат

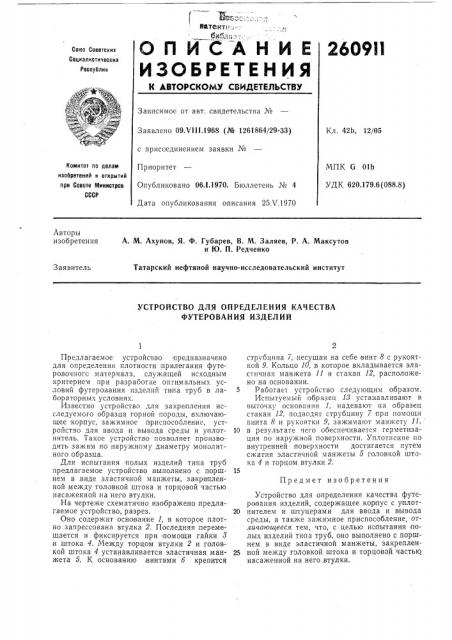

Союз Соеетскии

Социалистическии

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства ¹

Заявлено 09.V111,1968 (№ 1261864/29-33) с присоединением заявки №

Приоритет

Опубликовано 06Л.1970. Бюллетень ¹ 4

Дата опубликования описания 25.V.1970

Кл. 42Ь, 12/05

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК G 01Ь

УДК 620,179.6(088.8) Авторы изобретения

Татарский нефтяной научно-исследовательский институт

Заявитель

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КАЧЕСТВА

ФУТЕРОВАНИЯ ИЗДЕЛИЙ струбцина, несущая на себе винт 8 с рукояткой 9. Кольцо 10, .в которое вкладывается эластичная манжета 11 и стакан 12, расположено на основании.

Работает устройство следующим образом.

Испытуезтый образец 18 устанавливают в выточку основания 1, надевают на образец стакан 12, подводят струбцину 7 прп помощи винта 8 и рукоятки 9, зажимают манжету 11, 10 в результате чего обеспечивается герметизация по наружной поверхности. Уплотненпе по внутренней поверхности достигается путем сжатия эластичной манжеты 5 головкой штока 4 и торцом втулки 2.

Предлагаемое устройство предназначено для определения плотности прилегания футеровочногс материала, служащей исходным критерием при разработке оптимальных условий футерования изделий типа труб в лабор аторных условиях.

Известно устройство для закрепления исследуемого образца горной породы, включающее корпус, зажимное приспособление, устройство для ввода и вывода среды и уплотнитель. Такое устройство позволяет производить зажим по наружному диаметру монолитного образца.

Для испыгания полых изделий типа труб предлагаемое устройство, выполнено с поршнем в,виде эластичной манжеты, закрепленной между головкой штока и торцовой частью насаженной на него втулки.

На чертеже схематично изображено .предлагаемое устройство, разрез.

Оно содержит основание 1, в которое плотно запрессована втулка 2. Последняя .перемещается и фиксируется при помощи гайки 8 и штока 4. Между торцом втулки 2 и головкой штока 4 устанавливается эластичная манжета 5. К основанию винтами 6 крепится

Предмет изобретения

Устройство для определения качества футерования изделий, содержащее кор пус с уплот20 нителем и штуцерами для ввода и вывода среды, а также зажимное приспособление, отличаюи1ееся тем, что, с целью испытания полых изделий типа труб, оно выполнено с поршнем в виде эластичной манжеты, закреплен25 ной между головкой штока и торцовой частью насаженной на него втулки, А. М. Ахунов, Я, Ф. Губарев, В. М. Заляев, P. А. Максутов и Ю. П. Редченко

260911

Составитель Н. Щередина

Редактор В. Ф. Смирягина Техред 3. Н. Тараненко

Корректоры: Е. Ласточкина и В. Петрова

Заказ 1072/7 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
