Реферат

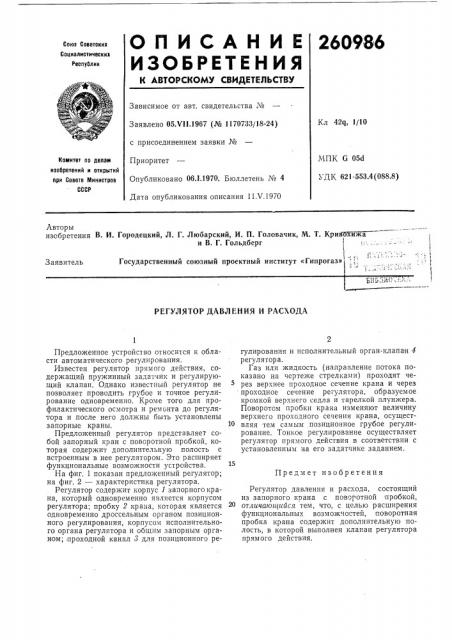

О П И С А Н И Е 260986

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистически»

Республик

Зависимое от авт. свидетельства №

Кл 42q, 1/10

Заявлено 05Х11.1967 (¹ 1170733/18-24) с присоединением заявки №

Приоритет

Опубликовано 06.1.1970. Бюллетень № 4

Дата опубликования описания 11 V.1970

МПК йй 05d

УДК 621-553.4 (088.8) Новтитет по делам изобретений и открытий при Совете Министров

СССР

Авторы иаобретекик В. И. ГоРодецкий, Л. Г. ЛюбаРский, И. П. Головачик, М. Т. !!Pèéééæà и В. Г. Гольдберг ! !

Государственный союзный проектный институт «Гипрогаз»!

1 ! ! к ! !

Заявитель

РЕГУЛЯТОР ДАВЛЕНИЯ И РАСХОДА

Предмет изобретения

Предложенное устройство относится к области автоматического регулирования.

Известен регулятор прямого действия, содержащий пружинный задатчик и регулирующий клапан. Однако известный регулятор не позволяет проводить грубое и точное регулирование одновременно. Кроме того для профилактического осмотра и ремонта до регулятора и после него должны быть установлены запорные краны.

Предложенный регулятор представляет собой запорный кран с поворотной пробкой, которая содержит дополнительную полость с встроенным в нее регулятором. Это расширяет функциональные возможности устройства.

На фиг. 1 показан предложенный регулятор; на фиг. 2 — характеристика регулятора.

Регулятор содержит корпус 1 запорного крана, который одновременно является корпусом регулятора; пробку 2 крапа, которая является одновременно дроссельным органом позиционного регулирования, корпусом исполнительного органа регулятора и общим запорным органом; проходной канал 8 для позиционного регулирования и исполнительный орган-клапан 4 регулятора.

Газ или жидкость (направление потока показано на чертеже стрелками) проходят через верхнее проходное сечение крана и через проходное сечение регулятора, образуемое кромкой верхнего седла и тарелкой плунжера.

Поворотом пробки крана изменяют величину верхнего проходного сечения крана, осуществляя тем самым позиционное грубое регулирование. Тонкое регулирование осуществляет регулятор прямого действия в соответствии с установленным на его задатчике заданием.

Регулятор давления и расхода, состоящий из запорного крана с поворотной пробкой, отличаюшийся тем, что, с целью расширения функциональных возможчостей, !поворотная пробка крана содержит дополнительную полость, в которой выполнен клапан регулятора прямого действия.

260986

Время

Составитель Б. С. Шевченко

Техред 3. Н. Тараненко

Корректор Г, С. Мухина

Редактор Л. А. Утехина

Типография, пр. Сапунова, 2

Заказ 1067/8 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва,, К-35, Раушская наб., д 4/5
