Устройство для ухода за полостью рта

Устройство для ухода за полостью рта

Иллюстрации

Показать все

Реферат

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

Зубные щетки, имеющие компоненты для захватывания, улучшающие удобство для пользователя, известны. В частности, были разработаны известные зубные щетки, в которых участок ручки зубной щетки, который захватывается большим пальцем пользователя, закрыт упругим материалом для обеспечения пользователю комфортного опыта при чистке зубов. Кроме того, разработаны некоторые компоненты для захватывания, включающие в себя имеющиеся на них выступы для дополнительного увеличения удобство при захватывании пользователем, и для уменьшения скольжения при использовании. Однако известные компоненты для захватывания имеют недостатки, касающиеся обеспечения пользователю требуемого тактильного ощущения, которое изменяется при использовании зубной щетки. Таким образом, существует необходимость в улучшенном устройстве для ухода за полостью рта, имеющем компонент для захватывания.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение направлено на устройство для ухода за полостью рта, имеющее усовершенствованную область для захватывания. В одном аспекте устройство для ухода за полостью рта включает в себя ручку и головку. Ручка включает в себя образованное в нем гнездо. По меньшей мере один выступ отходит от дна гнезда. Гнездо заканчивается открытым верхним концом, закрытым компонентом для захватывания, соединенным с ручкой.

В одном варианте осуществления изобретение может представлять собой устройство для ухода за полостью рта, содержащее: удлиненный корпус, проходящий вдоль продольной оси и содержащий головной участок и ручку; гнездо, выполненное в наружной поверхности ручки, при этом гнездо содержит дно и открытый верхний конец; по меньшей мере один чистящий зубы элемент, установленный на головном участке удлиненного корпуса; по меньшей мере один выступ, отходящий от дна гнезда; и компонент для захватывания, содержащий упругую крышку, установленную на ручке удлиненного корпуса, для закрывания открытого верхнего конца гнезда, так что между внутренней поверхностью упругой крышки и дном гнезда образуется пространство.

В другом варианте осуществления изобретение может представлять собой устройство для ухода за полостью рта, содержащее: головку, имеющую по меньшей мере один чистящий зубы элемент; ручку, соединенную с головкой, при этом ручка содержит гнездо, имеющее дно и открытый верхний конец; крышку, соединенную с ручкой, для закрывания открытого верхнего конца гнезда и образования пространства между внутренней поверхностью крышки и дном гнезда, при этом крышка выполнена из упругого материала, а ручка выполнена из жесткого материала; и множество выступов, отходящих от дна гнезда в пространство.

В еще одном варианте осуществления изобретение может представлять собой способ изготовления устройства для ухода за полостью рта, содержащий этапы, на которых: a) образуют из первого материала удлиненный корпус, содержащий ручку и головной участок, при этом ручка содержит гнездо, имеющее дно и открытый верхний конец; b) образуют по меньшей мере один выступ, отходящий вверх от дна гнезда; c) образуют крышку из второго материала; и d) устанавливают крышку на ручку для закрывания открытого верхнего конца гнезда, при этом внутренняя поверхность крышки отделена от дна гнезда пространством.

Дополнительные области применения настоящего изобретения станут очевидны из приведенного в настоящем документе подробного описания. Следует понимать, что подробное описание и конкретные примеры, хотя показывают предпочтительный вариант осуществления изобретения, предназначены только для целей иллюстрации и не предназначены для ограничения объема изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Настоящее изобретение станет более полно понятно из подробного описания и сопроводительных чертежей, на которых:

Фиг. 1 - вид в перспективе устройства для ухода за полостью рта согласно варианту осуществления настоящего изобретения;

Фиг. 2 - вид сзади устройства для ухода за полостью рта, представленного на фиг. 1;

Фиг. 3 - вид спереди устройства для ухода за полостью рта, представленного на фиг. 1;

Фиг. 4 - увеличенное изображение участка ручки устройства для ухода за полостью рта, представленного на фиг. 1, при этом компонент для захватывания отделен от ручки;

Фиг. 5 - вид в перспективе компонента для захватывания, представленного на фиг. 4;

Фиг. 6A - вид в разрезе, выполненном по линии VI-VI, представленном на фиг. 3, в котором упругий элемент компонента для захватывания находится в несжатом состоянии;

Фиг. 6B - вид в разрезе, представленный на фиг. 6A, в котором упругий элемент компонента для захватывания находится в сжатом состоянии;

Фиг. 7A - альтернативный вариант осуществления вида в разрезе, представленного на фиг. 6, в котором упругий элемент компонента для захватывания находится в несжатом состоянии;

Фиг. 7B - вид в разрезе, представленный на фиг. 7A, в котором упругий элемент компонента для захватывания находится в сжатом состоянии;

Фиг. 8 - вид в перспективе удлиненного корпуса устройства для ухода за полостью рта согласно варианту осуществления настоящего изобретения;

Фиг. 9 - вид в перспективе кольцевого ободка компонента для захватывания согласно варианту осуществления настоящего изобретения;

Фиг. 10 - вид в перспективе компонента для захватывания согласно варианту осуществления настоящего изобретения; и

Фиг. 11 - вид в перспективе, иллюстрирующий установку компонента для захватывания, представленного на фиг. 10, в гнезде ручки устройства для ухода за полостью рта.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Нижеследующее описание предпочтительного варианта(ов) осуществления является по сути просто примером и никоим образом не ограничивает изобретение, его применение или использование.

Описание иллюстративных вариантов осуществления согласно принципам настоящего изобретения предназначено для прочтения совместно с сопроводительными чертежами, которые рассматриваются как часть всего описания. В описании примерных вариантов осуществления изобретения, раскрытых в настоящем документе, любая ссылка на направление или ориентацию просто предназначена для удобства описания и не предназначена каким-либо образом ограничивать объем настоящего изобретения. Относительные термины, например, "нижний", "верхний", "горизонтальный", "вертикальный", "над", "под", "вверх", "вниз", "верх", "низ", а также их производные (например, "горизонтально", "вниз", "вверх" и т.д.) следует истолковывать в отношении ориентации так, как описано в дальнейшем или как показано на рассматриваемом чертеже. Эти относительные термины предназначены исключительно для удобства и не требуют, чтобы устройство было сконструировано или функционировало в определенной ориентации, если иное не указано явным образом. Такие термины, как "прикрепленный", "присоединенный", "соединенный", "связанный", "взаимосвязанный", и подобные относятся к взаимоотношению, в котором структурные элементы фиксированы или прикреплены друг к другу либо непосредственно, либо опосредованно через промежуточные структурные элементы, а также к подвижным или жестким соединениям или взаимоотношениям, если иное не описано явным образом. Кроме того, признаки и преимущества изобретения описаны со ссылкой на примерные варианты осуществления, проиллюстрированные в настоящем документе. Соответственно, изобретение явным образом не должно ограничиваться такими примерными вариантами осуществления, иллюстрирующие некоторое возможное сочетание признаков, если они указаны в качестве предпочтительных. Рассмотрение, приведенное в настоящем документе, описывает и иллюстрирует некоторые возможные неограничивающие сочетания признаков, которые могут быть реализованы отдельно или вместе с другим сочетанием признаков. Объем изобретения определяется прилагаемой формулой.

На фиг. 1-3 совместно описано устройство 100 для ухода за полостью рта согласно варианту осуществления настоящего изобретения. В приведенном в качестве примера варианте осуществления устройство 100 для ухода за полостью рта имеет вид ручной зубной щетки. Однако, в некоторых других вариантах осуществления устройство 100 для ухода за полостью рта может принимать могут принимать другой вид, например, электрической зубной щетки, скребка для языка, очистителя мягких тканей и десен, ирригатора, устройства для межзубных промежутков, зубного полира, специально разработанного устройства с ручкой, имеющего зацепляющие зубы элементы или устройства другого типа, которое обычно используется для ухода за полостью рта. Таким образом, следует понимать, что концепции изобретения, рассмотренного в настоящем документе, могут быть применимы к любому типу устройств для ухода за полостью рта, если только определенный тип устройства для ухода за полостью рта не указан в формуле изобретения.

Устройство 100 для ухода за полостью рта в целом включает в себя удлиненный корпус 101, содержащий головной участок 110 и ручку 120. Удлиненный корпус 101 устройства для ухода проходит от проксимального конца 103 к дистальному концу 102 вдоль продольной оси A-A. Ручка 120 представляет собой удлиненную конструкцию, обеспечивающую механизм, посредством которого пользователь может удерживать устройство 100 для ухода за полостью рта и манипулировать им при использовании. Ручка 120 устройства 100 для ухода за полостью рта содержит переходную секцию 121, секцию 122 для захватывания большим пальцем и секцию 123 для захватывания пальцами. Секция 122 для захватывания большим пальцем расположена между переходной секцией 121 и секцией 123 для захватывания пальцами. Кроме того, ручка 120 содержит переднюю поверхность 124 и противоположную заднюю поверхность 125. В некоторых вариантах осуществления передняя поверхность 124 и задняя поверхность 125 совместно образуют наружную поверхность ручки 120 удлиненного корпуса 101.

В приведенном в качестве примера варианте осуществления ручка 120 изображена в общем виде, имеющей различные контуры для удобства пользователя. В частности, в приведенном в качестве примера варианте осуществления секция 122 для захватывания большим пальцем ручки 120 представляет собой самую широкую секцию ручки 120. Таким образом, секция 122 для захватывания большим пальцем имеет ширину, которая больше ширины переходной секции 121 ручки 120 и секции 123 для захватывания пальцами ручки 120. Разумеется, изобретение этим не ограничивается во всех вариантах осуществления и в некоторых других вариантах осуществления секция 122 для захватывания большим пальцем может не иметь большую, чем переходная секция 121 и секция 123 для захватывания пальцами, ширину. Однако ручка 120 может принимать широкое разнообразие форм, контуров и конфигураций, никакие из которых не ограничивают настоящего изобретения, если иное специально не указано в формуле.

В приведенном в качестве примера варианте осуществления ручка 120 удлиненного корпуса 101 выполнена из жесткого пластического материала, например, без ограничения, полимеров и сополимеров этилена, пропилена, бутадиена, виниловых соединений и полиэфиров, например, полиэтилентерефталата. Разумеется, изобретение этим не ограничивается во всех вариантах осуществления и ручка 120 может быть выполнена из упругого материала, например, термопластического эластомера, поверх участков ручки 120 или всей ручки 120, для улучшения захватываемости ручки 120 при использовании. Например, участки ручки 120, которые при использовании обычно захватываются ладонью пользователя, например секция 123 для захватывания пальцами ручки 120, могут быть сформованы поверх термопластическим эластомером или другим упругим материалом для дополнительного увеличения удобства пользователя.

Головной участок 110 удлиненного корпуса 101 соединен с ручкой 120. В приведенном в качестве примера варианте осуществления головной участок 110 устройства 100 для ухода за полостью рта снабжен обобщенным блоком, иллюстрирующим отходящие от него чистящие зубы элементы 111. Имеющаяся конструкция, схема, ориентация и материал чистящих зубы элементов 111 не ограничивает настоящего изобретения, если иное специально не указано в формуле. При использовании в настоящем документе термин "чистящие зубы элементы" используется в общем смысле для обозначения любой конструкции, которая может использоваться для очистки или массажа поверхности полости рта посредством относительного контакта с поверхностью. Обычные примеры "чистящих зубы элементов" включают в себя, без ограничения, пучки щетинок, волокнистые щетинки, волоконные щетинки, нейлоновые щетинки, спиральные щетинки, каучуковые щетинки, эластомерные выступы, гибкие полимерные выступы, их сочетания и/или конструкции, содержащие такие материалы или сочетания. Подходящие эластомерные материалы включают в себя любой биосовместимый упругий материал, подходящий для использования в устройстве для гигиены полости рта. Для обеспечения оптимального комфорта, а также результативной очистки эластомерный материал элементов, зацепляющих зубы или мягкие ткани, имеет твердость, находящуюся в диапазоне A8-A25 твердости по Шору. Одним подходящим эластомерным материалом является стирол-этилен/бутилен-стироловый блок-сополимер (SEBS), производимый кампанией GLS Corporation. Однако могут использоваться SEBS-материалы других производителей или другие материалы, имеющие твердость в пределах и за пределами упомянутого диапазона.

Чистящие зубы элементы 111 по настоящему изобретению могут соединяться с головным участком 110 любым способом, известным из уровня техники. Например, для закрепления чистящих элементов/зацепляющих зубы элементов могут использоваться скобки/якоря, закрепление пучков при формовании (IMT) или метод безъякорной прошивки (AFT). При AFT пластина или мембрана прикрепляется к чистящей головке, например, посредством ультразвуковой сварки. Щетинки проходят через пластину или мембрану. Свободные концы щетинок на одной стороне пластины или мембраны выполняют очищающую функцию. Концы щетинок на другой стороне пластины или мембраны сплавляются вместе посредством нагревания для фиксации на месте. В широком практическом применении изобретения может использоваться любая подходящая форма чистящих элементов. Альтернативно, щетинки могут устанавливаться на щетиночные блоки или секции путем прохождения через подходящие проемы в щетиночных блоках так, что основание щетинок устанавливается внутри или под щетиночным блоком.

В некоторых вариантах осуществления головной участок 110 может также включать в себя очиститель мягких тканей, соединенный с его задней поверхностью или расположенный на ней. Пример подходящего очистителя мягких тканей, который может использоваться с настоящим изобретением и располагаться на задней поверхности головного участка 110, раскрыт в патенте США № 7,143,462, выданном 5 декабря 2006 года подателю настоящей заявки, содержание которого полностью включено в настоящий документ посредством ссылки. В некоторых других вариантах осуществления очиститель мягких тканей может включать в себя выступы, которые могут принимать вид удлиненных ребер, шишечек или представлять собой сочетания этих вариантов. Разумеется, изобретение этим не ограничивается и в некоторых вариантах осуществления устройство 100 для ухода за полостью рта может не включать в себя никакого очистителя мягких тканей.

В приведенном в качестве примера варианте осуществления головной участок 110 выполнен единым целым с ручкой 120 как единая целостная конструкция, с использованием формования, фрезерования, механической обработки или другого подходящего процесса. Однако в других вариантах осуществления ручка 120 и головной участок 110 могут быть выполнены как отдельные компоненты, которые функционально соединяются на более поздней стадии процесса изготовления посредством любого подходящего способа, известного из уровня техники, включающего в себя, без ограничения, термосварку или ультразвуковую сварку, плотную посадку, соединительную втулку, резьбовое зацепление, адгезию или фиксаторы.

Компонент 130 для захватывания соединен с ручкой 120 в секции 122 для захватывания большим пальцем ручки 120 на передней поверхности 124 ручки 120. Компонент 130 для захватывания увеличивает удобство пользователя при захватывании устройства 100 для ухода за полостью рта. В приведенном в качестве примера варианте осуществления задняя поверхность 125 ручки 120 представляет собой единую и непрерывную поверхность, которая лишена компонента для захватывания. Разумеется, изобретение этим не ограничивается и в некоторых вариантах осуществления компонент для захватывания, например, сформованный поверх слой эластомерного материала, может обеспечиваться на задней поверхности 125 ручки 120. Кроме того, хотя изобретение проиллюстрировано и описано в настоящем документе имеющим компонент 130 для захватывания, расположенный только на передней поверхности 124 ручки 120, изобретение этим не ограничивается и компонент 130 для захватывания может располагаться на задней поверхности 125 ручки 120 в дополнение или вместо расположения на передней поверхности 124 ручки 120. Таким образом, в некоторых вариантах осуществления может иметься компонент для захватывания на задней поверхности 125 ручки 120, а не на передней поверхности 124 ручки 120. Таким образом, компонент 130 для захватывания может рассматриваться как расположенный на наружной поверхности ручки 120. В других вариантах осуществления может иметься первый компонент для захватывания (то есть, компонент 130 для захватывания) на передней поверхности 124 ручки 120, и второй компонент для захватывания (не проиллюстрирован) на задней поверхности 125 ручки 120. В некоторых вариантах осуществления передняя и задняя поверхности 124, 125 могут представлять собой просто первую и вторую поверхности, без какой-либо определенной привязки к передней и задней поверхностям.

Компонент 130 для захватывания имеет переднюю, или наружную, поверхность 131, и множество элементов 132 тактильного взаимодействия выступающих из наружной поверхности 131. Элементы 132 тактильного взаимодействия улучшают захватываемость пользователем ручки 120 удлиненного корпуса 101. Наружная поверхность 131 компонента 130 для захватывания образует непрерывную поверхность с передней поверхностью 124 ручки 120. В приведенном в качестве примера варианте осуществления элементы 132 тактильного взаимодействия компонента 130 для захватывания имеют форму столбчатых выступов, отходящих от наружной поверхности 131 компонента 130 для захватывания. Однако изобретение этим не ограничивается во всех вариантах осуществления и элементы 132 тактильного взаимодействия могут иметь вид шишечек, удлиненных ребер или сочетаний этих элементов. Кроме того, существующее число, размер и форма элементов 132 тактильного взаимодействия не ограничивают настоящее изобретение во всех вариантах осуществления, если иное не указано в формуле. В других вариантах осуществления элементы 132 тактильного взаимодействия могут быть исключены вообще и наружные поверхности 131 компонента 130 для захватывания могут быть гладкими и без выступов.

В варианте осуществления, приведенном в качестве примера на фиг. 1-3, компонент 130 для захватывания содержит кольцевой ободок 133 и упругую крышку 134. В некоторых приведенных в качестве примера вариантах осуществления упругая крышка 134 представляет собой упругую мембрану и выполнена из упругого материала, например, термопластического эластомера, полученного посредством литьевого формования. Однако изобретение этим не ограничивается и упругая крышка 134 может быть выполнена из других аналогичных материалов, используемых в продуктах для ухода за полостью рта. Как станет понятно из нижеприведенного описания, в приведенном в качестве примера варианте осуществления кольцевой ободок 133 обеспечивает механизм, посредством которого компонент 130 для захватывания устанавливается на ручку 120 удлиненного корпуса 101. Кольцевой ободок 133 соединен с ручкой 120 заподлицо с передней поверхностью 124 ручки 120. Однако в других вариантах осуществления компонент 130 для захватывания может устанавливаться на ручке 120 посредством прямого соединения упругой крышки 134 с ручкой 120. В таких вариантах осуществления (примеры которых более подробно рассмотрены ниже) компонент 130 для захватывания может включать в себя только упругую крышку 134, а кольцевой ободок 133 может быть исключен. Кроме того, в приведенных в качестве примера вариантах осуществления упругая крышка 134 является непроницаемой, что при соединении компонента для захватывания с ручкой 120, под упругой крышкой 134 образуется воздухонепроницаемый карман.

На фиг. 4 и 5 совместно дополнительно описано устройство 100 для ухода за полостью рта. На фиг. 4 и 5 проиллюстрирован компонент 130 для захватывания, имеющий кольцевой ободок 133 и упругую крышку 134. Ручка 120 содержит образованное в ней гнездо 199. В частности, в приведенном в качестве примера варианте осуществления гнездо 199 образовано в передней поверхности 124 ручки 120. Разумеется, изобретение этим не ограничивается и в других вариантах осуществления гнездо 199 может быть образовано в задней поверхности 125 ручки 120. Таким образом, для целей изобретения гнездо 199 может рассматриваться выполненным в наружной поверхности ручки 120.

В приведенном в качестве примера варианте осуществления гнездо 199 представляет собой овальной формы вдавленность, образованную в секции 122 для захватывания большим пальцем ручки 120, которая заканчивается открытым верхним концом 151 в передней поверхности 124 ручки 120. Открытый верхний конец 151 обеспечивает проход в гнездо 199 от передней поверхности 124 ручки 120. В других вариантах осуществления гнездо 199 может быть образовано в секции 122 для захватывания большим пальцем ручки 120 и заканчиваться открытым верхним концом, образованным в задней поверхности 125 ручки 120. Кроме того, хотя гнездо проиллюстрировано имеющим овальную форму, изобретение этим не ограничивается, и гнездо 199 может принимать любую требуемую форму, например, квадратную, прямоугольную, треугольную или любую другую многоугольную форму. Гнездо 199 образовано внутренней поверхностью 155 ручки 120, при этом внутренняя поверхность 155 ручки 120 образует вертикальную периметрическую стенку, окружающую и ограничивающую гнездо 199.

В приведенном в качестве примера варианте осуществления гнездо 199 содержит дно 198, образующее нижнюю границу гнезда 199. Как описано выше, в приведенном в качестве примера варианте осуществления имеется только одно гнездо 199, расположенное на передней поверхности 124 ручки 120, а задняя поверхность 125 ручки 120 не имеет гнезда или проема. Однако изобретение этим не ограничивается во всех вариантах осуществления, и в других вариантах осуществления гнезда могут иметься и на передней, и на задней поверхностях 124, 125 ручки 120, при этом между двумя гнездами расположена панель (то есть дно).

По меньшей мере один выступ 140 отходит от дна 198 гнезда 199. В частности, выступ 140 отходит вверх от дна 198 гнезда 199 к открытому верхнему концу 151. В приведенном в качестве примера варианте осуществления проиллюстрировано множество выступов 140, отходящих вверх от дна 198 гнезда 199. Изобретение не ограничивается определенным числом выступов 140 или схемой расположения выступов 140 во всех вариантах осуществления. Каждый из выступов 140 имеет столбчатую форму и круглую форму поперечного сечения. Кроме того, высота каждого из выступов 140, отходящих от дна 198 гнезда 199 к свободному концу 141 выступов 140, больше ширины или диаметра выступов 140. Однако в других вариантах осуществления в зависимости от размеров гнезда 199, выступы 140 могут иметь ширину или диаметр, которые больше их высоты. Как более подробно рассмотрено ниже со ссылкой на фиг. 6A и 6B, выступы 140 обеспечивают пользователю тактильное ощущение при использовании устройства 100 для ухода за полостью рта пользователем, сжимающим компонент 130 для захватывания до контакта с выступами 140.

Кольцевой ободок 133 компонента 130 для захватывания содержит внутреннюю поверхность 136, которая ограничивает центральный проем 138 и наружную поверхность 137. Наружная поверхность 137 кольцевого ободка 133 соответствует по размеру и форме внутренней поверхности 155 ручки 120, которая образует гнездо 199. Упругая крышка 134 компонента 130 для захватывания устанавливается на кольцевой ободок 133 компонента 130 для захватывания для закрывания центрального проема 138 кольцевого ободка 133 компонента 130 для захватывания. В частности, упругая крышка 134 сформована на внутреннюю поверхность 136 кольцевого ободка 133, при этом наружная поверхность 137 кольцевого ободка 133 не имеет первой упругой крышки 134. Разумеется, в некоторых других вариантах осуществления упругая крышка 134 может заходить на наружную поверхность 137 кольцевого ободка 133.

Как описано выше, упругая крышка 134 закрывает или вмещает центральный проем 138 кольцевого ободка 133 компонента 130 для захватывания. Кольцевой ободок 133 представляет собой просто кольцо, которое открывается на его противоположных верхнем и нижнем концах проходом (то есть центральным проемом 138), проходящим между ними. Упругая крышка 134 окружает один проемов на одном из верхнего или нижнего концов кольцевого ободка 133, таким образом, полностью закрывая этот проем. Однако кольцевой ободок 133 остается открытым на своем противоположном конце. За счет окружения одного из проемов на верхнем или нижнем концах кольцевого ободка 133 упругая крышка 134 закрывает центральный проем 138. Кроме того, в приведенном в качестве примера варианте осуществления упругая крышка 134 является непроницаемой для недопущения прохождения через нее воздуха.

Упругая крышка 134 компонента 130 для захватывания выполнена из упругого материала, например, термопластического эластомера. Кроме того, кольцевой ободок 133 компонента 130 для захватывания выполнен из жесткого материала, например, жесткого пластика. В некотором варианте осуществления материал, образующий кольцевой ободок 133 компонента 130 для захватывания, может представлять собой тот же материал, который образует ручку 120 (и головной участок 110) удлиненного корпуса 101, рассмотренного выше.

Однако следует понимать, что кольцевой ободок 133 компонента 130 для захватывания может не быть жестким, несмотря на то, что он выполнен из жесткого материала, благодаря форме и толщине кольцевого ободка 133. В частности, кольцевой ободок 133 выполнен из относительно тонкого куска жесткого материала, что может придавать кольцевому ободку 133 некоторую гибкость, несмотря на изготовление его из жесткого материала. Кроме того, в приведенных в качестве примера вариантах осуществления кольцевой ободок 133 имеет овальную форму. Однако изобретение не ограничивается конкретной формой кольцевого ободка 133, и кольцевой ободок 133 может принимать любую другую многоугольную или замкнутую геометрическую форму. Кроме того, в других вариантах осуществления кольцевой ободок 133 необязательно должен иметь замкнутую геометрию. В приведенном в качестве примера варианте осуществления форма кольцевого ободка 133 компонента 130 для захватывания соответствует форме открытого верхнего конца 151 гнезда 199, образованного в ручке 120.

В приведенном в качестве примера варианте осуществления наружная поверхность 131 упругой крышки 134 компонента 130 для захватывания является куполообразной и выступает из верхнего края 139 кольцевого ободка 133. Разумеется, изобретение этим не ограничивается во всех вариантах осуществления, и в некоторых других вариантах осуществления наружная поверхность 131 упругой крышки 134 компонента 130 для захватывания может располагаться заподлицо с верхним краем 139 кольцевого ободка 133.

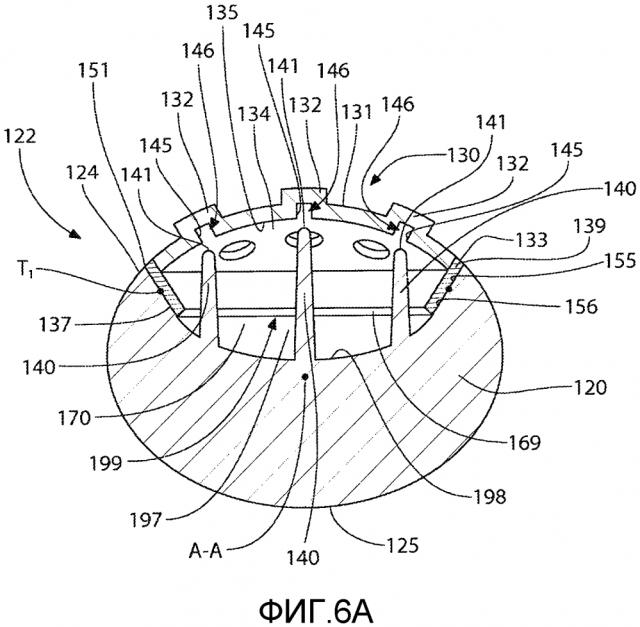

На фиг. 6A и 6B совместно дополнительно описано изобретение. Вид в поперечном разрезе, изображенный на. 6A и 6B, выполнен по линии VI-VI, представленной на фиг. 3. Фиг. 6A иллюстрирует компонент 130 для захватывания, когда не прикладывается силы к наружной поверхности 131 упругой крышки 134 компонента 130 для захватывания, так, что компонент 130 для захватывания (и, в частности, упругая крышка 134 компонента 130 для захватывания) находится в своем исходном состоянии. В частности, на фиг. 6A упругая крышка 134 компонента 130 для захватывания находится в своем смещенном несжатом состоянии. На фиг. 6B проиллюстрирован компонент 130 для захватывания при приложении силы F к наружной поверхности 131 упругой крышки 134 компонента 130 для захватывания. При приложении силы F к наружной поверхности 131 упругой крышки 134 компонента 130 для захватывания упругая крышка 134 компонента 130 для захватывания приходит в сжатое состояние. Когда упругая крышка 134 сжата, упругая крышка 134 контактирует с одним или более из множества выступов 140. Кроме того, при прекращении приложения силы F к наружной поверхности 131 упругой крышки 134 компонента 130 для захватывания упругая крышка 134 компонента 130 для захватывания смещается обратно в несжатое состояние, проиллюстрированное на фиг. 6A. Таким образом, упругая крышка 134 самосмещается в несжатое состояние при отсутствии приложения силы к наружной поверхности 131 упругой крышки 134. По существу, упругая крышка 134 может рассматриваться как пружиноподобная мембрана.

Компонент 130 для захватывания содержит кольцевой ободок 133 и первую упругую крышку 134. Наружная поверхность 131 первой упругой крышки 134 представляет собой куполообразную наружную поверхность, выступающую из верхнего края 139 кольцевого ободка 133. Верхний край 139 кольцевого ободка 133 и куполообразная наружная поверхность 131 первой упругой крышки 134 образуют непрерывную и гладкую поверхность с передней поверхностью 124 ручки 120.

Как рассмотрено выше, кольцевой ободок 133 выполнен из жесткого материала, а упругая крышка 134 выполнена из упругого материала. При выполнении компонента 130 для захватывания упругая крышка 134 формуется на кольцевой ободок 133, например, посредством литьевого формования. В приведенном в качестве примера варианте осуществления упругая крышка 134 формуется на верхние участки кольцевого ободка 133, при этом нижние участки кольцевого ободка 133 остаются свободными от упругой крышки 134. Это происходит благодаря тому, что упругая крышка 134 сформована в виде тонкой упругой мембраны, имеющей толщину меньшую, чем высота кольцевого ободка 133 (высота кольцевого ободка 133, проходящая от нижнего края 169 кольцевого ободка 133 к верхнему краю 139 кольцевого ободка 133). Разумеется, изобретение этим не ограничивается во всех вариантах осуществления, и в некоторых других вариантах осуществления упругая крышка 134 может закрывать всю внутреннюю поверхность 136 кольцевого ободка 133.

В приведенном в качестве примера варианте осуществления наружная поверхность 137 кольцевого ободка 133 является сужающейся. Кроме того, внутренняя поверхность 155 ручки 120, образующая гнездо 199, содержит сужающуюся боковую стенку 156. При использовании в настоящем документе со ссылкой на боковую стенку 156 термин "сужающийся" просто указывает, что стенка наклонена наружу, при этом расстояние от дна 198 гнезда 199 таково, что расстояние между противоположными сторонами сужающейся боковой стенки 156 увеличивается в направлении от дна 198 гнезда 199 к открытому верхнему концу 151. Сужение боковых стенок и кольцевого ободка 133 увеличивает устойчивость компонента 130 для захватывания в гнезде 199 посредством увеличения прикрепления между кольцевым ободком 133 компонента 130 для захватывания и внутренней поверхностью 155 ручки 120.

В приведенном в качестве примера варианте осуществления сужающаяся наружная поверхность 137 кольцевого ободка 133 упирается в сужающуюся боковую стенку 156 гнезда 199. Кроме того, в приведенном в качестве примера варианте осуществления наружная поверхность 137 кольцевого ободка 133 термически сплавлена в точке T_l, например, посредством ультразвуковой сварки или иным способом, с сужающейся боковой стенкой 156 гнезда 199. Кольцевая контактная поверхность образована в точке T₁ между кольцевым ободком 133 и сужающейся боковой стенкой 156 гнезда 199, таким образом, формируя герметичное уплотнение вдоль кольцевой контактной поверхности так, что под упругой крышкой 134 образуется воздухонепроницаемый карман 170, в частности, между упругой крышкой 134 и дном 198 гнезда 199. Таким образом, компонент 130 для захватывания устанавливается в гнезде 199 и закрывания открытый верхний конец 151 на передней поверхности 124 ручки 120. Следует понимать, что хотя компонент 130 для захватывания описан установленным в гнезде 199, это включает в себя случаи, в которых по меньшей мере участок компонента 130 для захватывания расположен в гнезде 199, а другой участок компонента 130 для захватывания выступает из гнезда 199. В другом варианте осуществления кольцевой ободок 133 включает в себя деталь для направления энергии по всему периметру с целью облегчения ультразвуковой сварки, для соединения, таким образом, кольцевого ободка 133 с корпусом, и создания воздухонепроницаемого кармана между упругой крышкой 134 и жесткой ручкой.

Как рассмотрено выше, в приведенном в качестве примера варианте осуществления кольцевой ободок 133 компонента 130 для захватывания термически сплавлен с сужающейся боковой стенкой 156 гнезда 199. Однако изобретение этим не ограничивается во всех вариантах осуществления, и в некоторых других вариантах осуществления установка компонента 130 для захватывания в гнездо 199 может выполняться посредством плотной посадки или посадки с натягом, соединительной втулки, резьбового зацепления, адгезии, фиксаторов или любых других известных способов.

Кроме того, в некоторых вариантах осуществления, в которых компонент 130 для захватывания включает в себя кольцевой ободок 133 и упругую крышку 134, ручка 120 может включать в себя плечо, а кольцевой ободок 133 может включать в себя фланец, так, что взаимодействие между фланцем кольцевого ободка 133 и плечом ручки 120 облегчает соединение компонента 130 для захватывания с ручкой 120. В таком варианте осуществления после расположения компонента 130 для захватывания в гнезде 199, как описано выше, кольцевой ободок 133 термически сплавляется с ручкой 120 с использованием способов, описанных выше в настоящем документе.

В некоторых вариантах осуществления компонент 130 для захватывания может не включать в себя кольцевой ободок, так, что упругая крышка 134 компонента для захватывания может быть сформована непосредственно на ручку 120. В частности, в некоторых вариантах осуществления кольцевой ободок 133 может быть исключен, а упругая крышка 134 может соединяться непосредственно с внутренней поверхностью 155, образующей гнездо 199. Такое непосредственное соединение между упругой крышкой 134 и внутренней поверхностью 155 может выполняться посредством литьевого формования упругой крышки 134 на внутреннюю поверхность 155. В некоторых таких вариантах осуществления внутренняя поверхность 155 может содержать выступ, отходящий от нее наружу. Выступ обеспечивает механизм для улучшения фиксации упругой крышки 134 к ручке 120. Выступ может представлять собой кольцевой выступ или один или более изолированных выступов, отходящих от внутренней поверхности 155 ручки 120 внутрь к гнезду 199. Кроме того, в других вариантах осуществления выступ может вообще быть исключен и упругая крышка 134 может быть сформована литьевым формованием непосредственно на плоскую, гладкую внутреннюю поверхность 155 ручки 120. В других вариантах осуществления выступ может быть заменен углублением или щелью, выполненными во внутренней поверхности 155 ручки 120, для втекания упругого материала упругой крышки 134 внутрь при формовании упругой крышки 134 на ручку 120. Разумеется, в других вариантах осуществления внутренняя поверхность 155 ручки 120 может не включать в себя выступа или углубления, а упругая крышка 134 компонента 130 для захватывания может быть сформована на внутреннюю поверхность 155 ручки 120 с использованием способов, известных специалистам в данной области техники, включающих в себя способы литьевого формования, описанные выше в настоящем документе.

Таким образом, используя вышеприведенные элементы, компонент 130 для захватывания может соединяться с ручкой 120 без использования кольцевого ободка 133. Благодаря отсутствию кольцевого ободка упругая крышка 134 компонента 130 для захватывания может устанавливаться непосредственно на ручку 120. В таких вариантах осуществления выступ или углубление обеспечивает поверхность
