Реферат

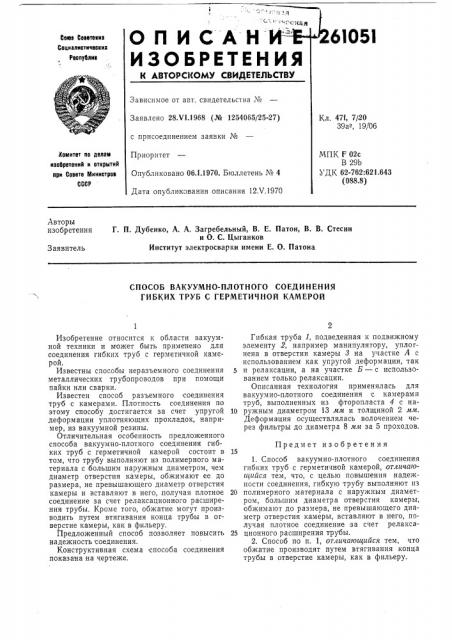

OllHCAH

ИЗОБРЕТЕН

К АВТОРСИОМУ СВИДЕТЕЛЬ

6105!

Союз Соеетекик

Социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 28.Ч1.1968 (№ 1254065/25-2 с присоединением заявки ¹

Приоритет

Опубликовано 06.!.1970. Бюллетень Ъ

Дата опубликования описания 12.V.1

47f, 7/20

39а2, 19/Об

Хомитет по делам изобретений и открытий лри Совете Министров

СССР

ПК F 02с

В 29Ь

К 62-76l2:621.643 (088.8) Авторы изобретения

Г. П. Дубенко, А. А. Загребельный, В. E Патон, В, В. Стесин и О. С. Цыганков

Институт электросварки имени Е. О. Патона

Заявитель

СПОСОБ ВАКУУМНО-ПЛОТНОГО СОЕДИНЕНИЯ

ГИБКИХ ТРУБ С ГЕРМЕТИЧНОЙ КАМЕРОЙ

Изобретение относится к области вакуумной техники и может быть применено для соединения гибких труб с герметичной камеройй.

Известны способы неразъемного соединения металлических трубопроводов при помощи пайки или сварки.

Известен способ разъемного соединения труб с камерами. Плотность соединения по этому способу достигается за счет упругой деформации уплотняющих прокладок, например, из вакуумной резины.

Отличительная особенность предложенного способа вакуумно-плотного соединения гибких труб с герметичной камерой состоит в том, что трубу выполняют из полимерного материала с большим наружным диаметром, чем диаметр отверстия камеры, обжимают ее до размера, не превышающего диаметр отверстия камеры и вставляют в него,,получая плотное соединение за счет релаксационного расширения трубы. Кроме того, обжатие могут производить путем втягивания конца трубы в огверстие камеры, как в фильеру.

Предложенный способ позволяет повысить надежность соединения.

Конструктивная схема способа соединения показана на чертеже.

Гибкая труба 1, подведенная к подвижному элементу 2, например манипулятору, уплогнена в отверстии камеры 8 на участке А с использованием как упругой деформации, так и релаксации, а на участке Б — с использованием только релаксации.

Описанная технология применялась для вакуумно-плотного соединения с камерами труб, выполненных из фторопласта 4 с на10 ружным диаметром 13 мм и толщиной 2 мм.

Деформация осуществлялась волочением через фильтры до диаметра 8 мм за 5 проходов.

Предмет изобретения

1. Способ вакуумно-плотного соединения гибких труб с герметичной камерой,,отличаюи1ийся тем, что, с целью повышения надежности соединения, гибкую трубу выполняют из

20 полимерного материала с наружным диаметром, большим диаметра отверстия камеры, обжимают до размера, не превышающего диаметр отверстия камеры, вставляют в него, получая плотное соединение за счет релакса25 ционного расширения трубы.

2. Способ по п. 1, отличающийся тем, что обжатие производят путем втягивания конца трубы в отверстие камеры, как в фильеру.

Ф

26)О51
