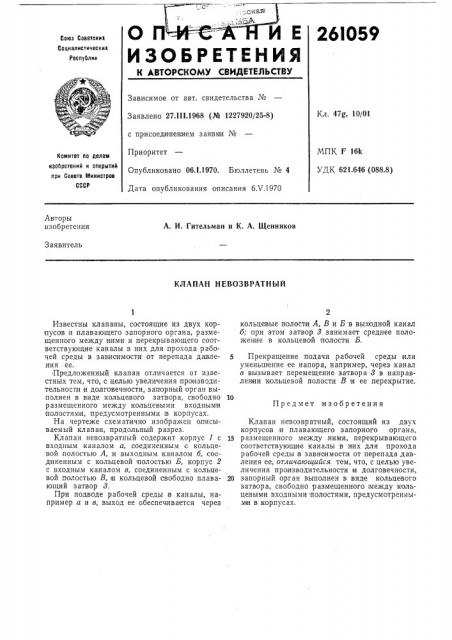

о и»эЯ

ОП -- ИЕ

ИЗОБРЕТЕНИЯ

26I059

Свез Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 27Л1!.1968 (№ 1227920/25-8) с присоединением заявии №

Приоритет

Опубликовано 06.1.1970. Бюллетень № 4

Дата опубликования описания 6.V.1970

Кл. 47g, 10/01

МПК F 16k

УДК 621.646 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. И. Гительман и К. А. Щенников

Заявитель

КЛАПАН НЕВОЗВРАТНЫЙ

Известны клапаны, состоящие из двух корпусов и плавающего запорного органа, размещенного между ними и перекрывающего соответствующие каналы в них для .прохода раоочей среды в зависимости от перепада давления ее.

Предложенный клапан отличается от известных тем, что, с целью увеличения про изводительности и долговечности, запорный орган выполнен в виде кольцевого затвора, свободно размещенного между кольцевыми входными полостями, предусмотренными в корпусах.

На чертеже схематично изображен описываемый клапан, продольный разрез.

Клапан невозвратный содержит корпус I c входным каналом а, соединенным с кольцевой полостью А, и выходным каналом б, соединенным с кольцевой полостью Б, корпус 2 с входным каналом в, соединенным с кольцевой полостью В, и кольцевой свободно плавающий затвор 8.

При подводе рабочей среды в каналы, например а и в, выход ее обеспечивается через кольцевые полости А, В и Б в выходной канал б; при этом затвор 8 занимает среднее положеноте в кольцевой полости Б.

5 Прекращение подачи, рабочей среды или уменьшение ее напора, например, через канал в вызывает перемещение затвора 8 в направлен ни кольцевой полости В и ее перекрытие, Предмет изобретения

Клапан невозвратный, состоящий из двух корпусов и плавающего запорного органа, 1S р азмещенного между ними, перекрывающего соответствующие каналы в и их для прохода рабочей среды,в зависимости от перепада давления ее, отличающийся тем, что, с целью увеличения производительности и долговечности, 20 запорный орган выполнен в виде кольцевого затвора, свободно размещенного:между кольцевыми входными полостями, предусмотренным и в корпусах, 261059

/ A

Составитель Е. Анкудинова

Редактор Г. Гончарова Техред А. А. Камышникова Корректор Н. Л. Митрохина

Заказ 1022/10 Тираж 499 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва )K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
