Индикатор положения для трехмерного дисплея

Индикатор положения для трехмерного дисплея

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Изобретение относится к устройству и способу для обработки данных трехмерного изображения. Изобретение дополнительно относится к данным трехмерного изображения, запоминающей среде, которая содержит данные трехмерного изображения, и компьютерной программе для обработки данных трехмерного изображения.

Трехмерные дисплеи (трехмерные устройства отображения) и, в частности, телевизоры, оборудованные трехмерными дисплеями, обретают возрастающую популярность среди потребителей, поскольку они предоставляют зрителю стереоскопическое восприятие глубины. С этой целью так называемые автостереоскопические трехмерные дисплеи содержат оптические компоненты, например, линзовую матрицу лентикулярных линз, для предоставления конуса просмотра, который содержит по меньшей мере левый вид и правый вид сцены. Это позволяет зрителю видеть отличающееся изображение каждым глазом, когда он расположен соответственно в пределах конуса просмотра.

Определенные автостереоскопические дисплеи, иногда обозначаемые как автомультископические дисплеи, предоставляют множество видов одной и той же сцены вместо только левого и правого вида. Это позволяет зрителю занимать множество положений в конусе просмотра, т.е., перемещаться влево и вправо перед дисплеем, при этом все еще достигая стереоскопического восприятия сцены.

Однако не все положения, занимаемые зрителем, в равной мере подходят для получения стереоскопического восприятия сцены. В частности, когда дисплей устроен для повторения конуса просмотра в виде серии конусов просмотра, зритель может быть расположен так, что, например, левый глаз воспринимает наиболее удаленный от центра правый вид заданного конуса просмотра, а правый глаз воспринимает наиболее удаленный от центра левый вид смежного конуса просмотра. В таком положении просмотра зритель достигает так называемого псевдоскопического восприятия сцены, в котором сцена часто кажется имеющей глубину, но при этом она является неправильной. Известно, что псевдоскопическое восприятие вызывает головные боли и другие симптомы зрительной нагрузки.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Несмотря на указанную выше зрительную нагрузку, обусловленную псевдоскопическим восприятием, зрителю не всегда очевидно, что он расположен в псевдоскопическом положении просмотра.

В US 6055013 раскрыт автостереоскопический дисплей, предоставляющий четыре вида в каждой доле, т.е. в каждом конусе просмотра. Указано, что наблюдатель имеет широкий диапазон свободы просмотра в отношении псевдоскопических положений просмотра, присутствующих на границах между смежными долями. Проиллюстрирован способ предоставления наблюдателю визуальной индикации псевдоскопических положений. С этой целью параллаксная оптика устроена для того, чтобы обеспечивать индикацию в центральной доле, которая является темной, тогда как индикация в смежных долях является яркой. Тогда следующие доли снова являются темными, и так далее. Таким образом, в псевдоскопических положениях просмотра по меньшей мере один глаз наблюдателя видит не черную индикацию положения.

Способ по US 6055013, таким образом, позволяет наблюдателю проводить различия между желаемыми стереоскопическими положениями просмотра и нежелательными псевдоскопическими положениями просмотра.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Проблема указанного выше способа состоит в том, что он не подходит для предоставления зрителю возможности проводить различия между стереоскопическими положениями просмотра в пределах конуса просмотра.

Цель изобретения состоит в том, чтобы предоставить устройство, данные трехмерного изображения и способ для предоставления зрителю возможности проводить различия между стереоскопическими положениями просмотра в пределах конуса просмотра.

В соответствии с изобретением, эту цель достигают тем, что предоставляют устройство для обработки данных трехмерного изображения для отображения на трехмерном дисплее, трехмерный дисплей устроен для смежного испускания, в конусе просмотра, серии видов данных трехмерного изображения, серия видов делает возможным автостереоскопический просмотр данных трехмерного изображения из множества положений просмотра в конусе просмотра зрителем, который воспринимает два различных вида из серии видов, и устройство, которое содержит генератор индикатора, выполненный с возможностью создания графической формы в данных трехмерного изображения для предоставления, во время отображения на трехмерном дисплее, зрителю индикатора положения, который графически представляет относительное положение двух различных видов из серии видов внутри серии видов.

В дополнительном аспекте изобретения данные трехмерного изображения предоставляют для отображения на трехмерном дисплее, трехмерный дисплей устроен для смежного испускания, в конусе просмотра, серии видов данных трехмерного изображения, серия видов делает возможным автостереоскопический просмотр данных трехмерного изображения из множества положений просмотра в конусе просмотра зрителем, который воспринимает два различных вида из серии видов, и данные трехмерного изображения содержат графическую форму для предоставления, во время отображения на трехмерном дисплее, зрителю индикатора положения, который графически представляет относительное положение двух различных видов из серии видов в пределах серии видов.

В дополнительном аспекте изобретения предоставлен способ обработки данных трехмерного изображения для отображения на трехмерном дисплее, трехмерный дисплей устроен для смежного испускания, в конусе просмотра, серии видов данных трехмерного изображения, серия видов делает возможным автостереоскопический просмотр данных трехмерного изображения из множества положений просмотра в конусе просмотра зрителем, который воспринимает два различных вида из серии видов, и способ включает создание графической формы в данных трехмерного изображения для предоставления, во время отображения на трехмерном дисплее, зрителю индикатора положения, который графически представляет относительное положение двух различных видов из серии видов в пределах серии видов.

В дополнительном аспекте изобретения предоставлена компьютерная программа, которая содержит инструкции для управления процессорной системой для того, чтобы осуществлять изложенный способ, компьютерную программу реализуют на машиночитаемом носителе.

В соответствии с изобретением, данные трехмерного изображения, которые обрабатывают, можно отображать на трехмерном дисплее, который испускает серию видов данных трехмерного изображения, т.е., на автостереоскопическом трехмерном дисплее с множеством положений просмотра. По существу, данные трехмерного изображения могут представлять собой так называемые данные изображения с множеством положений просмотра, которые содержат данные изображения для каждого вида. Такие данные трехмерного изображения можно непосредственно отображать на автостереоскопическом дисплее с множеством положений просмотра. Альтернативно, данные трехмерного изображения могут представлять собой данные стереоизображения, которые содержат данные изображения для левого вида и правого вида, или данные двухмерного изображения плюс данные глубины. Такие данные трехмерного изображения могут требовать обработки для того, чтобы получить серию видов. С этой целью, в трехмерном дисплее можно использовать так называемую интерполяцию видов в случае данных стереоизображения или так называемого рендеринга вида в случае данных двухмерного изображения плюс данные глубины. Следует принимать во внимание, что указанные выше способы известны из области обработки трехмерных изображений/видео и, в частности, из области перекодирования трехмерных изображений/видео.

Трехмерный дисплей испускает серию видов в форме конуса просмотра, т.е., в виде последовательности видов, которые исходят от плоскости отображения трехмерного дисплея, т.е., одной плоскости, образованной светоиспускающей поверхностью трехмерного дисплея, в форме конуса. Например, конус просмотра автостереоскопического трехмерного дисплея с пятью положениями просмотра может содержать наиболее удаленный от центра левый вид, промежуточный левый вид, средний вид, промежуточный правый вид и наиболее удаленный от центра правый вид. Зритель получает стереоскопический просмотр данных трехмерного изображения, когда расположен в положении просмотра, где воспринимает два различных вида из серии видов, например, когда воспринимает наиболее удаленный от центра левый вид левым глазом и промежуточный левый вид правым глазом, или средний вид левым глазом и промежуточный правый вид правым глазом. В целом, два различных вида из серии видов могут представлять собой два смежных вида. Таким образом, трехмерный дисплей предусматривает стереоскопическое отображение для множества положений просмотра.

Устройство содержит генератор индикатора, который обрабатывает данные трехмерного изображения для того, чтобы создавать графическую форму в данных трехмерного изображения. Графическая форма представляет собой нарисованный или написанный элемент, который имеет определенный пространственный атрибут, такой как определенная ориентация или определенное пространственное расположение. Графическую форму создают в данных трехмерного изображения и, по существу, она становится частью данных трехмерного изображения. Графическую форму располагают для предоставления, когда отображают в качестве части данных трехмерного изображения на трехмерном дисплее, индикатора положения зрителю, который воспринимает два различных вида из серии видов. По существу, графическая форма предоставляет индикатор положения по меньшей мере в одном из двух различных видов. Кроме того, графическая форма предоставляет графическое представление относительного положения двух различных видов в пределах серии видов в качестве индикатора положения. По существу, индикатор положения может указывать, например, на то, что два различных вида расположены в середине серии видов.

Следует принимать во внимание, что типично имеет место строгое соответствие между относительным положением двух различных видов в пределах серии видов, которые воспринимает зритель, и относительным положением просмотра зрителя в пределах конуса просмотра. В частности, когда серия видов равномерно распределена в пределах конуса просмотра, может иметь место прямое соответствие между относительным положением в пределах серии видов и относительным положением просмотра в пределах конуса просмотра. Таким образом, индикатор положения также может графически представлять относительное положение просмотра зрителя в пределах конуса просмотра.

Меры в соответствии с изобретением имеют такой эффект, что предоставляют данные трехмерного изображения, которые при отображении на трехмерном дисплее предоставляют зрителю, воспринимающему два различных вида из серии видов, индикатор положения, который графически представляет относительное положение видов, которые зритель в настоящее время воспринимает относительно серии видов в пределах конуса просмотра. Таким образом, графическую форму создают в части данных трехмерного изображения, которая соответствует по меньшей мере одному из двух различных видов из серии видов. Относительное положение указывает зрителю положение двух различных видов, которые он в настоящее время воспринимает, по отношению к серии видов, т.е. зрителю предоставляют визуальную информацию о том, как в настоящее время воспринимаемые виды расположены в пределах серии видов. Таким образом, зритель способен определять непосредственно по индикатору положения, расположены ли два различных вида, которые он в настоящее время воспринимает, например, в середине серии видов, на левой стороне серии видов и т.д.

Кроме того, за счет предоставления графического представления относительного положения, зрителю не требуется система координат для того, чтобы интерпретировать индикатор положения, поскольку графическое представление непосредственно визуально иллюстрирует относительное положение для зрителя.

Изобретение частично основано на осознании того, что не все из возможных двух различных видов в пределах серии видов в равной мере желательны для того, чтобы добиться стереоскопического просмотра. Причина этого заключается в том, что только поднабор серии видов может представлять собой исходные записи сцены, а другие виды генерируют посредством интерполяции или экстраполяции указанного поднабора видов. Интерполяция может вести к артефактам интерполяции, возникающим в виде, и, следовательно, интерполированные виды могут иметь более низкое качество, чем указанные исходные виды. Кроме того, экстраполяция может вести к артефактам экстраполяции, возникающим в виде, причем артефакты экстраполяции типично являются более сильными, чем артефакты интерполяции. Таким образом, экстраполированные виды могут иметь более низкое качество, чем интерполированные виды.

Предпочтительно, индикатор положения может графически представлять относительное положение двух различных видов из серии видов с учетом видов, которые имеют более высокое качество для предоставления зрителю возможности для того, чтобы определять направление в сторону нового положения просмотра, которое обеспечивает зрителю стереоскопический просмотр с более низким количеством артефактов.

По выбору, генератор индикатора устроен для создания серии графических форм в данных трехмерного изображения для предоставления, во время отображения на трехмерном дисплее, зрителю, воспринимающему какие-либо два различных вида из серии видов, соответствующий один из серии индикаторов положения, которые графически представляют относительное положение соответствующих двух различных видов из серии видов в пределах серии видов.

Создавая серию графических форм в данных трехмерного изображения, зрителю предоставляют один из серии индикаторов положения при восприятии каких-либо двух различных видов из серии видов. Таким образом, индикатор положения предоставляют в множестве положений просмотра в пределах конуса просмотра, что позволяет зрителю получать обратную связь по его положению просмотра из множества положений просмотра в пределах конуса просмотра. Предпочтительно, зритель может легче определять направление в сторону нового положения просмотра, которое обеспечивает зрителю стереоскопический просмотр с меньшим количеством артефактов.

По выбору, трехмерный дисплей выполнен с возможностью испускания серии видов в серии повторяющихся конусов просмотра, и генератор индикатора выполнен с возможностью создания графической формы в данных трехмерного изображения для предоставления, во время отображения на трехмерном дисплее, зрителю, воспринимающему наиболее удаленный от центра один из серии видов, индикатора положения для графической индикации зрителю близости повторяющегося конуса просмотра.

Зрителю предоставляют индикатор положения, когда он воспринимает по меньшей мере наиболее удаленный от центра один из серии видов, т.е. когда имеет положение просмотра из наиболее удаленной от центра стороны конуса просмотра и, таким образом, находится рядом с повторяющимся конусом просмотра. Таким образом, индикатор положения информирует зрителя о том, что он находится близко к повторяющемуся конусу просмотра. Также, поскольку индикатор положения представляет относительное положение наиболее удаленного от центра одного из серии видов в пределах серии видов, зритель способен определять, в которой стороне расположен повторяющийся конус просмотра. Предпочтительно, когда зритель желает получить новое положение просмотра в пределах конуса просмотра, ему предоставляют визуальную информацию, которая позволяет ему оставаться в пределах конуса просмотра, т.е., не двигаться внутрь повторяющегося конуса просмотра.

Указанный выше опциональный аспект изобретения частично основан на осознании того, что трехмерный дисплей может предоставлять каждый из серии видов перекрывающимся образом в связи с возникновением так называемых оптических перекрестных помех. Таким образом, даже несмотря на то, что наиболее удаленный от центра один из серии видов можно использовать при стереоскопическом просмотре, виды могут страдать от перекрестных помех от смежных видов повторяющегося конуса просмотра. Предпочтительно, зритель может избегать таких положений просмотра в пределах конуса просмотра.

По выбору, генератор индикатора выполнен с возможностью создания графической формы в данных трехмерного изображения для предоставления, во время отображения на трехмерном дисплее, зрителю, воспринимающему центральный вид из серии видов, индикатора положения для графической индикации зрителю близости центра конуса просмотра.

Зрителю предоставляют индикатор положения, когда он воспринимает по меньшей мере центральный вид из серии видов, т.е., когда воспринимает виды, расположенные в середине серии видов. Таким образом, индикатор положения информирует зрителя о том, что он находится в или рядом с серединой серии видов. Следует принимать во внимание, что когда серия видов распределена равномерно в пределах конуса просмотра, индикатор положения информирует зрителя о том, что он находится в или рядом с серединой, т.е. центральной осью, конуса просмотра. Предпочтительно, когда серию видов создают из данных двухмерного изображения плюс данные глубины, виды рядом с серединой серии видов могут содержать меньшее количество артефактов, чем другие. Таким образом, зритель может легко определять положение просмотра, где ему предоставляют меньшее количество артефактов.

По выбору, трехмерный дисплей оптимизируют для определенного расстояния просмотра посредством испускания конуса просмотра под варьирующим углом испускания по всей плоскости отображения трехмерного дисплея, и где генератор индикатора выполнен с возможностью создания дополнительной графической формы в данных трехмерного изображения для предоставления, во время отображения на трехмерном дисплее, зрителю дополнительного индикатора положения, графически представляющего относительное положение двух различных видов из серии видов в пределах серии видов, индикатор положения и дополнительный индикатор положения вместе составляют индикатор расстояния просмотра.

Поскольку конуса просмотр испускают под варьирующим углом испускания по всей плоскости дисплея, два индикатора положения на экране типично соответствуют конусам просмотра, испускаемым под различными углами испускания. Индикаторы положения позволяют зрителю определять, для каждого из конусов просмотра, относительное положение двух различных видов из серии видов в пределах каждой серии видов. Следует принимать во внимание, что трехмерный дисплей оптимизируют для предоставления зрителя на определенном расстоянии просмотра в пределах тех же двух различных видов из серии видов в каждом конусе просмотра на плоскости дисплея, чтобы позволить зрителю воспринимать те же два различных вида из серии видов по всему дисплею. Индикаторы положения позволяют зрителю определять, в действительности ли он воспринимает те же два различных вида из серии видов в обоих конусах просмотра. Предпочтительно, когда зритель определяет, что он не воспринимает те же два различных вида из серии видов в обоих конусах просмотра, он может корректировать свое расстояние просмотра соответствующим образом.

По выбору, индикатор положения и дополнительный индикатор положения предоставляют зрителю на противоположных сторонах трехмерного дисплея. Указанная конфигурация индикатора положения и дополнительного индикатора положения особенно подходит для создания индикатора расстояния просмотра.

По выбору, устройство содержит трехмерный дисплей.

По выбору, устройство дополнительно содержит средство рендеринга вида для генерации серии видов в зависимости от данных трехмерного изображения, средство рендеринга вида содержит генератор индикатора, и где генератор индикатора выполнен с возможностью создания графической формы в двух различных видах из серии видов.

По выбору, устройство содержит по меньшей мере одно из группы: широковещательный приемник для приема данных трехмерного изображения от широковещательной передачи, интернет-приемник для приема данных трехмерного изображения из интернета и считыватель запоминающей среды для считывания данных трехмерного изображения из запоминающей среды.

По выбору, графическая форма содержит (i) образцовую форму для графического представления образцового положения образцового вида в пределах серии видов, и (ii) позиционную форму для графического представления текущего положения двух различных видов из серии видов в пределах серии видов, и где графическую форму располагают в данных трехмерного изображения для предоставления, во время отображения на трехмерном дисплее, зрителю образцовой части и позиционной части индикатора положения, имеющих относительное пространственное выравнивание, графически представляющее относительное положение двух различных видов из серии видов в пределах серии видов.

Индикатор положения, таким образом, состоит из по меньшей мере из двух частей, причем образцовая часть представляет образцовое положение образцового вида в пределах серии видов, позиционная часть графически представляет текущее положение двух различных видов из серии видов в пределах серии видов, и пространственное выравнивание между образцовой частью и позиционной частью представляет относительное положение двух различных видов из серии видов в пределах серии видов. Указанная конфигурация индикатора положения особенно подходит для предоставления интуитивного графического представления указанного относительного положения.

По выбору, данные трехмерного изображения содержат данные двухмерного изображения и данные глубины для представления глубины данных двухмерного изображения, и где относительное пространственное выравнивание образцовой части и позиционной части индикатора положения создают посредством (i) создания образцовой формы в данных глубины на нейтральной глубине для предоставления зрителю образцовой части индикатора положения на плоскости дисплея трехмерного дисплея, и (ii) создания позиционной формы в данных глубины на не нейтральной глубине для предоставления зрителю позиционной части индикатора положения, выступающего из или вдающегося в плоскость дисплея трехмерного дисплея.

Предоставляя образцовую часть индикатора положения на плоскости дисплея трехмерного дисплея, образцовая часть будет выглядеть расположенной в фиксированном положении на всем протяжении серии видов, т.е., на всем протяжении конуса просмотра. Предоставляя позиционную часть индикатора положения, выступающего из или вдающегося в плоскость дисплея трехмерного дисплея, позиционная часть выглядит варьирующей по положению на всем протяжении серии видов, т.е., на всем протяжении конуса просмотра. Рендеринг вида по данным трехмерного изображения типично будет вести к пространственному выравниванию обеих частей индикатора положения в середине серии видов и возрастающему нарушению выравнивания в направлении наиболее удаленных от центра видов из серии видов. Конфигурация графической формы, таким образом, автоматически создает серию индикаторов положения, графически представляющих относительное положение соответствующих двух различных видов из серии видов в пределах серии видов. Предпочтительно, графическая форма особенно подходит для создания индикатора положения. Предпочтительно, поскольку формат данные двухмерного изображения плюс данные глубины хорошо подходит для хранения и/или передачи, графическая форма также хорошо подходит для хранения и/или передачи в качестве части данных трехмерного изображения.

По выбору, предоставлена запоминающая среда, которая содержит описанный выше набор данных трехмерного изображения.

Специалисты в данной области примут во внимание, что два или более из указанных выше варианта осуществления, реализации и/или аспекта изобретения можно комбинировать каким-либо образом, который сочтут полезным.

Модификации и вариации устройства, данных трехмерного изображения, способа и/или компьютерной программы, которые соответствуют описанным модификациям и вариациям устройства и/или данных трехмерного изображения, может осуществлять специалист в данной области на основании настоящего описания.

Изобретение определено в независимых пунктах формулы изобретения. Предпочтительные варианты осуществления определены в зависимых пунктах формулы изобретения.

КРАТКОЕ ОПИСАНИЕ ФИГУР ЧЕРТЕЖЕЙ

Эти и другие аспекты изобретения очевидно следуют из и разъяснены со ссылкой на варианты осуществления, описанные далее в настоящем документе. На чертежах:

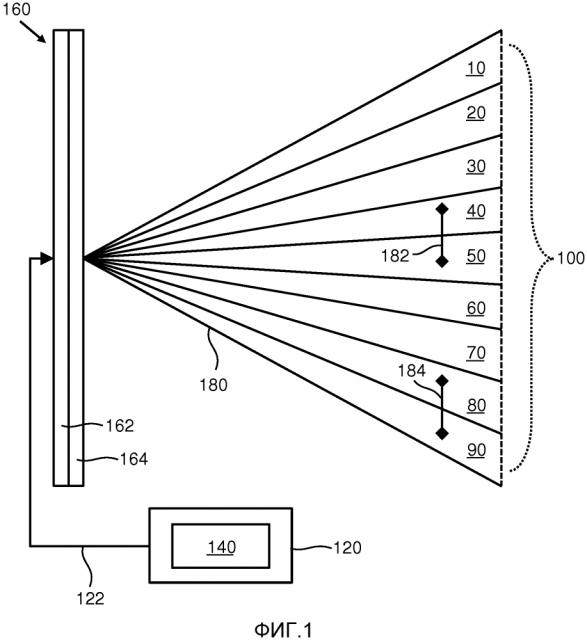

на фиг. 1 представлено устройство для обработки данных трехмерного изображения и трехмерный дисплей для отображения данных трехмерного изображения посредством смежного испускания серии видов;

на фиг. 2a-2i вместе представлена первая серия графических форм;

на фиг. 3a-3e вместе представлена вторая серия графических форм;

на фиг. 4a-4e вместе представлена третья серия графических форм;

на фиг. 5a представлено визуальное впечатление от индикатора положения на трехмерном дисплее, который не проявляет или проявляет небольшие оптические перекрестные помехи между смежными видами;

на фиг. 5b представлено визуальное впечатление от индикатора положения на трехмерном дисплее, который проявляет значительные оптические перекрестные помехи между смежными видами;

на фиг. 6a представлена графическая форма, созданная в данных двухмерного изображения;

на фиг. 6b представлена графическая форма, созданная в данных глубины;

на фиг. 7a представлены трехмерный дисплей, который испускает серию видов в серии повторяющихся конусов просмотра, и стереоскопическое и псевдоскопическое положение просмотра;

на фиг. 7b представлен индикатор положения в стереоскопическом положении просмотра;

на фиг. 7c представлен индикатор положения в псевдоскопическом положении просмотра;

на фиг. 8a представлен трехмерный дисплей, оптимизированный для определенного расстояния просмотра посредством испускания конуса просмотра под варьирующим углом испускания по плоскости дисплея трехмерного дисплея;

на фиг. 8b-d представлены индикатор положения и дополнительный индикатор положения, вместе составляющие индикатор расстояния просмотра, при варьирующих расстояниях просмотра;

на фиг. 9 представлено устройство, которое содержит трехмерный дисплей, широковещательный приемник, интернет-приемник и считыватель запоминающей среды;

на фиг. 10 представлена запоминающая среда, которая содержит данные трехмерного изображения.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

На фиг. 1 представлено устройство 120 для обработки данных 122 трехмерного изображения. Устройство 120 содержит генератор 140 индикатора, выполненный с возможностью создания графической формы в данных 122 трехмерного изображения. Устройство 120 соединяют с трехмерным дисплеем 160 для того, чтобы предоставлять данные 122 трехмерного изображения, в которых создают графическую форму, на трехмерный дисплей 160. Трехмерный дисплей 160 представляет собой автостереоскопический трехмерный дисплей и представлен на фиг. 1 в виде комбинации отображающего слоя 162 и оптического слоя 164. Отображающий слой 162 может представлять собой, например, слой жидкокристаллического дисплея (LCD) или слой органических светоизлучающих диодов (OLED). Оптический слой 164 может представлять собой слой так называемой матрицы лентикулярных линз или параллаксный барьерный слой. Эти и другие примеры оптических слоев известны в области автостереоскопических трехмерных дисплеев.

Отображающий слой 162 и оптический слой 164 взаимодействуют для того, чтобы смежно испускать, в конусе 180 просмотра, серию видов 100 данных 122 трехмерного изображения. На фиг. 1 представлен один конус 180 просмотра, испускаемый из центра трехмерного дисплея 160. Однако, следует принимать во внимание, что отображающий слой 162 и оптический слой 164 взаимодействуют для того, чтобы испускать конус просмотра из множества местоположений, расположенных по плоскости дисплея трехмерного дисплея 160. Например, когда оптический слой 164 содержит множество микролинз, каждая из множества микролинз может испускать конус просмотра, идентичный или схожий с конусом 180 просмотра. Однако, для объяснения на фиг. 1 представлен только один конус просмотра.

Конус 180 просмотра содержит серию видов 100. На фиг. 1 представлен вертикальный вид трехмерного дисплея 160 и конуса 180 просмотра. Таким образом, серия видов 100 содержит самый правый вид 10 вплоть до самого левого вида 90. Каждый из серии видов 100 представлен как приблизительно равномерно распределенный в пределах конуса 180 просмотра, т.е., как испускаемый под приблизительно равным телесным углом относительно начала конуса 180 просмотра. Однако следует принимать во внимание, что другие подходящие распределения серии видов 100 в пределах конуса 180 просмотра могут быть в равной мере возможны.

Зритель, расположенный в пространстве перед трехмерным дисплеем 160, может добиться автостереоскопического просмотра данных 122 трехмерного изображения посредством наблюдения каких-либо двух различных видов из серии видов 100, причем левый глаз зрителя должен наблюдать левый вид из указанных двух видов, а правый глаз зрителя должен наблюдать правый вид из указанных двух видов. Это предусматривает множество положений просмотра в пределах конуса 180 просмотра, в котором обеспечен автостереоскопический просмотр. Однако следует принимать во внимание, что трехмерный дисплей 160 можно оптимизировать для обеспечения автостереоскопического просмотра для зрителя, воспринимающего два смежных вида из серии видов вместо каких-либо двух различных видов. Таким образом, для объяснения, изобретение в дальнейшем объяснено для положений просмотра, где зритель воспринимает указанные два смежные виды из серии видов. На фиг. 1 представлены два примера таких положений просмотра, т.е., центральное положение 182 просмотра, расположенное рядом с центральной осью конуса 180 просмотра, и наиболее удаленное от центра положение 184 просмотра, расположенное рядом с боком или границей конуса 180 просмотра. В обоих этих положениях просмотра зритель воспринимает два смежных вида из серии видов.

Отмечено, что термин «положение просмотра» понимают как отсылку ко всем положениям, в которых можно воспринимать определенных два смежных вида из серии видов. Таким образом, например, центральное положение 182 просмотра понимают как отсылку ко всем положениям, которые зритель может занимать в пределах конуса 180 просмотра, в которых левый глаз воспринимает вид 50 из серии видов 100, а правый глаз воспринимает вид 40 из серии видов 100.

Во время работы генератора 140 индикатора, генератор индикатора создает графическую форму в данных 122 трехмерного изображения для предоставления, во время отображения на трехмерном дисплее 160, зрителю индикатора положения, который графически представляет относительное положение двух смежных видов из серии видов в пределах серии видов.

Здесь термин графическая форма относится к нарисованному или написанному элементу, который имеет определенный пространственный атрибут, такой как определенная ориентация или определенное пространственное расположение. Термин «создание графической формы в данных трехмерного изображения» относится к внедрению или генерации графической формы в качестве изображения и/или данных глубины в данных трехмерного изображения. Термин «индикатор положения» относится к графическому представлению, предоставляемому зрителю, который воспринимает два смежных вида из серии видов как результат создания графической формы в данных трехмерного изображения. Индикатор положения может относиться к «индикатору зоны наилучшего восприятия» для того, чтобы выражать конфигурацию индикатора положения для направления зрителя в так называемую зону наилучшего восприятия трехмерного дисплея, т.е., в оптимальное положение просмотра перед трехмерным дисплеем.

Данные 122 трехмерного изображения могут представлять собой так называемые данные изображения с множеством положений просмотра, т.е., содержать данные изображения для каждого, или для поднабора, из серии видов 100. Несмотря на то, что не представлено на фиг. 1, устройство 120 с этой целью может содержать средство рендеринга вида для генерации данных 122 трехмерного изображения, например, из данных двухмерного изображения плюс данные глубины или из данных стереоизображения. Средство рендеринга вида может представлять собой средство рендеринга вида, как описано в WO 1997/023097 A3.

Генератор 140 индикатора может создавать графическую форму в данных 122 трехмерного изображения посредством внедрения графической формы 204, как изображено на фиг. 2e, в данные изображения центрального вида 50 серии видов 100. Таким образом, зритель, расположенный в центральном положении 182 просмотра, воспринимает своим левым глазом графическую форму 204, которая представляет собой часть центрального вида 50. Графическую форму 204 можно внедрять в вид, например, посредством наложения графической формы 204 на данные изображения, соответствующие центральному виду 50. Таким образом, вслед за данными изображения, которые представляют, например, вид трехмерной сцены, данные изображения теперь также содержат графическую форму 204. Графическая форма 204 может быть включена в угол данных изображения центрального вида 50, чтобы быть относительно ненавязчивым, т.е. не слишком сильно отвлекать от просмотра самой трехмерной сцены. Следует принимать во внимание, что в этом случае зритель воспринимает графическую форму 204 в конусе просмотра, который исходит из угла трехмерного дисплея 160.

Графическая форма 204, во время отображения на трехмерном дисплее 160, выполняет функцию индикатора положения, который графически представляет относительное положение двух смежных видов из серии видов в пределах серии видов. На фиг. 2e показано, что с этой целью графическая форма 204 состоит из двух элементов, относительное пространственное выравнивание которых варьирует для графического представления указанного относительного положения. В этом конкретном примере, графическая форма 204 содержит образцовую форму и позиционную форму, причем образцовая форма представляет собой линию, которая представляет центр серии видов 100, т.е. центральный вид 50, позиционная форма представляет собой линию, которая представляет в настоящее время воспринимаемый вид, и пространственное выравнивание между образцовой линией и позиционной линией представляет относительное положение в настоящее время воспринимаемого вида в пределах серии видов 100 относительно центрального вида 50. Поскольку графическую форму 204 внедряют в центральный вид 50, как образцовая линия, так и позиционная линия пространственно выровнены для того, чтобы указать, что в настоящее время представленный вид совпадает с центральным видом 50. Таким образом, зрителю, воспринимающему центральный вид 50, в любой из его глаз, предоставляют индикатор положения, графически представляющий относительное положение в настоящее время воспринимаемого вида в пределах серии видов, т.е., индикатор положения указывает зрителю в центральном положении 182 просмотра, что он в настоящее время воспринимает центральный вид 50.

Следует принимать во внимание, что указанный выше индикатор положения неотъемлемо также указывает относительное положение двух смежных видов из серии видов зрителю при условии, что зритель воспринимает центральный вид 50 как часть двух смежных видов из серии видов, т.е., как часть стереоскопического просмотра. Таким образом, зритель, воспринимающий индикатор положения, может сделать заключение о том, что он так расположен в серии видов, что он воспринимает центральный вид 50, а также дополнительный вид, кот
