Порошковая проволока для наплавки открытой '^^/0^^дугой
Патент 261146
Авторы
Классы МПК
Порошковая проволока для наплавки открытой '^^/0^^дугой
Иллюстрации
Реферат

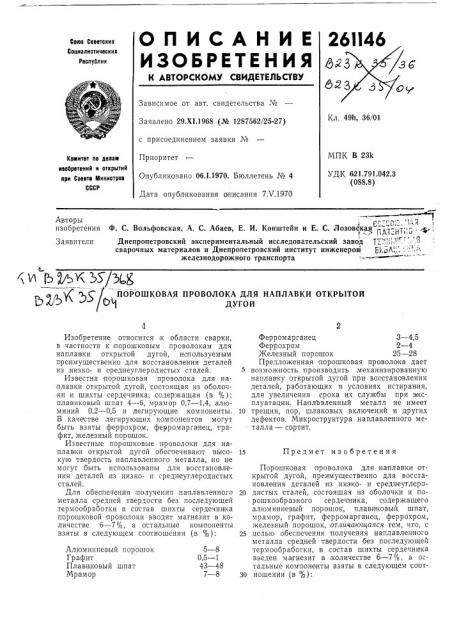

ОП ИСАН ИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 49h, 36 01
Заявлено 29.Х1.1968 (№ 1287562/25- 27) с присоединением заявки ¹
Приоритет
Опубликовано 06.1.1970. Бюллетень № 4
Дата опубликования описания 7Х.1970
МПК В 23k
УДК 621.791.042.3 (088.8) Комитет по лолам ивобрвтвиий и открытий лри Соввтв Министров
СССР
; —.; —;. -..1
Ф. С. Вольфовская, А. С. Абаев, Е. И. Конштейн и Е. С. Лозовская
Днепропетровский экспериментальный исследовательский завод сварочных материалов и Днепропетровский институт инженерощ p),pJPI .. : -.. . и железнодорожного транспорта
Авторы изобретения
Заявители м Ь3ьК 55/ъд К гЯ IIQPQUIKoBA$I BPoBoJIoKA JIJIII HAtlJIABKH oTKPBITQH
О1 ДУГОЙ
15 Предмет изобретения
Алюминиевый порошок
Графит
Плавиковый шпат
Мрамор
5 — 8
0,5 — 1
43 — 48
7 — 8
11
Изобретение относится к области сварки, в частности к порошковым проволокам для наплавки открытой дугой, используемым преимущественно для восстановления деталей из низко- и среднеуглеродистых сталей.
Известна порошковая проволока для наплавки открытой дугой, состоящая из оболочки и шихты сердечника, содержащая (в %): плавиковый шпат 4 — 6, мрамор 0,7 — 1,4, алюминий 0,2 — 0,5 и легирующие компоненты.
В качестве легирующих компонентов могут быть взяты феррохром, ферромарганец, графит, железный порошок.
Известные порошковые проволоки для наплавки открытой дугой обеспечивают высокую твердость наплавлепного металла, но не могут быть использованы для восстановления деталей из низко- и среднеуглеродистых сталей.
Для обеспечения получения на плавленного металла средней твердости без последующей термообработки в состав шихты сердечника порошковой проволоки вводят магнезит в количестве 6 — 7%, а остальные ком поненты взяты в следующем соотношении (в %):
Ферромарганец 3 — 4,5
Феррохром 2 — 4 ,железный порошок 25 — 28
Предложенная порошковая проволока дает возможность производить, механизированную наплавку открытой дугой при восстановлении деталей, работающих в условиях истирания, для увеличения срока их службы при эксплуатации. На плавленный металл не имеет
10 трещин, пор, шлаковых включений и других дефектов, Микроструктура наплавленного металла — сортит.
Порошковая проволока для наплавки открытой дугой, преимущественно для восстановления деталей из низко- и среднеутлеро20 дистых сталей, состоящая из оболочки и порошкообразного сердечника, содержащего алюминиевый порошок, плавиковый шпат, мрамор, графит, ферромартанец, феррохром, железный порошок, от гичающаяся тем, что, с
2s целью обеспечения получения наплавленного металла средней твердости без последующей термообработки, в состав шихты сердечника введен магнезит в количестве 6 — 7%, а остальные компоненты взяты в следующем соот30 ношении (в ):
261146
Алюминиевый порошок
Графит
Плавиковый шпат
Мрамор о — 8
0,5 — 1
43 — 48
7 — 8
Ферромарганец
Феррохром
Железный порошок
3 — 4,о
2 — 4
25 — 28
Составитель Л. Абросимова
Редактор В. С. Левятов Техред Л. В. Куклина Корректор Г. П, Шильман
Заказ 1017/5 Тираж 500 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
