Crum-модуль и устройство формирования изображений для аутентификации и связи и способы для этого

Crum-модуль и устройство формирования изображений для аутентификации и связи и способы для этого

Иллюстрации

Показать все

Реферат

1. Область техники, к которой относится изобретение

[0001] Варианты осуществления, раскрытия в данном документе, относятся к CRUM-модулю и устройству формирования изображений для аутентификации и связи и к способам для этого, а более конкретно, к модулю для мониторинга заменяемых пользователем блоков (CRUM) и устройству формирования изображений для аутентификации и связи для определения того, являются или нет данные целостными, с использованием данных определения целостности в процессе связи, и к способу для этого.

2. Уровень техники

[0002] По мере того, как компьютеры становятся все более распространенными, также повышается скорость распространения периферийных устройств компьютеров. Компьютерные периферийные устройства включают в себя устройства формирования изображений, к примеру, принтеры, факсы, сканеры, копировальные аппараты и многофункциональные принтеры.

[0003] Устройства формирования изображений могут использовать чернила или тонер для того, чтобы печатать изображения на бумаге. Чернила или тонер используются каждый раз, когда выполняется операция формирования изображений, и в силу этого полностью расходуются при использовании дольше предварительно определенного периода времени. В таком случае, блок, в котором сохраняются чернила или тонер, должен быть заменен. Такие части или компоненты, которые являются сменными в процессе использования устройства формирования изображений, могут определяться как расходные блоки или сменные блоки. Для удобства пояснения они упоминаются как расходные блоки в этом документе.

[0004] В дополнение к этим блокам, которые должны быть заменены вследствие истощения чернил или тонера, как пояснено выше, существуют также расходные блоки, имеющие характеристики, которые изменяются, когда блоки используются дольше определенного периода времени, и в силу этого заменяются, чтобы достигать удовлетворительного качества печати. Расходные блоки включают в себя сменный цветной тонер для проявочных машин и такие части, как ремни промежуточного переноса.

[0005] В случае лазерных устройств формирования изображений могут быть использованы электрические блоки, промежуточные блоки или стабилизирующие блоки, в которых различные типы валиков и ремней, используемых в каждом блоке, могут изнашиваться или снижать свою эффективность при использовании в течение срока, превышающего предельный срок использования. Соответственно, качество изображения может существенно снижаться. Пользователь должен заменять каждый компонент, т.е. каждый расходный блок в надлежащий период замены, так чтобы операция печати могла выполняться таким образом, чтобы формировать четкие изображения.

[0006] Чтобы более эффективно управлять расходными блоками, запоминающие устройства могут быть присоединены к расходным блокам с тем, чтобы обмениваться информацией с корпусом устройства формирования изображений.

[0007] Иными словами, можно записывать различную информацию использования, такую как число отпечатанных листов бумаги, число выводимых точек и период использования, в запоминающее устройство расходного блока для управления временем для того, чтобы заменять расходный блок.

[0008] В качестве примера, крупные организации, к примеру, государственные учреждения, университеты и организации, используют службы управления печатью (MPS) для того, чтобы обеспечивать управление множеством устройств формирования изображений с простотой. Услуга предоставления интегрированных решений с использованием MSP позволяет предоставлять функции вычисления расходов на использование расходных материалов для каждой группы или каждого пользователя и их соответствующей оплаты, а также функции проверки сроков использования расходных материалов и заказа расходных материалов до того, как они изнашиваются. Такие функции могут предоставляться на основе точной информации использования расходных блоков и материалов.

[0009] Для управления этой информацией контроллер, предоставляемый в корпусе устройства формирования изображений, и запоминающее устройство, предоставляемое в расходном блоке, обмениваются данными друг с другом. Тем не менее, в процессе связи существуют множество переменных. Например, может происходить атака хакера, который пытается управлять контроллером или запоминающим устройством в злоумышленных целях.

[0010] Помимо этого, может возникать прерывание вследствие шума, вызываемое, например, посредством электронной схемы или электромотора, предоставляемого в устройстве формирования изображений. Могут возникать неожиданные события, такие как проникновение посторонних веществ в соединительную часть между основным корпусом и расходным блоком устройства формирования изображений, обрыв соединения вследствие вибрации в ходе работы и/или применения электрического сигнала помех через соединительную часть.

[0011] Передаваемые данные могут изменяться вследствие этих переменных. Например, когда задание завершается, расходный блок может передавать такую информацию, как число печатаемых страниц, число точек и оставшийся объем тонера, в контроллер и копирует информацию в энергонезависимое запоминающее устройство контроллера. При считывании данных в качестве некорректного значения, например, такого как 0xFFFFFFFF, существует риск того, что контроллер может воспринимать, что ресурс соответствующего расходного блока исчерпан. В этом случае, расходный блок более не может использоваться.

[0012] Помимо этого, расходный блок устройства формирования изображений может иметь конструкцию, которая может быть съемной. К запоминающему устройству расходного блока доступ обычно не осуществляется, и только запоминающее устройство устройства формирования изображений используется в ходе операции печати в устройстве формирования изображений вследствие, например, вибрации электромотора и шума в схеме, который может возникать в ходе работы. Таким образом, связь между запоминающим устройством расходного блока и устройством формирования изображений может выполняться только в ограниченные периоды, например, когда расходный блок установлен в устройстве формирования изображений, так что запоминающее устройство расходного блока и запоминающее устройство устройства формирования изображений синхронизируются между собой, либо когда расходный блок обновляется для изменений после того, как завершается операция печати, и останавливается электромотор.

[0013] Поскольку может быть значительный объем данных, сохраненных и управляемых в расходном блоке, могут требоваться различные дополнительные функции, что приводит к длительному времени на осуществление связи. Соответственно, когда расходный блок заменяется в ходе связи, могут возникать проблемы. В качестве примера, информация использования расходных блоков и материалов расходного блока 1 указывает, например, 100 печатаемых страниц, 200 выводимых точек и 300 приведений в действие электромотора, а информация использования расходных блоков и материалов расходного блока 2 указывает, например, 200 печатаемых страниц, 300 выводимых точек и 400 приведений в действие электромотора. В этом примерном случае, если расходный блок 1 установлен в устройстве формирования изображений, расходный блок 1 может синхронизироваться с запоминающим устройством и данными устройства формирования изображений. Если расходный блок 1 заменяется расходным блоком 2 в процессе синхронизации, т.е. только данные по 100 печатаемых страниц и 200 выводимых точек расходного блока 1 сохраняются в запоминающем устройстве устройства формирования изображений, а затем расходный блок 1 заменяется расходным блоком 2, аутентификация может выполняться снова. После этого, данные 400 приведений в действие электромотора могут быть скопированы в запоминающее устройство устройства формирования изображений. Как результат, запоминающее устройство устройства формирования изображений указывает, например, 100 печатаемых страниц, 200 выводимых точек и 400 приведений в действие электромотора, что не является корректными значениями. В этом примерном случае, если расходный блок 2 обновляется для изменений после того, как операция печати завершается в устройстве формирования изображений, данные в 100 печатаемых страниц и 200 выводимых точек, сохраненные в запоминающем устройстве устройства формирования изображений, могут быть сохранены в расходном блоке 2, в то время как фактические данные расходного блока 2 указывают 200 печатаемых страниц и 300 выводимых точек. Когда печатаемых страниц становится 100 вместо 200, соответствующий расходный блок имеет некорректные значения данных и, таким образом, может вызывать проблемы.

[0014] Помимо этого, устройство формирования изображений может иметь и использовать множество расходных блоков в одном канале на основе интерфейсной интегральной схемы (I2C), при этом расходные блоки могут классифицироваться посредством адреса ведомого устройства в I2C-канале. В этом случае, если адрес ведомого устройства модифицируется на идентификатор другого расходного блока вследствие некоторых временных проблем, неправильные данные могут быть сохранены в запоминающем устройстве другого расходного блока.

[0015] Дополнительно, что касается расходного блока, срок использования которого завершен, хакер может пытаться сбрасывать пользовательскую информацию по расходным блокам и материалам, например, до значения "0" со злоумышленной целью, чтобы повторно использовать расходный блок ненадлежащим образом. Соответственно, пользователь может пытаться использовать расходный блок, ресурс которого исчерпан, что вызывает такие проблемы, как отказ устройства формирования изображений или снижение разрешения, и пользователю может не предоставляться точная информация в отношении расходных блоков, и кроме того, услуга предоставления интегрированных решений может быть недоступна вследствие проблем MPS, вызываемых посредством некорректной информации расходных блоков и материалов.

[0016] Соответственно, требуется технология, которая эффективно определяет ошибки связи между расходным блоком и устройством формирования изображений, чтобы стремиться к обеспечению безопасности данных.

Сущность изобретения

[0017] Дополнительные аспекты и/или преимущества частично изложены в описании, которое приводится ниже, и частично являются очевидными из описания либо могут распознаваться посредством практического использования изобретения.

[0018] Аспект примерных вариантов осуществления связан с CRUM-модулем и устройством формирования изображений для обеспечения безопасности связи с использованием данных определения целостности, а также со способом связи для этого.

[0019] Устройство формирования изображений согласно примерному варианту осуществления включает в себя основной корпус, который включает в себя главный контроллер, допускающий управление операциями устройства формирования изображений, расходный блок, который установлен в основном корпусе с возможностью обмениваться данными с главным контроллером, и модуль для мониторинга заменяемых пользователем блоков (CRUM), который предоставляется в расходном блоке и сохраняет информацию в отношении расходного блока, и главный контроллер и CRUM-модуль выполняют обмен данными, если аутентификация завершается удачно, при этом аутентификация выполняется через множество процессов аутентификации, и данные определения целостности, которые формируются посредством отражения предыдущих данных определения целостности, используются, по меньшей мере, в двух процессах аутентификации из множества процессов аутентификации.

[0020] Главный контроллер и CRUM-модуль могут формировать конечные данные определения целостности посредством отражения накапливающимся образом всех данных определения целостности, которые переданы или приняты в предыдущих процессах аутентификации, в конечном процессе аутентификации из множества процессов аутентификации.

[0021] Главный контроллер и CRUM-модуль могут передавать/принимать сигнал, включающий в себя данные определения целостности, в процессе аутентификации для формирования сеансового ключа и в процессе аутентификации для верификации совместимости из множества процессов аутентификации.

[0022] Главный контроллер и CRUM-модуль могут выполнять, по меньшей мере, один процесс аутентификации между процессом аутентификации для формирования сеансового ключа и процессом аутентификации для верификации совместимости.

[0023] Когда начинается процесс аутентификации для формирования сеансового ключа, главный контроллер может передавать сигнал, включающий в себя первые данные и первые данные определения целостности, в CRUM-модуль, и CRUM-модуль может формировать вторые данные определения целостности с использованием вторых данных и первых данных определения целостности и передавать сигнал, включающий в себя вторые данные и вторые данные определения целостности, в главный контроллер, и каждые из первых данных и вторых данных могут включать в себя данные, связанные с сеансовым ключом, чтобы формировать сеансовый ключ.

[0024] Когда начинается процесс аутентификации для верификации совместимости, главный контроллер может формировать третьи данные определения целостности с использованием третьих данных, первых данных обеспечения целостности и вторых данных обеспечения целостности и передавать сигнал, включающий в себя третьи данные и третьи данные определения целостности, в CRUM-модуль, CRUM-модуль может формировать четвертые данные определения целостности с использованием четвертых данных и первых-третьих данных определения целостности и передавать сигнал, включающий в себя четвертые данные и четвертые данные определения целостности, и третьи данные могут включать в себя информацию индекса в таблице, предварительно сохраненной в устройстве формирования изображений, и четвертые данные могут включать в себя значение, соответствующее информации индекса.

[0025] Каждый из главного контроллера и CRUM-модуля, когда сигнал, включающий в себя данные определения целостности, принимается из другого элемента, может отделять данные определения целостности от принимаемого сигнала и сравнивать отделенные данные определения целостности с данными определения целостности, которые формируются независимо от оставшихся данных, чтобы верифицировать целостность сигнала.

[0026] Устройство формирования изображений согласно примерному варианту осуществления включает в себя интерфейсный блок, который соединяется с CRUM-модулем, установленным в расходном блоке, встроенном в устройство формирования изображений, и контроллер, который, когда возникает событие, при котором требуется аутентификация, аутентифицирует CRUM-модуль посредством выполнения множества процессов аутентификации CRUM-модуля, и контроллер передает/принимает сигнал, включающий в себя данные определения целостности, в процессе аутентификации для формирования сеансового ключа и в процессе аутентификации для верификации совместимости из множества процессов аутентификации, и данные определения целостности формируются посредством отражения накапливающимся образом, по меньшей мере, одних данных определения целостности, включенных в ранее принятый сигнал.

[0027] CRUM-модуль, устанавливаемый в расходном блоке устройства формирования изображений согласно примерному варианту осуществления, включает в себя интерфейсный блок, который принимает сигнал, включающий в себя первые данные и первые данные определения целостности, связанные с первыми данными, из основного корпуса устройства формирования изображений, блок тестирования, который отделяет первые данные определения целостности от принимаемого сигнала, чтобы верифицировать целостность сигнала, блок формирования, который формирует вторые данные определения целостности с использованием вторых данных для аутентификации в основном корпусе устройства формирования изображений и первые данные определения целостности, и контроллер, который выполняет аутентификацию посредством передачи сигнала, включающего в себя вторые данные и вторые данные определения целостности, в основной корпус устройства формирования изображений через интерфейсный блок.

[0028] Каждые из первых данных и вторых данных могут включать в себя данные, связанные с сеансовым ключом, чтобы формировать сеансовый ключ, и контроллер может формировать сеансовый ключ с использованием первых данных и вторых данных и выполнять множество последующих процессов аутентификации.

[0029] Множество последующих процессов аутентификации может содержать второй процесс аутентификации для синхронизации первой таблицы, сохраненной в каждом из основного корпуса устройства формирования изображений и CRUM-модуля, третий процесс аутентификации для синхронизации второй таблицы, сохраненной в каждом из основного корпуса устройства формирования изображений и CRUM-модуля, и четвертый процесс аутентификации для определения совместимости между устройством формирования изображений и CRUM-модулем на основе, по меньшей мере, одной из первой и второй таблиц.

[0030] Контроллер может формировать и передавать конечные данные определения целостности посредством отражения всех данных определения целостности, которые переданы и приняты в четвертом процессе аутентификации.

[0031] Способ для аутентификации устройства формирования изображений согласно примерному варианту осуществления включает в себя определение того, возникает или нет событие, которое требует аутентификации расходного блока, установленного в устройстве формирования изображений, и после возникновения события, выполнение аутентификации CRUM-модуля, установленного в расходном блоке, посредством главного контроллера устройства формирования изображений, для аутентификации CRUM-модуля, и аутентификация выполняется через множество процессов аутентификации, и данные определения целостности, сформированные посредством отражения предыдущих данных определения целостности, используются, по меньшей мере, в двух процессах аутентификации из множества процессов аутентификации.

[0032] Данные определения целостности, которые передаются/принимаются в конечном процессе аутентификации из множества процессов аутентификации, могут быть сформированы посредством отражения накапливающимся образом всех данных определения целостности, которые переданы или приняты в предыдущих процессах аутентификации.

[0033] Аутентификация может содержать первую операцию аутентификации, в которой главный контроллер передает сигнал, включающий в себя первые данные и первые данные определения целостности, в CRUM-модуль, и CRUM-модуль формирует вторые данные определения целостности с использованием вторых данных и первых данных определения целостности и передает сигнал, включающий в себя вторые данные и вторые данные определения целостности, в главный контроллер, и вторую операцию аутентификации, в которой главный контроллер формирует третьи данные определения целостности с использованием третьих данных, первых данных определения целостности и вторых данных определения целостности и передает сигнал, включающий в себя третьи данные и третьи данные определения целостности, в CRUM-модуль, и CRUM-модуль формирует четвертые данные определения целостности с использованием четвертых данных и первых-третьих данных определения целостности и передает сигнал, включающий в себя четвертые данные и четвертые данные определения целостности, в главный контроллер, при этом каждые из первых данных и вторых данных включают в себя данные, связанные с сеансовым ключом, чтобы формировать сеансовый ключ, при этом третьи данные включают в себя информацию индекса в таблице, предварительно сохраненной в устройстве формирования изображений, и четвертые данные включают в себя значение, соответствующее информации индекса

[0034] Способ для аутентификации CRUM-модуля, устанавливаемого в расходном блоке устройства формирования изображений согласно примерному варианту осуществления, включает в себя прием сигнала, включающего в себя первые данные и первые данные определения целостности для аутентификации, из основного корпуса устройства формирования изображений, тестирование целостности сигнала посредством отделения первых данных определения целостности от принимаемого сигнала, формирование вторых данных определения целостности с использованием вторых данных и первых данных определения целостности для аутентификации в основном корпусе устройства формирования изображений и выполнение аутентификации посредством передачи сигнала, включающего в себя вторые данные и вторые данные определения целостности, в основной корпус устройства формирования изображений.

[0035] Способ может включать в себя выполнение множества последующих процессов аутентификации после передачи сигнала, включающего в себя вторые данные и вторые данные определения целостности, в основной корпус устройства формирования изображений, и данные определения целостности, которые передаются/принимаются в конечном процессе аутентификации из множества последующих процессов аутентификации, могут быть сформированы посредством отражения накапливающимся образом всех данных определения целостности, которые передаются или принимаются в предыдущих процессах аутентификации.

[0036] Конечный процесс аутентификации может включать в себя прием третьих данных, первых данных определения целостности и сигнала, включающего в себя третьи данные определения целостности, сформированные с использованием вторых данных определения целостности и третьих данных, из основного корпуса устройства формирования изображений, и формирование четвертых данных и четвертых данных определения целостности с использованием первых-третьих данных определения целостности и передачу сигнала, включающего в себя четвертые данные и четвертые данные определения целостности, в основной корпус устройства формирования изображений, и каждые из первых данных и вторых данных могут включать в себя данные, связанные с сеансовым ключом, чтобы формировать сеансовый ключ, и третьи данные могут включать в себя информацию индекса в таблице, предварительно сохраненной в устройстве формирования изображений, и четвертые данные могут включать в себя значение, соответствующее информации индекса.

[0037] Устройство формирования изображений согласно примерному варианту осуществления включает в себя основной корпус, который включает в себя главный контроллер, допускающий управление операциями устройства формирования изображений, и расходный блок, в котором установлен модуль для мониторинга заменяемых пользователем блоков (CRUM), и главный контроллер, когда возникает событие, при котором требуется аутентификация CRUM-модуля, передает первый сигнал, включающий в себя первые данные и первые данные определения целостности, в CRUM-модуль, и CRUM-модуль формирует вторые данные определения целостности с использованием вторых данных и первых данных определения целостности и передает вторые данные и второй сигнал, включающий в себя вторые данные и вторые данные определения целостности, в главный контроллер, чтобы выполнять процесс аутентификации для того, чтобы формировать сеансовый ключ, и главный контроллер передает третий сигнал, включающий в себя третьи данные определения целостности и третьи данные, которые формируются с использованием первых данных определения целостности и вторых данных определения целостности, в CRUM-модуль, формирует четвертые данные определения целостности с использованием первых-третьих данных определения целостности и передает четвертый сигнал, включающий в себя четвертые данные и четвертые данные определения целостности, в главный контроллер, чтобы выполнять процесс аутентификации для того, чтобы определять совместимость.

[0038] Первые данные могут включать в себя первую команду, первые данные аутентификации и первый блок назначения для назначения первых данных определения целостности, и вторые данные могут включать в себя вторые данные аутентификации и второй блок назначения для назначения вторых данных определения целостности на основе результата выполнения операции согласно первой команде, третьи данные могут включать в себя вторую команду, третьи данные аутентификации и третий блок назначения для назначения третьих данных определения целостности, и четвертые данные могут включать в себя четвертые данные аутентификации и четвертый блок назначения для назначения четвертых данных определения целостности на основе результата выполнения операции согласно второй команде.

[0039] Как упомянуто выше, согласно различным примерным вариантам осуществления настоящего раскрытия сущности, можно добиваться обеспечения безопасности всей связи посредством использования накапливающимся образом данных определения целостности, используемых при предыдущей связи. Соответственно, информация расходных блоков и устройств формирования изображений может управляться безопасно.

Краткое описание чертежей

[0040] Вышеуказанные и/или другие аспекты настоящего раскрытия сущности должны быть более очевидными посредством описания определенного настоящего раскрытия сущности со ссылкой на прилагаемые чертежи, на которых:

Фиг. 1 иллюстрирует устройство формирования изображений согласно примерному варианту осуществления;

Фиг. 2 является временной диаграммой, иллюстрирующей процесс связи между контроллером и CRUM-модулем в устройстве формирования изображений согласно примерному варианту осуществления;

Фиг. 3 является временной диаграммой, иллюстрирующей процесс анализа целостности сигнала с использованием данных определения целостности;

Фиг. 4 является временной диаграммой, иллюстрирующей процесс связи между контроллером и CRUM-модулем в устройстве формирования изображений согласно примерному варианту осуществления;

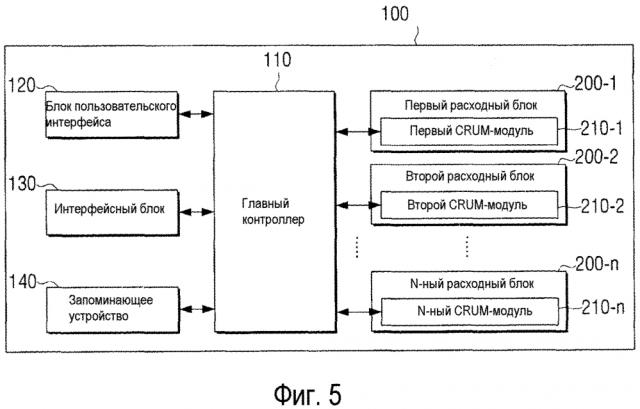

Фиг. 5 является блок-схемой, иллюстрирующей примерное устройство формирования изображений, установленное в расходном блоке;

Фиг. 6 и 7 представляют примерное устройство формирования изображений согласно различным примерным вариантам осуществления;

Фиг. 8 иллюстрирует конфигурацию CRUM-модуля согласно примерному варианту осуществления настоящего раскрытия сущности;

Фиг. 9 и 10 иллюстрируют способ связи согласно различным примерным вариантам осуществления;

Фиг. 11-18 являются видами, иллюстрирующими способ аутентификации устройства формирования изображений согласно примерному варианту осуществления;

Фиг. 19 является блок-схемой, иллюстрирующей конфигурацию CRUM-модуля согласно примерному варианту осуществления;

Фиг. 20 является временной диаграммой, иллюстрирующей процесс аутентификации;

Фиг. 21-24 иллюстрируют примерный способ для формирования данных определения целостности, используемых для каждого процесса аутентификации;

Фиг. 25-27 иллюстрируют примерное подключение расходного блока к основному корпусу устройства формирования изображений;

Фиг. 28 иллюстрирует примерную форму сигнала, который передается и принимается согласно способу I2C-интерфейса; и

Фиг. 29 является видом в увеличении примерной части сигнала на фиг. 28.

Подробное описание изобретения

[0041] Далее приводится подробная ссылка на варианты осуществления, примеры которых проиллюстрированы на прилагаемых чертежах, на которых аналогичные ссылки с номерами ссылаются на аналогичные элементы по всему описанию. Варианты осуществления описаны ниже для того, чтобы пояснять настоящее изобретение со ссылками на чертежи.

[0042] Примерные варианты осуществления подробно поясняются ниже со ссылкой на прилагаемые чертежи.

[0043] В нижеприведенном описании, аналогичные ссылки с номерами на чертежах используются для аналогичных элементов. Аспекты, указываемые в описании, такие как детальная конструкция и элементы, предоставляются для того, чтобы помогать в исчерпывающем понимании примерных вариантов осуществления.

[0044] Фиг. 1 иллюстрирует конфигурацию устройства формирования изображений согласно примерному варианту осуществления. Как проиллюстрировано на фиг. 1, например, устройство формирования изображений включает в себя корпус 100, контроллер 110, предоставляемый в корпусе 100, и расходный блок 200, который может устанавливаться в корпусе 100. Устройство формирования изображений может быть осуществлено в качестве различных типов устройств, таких как принтер, сканер, многофункциональное устройство, факсимильный или копировальный аппарат, которые могут формировать изображения на бумаге или на других различных носителях записи. Согласно примерному варианту осуществления, корпус 100 может быть основным корпусом устройства формирования изображений, и контроллер 110 может быть главным контроллером.

[0045] Контроллер 110 может устанавливаться в корпусе 100 устройства формирования изображений для того, чтобы управлять функциями устройства формирования изображений. Согласно примерному варианту осуществления, контроллер 110 является главным контроллером, который управляет всеми функциями устройства формирования изображений.

[0046] Расходный блок 200 может устанавливаться в корпусе 100 устройства формирования изображений и может быть одним из различных типов блоков, которые включаются в устройство формирования изображений напрямую или косвенно. Например, в случае лазерного устройства формирования изображений, электрические блоки, блоки оптического экспонирования, проявочные блоки, блоки переноса, стабилизирующие блоки, различные типы валиков, ремней и фотобарабанов могут быть расходными блоками. Кроме того, различные типы блоков, которые должны быть заменены при использовании устройства формирования изображений, могут задаваться как расходный блок 200.

[0047] Каждый расходный блок 200 может иметь предварительно определенный срок использования. Следовательно, расходный блок 200 может включать в себя микропроцессор и/или схему, такую как CRUM-модуль 210 (модуль для мониторинга заменяемых пользователем блоков), которая обеспечивает замену в надлежащее время.

[0048] CRUM-модуль 210 может устанавливаться в расходном блоке 200 и записывать различную информацию. CRUM-модуль 210 включает в себя запоминающее устройство. Следовательно, CRUM-модуль 210 может упоминаться под различными терминами, к примеру, запоминающее устройство или запоминающее устройство CRUM (запоминающее устройство мониторинга заменяемых пользователем блоков), но для удобства пояснения, используется термин "CRUM-модуль".

[0049] В запоминающем устройстве, предоставляемом в CRUM-модуле, может быть сохранена различная характеристическая информация в отношении расходного блока 200, самого CRUM-модуля или устройства формирования изображений, а также информация использования или программы, связанные с осуществлением задания формирования изображений.

[0050] Различные программы, сохраненные в CRUM-модуле, могут включать в себя не только общие приложения, но также и программы O/S (операционной системы) и программы шифрования. Информация относительно изготовителя расходного блока 200, информация относительно изготовителя устройства формирования изображений, названия устанавливаемых устройств формирования изображений, информация относительно даты изготовления, серийного номера, названия модели, информация электронной подписи, ключа шифрования и индекса ключа шифрования может быть включена в характеристическую информацию. Информация использования может включать в себя такую информацию, как то, сколько листов бумаги отпечатано к настоящему моменту, сколько листов бумаги может быть отпечатано с этого момента, и сколько тонера осталось. Вместо этого, характеристическая информация также может упоминаться как уникальная информация.

[0051] Согласно примерному варианту осуществления, информация, как проиллюстрировано ниже в таблице 1, может быть сохранена в CRUM-модуле 210.

Таблица 1
Общая информация
Версия ОС	CLP300_V1.30.12.35 22.02.2007
Версия SPL-C	5.24 06-28-2006
Версия движка	6.01.00(55)
Серийный номер USB	BH45BAIP914466B
Установленная модель	DOM
Дата начала обслуживания	2007-09-29
Дополнительные параметры
Размер RAM	32 мегабайта
Размер EEPROMUSB-подключение (высокоскоростное)	4096 байтов
Ресурс расходных материалов
Общее количество страниц	774/93 страниц (цветная/монохромная печать)
Ресурс термозакрепляющего устройства	1636 страниц
Ресурс валика переноса	864 страницы
Ресурс валика лотка	867 страниц
Общее количество изображений	3251 изображение
Ресурс блока формирования изображений/проявочного валика	61 изображение/19 страниц
Ресурс ремня переноса	3251 изображение
Количество тонерных изображений	14/9/14/19 изображений (C/M/Y/K)
Информация тонера
Объем оставшегося тонера, проценты	99%/91%/92%/100% (C/M/Y/K)
Средняя краскоемкость тонера	5%/53%/31%/3% (C/M/Y/K)
Информация расходных материалов
Голубой тонер	SAMSUNG(DOM)
Пурпурный тонер	SAMSUNG(DOM)
Желтый тонер	SAMSUNG(DOM)
Черный тонер	SAMSUNG(DOM)
Блок формирования изображений	SAMSUNG(DOM)
Меню управления цветом
Пользовательский цвет	Корректировка вручную (CMYK: 0, 0, 0, 0)
Меню настроек
Энергосберегающий режим	20 минут
Автоматическое продолжение печати	Включено
Корректировка угла наклона	Плоский

[0052] В запоминающем устройстве CRUM-модуля 210 может быть сохранена приблизительная информация расходного блока 200 и информация относительно ресурса, меню информации и настроек расходного блока 200. Помимо корпуса устройства формирования изображений, O/S, предоставляемая для использования в расходном блоке, может быть сохранена в запоминающем устройстве.

[0053] CRUM-модуль может включать в себя CPU (не проиллюстрирован), который может управлять запоминающим устройством, выполнять различные программы, сохраненные в запоминающем устройстве, и осуществлять связь с корпусом устройства формирования изображений или контроллером других устройств.

[0054] CPU может приводить в действие O/S, сохраненную в запоминающем устройстве CRUM-модуля, и выполнять инициализацию самого расходного блока 200, помимо инициализации устройства формирования изображений. CPU может выполнять аутентификацию между корпусом устройства формирования изображений, когда инициализация завершена, или во время инициализации. Когда инициализация завершена, он может выполнять обмен данными шифрования с корпусом устройства формирования изображений. Различные команды и данные, передаваемые из корпуса устройства формирования изображений, могут шифроваться согласно произволь
