Способ автоматической подналадки исполнительного органа станка
Иллюстрации
Показать всеРеферат

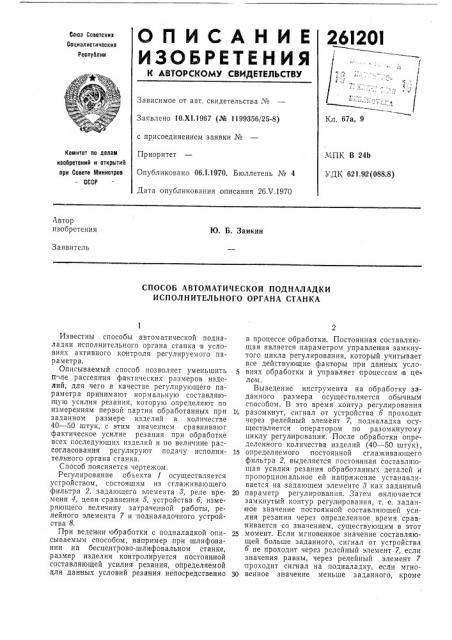

ОПИСАНИЕ
ИЗОЫ Ет Е Н И Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
26I20I
Союз Советских
Социалистических
Республик
I с с ., с- с с ->
Зависимое от авт. свидетельства №
Кл. 67а, 9
Заявлено 10.Х1.19<67 (№ 1199356>
Приоритет
Опубликовано 06Л.1970. Бюллетень № 4
Дата опубликования описания 26Л .1970
МПК В 24b
УДК 621 92(088 8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
Ю. Б. Заикин
Заявитель
СПОСОБ АВТОМАТИЧЕСКОЙ ПОДНАЛАДКИ
ИСПОЛНИТЕЛЬНОГО ОРГАНА СТАНКА
Известны способы автоматической подналадки исполнительного органа станка в условиях активного контроля регулируемого параметра.
Описываемый способ позволяет уменьшить п ле рассеяния фактических размеров изделий, для чего в качестве регулирующего параметра принимают нормальную составляюгцую усилия резания, которую определяют по измерениям первой партии обработанных при заданном размере изделий в количестве
40 — 50 штук, с этим значением сравнивают фактическое усилие резания при обработке всех последующих изделий и по величине рассогласования регулируют подачу исполнительного органа станка.
Способ поясняется чертежом.
Регулирование объекта 1 осуществляется устройством, состоящим из сглаживающего фильтра 2, задающего элемента 8, реле времени 4, цепи сравнения 5, устройства б, измеряющего величину затраченной работы, релейного элемента 7 и подналадочного устройства 8.
При ведении обработки с подналадкой описываемым способом, например при шлифовании на бесцентрово-шлифовальном станке, размер изделия контролируется постоянной составляющей усилия резания, определяемой для данных условий резания непосредственно в процессе обработки. Постоянная составляющая является параметром управления замкнутого цикла регулирования, который учитывает все действующие факторы при данных усло5 виях обработки и управляет процессом в целом.
Выведение инструмента на обработку заданного размера осуществляется обычным способом. В это время контур регулирования
1(разомкнут, сигнал от устройства б проходит через релейный элемент 7, подналадка осуществляется оператором по разомкнутому циклу регулирования. После обработки определенного количества изделий (40 — 50 штук), 15 определяемого постоянной сглаживающего фильтра 2, выделяется постоянная составляющая усилия резания обработанных деталей и пропорциональное ей напряжение устанавливается на задающем элементе 3 как заданный
20 параметр регулирования. Затем .включаегся замкнутый контур регулирования, т. е. задан ное значение постоянной составляющей усилия резания через определенное время сравнивается со значением, существующим в этот
25 момент. Если мгновенное значение составляющей больше заданного, сигнал от устройства б не проходит через релейный элемент 7, если значения равны, через релейный элемент 7 проходит сигнал на подналадку, если мгно50 венное значение меньше заданного, кроме
261201
Составитель А. Савостин
Редактор Г. К. Гончарова Текред А. А. Камышиикова Корректор В. В. Комарова
Заказ 1114/13 Тираж 500 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 основного сигнала на подналадку от устройства 6 подается дополнительный сигнал па подналадку в момент включения,цепи сравнения 5.
Предмет изобретения
Способ автоматической подналадки исполнительного органа станка, в частности, бесцентрово-.шлифовального станка в условиях активного контроля регулируемого параметра, отлича)ощийся тем, что, с целью уменьшения поля рассеяния фактических размеров изделий, в качестве регулирующего параметра принимают нормальную составляющую усилия резания, которую спределяют по из5 мерениям первой партии обработанных при заданном размере издел ий в количестве
40 — 50 штук, с этим значением сравнивают фактическое усилие резания при обработке всех последующих изделий и по величине рас10 согласования регулируют подачу исполнительного органа станка.
