Реферат

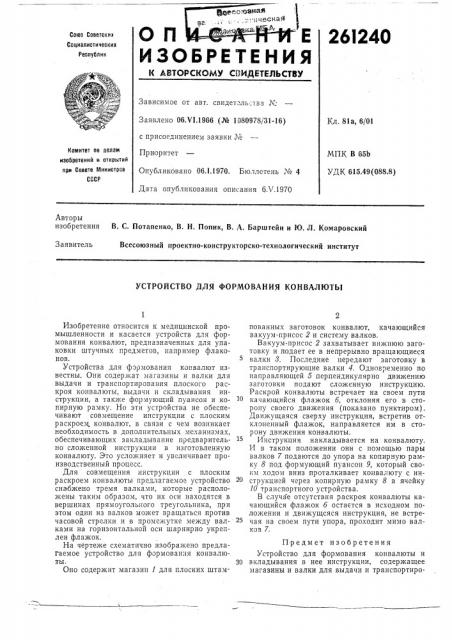

gypcî .озн з ячейка@ Р.

О П

ИЗОБРЕТЕНИЯ

26I240

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидет ль тва N

Заявлено 06.VI.1966 (№ 1080978/31-16) с присоединением заявки М

Приоритет

Опубликовано 06.1.1970. Бюллетень ¹ 4

Дата опубликования описания бХ.1970

Кл. 81а, 6/01

Комитет по лелем

МПК В 65b

УДК 615,49 (088.8) изобретений и открытий при Совете Министров

СССР

Авторы изобретения В. С. Потапенко, В. Н. Попик, В. Л. Барштейн и Ю. Л. Комаровский

Заявитель

Всесоюзный проектно-конструкторско-технологический институт

УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ KOHBAJIIOTbl

Изобретение относится к медицинской промышленности и касается устройств для формования конвалют, предназначенных для упаковки штучных предметов, например флаконов.

Устройства для формования конвалют известны. Они содержат магазины и валки для выдачи и транспортирования плоского раскроя конвалюты, выдачи и складывания инструкции, а также формующий пуансон и копирную рамку. Но эти устройства не обеспечивают совмещение инструкции с плоским раскроем, конвалют, в связи с чем возникает необходимость в дополнительных механизмах, обеспечивающих закладывание предварительно сложенной инструкции в изготовленную конвалюту. Это усложняет и увеличивает производственный процесс.

Для совмещения инструкции с плоским раскроем конвалюты предлагаемое устройство снабжено тремя валками, которые расположены таким образом, что их оси находятся в вершинах прямоугольного треугольника, при этом один из валков может вращаться против часовой стрелки и в промежутке между валками на горизонтальной оси шарнирно укреплен флажок.

На чертеже схематично изображено предлагаемое устройство для формования конвалюты, Оно содержит магазин 1 для плоских штампованных заготовок конвалют, качающийся вакуум-присос 2 и систему валков.

Вакуум-присос 2 захватывает нижнюю заготовку и подает ее в непрерывно вращающиеся валки 8. Последние передают заготовку в транспортирующие валки 4. Одновременно по направляющей б перпендикулярно движению заготовки подают сложенную инструкцию.

Раскрой конвалюты встречает на своем пути качающийся флажок б, отклоняя его в сторону своего движения (показано пунктиром).

Движущаяся сверху инструкция, встретив отклоненный флажок, направляется им в сторону движения конвалюты.

Инструкция накладывается на конвалюту.

И в таком положении они с помощью пары валков 7 подаются до упора на копирную рамку 8 под формующий пуансон 9, который своим ходом вниз проталкивает конвалюту с инструкцией через копирную рамку 8 в ячейку

10 транспортного устройства.

В случае отсутствия раскроя конвалюты качающийся флажок б остается в исходном положении и движущсяся инструкция, не встречая на своем пути упора, проходит мимо валков 7.

Предмет изобретения

Устройство для формования конвалюты и

ЗО вкладывания в нее инструкции, содержащее магазины и валки для выдачи и транспортиро261240

Составитель H. Б. Эскин

Редактор О. С. Филиппова Техрсд А. А. Камышникова Корректор Г. П. Шильман

Заказ 1019/13 Тираж 499 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская нао., д. 4у5

Типография, пр. Сапунова, 2 вания плоского раскроя конвалюты, выдачи и складывания инструкции, а также формующий пуансон и копирную рамку, оглииаюи1ееся тем, что, с целью совмещения инструкции с плоским раскроем конвалюты, опо снабжено тремя валками, которые расположены таким образом, что их оси находятся в вершинах прямоугольного треугольника, прн этом один из валков может вращаться против часовой стрелки и в промежутке между валками на горизонтальной оси шарнирно укреплен флажок.
