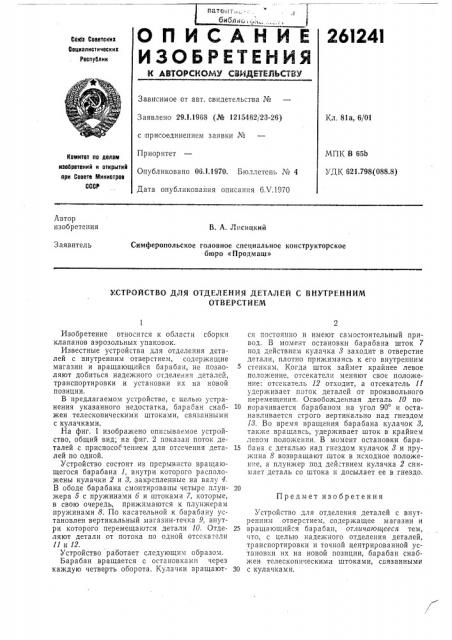

ОПИСАНИЕ 26I24l

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 81а, 6/01

Заявлено 29 1.1968 (№ 1215462/23-26) с присоединением заявки №

Приоритет

Опубликовано 06.1.1970. Бюллетень ¹ 4

Дата опубликовайия описания 6Х.1970

МПК В 65b

УДК, 621.798(088.8) Комитет по делам изобретений и открытий лри Совете Министров

СССР

Лвтор изобретения

В, А. Лисицкий

Симферопольское головное специальное конструкторское бюро «Продмаш»

Заявитель

УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ДЕТЛЛЕИ С ВНУТРЕННИМ

ОТВЕРСТИЕМ

Предмет изобретения

Изобретение относится к области сборки клапанов аэрозольных упаковок.

Известные устройства для отделения деталей с внутренним отверстием, содержащие магазин и вращающийся барабан, не позволяют добиться надежного отделения деталей, транспортировки и установки их на новой позиции.

В предлагаемом устройстве, с целью устранения указанного недостатка, барабан снабжен телескопическими штоками, связанными с кулачками.

На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 показан поток деталей с приспососчением для отсечения деталей по одной.

Устройство состоит из прерывисто вращающегося барабана 1, внутри которого расположены кулачки 2 и 8, закрепленные на валу 4.

В ободе барабана смонтированы четыре плунжера 5 с пружинами б и штоками 7, которые, в свою очередь, прижимаются к плунжерам пружинами i8. По касательной к барабану установлен вертикальный магазин-течка 9, внутри которого перемещаются детали 10. Отделяют детали от потока по одной отсекатели

11 и 12.

Устройство работает следующим образом.

Барабан вращается с остановками через каждую четверть оборота. Кулачки вращаются постоянно и имеют самостоятельный привод. В момент остановки барабана шток 7 под действием кулачка 8 заходит в отверстие детали, плотно прижимаясь к его внутренним стенкам. Когда шток займет крайнее левое положение, отсекатели меняют свое положение: отсекатель 12 отходит, а отсекатель 11 удерживает поток деталей от произвольного перемещения. Освобожденная деталь 10 по10 ворачивается барабаном на угол 90 и останавливается строго вертикально над гнездом

i8. Во время вращения барабана кулачок 8, также вращаясь, удерживает шток в крайнем левом положении, В момент остановки бара15 бана с деталью над гнездом кулачок 8 и пружина 8 возвращают шток в исходное положение, а плунжер под действием кулачка 2 снимает деталь со штока и досылает ее в гнездо.

Устройство для отделения деталей с внутренним отверстием, содержащее магазин и

25 вращающийся барабан, отличающееся тем, что, с целью надежного отделения деталей, транспортировки н точной центрированной установки их на новой позиции, барабан снабжен телескопическими штоками, связанными

30 с кулачками.
