Грузонесущий орган скребкового конвейера^^-1_./

Грузонесущий орган скребкового конвейера^^-1_./

Иллюстрации

Показать все

Реферат

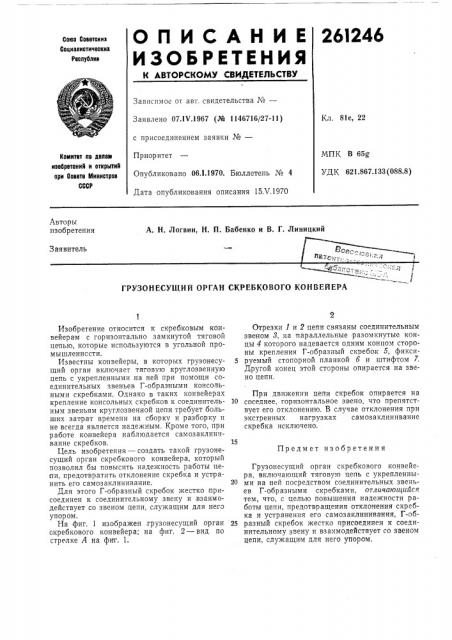

261246

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социзлистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 07 17.1967 (№ 1146716/27-11) с присоединением заявки №вЂ”

Пр:иор итет

Опубликовано 06.1.1970. Бюллетень № 4

Дата опубликования описания 15Л .1970

Кл. 81е, 22

МПК В 65g

УДК 621 867 133 (088 8) Комитет по долею изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

А. Н. Логвин, H. П. Бабенко и В. Г. Линицкий

Заявитель

8 ттате . ""н.--;я

ГРУЗОНЕСУЩИЙ ОРГАН СКРЕБКОВОГО КОНВЕЙЕРА

Предмет изобретения

Изобретение относится к скреоковым конвейерам с горизонтально замкнутой тяговой цепью, которые используются в угольной промышленности.

Известны конвейеры, в которых грузонесущий орган включает тяговую круглозвенную цепь с укрепленными на ней при помощи соединительных звеньев Г-образными консольными скребками. Однако B таких конвейерах крепление консольных скребков к соединительным звеньям круглозвенной цепи требует больших затрат времени на сборку и разборку и не всегда является надежным. Кроме того, при работе конвейера наблюдается самозаклинивание скребков.

Цель изобретения — создать такой грузонесущий орган скребкового конвейера, которьш позволил бы повысить надежность работы цепи, предотвратить отклонение скребка и устранить его самозаклинивание.

Для этого Г-образный скребок жестко присоединен к соединительному звену и,взаимодействует со звеном цепи, служащим для него упором.

На фиг. 1 изображен,грузонесущий орган скребкового конвейера; на фиг. 2 — вид по стрелке А на фиг. 1, Отрезки 1 и 2 цепи связаны соединительным звеном 8, на параллельные разомкнутые концы 4 которого надевается одним концом стороны крепления Г-образный скребок 5, фикси5 руемый стопорной планкой б и штифтом 7.

Другой конец этой стороны опирается на звено цепи, При движении цепи скребок опирается на

1О соседнее, горизонтальное звено, что препятствует его отклонению. В случае отклонения при экстренных нагрузках самозаклинивание скребка исключено.

Грузонесущий орган скребкового конвейера, включающий тяговую цепь с укрепленны2О ми на ней посредством соединительных звеньев Г-образными скребками, отличающийся тем, что, с целью повышения надежности работы цепи, предотвращения отклонения скребка и устранения его самозаклинивания, Г-об25 разный скребок жестко присоединен к соединительному звену и взаимодействует со звеном цепи, служащим для него упором.

26f246

Составитель Ю. Н. Сафонова

Редактор В. Борисова Техред А. А, Камышникова Корректор Г. П. Шильман

Заказ 1073/7 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
