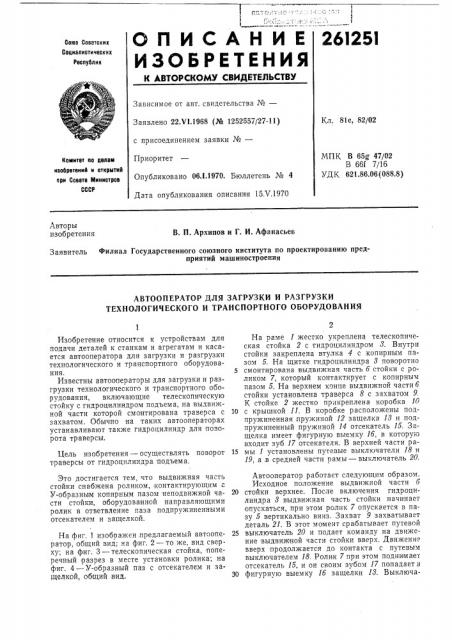

О П И С А Н И Е 261251 и за ы стен ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 22 1/1.1968 (№ 1252557/27-11) с присоединением заявки №вЂ”

Пр.иоритет

Опубликовано 06.1.1970. Бюллетень № 4

Дата опубликования описания 15Х1970

Кл. 81е, 82/02

МПК В 65g 47/02

В 66f 7/16

УД К 621.86.06 (088.8) Комитет по аслам изобретений и открытиЯ при Совете Мииистров

СССР

Авторы изобретения

В. П. Архипов и Г. И. Афанасьев

Заявитель Филиал Государственного союзного института по проектированию предприятий машиностроения

АВТООПЕРАТОР ДЛЯ ЗАГРУЗКИ И РАЗГРУЗКИ

ТЕХНОЛОГИЧЕСКОГО И ТРАНСПОРТНОГО ОБОРУДОВАНИЯ

Изобретение относится к устройствам для подачи деталей к станкам и агрегатам и касается автооператора для загрузки и разгрузки технологического и транспортного оборудования.

Известны автооператоры для загрузки и разгрузки технологического и транспортного оборудования, включающие телескопическую стойку с тидроцилиндром подъема, на выдвижной части которой смонтирована траверса с захватом. Обычно на таких автооператорах устанавливают также гидроцилиндр для поворота траверсы.

Цель изобретения — осуществлять поворот траверсы от гидроцилиндра подъема.

Это достигается тем, что выдвижная часть стойки снабжена роликом, контактирующим с

У-образным копирным пазом неподвижной части стойки, оборудованной направляющими ролик в ответвление паза подпружиненными отсекателем и защелкой.

На фиг. 1 изображен, предлагаемый автооператор, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — телескопическая стойка, поперечный разрез в месте установки ролика; на фиг. 4 — У-образный паз с отсекателем и защелкой, общий вид.

На раме 1 жестко укреплена телескопическая стойка 2 с тидроцилиндром 8. Внутри стойки закреплена втулка 4 с копирным пазом 5. На щитке гидроцилиндра 8 поворотно

5 смонтирована выдвижная часть б стойки с роликом 7, который контактирует с копирным пазом 5. На верхнем конце выдвижной части б стойки установлена траверса 8 с захватом 9.

К стойке 2 жестко прикреплена коробка 1Ci

10 с крышкой 11. В коробке расположены подпружиненная,пружиной 12 защелка 18 и подпружиненный пружиной 14 отсекатель 15. Защелка имеет фигурную выемку 1б, в которую входит зуб 17 отсекателя. В верхней части ра15 мы 1 установлены путевые выключатели 18 и

19, а,в средней части рамы — выключатель 20.

Автооператор работает следующим образом.

Исходное положение выдвижной части б

20 стойки верхнее. После включения гидроцилиндра 3 выдвижная часть стойки начинает опускаться, при этом ролик 7 опускается в пазу 5 вертикально вниз, Захват 9 захватывает деталь 21. В этот момент срабатывает путевой

25 выключатель 20 и подает команду на движение выдвижной части стойки вверх. Движение вверх .продолжается до контакта с путевым выключателем 18. Ролик 7 при этом поднимает отсекатель 15, и он своим зубом 17 попадает в

30 фигурную выемку 1б защелки 13. Выключа261251

19 тель 18 подает команду на движение вниз. Ролик 7 направляется отсекателем 15 в ответвление копирного паза 5, и выдвижная часть б стойки поворачивается вместе с траверсой 8 и захватом 9 и движется вниз до контакта с путевым выключателем 20, деталь .оставляется на новом месте, и вновь начинается подъем.

На этот раз он происходит до крайнего верхнего положения, т. е. до контакта с путевым выключателем 19. При этом ходе ролик 7 поднимает защелку 18 и она освобождает отсекатель 15, который возвращается в исходное положение, 4

Предмет изобретения

Автооператор для загрузки и разгрузки технологического и транспортного оборудования, включающий телескопическую стойку с гидроцилиндром подъема, на выдвижной части кототорой смонтирована траверса с захватом, отличающийся тем, что, с целью поворота траверсы от гидроцилиндра подъема, выдвижная

l0 часть стойки снабжена роликом, контактирующим с У-образным копирным пазом неподвижной части стойки, оборудованной направляющими ролик в ответвление паза подпружиненными отсекателем и защелкой.
