Блок crum, монтируемый на расходном блоке устройства формирования изображений и демонтируемый с него, и устройство формирования изображений, использующее его

Блок crum, монтируемый на расходном блоке устройства формирования изображений и демонтируемый с него, и устройство формирования изображений, использующее его

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

[1] Аспекты иллюстративных вариантов осуществления имеют отношение к заменяемому пользователем блоку мониторинга (CRUM), монтируемому и демонтируемому с расходного блока устройства формирования изображений, и к устройству формирования изображений, использующему его, и, в частности, к блоку CRUM, который извлекает энергию из сигнала тактирования, и к устройству формирования изображений, использующему его.

УРОВЕНЬ ТЕХНИКИ

[2] С развитием электронной технологии были разработаны различные типы электронной продукции. В частности, поскольку компьютеры широко используются, также увеличилась распространенность компьютерных периферийных устройств. Компьютерными периферийными устройствами называются устройства, которые увеличивают удобство использования компьютеров и включают в себя такие устройства формирования изображений, как принтер, сканер, копировальное устройство, многофункциональное периферийное устройство (MFP) и т.д.

[3] Устройства формирования изображений используют чернила или тонер для печати изображения на бумаге. Чернила или тонер используются каждый раз, когда выполняется задание формирования изображения, и становятся израсходованными, если они используется больше предопределенного времени. В этом случае блок, который хранит чернила или тонер, должен быть заменен. Также часть или элемент, который заменяется в процессе использования устройства формирования изображений, называется расходным блоком или сменным блоком. Для удобства объяснения в этом описании он будет называться расходным блоком.

[4] Расходный блок включает в себя не только блок, который должен быть заменен, когда он будет израсходован, например, чернила или тонер, но также и блок, который должен быть заменен после предопределенного промежутка времени, поскольку его свойства изменяются со временем и, таким образом, нельзя ожидать высокого качества печати. Таким образом, расходный блок может также включать в себя такие части, как цветное проявляющее вещество и лента промежуточного переноса. Такие расходные блоки должны заменяться регулярно в подходящее время замены.

[5] Время замены может быть определено с использованием индекса условий использования. Индекс условий использования представляет собой степень использования устройства формирования изображений и может являться количеством листов бумаги, которые напечатаны и выданы из устройства формирования изображений, количеством точек, формирующих изображение, и т.д. Устройство формирования изображений может подсчитывать количество листов бумаги или точек, чтобы определить время замены каждого расходного блока.

[6] В последнее время, чтобы позволить пользователю точно определять время замены каждого блока, в каждом расходном блоке может быть смонтирован или демонтирован блок CRUM.

[7] Если расходный блок смонтирован на устройстве формирования изображений, блок CRUM и устройство формирования изображений могут взаимодействовать друг с другом через разъемы каждого из них. Блок CRUM включает в себя разъем питания для приема энергии, обеспечиваемой от устройства формирования изображений. В соответствии с этим энергия, обеспечиваемая от устройства формирования изображений, передается на разъем питания, и блок CRUM может работать, принимая энергию от разъема питания.

[8] Однако, с учетом структурных признаков, наличие разъема питания для обеспечения энергии может увеличить количество интерфейсов блока CRUM. Растущее количество разъемов или интерфейсов также увеличивает размер блока CRUM, влияя на стоимость блока CRUM.

[9] Кроме того, поскольку энергия подается даже во время паузы в работе, когда данные не принимаются или передаются через разъем питания, энергопотребление устройства формирования изображений увеличивается. Чтобы преодолеть описанные выше недостатки, было предложено удалить разъем питания и использовать только два разъема, которые комбинируют данные c генератором тактовых импульсов. Однако в отличие от случая, в котором данные и генератор тактовых импульсов воплощены отдельно, интерфейсная схема основной платы должна быть создана с использованием аналогового метода, и, таким образом, существуют недостатки сложной карты схемы, ограничения скорости и т.п.

[10] Задача настоящего изобретения состоит в том, чтобы справиться с упомянутыми выше недостатками.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ЗАДАЧА

[11] В соответствии с настоящим изобретением обеспечены устройство и способ, изложенные в приложенной формуле изобретения. Другие признаки изобретения будут очевидны из зависимых пунктов формулы изобретения и нижеследующего описания.

[12] Аспект иллюстративных вариантов осуществления имеет отношение к блоку CRUM, который выполнен с возможностью извлекать энергию из сигнала тактирования, который принимается от устройства формирования изображений, и к устройству формирования изображений, использующему его.

РЕШЕНИЕ ЗАДАЧИ

[13] В соответствии с иллюстративным вариантом осуществления блок CRUM включает в себя схему извлечения энергии, выполненную с возможностью извлекать энергию из высокого значения сигнала тактирования, когда сигнал тактирования принимается от устройства формирования изображений, и сохранять энергию в емкостном элементе; и контроллер, выполненный с возможностью работать с использованием извлеченной энергии, причем сигнал тактирования имеет первую ширину импульса в секции данных, в которой сигнал данных принимается и передается, и имеет вторую ширину импульса, которая отличается от первой ширины импульса, в секции паузы, в которой сигнал данных не принимается.

[14] Сделана ссылка на схему извлечения энергии, которая будет пониматься также как схема извлечения заряда, для подачи заряда в емкостный элемент для сохранения заряда или извлеченного заряда в емкостном элементе.

[15] В этом случае первая ширина импульса сигнала тактирования может быть больше, чем вторая ширина импульса.

[16] Сигнал тактирования может отличаться тем, что высокое значение и низкое значение периодически чередуются в секции данных с первым циклом, или высокое значение и низкое значение периодически чередуются в секции паузы со вторым циклом, который отличается от первого цикла.

[17] Первый цикл может быть больше, чем второй цикл.

[18] Контроллер может принимать и передавать сигнал данных от устройства формирования изображений в соответствии с сигналом тактирования и управлять памятью.

[19] Когда определено, что секция паузы заменена на секцию данных на основе сигнала тактирования, контроллер может передавать/принимать сигнал данных в секции данных.

[20] Когда высокое значение и низкое значение сигнала тактирования периодически чередуются в секции паузы, и секция, в которой поддерживается одно из высокого значения и низкого значения, превышает предопределенное первое время, контроллер может определить, что секция данных заменена на секцию данных, и когда высокое значение и низкое значение сигнала тактирования периодически чередуются в секции данных, и секция, в которой поддерживается одно из высокого значения и низкого значения, меньше, чем первое время, контроллер может определить, что секция данных заменена на секцию паузы.

[21] Когда высокое значение и низкое значение сигнала тактирования периодически чередуются в секции паузы, и секция, в которой поддерживается низкое значение сигнала тактирования, превышает предопределенное первое время, контроллер может определить время, когда секция превышает первое время как время, в которое начинается прием/передача сигнала данных, и когда высокое значение и низкое значение сигнала тактирования периодически чередуются в секции данных или секции паузы, и секция, в которой поддерживается высокое значение сигнала тактирования, превышает предопределенное второе время, контроллер выполнен с возможностью определять время, когда секция превышает второе время, как время, в которое заканчивается прием сигнала данных.

[22] Память и контроллер могут состоять из одной интегральной микросхемы, IC.

[23] Схема извлечения энергии может включать в себя переключающий элемент, выполненный с возможностью пропускать сигнал тактирования, имеющий высокое значение, из числа принятых сигналов тактирования, и емкостный элемент, выполненный с возможностью заряжаться посредством сигнала тактирования, который пропускается от переключающего элемента.

[24] Переключающий элемент может являться по меньшей мере одним из диода и транзистора.

[25] Блок CRUM может далее включать в себя разъем данных, выполненный с возможностью передавать/принимать сигнал данных, который разделен на секцию данных и секцию паузы, когда блок CRUM взаимодействует с основной частью устройства формирования изображений, разъем тактирования, выполненный с возможностью принимать сигнал тактирования от основной части, и разъем заземления, выполненный с возможностью соединяться с разъемом заземления основной части устройства формирования изображений.

[26] CRUM может дополнительно включать в себя разъем питания, который соединен с разъемом питания основной части устройства формирования изображений, причем разъем питания блока CRUM может поддерживать неактивное состояние.

[27] Сигнал тактирования может иметь третью ширину, которая отличается от первой ширины импульса в неактивной секции, в которой сигнал данных не принимается и не передается.

[28] В соответствии с другим иллюстративным вариантом осуществления блок CRUM включает в себя разъем данных, выполненный с возможностью передавать/принимать сигнал данных, который разделен на секцию данных и секцию паузы, когда блок CRUM взаимодействует с основной частью устройства формирования изображений, разъем тактирования, выполненный с возможностью принимать сигнал тактирования для определения, принимается ли или передается сигнал данных от основной части, и разъем заземления, выполненный с возможностью соединяться с разъемом заземления основной части устройства формирования изображений, схему извлечения энергии, выполненную с возможностью извлекать энергию из высокого значения сигнала тактирования и сохранять ее в емкостном элементе, и контроллер, выполненный с возможностью работать с использованием извлеченной энергии, причем сигнал тактирования имеет первую ширину импульса в секции данных, в которой сигнал данных принимается и передается, и имеет вторую ширину импульса, которая отличается от первой ширины импульса, в секции паузы, в которой сигнал данных не принимается.

[29] В соответствии с иллюстративным вариантом осуществления устройство формирования изображений включает в себя основную часть, имеющую основной контроллер, который выполнен с возможностью управлять работой устройства формирования изображений, расходный блок, выполненный с возможностью быть смонтированным на основной части для взаимодействия с основным контроллером, и блок CRUM, выполненный с возможностью хранить информацию о расходном блоке, причем основной контроллер выполнен с возможностью передавать сигнал тактирования, в котором высокое значение и низкое значение периодически чередуются по предопределенному шаблону в секции паузы, в которой сигнал данных не принимается к блоку CRUM, причем сигнал тактирования имеет первую ширину импульса в секции данных, в которой сигнал данных принимается и передается, и имеет вторую ширину импульса, которая отличается от первой ширины импульса, в секции паузы, в которой сигнал данных не принимается.

[30] В этом случае первая ширина импульса сигнала тактирования может быть больше, чем вторая ширина импульса.

[31] Блок CRUM может включать в себя схему извлечения энергии, выполненную с возможностью извлекать энергию из сигнала тактирования, когда сигнал тактирования принимается во время процесса передачи данных с помощью основного контроллера, и сохранять извлеченную энергию в емкостном элементе, память и контроллер, выполненный с возможностью быть активированным посредством извлеченной энергии, передавать/принимать сигнал данных в соответствии с сигналом тактирования и управлять памятью в соответствии с переданным/принятым сигналом данных.

[32] Блок CRUM может дополнительно включать в себя разъем данных, выполненный с возможностью передавать/принимать сигнал данных от основного контроллера, разъем тактирования, выполненный с возможностью принимать сигнал тактирования, который передается от основного контроллера, и разъем заземления.

[33] Когда определено, что секция паузы заменена на секцию данных на основе сигнала тактирования, контроллер может передавать/принимать сигнал данных в секции данных.

[34] В соответствии с иллюстративным вариантом осуществления расходный блок, который может быть смонтирован на устройстве формирования изображений и демонтирован с устройства формирования изображений, включает в себя первую контактную точку, выполненную с возможностью принимать сигнал тактирования от основной части устройства формирования изображений, вторую контактную точку, выполненную с возможностью передавать/принимать сигнал данных к/от основной части устройства формирования изображений, третью контактную точку, выполненную с возможностью соединяться с разъемом заземления основной части устройства формирования изображений, и блок CRUM, выполненный с возможностью принимать сигнал тактирования и сигнал данных, причем блок CRUM выполнен с возможностью извлекать энергию из высокого значения сигнала тактирования в секции паузы, в которой сигнал данных не принимается, причем сигнал тактирования имеет первую ширину импульса в секции данных, в которой сигнал данных принимается и передается, и вторую ширину импульса, которая отличается от первой ширины импульса, в секции паузы, в которой данные не принимаются.

[35] Расходный блок может являться проявляющим веществом или проявляющим устройством.

[36] Заменяемый пользователем блок мониторинга (CRUM), который может быть смонтирован на расходном блоке устройства формирования изображений в соответствии с иллюстративным вариантом осуществления, включает в себя множество интерфейсов, выполненных с возможностью соединяться с расходным блоком, схему извлечения энергии, выполненную с возможностью извлекать энергию из сигнала тактирования, когда сигнал тактирования принимается через один из множества интерфейсов, и контроллер интерфейса, выполненный с возможностью передавать/принимать данные по меньшей мере через один из множества интерфейсов в соответствии с сигналом тактирования, и сигнал тактирования имеет первую ширину импульса в секции данных, в которой сигнал данных принимается, и имеет вторую ширину импульса, которая отличается от первой ширины импульса в неактивной секции, в которой сигнал данных не принимается.

[37] Когда определено, что неактивная секция заменена на секцию данных на основе сигнала тактирования, контроллер интерфейса может передавать/принимать сигнал данных в секции данных.

[38] Когда высокое значение и низкое значение сигнала тактирования периодически чередуются в неактивной секции, и секция, в которой поддерживается одно из высокого значения и низкого значения, превышает предопределенное первое время, контроллер интерфейса может определить, что неактивная секция заменена на секцию данных, и когда высокое значение и низкое значение сигнала тактирования периодически чередуются в секции данных, и секция, в которой поддерживается одно из высокого значения и низкого значения, имеет первое время, контроллер интерфейса может определить, что секция данных заменена на неактивную секцию.

[39] Когда высокое значение и низкое значение сигнала тактирования периодически чередуются в неактивной секции, и секция, в которой поддерживается низкое значение сигнала тактирования, превышает предопределенное первое время, контроллер интерфейса может определить время, когда секция превышает первое время, как время, в которое начинается прием сигнала данных, и когда высокое значение и низкое значение сигнала тактирования периодически чередуются в секции данных или неактивной секции, и секция, в которой поддерживается высокое значение сигнала тактирования, превышает предопределенное второе время, контроллер интерфейса может определить время, когда секция превышает во второе время, как время, в которое заканчивается прием сигнала данных.

[40] Схема извлечения энергии может извлекать мощность с использованием сигнала тактирования, имеющего первую ширину импульса, и сигнала тактирования, имеющего вторую ширину импульса, и контроллер интерфейса может передавать/принимать сигнал данных, соответствующий секции данных на основе сигнала тактирования.

[41] Блок CRUM может дополнительно включать в себя память и контроллер, выполненный с возможностью быть активированным посредством энергии и управлять памятью в соответствии с сигналом данных, который передается/принимается к/от контроллера интерфейса.

[42] Контроллер интерфейса, память и контроллер могут состоять по меньшей мере из одной интегральной микросхемы (IC).

[43] Схема извлечения энергии может включать в себя диод, выполненный с возможностью пропускать сигнал тактирования, имеющий высокое значение, из сигнала тактирования, и конденсатор, выполненный с возможностью заряжаться посредством сигнала тактирования, который пропускается от диода.

[44] Схема извлечения энергии может включать в себя переключающий элемент, выполненный с возможностью соединяться с интерфейсом и пропускать сигнал тактирования, имеющий высокое значение, посредством выполнения операции переключения в соответствии с сигналом тактирования, который принимается через интерфейс, и конденсатор, выполненный с возможностью заряжаться с помощью сигнала тактирования, который пропускается от переключающего элемента.

[45] Множество интерфейсов может включать в себя первый интерфейс, выполненный с возможностью принимать сигнал тактирования от разъема тактирования, обеспеченного на расходном блоке, второй интерфейс, выполненный с возможностью передавать/принимать сигнал данных к/от разъема данных, обеспеченного на расходном блоке, и третий интерфейс, выполненный с возможностью соединяться с разъемом заземления, обеспеченным на расходном блоке.

[46] Множество интерфейсов может включать в себя первый интерфейс, выполненный с возможностью принимать сигнал тактирования от разъема тактирования, обеспеченного на расходном блоке, второй интерфейс, выполненный с возможностью передавать/принимать сигнал данных к/от разъема данных, обеспеченного на расходном блоке, третий интерфейс, выполненный с возможностью соединяться с разъемом питания, обеспеченным на расходном блоке, и четвертый интерфейс, выполненный с возможностью соединяться с разъемом заземления, обеспеченным на расходном блоке, и третий интерфейс может поддерживать неактивное состояние.

[47] Множество интерфейсов может включать в себя первый интерфейс, выполненный с возможностью принимать сигнал тактирования от разъема тактирования, обеспеченного на расходном блоке, второй интерфейс, выполненный с возможностью передавать/принимать сигнал данных к/от первого разъема данных, обеспеченного на расходном блоке, третий интерфейс, выполненный с возможностью передавать сигнал данных устройству формирования изображений через второй разъем данных, обеспеченный на расходном блоке, и четвертый интерфейс, выполненный с возможностью соединяться с разъемом заземления, обеспеченным на расходном блоке.

[48] Сигнал тактирования может иметь форму волны тактирования, в которой секция высокого значения и секция низкого значения, имеющая вторую ширину импульса, периодически чередуются в неактивной секции, и размер сигнала тактирования в секции высокого значения может превышать 0.

[49] Сигнал тактирования может иметь форму волны тактирования, в которой секция высокого значения и секция низкого значения, имеющая вторую ширину импульса, периодически чередуются в неактивной секции, и размер сигнала тактирования в секции низкого значения может быть меньше высокого значения.

[50] Устройство формирования изображений в соответствии с иллюстративным вариантом осуществления включает в себя основную часть, выполненную с возможностью иметь основной контроллер, который управляет работой устройства формирования изображений, расходный блок, выполненный с возможностью быть смонтированным на основной части для обеспечения возможности связи с основным контроллером, и блок CRUM, выполненный с возможностью быть обеспеченным на расходном блоке, и основной контроллер передает сигнал тактирования, в котором высокое значение и низкое значение периодически чередуются по предопределенному шаблону в неактивной секции, в которой сигнал данных не принимается к блоку CRUM через расходный блок, и сигнал тактирования имеет первую ширину импульса в секции данных, в которой сигнал данных принимается, и вторую ширину импульса, которая отличается от первой ширины импульса, в неактивной секции.

[51] Расходный блок может включать в себя разъем данных, выполненный с возможностью передавать/принимать сигнал данных к/от основного контроллера, разъем тактирования, выполненный с возможностью принимать сигнал тактирования, который передается от основного контроллера, и разъем заземления.

[52] Блок CRUM может включать в себя первый интерфейс, выполненный с возможностью передавать/принимать сигнал данных к/от разъема данных, второй интерфейс, выполненный с возможностью принимать сигнал тактирования от разъема тактирования, схему извлечения энергии, выполненную с возможностью извлекать энергию из сигнала тактирования, когда сигнал тактирования принимается через первый интерфейс, контроллер интерфейса, выполненный с возможностью передавать/принимать сигнал данных по меньшей мере через один из множества интерфейсов в соответствии с сигналом тактирования, память и контроллер, выполненный с возможностью быть активированным посредством энергии и управлять памятью в соответствии с сигналом данных, который передается/принимается к/от контроллера интерфейса.

[53] Когда определено, что неактивная секция заменена на секцию данных на основе сигнала тактирования, контроллер интерфейса может передавать/принимать сигнал данных в секции данных.

[54] Когда высокое значение и низкое значение сигнала тактирования периодически чередуются в неактивной секции, и секция, в которой поддерживается одно из высокого значения и низкого значения, превышает предопределенное первое время, контроллер интерфейса может определить, что неактивная секция заменена на секцию данных, и когда высокое значение и низкое значение сигнала тактирования периодически чередуются в секции данных, и секция, в которой поддерживается одно из высокого значения и низкого значения, имеет первое время, контроллер интерфейса может определить, что секция данных заменена на неактивную секцию.

[55] Расходный блок может дополнительно включать в себя разъем питания, блок CRUM может дополнительно включать в себя третий интерфейс, который соединен с разъемом питания, и третий интерфейс может поддерживать неактивное состояние в любой момент времени.

[56] Расходный блок может дополнительно включать в себя дополнительный разъем данных, и блок CRUM может дополнительно включать в себя третий интерфейс, выполненный с возможностью передавать сигнал данных основному контроллеру через дополнительный разъем данных.

[57] Блок CRUM, который может быть смонтирован на расходном блоке устройства формирования изображений в соответствии с иллюстративным вариантом осуществления, включает в себя множество интерфейсов, выполненных с возможностью соединяться с расходным блоком, схему извлечения энергии, выполненную с возможностью извлекать энергию из сигнала тактирования, когда сигнал тактирования принимается через один из множества интерфейсов, и контроллер интерфейса, выполненный с возможностью передавать/принимать сигнал данных по меньшей мере через один из множества интерфейсов в соответствии с сигналом тактирования, и сигнал тактирования является сигналом, в котором высокое значение и первое низкое значение периодически чередуются в секции данных, в которой принимается сигнал данных, и одно из высокого значения и второго низкого значения поддерживается в неактивной секции, в которой не принимается сигнал данных, и второе низкое значение превышает 0 и меньше, чем высокое значение.

[58] Сигнал тактирования может являться сигналом, в котором высокое значение и первое низкое значение периодически чередуются в соответствии с предопределенным первым временем в секции данных, и одно из высокого значения и второго низкого значения может поддерживаться в течение времени, которое дольше первого времени в неактивной секции.

[59] Когда определено, что неактивная секция заменена на секцию данных на основе сигнала тактирования, контроллер интерфейса может передавать/принимать сигнал данных в секции данных.

[60] Когда высокое значение сигнала тактирования поддерживается и заменяется на первое низкое значение в неактивной секции, контроллер интерфейса может определить момент времени, когда высокое значение заменено на первое низкое значение, как момент времени, в который начинается прием сигнала данных, и когда секция, в которой поддерживается высокое значение сигнала тактирования, превышает первое время в секции данных или неактивной секции, контроллер интерфейса может определить время как момент времени, в который заканчивается прием сигнала данных.

[61] Когда одно из высокого значения и второго низкого значения сигнала тактирования поддерживается дольше, чем первое время, в неактивной секции, и высокое значение и первое низкое значение имеют первое время, контроллер интерфейса может определить, что неактивная секция заменена на секцию данных, и когда высокое значение и первое низкое значение сигнала тактирования периодически чередуются в секции данных, и секция, в которой поддерживается одно из высокого значения и второго низкого значения, превышает первое время, контроллер интерфейса может определить, что секция данных заменена на неактивную секцию.

[62] Множество интерфейсов может включать в себя первый интерфейс, выполненный с возможностью принимать сигнал тактирования от разъема тактирования, обеспеченного на расходном блоке, второй интерфейс, выполненный с возможностью передавать/принимать сигнал данных от разъема данных, обеспеченного на расходном блоке, и третий интерфейс, выполненный с возможностью соединяться с разъемом заземления, обеспеченным на расходном блоке.

[63] Первое низкое значение может являться таким же, как второе низкое значение.

[64] Первое низкое значение может быть равно 0.

[65] Расходный блок, который может быть смонтирован на устройстве формирования изображений в соответствии с иллюстративным вариантом осуществления, включает в себя первую контактную точку, выполненную с возможностью принимать сигнал тактирования от основной части устройства формирования изображений, вторую контактную точку, выполненную с возможностью передавать/принимать сигнал данных к/от основной части устройства формирования изображений, третью контактную точку, выполненную с возможностью соединяться с разъемом заземления основной части устройства формирования изображений, и блок CRUM, выполненный с возможностью принимать сигнал тактирования и сигнал данных, и блок CRUM извлекает и использует энергию из сигнала тактирования в неактивной секции, в которой сигнал данных не принимается, и сигнал тактирования имеет первую ширину импульса в секции данных, в которой сигнал данных принимается, и вторую ширину импульса, которая отличается от первой ширины импульса в неактивной секции, в которой данные не принимаются.

[66] Расходный блок, который может быть смонтирован на устройстве формирования изображений в соответствии с иллюстративным вариантом осуществления, включает в себя первую контактную точку, выполненную с возможностью принимать сигнал тактирования от основной части устройства формирования изображений, вторую контактную точку, выполненную с возможностью передавать/принимать сигнал данных к/от основной части устройства формирования изображений, третью контактную точку, выполненную с возможностью соединяться с разъемом заземления основной части устройства формирования изображений, и блок CRUM, выполненный с возможностью принимать сигнал тактирования и сигнал данных, и блок CRUM извлекает и использует энергию из сигнала тактирования в неактивной секции, в которой сигнал данных не принимается, сигнал тактирования является сигналом, в котором высокое значение и низкое значение периодически чередуются в секции данных, в которой сигнал данных принимается, и одно из высокого значения и низкого значения поддерживаются в неактивной секции, и низкое значение превышает 0 и меньше, чем высокое значение.

[67] Изобретение распространяется на способ извлечения энергии из сигнала тактирования в заменяемом пользователем блоке мониторинга, CRUM, который может быть смонтирован на расходном блоке устройства формирования изображений, способ содержит извлечение и использование энергии из сигнала тактирования в неактивной секции, в которой сигнал данных не принимается, как описано выше.

ПОЛОЖИТЕЛЬНЫЕ ЭФФЕКТЫ ИЗОБРЕТЕНИЯ

[68] -

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[69] Описанные выше и/или другие аспекты идеи настоящего изобретения будут более понятны посредством описания определенных иллюстративных вариантов осуществления идеи настоящего изобретения со ссылкой на прилагаемые чертежи.

[70] Фиг. 1 - блок-схема, иллюстрирующая конфигурацию устройства формирования изображений в соответствии с иллюстративным вариантом осуществления;

[71] Фиг. 2А - изображение, иллюстрирующее одну сторону расходного блока, проиллюстрированного на фиг. 1;

[72] Фиг. 2B - изображение, иллюстрирующее другой пример расходного блока и блок CRUM, проиллюстрированного на фиг. 1;

[73] Фиг. 3 и 4 - изображения, обеспеченные для объяснения способа соединения между устройством формирования изображений и расходным блоком;

[74] Фиг. 5 - блок-схема, иллюстрирующая конфигурацию устройства формирования изображений в соответствии с другим иллюстративным вариантом осуществления;

[75] Фиг. 6 - изображение, иллюстрирующее одну сторону расходного блока, проиллюстрированного на фиг. 3;

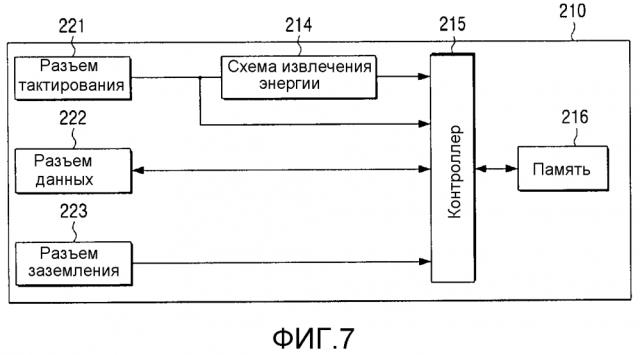

[76] Фиг. 7 - блок-схема, иллюстрирующая конфигурацию блока CRUM в соответствии с иллюстративным вариантом осуществления;

[77] Фиг. 8А - блок-схема, иллюстрирующая конфигурацию блока CRUM в соответствии с другим иллюстративным вариантом осуществления;

[78] Фиг. 8B - блок-схема, иллюстрирующая конфигурацию блока CRUM в соответствии с еще одним иллюстративным вариантом осуществления;

[79] Фиг. 9А и 9B - принципиальные схемы, иллюстрирующие схему извлечения энергии блока CRUM, проиллюстрированного на фиг. 7;

[80] Фиг. 10 - блок-схема, иллюстрирующая конфигурацию блока CRUM в соответствии с другим иллюстративным вариантом осуществления;

[81] Фиг. 11 - блок-схема, иллюстрирующая конфигурацию блока CRUM в соответствии с другим иллюстративным вариантом осуществления;

[82] Фиг. 12A - изображение, обеспеченное для объяснения различных секций передачи сигналов между основной частью и блоком CRUM;

[83] Фиг. 12B - изображение, обеспеченное для объяснения различных примеров сигнала данных, сигнала тактирования и формы волны в соответствии с сигналом декодирования;

[84] Фиг. 13 - блок-схема последовательности операций, обеспеченная для объяснения способа извлечения мощности блока CRUM в соответствии с иллюстративным вариантом осуществления; и

[85] Фиг. 14 - блок-схема последовательности операций, обеспеченная для объяснения способа извлечения мощности блока CRUM в соответствии с другим иллюстративным вариантом осуществления.

ПРЕДПОЧТИТЕЛЬНЫЕ ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

[86] -

ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

[87] Следует отметить, что этапы способа и системные компоненты, представленные традиционными символами на фигуре, показывают только заданные подробные сведения, которые важны для понимания настоящего раскрытия. Кроме того, подробные сведения могут быть легко понятны для специалиста в области техники и могут не быть раскрыты. В настоящем раскрытии реляционные термины, такие как первый, второй и т.п., могут быть использованы для различения одного объекта от другого объекта, не обязательно подразумевая фактические отношения или порядок между такими объектами.

[88] Фиг. 1 является блок-схемой, иллюстрирующей конфигурацию устройства формирования изображений в соответствии с иллюстративным вариантом осуществления. Согласно фиг. 1 устройство формирования изображений включает в себя основную часть 100, основной контроллер 110 и расходный блок 200, который может быть смонтирован на основной части 100. При этом устройство формирования изображений может быть реализовано как устройства различных типов, такие как принтер, сканер, многофункциональный принтер (MFP), факс, копировальное устройство и т.д., которые могут формировать изображение на носителях различных типов, таких как бумага.

[89] Основной контроллер 110 смонтирован на основной части 100 устройства формирования изображений и управляет всеми функциями устройства формирования изображений. Основной контроллер 110 может генерировать сигнал данных и сигнал тактирования для взаимодействия с блоком CRUM 210. При этом сигнал данных является сигналом для приема и передачи данных между блоком CRUM 210 и основным контроллером 110, и сигнал тактирования является сигналом для определения, принят ли или передан сигнал данных в блоке CRUM 210. В этом иллюстративном варианте осуществления, поскольку энергия извлекается из блока CRUM через сигнал тактирования, генерируется сигнал тактирования, высокое значение и низкое значение которого периодически чередуются не только в секции данных, но также и в секции паузы, и передается блоку CRUM 210. Это будет описано более подробно со ссылкой на фиг. 12А и 12B.

[90] Расходный блок 200 смонтирован на основной части 100 устройства формирования изображений и может являться блоком одного из различных типов, который прямо или косвенно предусматривает задание формирования изображения. Например, лазерное устройство формирования изображений может включать в себя расходный блок, такой как блок заряда, блок экспонирования, блок проявки, блок переноса, блок фиксации, различные валики, ленту, фотобарабан и т.д., и другие блоки различных типов, которые требуют замены, например, проявляющего вещества (например, картридж проявляющего вещества или картридж тонера) в процессе использования устройства формирования изображений, могут быть определены как расходный блок 200.

[91] Как описано выше, для каждого расходного блока 200 существует срок службы. В соответствии с этим в расходном блоке 200 может быть смонтирован или демонтирован блок 210 CRUM, с тем чтобы каждый расходный блок 200 мог быть вовремя заменен.

[92] Блок 210 CRUM является элементом, который монтируется на расходном блоке 200 и регистрирует различную информацию. Блок 210 CRUM может состоять только из одной микросхемы или может состоять из различных элементов, которые объединены на плате. В этом иллюстративном варианте осуществления описано, что блок 210 CRUM обеспечен на расходном блоке 200 и смонтирован на основной части через расходный блок, но в варианте осуществления блок 210 CRUM может быть непосредственно смонтирован на основной части 100 устройства формирования изображений. Таким образом, блок CRUM может продаваться отдельно от расходного блока и заменяться без непосредственного монтажа на основной части. Это будет описано более подробно со ссылкой на фиг. 2B.

[93] Блок 210 CRUM включает в себя память. В соответствии с этим блок 210 CRUM может иметь различные названия, такие как память, память блока CRUM и т.д., но в этом описании для удобства объяснения он будет называться блоком 210 CRUM.

[94] Память, обеспеченная на блоке 210 CRUM, может хранить информацию о различных свойствах относительно расходного блока 200, самого блока 210 CRUM, устройства формирования изображений и т.д. и использова
