Упаковка для яиц и способ изготовления вышеуказанной упаковки

Упаковка для яиц и способ изготовления вышеуказанной упаковки

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к упаковке для яиц и к способу ее изготовления.

Уровень техники

Известны различные формы упаковки яиц для их транспортирования. Обычно такие упаковки имеют донную часть, снабженную ячейками пригодной формы для размещения яиц, и верхнюю часть, образующую крышку сверху донной части, для размещения верхних участков яиц, помещенных в упаковку, и для закрывания упаковки. Верхняя часть часто соединяется с нижней частью с помощью соответствующего шарнирного участка, хотя также используются упаковки, содержащие раздельные донную и верхнюю части. В этих упаковках, которые содержат шарнирно соединенные донную и крышечную части, вертикальная передняя сторона донной части часто снабжена гибким клапаном, шарнирно соединенным с донной частью и вступающим от донной части, при этом клапан содержит некоторое количество выступов для зацепления с соответствующим образом расположенными и профилированными отверстиями в крышечной части, тем самым фиксируя вместе донную и крышечную части в закрытом состоянии упаковки.

В документе ЕР 1373100 приводится описание упаковочного изделия для показа и распределения хрупких продуктов, в частности яиц, содержащего донную часть, которая, по меньшей мере, частично сопрягается с наружными контурами яиц, помещенных внутрь изделия, и крышечную часть, содержащую плоские верхнюю и боковые поверхности для нанесения графической информации о содержимом изделия, при этом участки торцевых поверхностей имеют форму, отображающую форму яиц, помещенных внутрь упаковки для показа и распределения хрупких продуктов Недостаток этой упаковки для яиц состоит в том, что механизм закрывания и открывания снабжен обычным фиксирующим клапаном, имеющим выступ, который продолжается через отверстие в передней стороне крышечной части, тем самым уменьшая пространство для размещения этикетки.

Таким образом, в упаковках для яиц по существующему уровню техники этикетку можно размещать только на верхней поверхности крышечной части, которая часто не видна, когда упаковки для яиц штабелируются на торговом стеллаже. Таким образом, постоянно существовало противоречие между потребностью в большой поверхности для размещения этикетки и в то же время потребностью в надежном механизме закрывания и фиксации, т.е. большой площади для этикетки без уменьшения надежности фиксирующего механизма. Кроме того, закрывающий клапан, известный из ЕР 1373100, является элементом, который увеличивает стоимость изготовления и транспортирования упаковок для яиц.

Сущность изобретения

Задача настоящего изобретения состоит в том, чтобы предложить упаковку для яиц без традиционного фиксирующего клапана, которая может надежно закрываться и фиксироваться с помощью машины, по существу, безошибочным образом.

По настоящему изобретению вышеуказанная и другие задачи решаются с помощью способа изготовления упаковки для яиц посредством вытяжного формования волокнистого материала, при этом упаковка для яиц содержит следующие основные части:

- донную часть, содержащую некоторое количество ячеек для яиц, имеющих неплоские боковые поверхности, сопрягающиеся, по меньшей мере, частично с наружными контурами яйца, при этом некоторое количество ячеек образовано, по меньшей мере, в два параллельных ряда,

- крышечную часть, содержащую верхнюю поверхность, переднюю поверхность, заднюю поверхность и две торцевые поверхности,

- крышечная часть постоянно соединена с донной частью шарниром между задней поверхностью крышечной части и донной части, чтобы крышечная часть могла перемещаться между открытым положением и закрытым положением,

- донная часть содержит заднюю сторону, переднюю сторону, две торцевые стороны и продолжающийся вверх удерживающий выступ, который продолжается от передней стороны донной части,

- продолжающийся вверх удерживающий выступ имеет продолжающийся вниз и наружу носик для фиксирующего зацепления с взаимодействующим отверстием в передней поверхности крышечной части,

- носик не продолжается за переднюю поверхность крышечной части, когда крышечная часть находится в закрытом положении,

при этом способ состоит из следующих этапов:

- размещение вышеуказанного удерживающего участка и взаимодействующего отверстия относительно друг друга во время литья упаковки для яиц в литейной форме, так чтобы во время изготовления компенсировались деформации в крышечной части,

- удаление упаковки для яиц из формы, и

- сушка вышеуказанной упаковки для яиц в печи.

Упаковка для яиц, выполненная посредством вытяжного формования волокнистого материала, будет иметь некоторую степень жесткости в донной части, поскольку донная часть содержит ячейки для яиц, в то время как крышечная часть содержит большие, по существу, плоские поверхности. Эти большие поверхности являются менее жесткими и, следовательно, также больше склонны к деформированию во время производственного процесса, т.е. после их удаления из формы и сушки в печи. Эти деформации обычно не являются достаточно большими, чтобы создавать проблемы в отношении надежности традиционных упаковок для яиц, которые снабжены большим фиксирующим клапаном. Однако, поскольку носик в упаковке для яиц, изготавливаемой по способу изобретения, не продолжается за переднюю поверхность крышечной части, когда крышечная часть находится в закрытом положении, даже очень незначительные деформации в крышечной части могут привести к ненадежной фиксации упаковки для яиц. Поскольку упаковки для яиц механически перемещаются на очень высокой скорости в установку для упаковывания яиц, облегчение их надежной и безошибочной фиксации является критичным. В результате, посредством размещения удерживающего выступа и взаимодействующего отверстия относительно друг друга во время формования упаковки для яиц в литейной форме таким образом, чтобы компенсировать вышеуказанные деформации в крышечной части во время изготовления, обеспечивается, что упаковка для яиц может быть зафиксирована и закрыта, по существу, безошибочным образом с помощью существующего упаковочного оборудования, используемого для обработки существующих упаковок.

Таким образом, функция надежной и стабильной фиксации, которая может быть облегчена простым механическим средством закрывания, обеспечивается, например, использованием упаковочного оборудования без риска повреждения хрупких яиц, помещенных в упаковку. Это связано с тем, что упаковка для яиц по вышеуказанному варианту выполнения может быть закрыта и зафиксирована за одну операцию посредством поворачивания крышечной части относительно шарнира. Это поворачивание крышечной части может быть облегчено с помощью упаковочного оборудования за одну механическую операцию. Как правило, упаковочное оборудование приспособлено для обработки значительного количества упаковок в течение короткого промежутка времени. Таким образом, важным преимуществом настоящего варианта выполнения является то, что упаковка может быть закрыта и зафиксирована безошибочным надежным образом с помощью упаковочного оборудования. Поскольку носики выступают вниз и наружу, взаимодействующие отверстия в крышечной части могут скользить по носикам во время закрывания упаковки для яиц и зацепляться с ними фиксирующим образом, поскольку носики будет действовать как крючки, которые зацепляются за нижний край отверстия. Таким образом, обеспечиваются простой, но эффективный способ получения надежного фиксирующего средства на крышечной части и легкое изготовление упаковки для яиц. Количество таких отверстий соответствует количеству носиков.

В варианте выполнения способ по изобретению также содержит этап крепления этикетки к верхней поверхности и передней поверхности крышечной части с помощью клея. Эта этикетка закрывает отверстия в передней стороне крышечной части, тем самым придавая ей более опрятный и привлекательный вид. Поскольку носики не продолжаются за переднюю поверхность крышечной части, когда крышечная часть находится в закрытом положении, крышечная часть может быть снабжена этикеткой, закрывающей верхнюю поверхность и всю переднюю поверхность крышечной части.

В другом варианте выполнения способ содержит этап дополнительного прессования вышеуказанной упаковки для яиц для получения более гладкой поверхности упаковки для яиц.

В другом варианте выполнения способ также содержит этап формования опорной стойки между двумя соседними ячейками для яиц, при этом, по меньшей мере, одна опорная стойка, которая образуется между ячейками для яиц рядом с передней стороной донной части, будет расположена выше более чем на 7 мм, считая от дна соседних ячеек для яиц. Таким образом, обеспечивается, что продолжающийся вверх удерживающий выступ, который продолжается от передней стороны донной части, имеет повышенную жесткость. Эта повышенная устойчивость продолжающегося вверх удерживающего выступа (продолжающегося от передней стороны донной части в том же самом месте, что и расположенные, по меньшей мере, на высоте 7 мм опорные стойки) дополнительно увеличивает надежность фиксирующей функции упаковки для яиц, которая, как указано выше, механически перемещается на очень высокой скорости в установку для упаковывания яиц, где критичным является то, чтобы упаковка могла быть закрыта и зафиксирована автоматической упаковочной машиной безошибочным образом для уменьшения необходимости вмешательства оператора во время упаковывания яиц.

В другом варианте выполнения способа по изобретению, по меньшей мере, одна опорная стойка, которая образуется между ячейками для яиц рядом с передней стороной донной части, имеет высоту 7-20 мм, предпочтительно высоту 7-15 мм, считая от дна соседних ячеек для яиц. Таким образом, обеспечивается достаточное согласование между требуемой устойчивостью и жесткостью формы продолжающегося вверх удерживающего выступа и высотой соседней опорной стойки. В другом варианте выполнения способа по изобретению, по меньшей мере, одна опорная стойка, которая образована между ячейками для яиц рядом с передней стороной донной части, расположена выше всех других опорных стоек в вышеуказанной упаковке для яиц. Таким образом, обеспечивается, что требуемые устойчивость и жесткость формы продолжающегося вверх удерживающего выступа достигаются без необходимости увеличения высоты других опорных стоек и, следовательно, без необходимости использования дополнительного волокнистого материала, например волокнистой массы, в производстве вышеуказанной упаковки для яиц.

В другом варианте выполнения способа по изобретению вышеуказанная упаковка для яиц может содержать, по меньшей мере, восемь ячеек для яиц, образованных в двух параллельных рядах, и, по меньшей мере, три продолжающихся вверх удерживающих выступа, при этом этап компенсации деформаций крышечной части во время изготовления содержит подэтап образования вышеуказанных удерживающих выступов вдоль выпуклой кривой, так чтобы носики продолжающихся вверх удерживающих выступов, расположенные наиболее близко к торцевым сторонам донной части, были расположены наиболее близко к передней стороне донной части.

Неизбежные деформации крышечной части во время изготовления, влияющие на надежность и стабильность фиксирующей функции, главным образом вызваны изгибанием наружу передней стороны крышечной части. Соответственно, величина этой деформации зависит от общего размера вышеуказанной передней стороны крышечной части. Этот изгиб передней стороны крышечной части, по меньшей мере, частично, компенсируется образованием удерживающих выступов вдоль выпуклой кривой, так чтобы носики продолжающихся вперед удерживающих выступов, наиболее близко расположенные к торцевым сторонам донной части, были наиболее близко расположены к передней стороне донной части. Относительное смещение носиков может составлять 0,3-2 мм, предпочтительно, 0,3-1 мм. Исследования, выполненные заявителем, показали, что хорошие результаты могут быть получены в этих диапазонах, например при смещении 0,5 мм. Значительным преимуществом является то, что эти смещения могут выполняться посредством внедрения незначительных изменений в уже существующий формообразующий инструмент, используемый для изготовления других упаковок для яиц.

В другом варианте выполнения способа по изобретению при образовании упаковки для яиц взаимодействующие отверстия в передней поверхности крышечной части смещены вверх и/или вниз относительно друг друга. Относительное смещение взаимодействующих отверстий в передней поверхности крышечной части может составлять 0,3-2 мм, предпочтительно 0,5-1,3 мм, например 1 мм.

Предпочтительный вариант выполнения способа по изобретению также содержит этап образования лепестка в крышечной части, который продолжается вверх и внутрь от нижнего края одного или нескольких отверстий, при этом вышеуказанный нижний край одного или нескольких отверстий расположен, по существу, заподлицо с передней поверхностью крышечной части, и вышеуказанный лепесток выполнен с возможностью взаимодействия, по меньшей мере, с одним продолжающимся наружу и вниз носиком. Таким образом, может быть образован простой, но эффективный фиксирующий механизм, с помощью которого упаковка для яиц может закрываться и фиксироваться посредством одной механической операции на упаковочном оборудовании, поскольку, когда упаковка закрыта, продолжающийся внутрь и вверх лепесток будет скользить по продолжающемуся наружу и вниз носику. Во время этого скольжения носик и лепесток будут слегка изгибаться и затем возвращаться в нормальное положение после прохождения со скольжением относительно друг друга благодаря легкой упругости волокнистого материала.

В предпочтительном варианте выполнения способа по изобретению граница между крышечной частью и донной частью наклонена вниз от задней стороны упаковки к передней стороне, тем самым, образуя более высокую переднюю поверхность крышечной части по сравнению с задней поверхностью крышечной части, более высокую переднюю сторону крышечной части по сравнению с задней стороной крышечной части, при этом более высокая передняя сторона обеспечивает большее пространство для крепления этикеток и т.д. После открывания крышечной части заполненной упаковки большая часть яиц, содержащихся в изделии, становится видимой с передней стороны упаковки, которая обычно является стороной упаковки, обращенной магазине к покупателю. Это создает улучшенную возможность проверки яиц в изделии, например для определения возможного повреждения яиц, и создает дополнительный эффект, что яйца в упаковке выглядят более крупными. Граница между крышечной частью и донной частью предпочтительно является криволинейной.

В предпочтительном варианте выполнения способа по изобретению нижний край передней поверхности крышечной части является криволинейным в направлении вниз ниже границы между крышечной частью и донной частью для удлинения участка передней поверхности и для облегчения открывания изделия. Это делается для обеспечения лучшего захватывания краевого участка крышечной части и открывания упаковки, а также для дополнительного увеличения участка передней поверхности крышечной части и, таким образом, обеспечения возможности крепления этикеток и т.д. к этому участку крышечной части. Например, нижний край передней поверхности по изобретению может продолжаться в направлении вниз после границы между крышечной частью и донной частью. Продолжение вниз передней поверхности крышечной части может закрывать всю высоту донной части.

Вышеуказанные и другие задачи также решаются с помощью второго аспекта изобретения, относящегося к упаковке для яиц, выполненной вытяжным формованием волокнистого материала, при этом упаковка содержит следующие основные части:

- донную часть, содержащую некоторое количество ячеек для яиц, имеющих неплоские боковые поверхности, сопрягающиеся, по меньшей мере, частично с наружными контурами яйца, при этом некоторое количество ячеек образовано, по меньшей мере, в два параллельных ряда,

- крышечную часть, содержащую верхнюю поверхность, переднюю поверхность, заднюю поверхность и две торцевые поверхности,

- крышечная часть постоянно соединена с донной частью шарниром между задней поверхностью крышечной части и донной части, чтобы крышечная часть могла перемещаться между открытым положением и закрытым положением,

- донная часть содержит заднюю сторону, переднюю сторону, две торцевые стороны и продолжающийся вверх удерживающий выступ, который продолжается от передней стороны донной части,

- продолжающийся вверх удерживающий выступ имеет продолжающийся вниз и наружу носик для фиксирующего зацепления с взаимодействующим отверстием в передней поверхности крышечной части,

- носик не продолжается за переднюю поверхность крышечной части, когда крышечная часть находится в закрытом положении, при этом вышеуказанный удерживающий выступ и взаимодействующее отверстие расположены относительно друг друга, так чтобы во время изготовления компенсировались деформации в крышечной части.

Предпочтительный вариант выполнения упаковки по второму аспекту также может содержать этикетку, которая крепится к верхней поверхности и передней поверхности крышечной части с помощью клея.

Другой вариант выполнения упаковки по второму аспекту также может содержать опорную стойку, образованную между двумя соседними ячейками для яиц, при этом, по меньшей мере, одна опорная стойка, которая образуется между ячейками для яиц рядом с передней стороной донной части, будет расположена выше более чем на 7 мм, считая от дна соседних ячеек для яиц.

В другом варианте выполнения упаковки по второму аспекту, по меньшей мере, одна опорная стойка, которая образуется между ячейками для яиц рядом с передней стороной донной части, имеет высоту 7-20 мм, предпочтительно высоту 7-15 мм, считая от дна соседних ячеек для яиц.

В другом варианте выполнения упаковки по второму аспекту, по меньшей мере, одна опорная стойка, которая образуется между ячейками для яиц рядом с передней стороной донной части, расположена выше всех других опорных стоек в вышеуказанной упаковке для яиц.

В другом варианте выполнения упаковки по второму аспекту упаковка для яиц содержит, по меньшей мере, восемь ячеек для яиц, образованных в двух параллельных рядах, и, по меньшей мере, три продолжающихся вверх удерживающих выступа, при этом этап компенсации деформаций крышечной части во время изготовления содержит подэтап образования вышеуказанных удерживающих выступов вдоль выпуклой кривой, так чтобы носики продолжающихся вверх удерживающих выступов, расположенные наиболее близко к торцевым сторонам донной части, были расположены наиболее близко к передней стороне донной части.

В другом варианте выполнения упаковки по второму аспекту относительное смещение носиков может составлять 0,3-2 мм, предпочтительно, 0,3-1 мм.

В другом варианте выполнения упаковки по второму аспекту при образовании упаковки для яиц взаимодействующие отверстия в передней поверхности крышечной части смещены вверх и/или вниз относительно друг друга.

В другом варианте выполнения упаковки по второму аспекту вышеуказанное относительное смещение взаимодействующих отверстий в передней поверхности крышечной части составляет 0,3-2 мм, предпочтительно 0,5-1,3 мм.

Другой вариант выполнения упаковки по второму аспекту также содержит лепесток, образованный в крышечной части, который продолжается вверх и внутрь от нижнего края одного или нескольких отверстий, при этом вышеуказанный нижний край одного или нескольких отверстий расположен, по существу, заподлицо с передней поверхностью крышечной части, и вышеуказанный лепесток выполнен с возможностью взаимодействия, по меньшей мере, с одним продолжающимся наружу и вниз носиком.

Предпочтительный вариант выполнения упаковки по второму аспекту изобретения также содержит границу между крышечной частью и донной частью, которая наклонена вниз от задней стороны упаковки к передней стороне, когда упаковка для яиц закрыта, тем самым образуя более высокую переднюю поверхность крышечной части по сравнению с задней поверхностью крышечной части. Вышеуказанная граница предпочтительно является криволинейной.

Вышеуказанные и другие задачи изобретения решаются с помощью третьего аспекта изобретения, относящегося к упаковке для яиц, при этом вышеуказанная упаковка образована из волокнистого материала и содержит следующие основные части:

- донную часть, содержащую некоторое количество ячеек для яиц, имеющих неплоские боковые поверхности, сопрягающиеся, по меньшей мере, частично с наружными контурами яйца, при этом некоторое количество ячеек образовано, по меньшей мере, в два параллельных ряда,

- крышечную часть, содержащую верхнюю поверхность, переднюю поверхность, заднюю поверхность и две торцевые поверхности,

- крышечная часть постоянно соединена с донной частью шарниром между задней поверхностью крышечной части и донной части, чтобы крышечная часть могла перемещаться между открытым положением и закрытым положением,

- донная часть содержит заднюю сторону, переднюю сторону, две торцевые стороны и продолжающийся вверх удерживающий выступ, который продолжается от передней стороны донной части,

- продолжающийся вверх удерживающий выступ имеет продолжающийся вниз и наружу носик для фиксирующего зацепления с одним или несколькими взаимодействующими отверстиями в передней поверхности крышечной части,

- носик не продолжается за переднюю поверхность крышечной части, когда крышечная часть находится в закрытом положении, и

- опорную стойку, образованную между двумя соседними ячейками для яиц, при этом, по меньшей мере, одна опорная стойка, которая образуется между ячейками для яиц рядом с передней стороной донной части, расположена выше более чем на 7 мм, считая от дна соседних ячеек для яиц.

Таким образом, обеспечиваются повышенная устойчивость и жесткость продолжающегося вверх удерживающего выступа (продолжающегося от передней стороны донной части в том же самом месте, что и, расположенная, по меньшей мере, на высоте 7 мм опорная стойка), что, таким образом, дополнительно увеличивает надежность фиксирующей функции упаковки для яиц, которая, как указано выше, механически перемещается на очень высокой скорости в установку для упаковывания яиц, где критичным является то, чтобы упаковка могла быть закрыта и зафиксирована автоматической упаковочной машиной безошибочным образом для уменьшения необходимости вмешательства оператора во время упаковывания яиц.

В другом варианте выполнения по третьему аспекту изобретения, по меньшей мере, одна опорная стойка, которая образуется между ячейками для яиц рядом с передней стороной донной части, имеет высоту 7-20 мм, предпочтительно высоту 7-15 мм, считая от дна соседних ячеек для яиц.

В другом варианте выполнения по третьему аспекту изобретения, по меньшей мере, одна опорная стойка, которая образуется между ячейками для яиц рядом с передней стороной донной части, расположена выше всех других опорных стоек в вышеуказанной упаковке для яиц.

В другом варианте выполнения по третьему аспекту изобретения упаковка для яиц содержит, по меньшей мере, восемь ячеек для яиц, образованных в двух параллельных рядах, и, по меньшей мере, три продолжающихся вверх удерживающих выступа, при этом вышеуказанные удерживающие выступы образованы вдоль выпуклой кривой, чтобы они были смещены относительно друг друга таким образом, чтобы носики продолжающихся вверх удерживающих выступов, расположенные наиболее близко к торцевым сторонам донной части, были расположены наиболее близко к передней стороне донной части.

В другом варианте выполнения по третьему аспекту изобретения относительное смещение носиков составляет 0,3-2 мм, предпочтительно, 0,3-1 мм.

В другом варианте выполнения по третьему аспекту изобретения взаимодействующие отверстия в передней поверхности крышечной части смещены вверх и/или вниз относительно друг друга.

В другом варианте выполнения по третьему аспекту изобретения относительное смещение взаимодействующих отверстий в передней поверхности крышечной части составляет 0,3-2 мм, предпочтительно 0,5-1,3 мм.

В другом варианте выполнения по третьему аспекту изобретения крышечная часть снабжена этикеткой, закрывающей верхнюю поверхность и значительную часть передней поверхности крышечной части.

В другом варианте выполнения по третьему аспекту изобретения крышечная часть содержит лепесток, который продолжается вверх и внутрь от нижнего края одного или нескольких отверстий, при этом вышеуказанный нижний край одного или нескольких отверстий расположен, по существу, заподлицо с передней поверхностью крышечной части, и вышеуказанный лепесток выполнен с возможностью взаимодействия, по меньшей мере, с одним продолжающимся наружу и вниз носиком. Таким образом, может быть образован простой, но эффективный фиксирующий механизм, с помощью которого упаковка для яиц может закрываться и фиксироваться посредством одной механической операции на упаковочном оборудовании, поскольку, когда упаковка закрыта, продолжающийся внутрь и вверх лепесток будет скользить по продолжающемуся наружу и вниз носику. Во время этого скольжения носик и лепесток будут слегка изгибаться и затем возвращаться в нормальное положение после прохождения со скольжением относительно друг друга благодаря легкой упругости волокнистого материала.

В другом варианте выполнения по третьему аспекту изобретения граница между крышечной частью и донной частью наклонена вниз от задней стороны упаковки к передней стороне, тем самым образуя более высокую переднюю поверхность крышечной части по сравнению с задней поверхностью крышечной части, более высокую переднюю сторону крышечной части по сравнению с задней стороной крышечной части, при этом более высокая передняя сторона обеспечивает большее пространство для крепления этикеток и т.д. После открывания крышечной части заполненной упаковки большая часть яиц, содержащихся в изделии, становится видимой с передней стороны упаковки, которая обычно является стороной упаковки, обращенной магазине к покупателю. Это создает улучшенную возможность проверки яиц в изделии, например для определения возможного повреждения яиц, и создает дополнительный эффект, что яйца в упаковке выглядят более крупными. Граница между крышечной частью и донной частью предпочтительно является криволинейной.

В другом варианте выполнения по третьему аспекту изобретения нижний край передней поверхности крышечной части является криволинейным в направлении вниз ниже границы между крышечной частью и донной частью для удлинения участка передней поверхности и для облегчения открывания изделия. Это делается для обеспечения лучшего захватывания краевого участка крышечной части и открывания упаковки, а также для дополнительного увеличения участка передней поверхности крышечной части и, таким образом, обеспечения возможности крепления этикеток и т.д. к этому участку крышечной части. Например, нижний край передней поверхности по изобретению может продолжаться в направлении вниз после границы между крышечной частью и донной частью. Продолжение вниз передней поверхности крышечной части может закрывать всю высоту донной части.

В предпочтительном варианте выполнения крышечная часть по любому из вышеуказанных аспектов может содержать краевой участок, продолжающийся наружу от крышечной части. Этот краевой участок может функционировать как область захватывания для автоматического оборудования для извлечения из формы, используемого в установках для упаковывания яиц.

В большинстве стран действует требование законодательства, что упаковки для яиц должны быть снабжены информацией о яйцах, например условиях разведения, происхождении, питательной ценности и т.д. Таким образом, по предпочтительному варианту выполнения по любому из вышеуказанных аспектов изобретения внутренняя сторона верхней поверхности крышечной части содержит, по существу, плоский и предпочтительно также прямоугольный участок для информации, на котором приводятся данные о яйцах. Таким образом, обеспечивается, что подобная информация не видна непосредственно снаружи закрытой упаковки для яиц и что подобная информация не может препятствовать размещению этикетки и торгового наименования, которые производитель желает представить потребителю.

По предпочтительному варианту выполнения упаковки для яиц по любому из вышеуказанных аспектов изобретения волокнистым материалом является волокнистая масса.

Преимущественно, донная часть может, по любому из вышеуказанных аспектов изобретения, содержать краевой участок, продолжающийся наружу от донной части.

Крышка упаковки для яиц вышеуказанного типа, т.е. крышка, которая выполнена из волокнистого материала, обычно является слишком мягкой для размещения дополнительных рядов упаковок для яиц, заполняемых яйцами и устанавливаемых поверх друг друга, например, на торговом стеллаже. Без, по меньшей мере, одного продолжающегося вверх выступа, расположенного между рядами ячеек для яиц для поддержки крышечной части, когда упаковка для яиц закрыта, вес дополнительных заполненных яйцами упаковок для яиц будет опираться на яйца, уложенные в нижних упаковках штабеля, что может привести к повреждению упаковок во время хранения и транспортирования. Таким образом, по предпочтительному варианту выполнения по любому из вышеуказанных аспектов изобретения внутренняя сторона верхней поверхности крышечной части опирается на верхнюю часть вышеуказанных продолжающихся вверх выступов донной части, когда крышечная часть находится в закрытом положении.

Краткое описание чертежей

Для лучшего понимания сущности и преимуществ настоящего изобретения ниже приводится подробное описание со ссылкой на приложенные чертежи. Предпочтительные варианты выполнения изобретения подробно объясняются со ссылкой на чертежи, на которых:

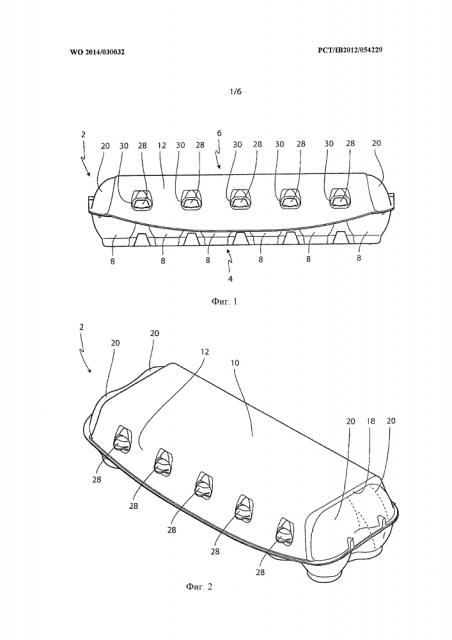

фиг. 1 - вид спереди варианта выполнения упаковки для яиц по изобретению;

фиг. 2 - вид в перспективе варианта выполнения упаковки для яиц по изобретению;

фиг. 3 - вид с торца варианта выполнения упаковки для яиц по изобретению;

фиг. 4 - вид сверху упаковки для яиц по изобретению;

фиг. 5 - вид с торца варианта выполнения открытой коробки для яиц;

фиг. 6A-6B - механизм закрывания по варианту выполнения упаковки для яиц;

фиг. 7 - вид в перспективе варианта выполнения упаковки для яиц по изобретению с этикеткой;

фиг. 8 - вариант выполнения упаковки для яиц по изобретению в открытом положении на виде сверху;

фиг. 9 - вариант выполнения упаковки для яиц по изобретению в открытом положении на виде спереди.

Подробное описание

Ниже приводится подробное описание настоящего изобретения со ссылкой на приложенные чертежи, на которых показаны варианты выполнения изобретения. Изобретение может осуществляться в различных формах и не должно рассматриваться, как ограниченное представленными здесь вариантами. Предусматривается, что эти варианты являются исчерпывающими и дают полное представление об объеме изобретения специалистам в этой области техники. На протяжении всего описания схожие ссылочные позиции относятся к схожим элементам. Таким образом, схожие элементы не описываются подробно при описании каждой фигуры.

На фиг. 1-4 на различных видах показан вариант выполнения упаковки 2 для яиц по изобретению. Упаковка 2 выполнена из волокнистого и непрозрачного материала. Представленная упаковка 2 показана в закрытом положении и содержит донную часть 4 с несколькими ячейками 8 для яиц, имеющими неплоские боковые поверхности, сопрягающиеся, по меньшей мере, частично, с наружными контурами яйца, при этом ячейки 8 расположены в два параллельных ряда.

Как более наглядно показано на фиг. 3, крышечная часть 6 содержит верхнюю поверхность 10, переднюю поверхность 12 и заднюю поверхность 14. Крышечная часть 6 постоянно соединена с донной частью 4 шарниром 16 между задней поверхностью 14 крышечной части 6 и донной частью 4, чтобы крышечная часть 6 могла перемещаться между открытым положением и закрытым положением.

Как более наглядно показано на фиг. 2 и фиг. 4. крышечная часть также содержит две торцевые поверхности. На фиг. 1-4 видно, что крышечная часть 6, кроме того, содержит частично яйцевидные участки 20, продолжающиеся наружу от двух торцевых поверхностей, при этом частично яйцевидные участки 20 на одной и той же торцевой поверхности выпукло и непрерывно продолжаются в непрерывную и выпуклую среднюю секцию 32, соединяющую два вышеуказанных частично яйцевидных участка, при этом вышеуказанная средняя секция 32 и два частично яйцевидных участка 20 охватываются, по существу, плоской краевой частью 18, которая ограничивается верхней поверхностью 10, передней поверхностью 12 и задней поверхностью 14 крышечной части 6. По существу, выпуклая средняя секция 32 и два яйцевидных участка 20 совместно с, по существу, плоской краевой частью 18 образуют торцевую поверхность крышечной части 6.

На фиг. 1-4 также показаны продолжающиеся вниз и наружу носики 28 для фиксирующего зацепления с одним или несколькими взаимодействующими отверстиями 30 в передней поверхности 12 крышечной части 6 (см, например, фиг. 1, где более наглядно показаны отверстия).

Как наглядно показано на фиг. 4, продолжающиеся вниз и наружу носики 28 (см. фиг. 5, вид с торца) расположены вдоль выпуклой кривой, поэтому они смещены относительно друг друга на расстояние D таким образом, что носики 28 продолжающихся вверх удерживающих выступов 26, наиболее близко расположенные к торцевым сторонам донной части 4, наиболее близко расположены к передней стороне 24 (см., например, фиг. 5, где более наглядно показан элемент 24) донной части 4. Неизбежные деформации крышечной части. 6 во время изготовления, которые влияют на надежность и стабильность фиксирующей функции, вызваны, главным образом, выгибанием наружу передней стороны 12 крышечной части 6. Соответственно, величина этой деформации зависит от общего размера вышеуказанной передней стороны 12 крышечной части 6. Это выгибание передней стороны 12 крышечной стороны 6, по меньшей мере, частично компенсируется посредством образования удерживающих выступов 26 (см. фиг. 5) вдоль выпуклой кривой, так чтобы носики 28 продолжающихся вверх удерживающих выступов 26, расположенные наиболее близко к торцевым сторонам донной части 4, были расположены наиболее близко к передней стороне 24 донной части 4. Относительное смещение D носиков 28 может составлять 0,3-2 мм, предпочтительно 0,3-1 мм. Исследования, выполненные заявителем, показали, что хорошие результаты могут быть получены в этих диапазонах, например, при смещении 0,5 мм. Значительным преимуществом является то, что эти смещения могут выполняться посредством внедрения незначительных изменений в уже существующий формообразующий инструмент, используемый для изготовления других упаковок для яиц.

На фиг. 5 показан тот же самый вариант выполнения упаковки для яиц, что и на фиг. 1-4, но на виде с торца и в открытом положении. На фиг. 5 видно, что донная часть 4 содержит заднюю сторону 22 и переднюю сторону 24 (и две торцевые стороны, которые не показаны). На фиг. 5 также показан продолжающийся вверх удерживающий выступ 26, который продолжается от передней стороны 24 донной части 4. Продолжающийся вверх удерживающий выступ 26 имеет продолжающийся вниз и наружу носик 28 для фиксирующего зацепления с одним или несколькими взаимодействующими отверстиями 30 в передней поверхности 12 крышечной части 6 (см, например, фиг. 1, где более наглядно показаны отверстия). Носик 28 выполнен таким образом, что он не продолжается за переднюю поверхность 12 крышечной части 6, когда крышечная часть 6 расположена в закрытом положении.

На фиг. 6A показан вид в разрезе упаковки 2 для яиц, показанной на фиг. 1-5. Крышечная часть 6 упаковки 2 для яиц вышеупомянутого вида, т.е. упаковки, которая выполнена из волокнистого материала, обычно являе
