Изобретение относится к газодинамическим устройствам.

Преимущественная область применения - наземная отработка новых образцов боеприпасов с использованием ствольных пороховых баллистических установок (ПБУ), в частности проведение аэродинамических, террадинамических и ударных испытаний.

Известен способ метания, реализуемый при работе метательной многоступенчатой поршневой установки (см. а.с. СССР №1639195, МПК⁵ F41F 1/00, опубл. 23.08.92. Бюл. №31).

Увеличение скорости метания при заданных габаритах достигается за счет введения дополнительных последовательно расположенных камер высокого давления, сообщающихся между собой через управляемые клапаны. Экспериментальное использование аналога является очень сложным в части оптимизации соотношения объемов смежных камер высокого давления и синхронизации работы управляемых клапанов, при этом повышение скорости метания связано с существенным увеличением нагрузки на метаемый объект, обусловленной неизоэнтропическим ростом температуры газа в камерах высокого давления. Метаемый объект устанавливают в многоступенчатой установке на выходе из камеры высокого давления. После инициирования заряда при достижении определенного давления происходит выстрел метаемым телом.

Наиболее близким к заявляемому способу является способ метания, реализуемый при работе поршневых установок, согласно которому в зарядной камере ПБУ размещают заряд, устанавливают снаряд, после сжатия газа при достижении заданной величины давления Р_ср бурт снаряда, размещенный в зарядной камере, срезается и происходит выстрел (см. Златин Н.А., Мишин Г.И. «Баллистические установки и их применимость в экспериментальных исследованиях». М., «Наука», 1974, с. 22). Данный способ выбран в качестве прототипа.

Недостатком существующих способов метания из ПБУ является малая величина заснарядного объема, ограниченного объемом зарядной камеры, в котором размещается пороховой заряд.

Задача, на решение которой направлен заявляемый способ метания, заключается в обеспечении воздействия на метаемый объект, наиболее приближенного к натурному.

Технический результат от использования заявляемого изобретения заключается в обеспечении более высокой скорости метания объекта за счет лучшей «наполненности» зависимости перегрузки метаемого объекта от времени.

Технический результат достигается за счет того, что в заявляемом способе метания из ствольной пороховой баллистической установки, включающем размещение порохового заряда в ее зарядной камере, введение в установку метаемого объекта, инициирование заряда, в отличие от прототипа метаемый объект устанавливают в стволе на заданном расстоянии от выхода из зарядной камеры.

В результате использования всей совокупности признаков заявляемого способа происходит увеличение длины заснарядного объема, которое ведет к возможности размещения в нем порохового заряда большей массы при тех же величинах максимального давления пороховых газов и максимальной перегрузки разгоняемого объекта, что обеспечивает при уменьшении пути разгона при определенных соотношениях его длины и длины заснарядного объема более высокую скорость разгоняемого объекта при выходе его из ствола за счет лучшей «наполненности» зависимости перегрузки, действующей на метаемый объект, от времени.

Изобретение поясняется чертежами.

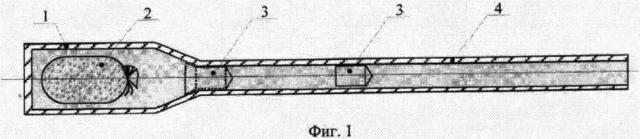

На фиг. 1 схематично изображена ствольная пороховая баллистическая установка с размещенным в ней метаемым объектом, на фиг. 2 - приведены графики зависимостей перегрузки, действующей на метаемый объект, и его скорости от времени.

Заявляемый способ осуществляется следующим образом.

В ствольной пороховой баллистической установке 1 в зарядной камере размещают пороховой заряд 2. Метаемый объект 3 (пунктирной линией обозначен контур метаемого объекта, расположенного на выходе из зарядной камеры, сплошной - при установке его на заданном расстоянии) размещают в стволе 4 на заданном расстоянии от выхода из зарядной камеры. После этого осуществляют инициирование заряда 2.

В результате заявляемого способа происходит увеличение длины заснарядного объема с 0,6 м до 3 м (см. Фиг. 2а), которое ведет к возможности размещения в нем порохового заряда большей массы при тех же величинах максимального давления пороховых газов и максимальной перегрузки разгоняемого объекта, что обеспечивает при уменьшении пути разгона при определенных соотношениях его длины и длины заснарядного объема более высокую скорость разгоняемого объекта при выходе его из ствола за счет лучшей «наполненности» зависимости перегрузки (см. Фиг. 2б), действующей на метаемый объект, от времени.

Согласно расчетам в пороховой баллистической установке калибра 100 мм, имеющей зарядную камеру длиной 600 мм и ствол длиной 10920 мм, заглубление разгоняемого объекта массой 10 кг в ствол на расстояние 2400 мм позволит повысить скорость разгона с 870 м/с до 1050 м/с, т.е. на 20%. При этом максимальная перегрузка в обоих случаях составит .

Способ метания из ствольной пороховой баллистической установки, включающий размещение порохового заряда в ее зарядной камере, введение в установку метаемого объекта, инициирование заряда, отличающийся тем, что метаемый объект устанавливают в стволе на расстоянии 2400 мм от выхода из зарядной камеры.
