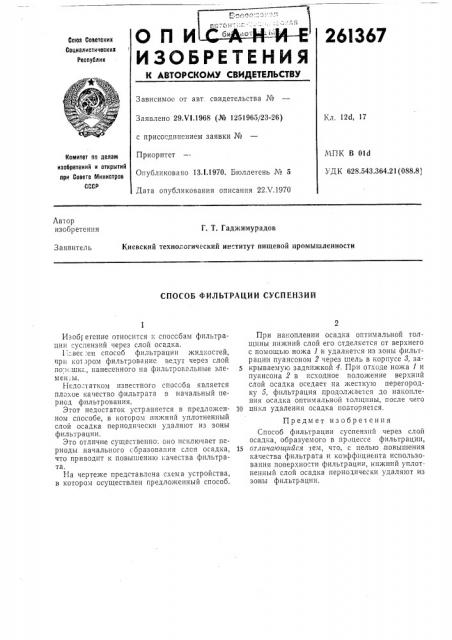

« и «,г), ге!

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

261367

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.VI.1968 (№ 1251965/23-26) с присоединением заявки №

Приоритет

Опубликовано 13.1.1970. Бюллетень № 5

Дата опубликования описания 22Х.1970

Кл. 12d, 17

МПК В Old

УД К 628.543.364.21 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Г. Т. Гаджимурадов

Киевский технологический Hpñòèòóò пищевой промышленности

Заявитель

СПОСОБ ФИЛЬТРАЦИИ СУСПЕНЗИЙ

Изобр етение относится к способам фильтрации суспензий через слой осадка.

1.- вес:ен способ фильтрации жидкостей, при кот ором фильтрование ведут через слой по.и,шк ., нанесенного на фильтровальные элем ен.: ы.

Недо татком известного способа является плохое качество фильтрата в начальный период фильтрования.

Этот недостаток устраняется в предложенном способе, в котором нижний уплотненный слой осадка периодически удаляют из зоны фильтрации.

Это отличие существенно: оно исключает периоды начального сбразования слоя осадка, что приводит к повышению качества фильтрата.

На чертеже представлена схема устройства, в котором осуществлен предложенный способ.

При накоплении осадка оптимальной толщины нижний слой его отделяется от верхнего с помощью ножа 1 и удаляется из зоны фильтрации пуансоном 2 через щель в корпусе 8, за5 крываемую задвижкой 4. При отходе ножа 1 и пуансона 2 в исходное положение верхний слой осадка оседает на жесI кую перегородку 5, фильтрация продолжается до накопления осадка оптимальной толщины, после чего

10 цикл удаления осадка повторяется.

Предмет изобрел ения

Способ фильтрации суспензпй через слой осадка, образуемого в процессе фильтрации, 15 отличагогггайся тем, что, с целью:повышения качества фильтрата и коэффициента использования поверхности фильтрации, нижний уплотненный слой осадка периодически удаляют из зоны фильтрации.
