Устройство для моделирования процессов функционирования экраноплана при эксплуатации

Устройство для моделирования процессов функционирования экраноплана при эксплуатации

Иллюстрации

Показать все

Реферат

Изобретение относится к вычислительной технике и может быть использовано при моделировании процессов функционирования экранопланов в разных условиях эксплуатации, ремонта и проведения различных видов технического обслуживания (оперативных, транзитных предрейсовых и послерейсовых) с учетом отказов и восстановлений, а также контроля качества их выполнения как на отдельных системах, так и экраноплана в целом.

Известно устройство для моделирования систем массового обслуживания (СМО), содержащее генераторы случайных последовательностей импульсов, счетчики, реверсивные счетчики, многоканальный блок случайных временных задержек, элементы И, элементы ИЛИ, блок синхронизации [1].

Это устройство может быть использовано и для моделирования отдельных процессов функционирования экранопланов при эксплуатации, однако оно не предусматривает режимов, характерных при эксплуатации экранопланов, в том числе режимов ожидания в порту, ожидания и проведения ремонтов, проведения различных форм технического обслуживания (оперативных, транзитных предрейсовых и послерейсовых) с учетом отказов и восстановлений, а также контроля качества их выполнения как на отдельных системах, так и экраноплана в целом, смены двигателей, обеспечение подготовки к рейсу (вылету), совершения рейса (полета), готовности к различным режимам и другие.

Наиболее близким к предлагаемому изобретению является устройство для моделирования процессов функционирования экранопланов при эксплуатации [2], содержащее генератор одиночных импульсов, два генератора команд, первый и второй элементы ИЛИ, с первого по шестой элементы И, с первого по третий триггеры, с первого по седьмой генераторы случайных интервалов времени, первый и второй дифференцирующие элементы, причем выход генератора одиночных импульсов соединен с входом запуска первого генератора команд, выход первого элемента ИЛИ подключен к входу запуска первого генератора случайных интервалов времени, выход первого дифференцирующего элемента соединен с первым входом второго элемента ИЛИ, первый выход второго генератора команд подключен к первому входу первого элемента И, выход второго генератора случайных интервалов времени соединен с первым входом второго элемента И, единичный выход первого триггера подключен к прямому входу третьего элемента И, к первым входам четвертого и пятого элементов И, выход пятого элемента И соединен с нулевым входом первого триггера, с седьмого по семнадцатый элементы И, с третьего по двадцать второй элементы ИЛИ, два блока генераторов случайных чисел, три дешифратора, два генератора случайных импульсов, с восьмого по двадцать третий генераторы случайных интервалов времени, генератор импульсов случайной длительности, генератор случайных чисел, четыре формирователя интервалов времени готовности, четвертый триггер, элемент задержки, причем первый выход первого генератора команд соединен с первым входом первого элемента ИЛИ, выход генератора одиночных импульсов подключен к входу запуска второго генератора команд, выход первого генератора случайных интервалов времени соединен с входом запуска третьего генератора случайных интервалов времени, выход которого подключен к входу запуска первого формирователя интервалов времени готовности, выход которого соединен через первый дифференцирующий элемент с первым входом второго элемента ИЛИ, выход которого подключен к входу запуска двадцать третьего генератора случайных интервалов времени, выход которого соединен с входом запуска четвертого генератора случайных интервалов времени, выход которого подключен к входу запуска пятого генератора случайных интервалов времени, выход которого соединен с первым входом седьмого элемента И через элемент задержки и входом запуска генератора импульсов случайной длительности, выход которого подключен к второму входу седьмого элемента И и через второй дифференцирующий элемент к первому входу третьего элемента ИЛИ и входу останова шестого генератора случайных интервалов времени, вход запуска которого соединен с выходом седьмого элемента И, а выход которого - с вторым входом третьего элемента ИЛИ, выход которого подключен к входу останова генератора импульсов случайной длительности, к первому входу восьмого элемента И, выход которого соединен с входом установки в «0» второго триггера и входом запуска седьмого генератора случайных интервалов времени, выход которого подключен к входу установки в «1» второго триггера, а единичный выход которого соединен с вторым входом восьмого элемента И, выход седьмого генератора случайных интервалов времени также подключен к входу запуска восьмого генератора случайных интервалов времени, выход которого подключен к входу запуска первого блока генераторов случайных чисел, выходы которого с первого по десятый подключены к соответствующим входам первого дешифратора, выходы которого с первого по десятый подключены к соответствующим входам четвертого элемента ИЛИ, выход которого соединен с входом останова первого блока генераторов случайных чисел, первый выход первого дешифратора подключен к входу запуска девятого генератора случайных интервалов времени, выход которого соединен с вторым входом первого элемента ИЛИ, второй выход первого дешифратора подключен к входу запуска десятого генератора случайных интервалов времени, выход которого соединен с входом запуска второго блока генераторов случайных чисел, выходы которого с первого по пятый подключены к соответствующим входам второго дешифратора, выходы которого с первого по пятый подключены к соответствующим входам пятого элемента ИЛИ, выход которого соединен с входом останова второго блока генераторов случайных чисел, третий, четвертый, пятый, шестой и седьмой выходы первого дешифратора подключены соответственно к первым входам шестого, седьмого, восьмого, девятого и десятого элементов ИЛИ, вторые входы которых соединены соответственно с первым, вторым, третьим, четвертым и пятым выходами второго дешифратора, выход шестого элемента ИЛИ подключен к входу запуска одиннадцатого генератора случайных интервалов времени, выход которого соединен с третьим входом первого элемента ИЛИ, выходы седьмого, восьмого, девятого и десятого элементов ИЛИ подключены соответственно к входам запуска двенадцатого, тринадцатого, четырнадцатого и пятнадцатого генераторов случайных интервалов времени, выход которых соединен с соответствующими входами одиннадцатого элемента ИЛИ, выход которого подключен к единичному входу третьего триггера, единичный выход которого соединен с первым входом девятого и прямым входом десятого элементов И, выход девятого элемента И подключен к первому входу двенадцатого элемента ИЛИ и входу запуска шестнадцатого генератора случайных интервалов времени, выход которого соединен с первым входом тринадцатого элемента ИЛИ, выход двенадцатого элемента ИЛИ подключен к входу установки в «0» третьего триггера, выход десятого элемента И соединен с вторыми входами двенадцатого и тринадцатого элементов ИЛИ и входом останова первого генератора случайных импульсов, выход которого подключен к инверсному входу десятого и второму входу девятого элементов И, выход тринадцатого элемента ИЛИ соединен с входом запуска второго формирователя интервалов времени готовности, выход которого подключен к первому входу одиннадцатого элемента И, выход которого соединен с первым входом четырнадцатого элемента ИЛИ, выход которого подключен к четвертому входу первого элемента ИЛИ, второй выход второго генератора команд соединен с первым входом двенадцатого и инверсным входом тринадцатого элементов И, выход двенадцатого элемента И подключен к второму входу четырнадцатого элемента ИЛИ, выход тринадцатого элемента И соединен с первым входом пятнадцатого элемента ИЛИ, выход которого подключен к входу запуска третьего формирователя интервалов времени готовности, выход которого соединен с первым входом четырнадцатого элемента И, выход которого подключен к второму входу второго элемента ИЛИ, третий и четвертый выходы второго генератора команд соединены соответственно с вторыми входами четырнадцатого и одиннадцатого элементов И, восьмой выход первого дешифратора подключен к входу запуска семнадцатого генератора случайных интервалов времени, выход которого соединен с входом запуска генератора случайных чисел, первый и второй выходы которого соединены с первым и вторым входами третьего дешифратора соответственно, первый и второй выходы которого подключены к входам шестнадцатого элемента ИЛИ соответственно, выход которого соединен с входом останова генератора случайных чисел, первый и второй выходы третьего дешифратора подключены соответственно к входам запуска восемнадцатого и девятнадцатого генераторов случайных интервалов времени, выход которых соединен соответственно с входами семнадцатого элемента ИЛИ, выход которого подключен к входу запуска четвертого формирователя интервалов времени готовности, выход которого соединен с первым входом пятнадцатого элемента И, выход которого подключен к третьему входу четырнадцатого элемента ИЛИ, девятый выход первого дешифратора соединен с первым входом восемнадцатого элемента ИЛИ, выход которого подключен к первому входу девятнадцатого элемента ИЛИ и к входу запуска двадцатого генератора случайных интервалов времени, выход которого соединен с входом установки в «1» четвертого триггера, единичный выход которого подключен к прямому входу шестнадцатого, первому входу семнадцатого и второму входу второго элементов И, выход которого соединен с входом установки в «0» четвертого триггера и вторым входом восемнадцатого элемента ИЛИ, выход шестнадцатого элемента И подключен к первому входу двадцатого элемента ИЛИ, второму входу первого и прямому входу шестого элементов И, выход которого соединен с вторым входом пятнадцатого элемента ИЛИ, выход первого элемента И подключен к третьему входу второго элемента ИЛИ, первый выход второго генератора команд также соединен с инверсным входом шестого элемента И, выход семнадцатого элемента И подключен к первому входу двадцать первого элемента ИЛИ, выход которого соединен с входом запуска второго генератора случайных интервалов времени, выход которого подключен к второму входу пятого элемента И, выход которого соединен с первым входом двадцать второго элемента ИЛИ, десятый выход первого дешифратора подключен к второму входу двадцать второго элемента ИЛИ, выход которого соединен с вторым входом девятнадцатого элемента ИЛИ и входом запуска двадцать первого генератора случайных интервалов времени, выход которого подключен к входу установки в «1» первого триггера, выход девятнадцатого элемента ИЛИ соединен с входом запуска второго генератора случайных импульсов, выход которого подключен к второму входу семнадцатого элемента И, инверсным входам третьего и шестнадцатого, второму входу четвертого элементов И, выход которого соединен с вторым входом двадцать первого элемента ИЛИ, выход третьего элемента И подключен к второму входу двадцатого элемента ИЛИ, выход которого соединен с входом останова второго генератора случайных импульсов, выход третьего элемента И также подключен к входу запуска двадцать второго генератора случайных интервалов времени, выход которого соединен с вторым входом двенадцатого и прямым входом тринадцатого элементов И, второй и третий выходы первого генератора команд соединены соответственно с входом запуска первого генератора случайных импульсов и вторым входом пятнадцатого элемента И.

Однако данное устройство не позволяет моделировать процессы проведения оперативного технического обслуживания (ОТО) на различных системах экраноплана с учетом их отказов и восстановлений, а также выполнения требуемого количества и качества элементарных операций и ограничений возможностей каждого исполнителя по количеству выполненных операций, т.е. контроля качества их выполнения. При этом под ОТО понимается такое техническое обслуживание (ТО), которое проводится перед рейсом экраноплана с базы постоянной дислокации, после замены двигателей, после проведения ремонта по формам 1 или 2, доработки по бюллетеням, после проведения периодических ТО по формам 1, 2, 3, 4, 5, восполнения запасных частей и др.

Технический результат от использования изобретения заключается в повышении точности моделирования, расширении функциональных возможностей и области применения устройства за счет имитации различных эксплуатационно-технологических процессов функционирования экраноплана с учетом специфики, динамики проведения и контроля качества выполняемых видов технического обслуживания как на отдельных системах, так и экраноплана в целом с учетом их отказов и восстановлений.

Этот технический результат достигается тем, что в устройство для моделирования процессов функционирования экраноплана при эксплуатации, содержащее генератор одиночных импульсов, два генератора команд, двадцать два элемента ИЛИ, семнадцать элементов И, четыре триггера, двадцать один генератор случайных интервалов времени, два дифференцирующих элемента, четыре формирователя интервалов времени готовности, два блока генераторов случайных чисел, три дешифратора, два генератора случайных импульсов, генератор случайных чисел, генератор импульсов случайной длительности и элемент задержки, причем выход генератора одиночных импульсов соединен с входом запуска первого и второго генераторов команд, первый выход первого генератора команд подключен через первый вход-выход первого элемента ИЛИ к входу запуска первого генератора случайных интервалов времени, выход первого формирователя интервала времени готовности соединен через первый дифференцирующий элемент с первым входом второго элемента ИЛИ, первый выход второго генератора команд подключен к первому входу первого элемента И, выход второго генератора случайных интервалов времени соединен с первым входом второго элемента И, единичный выход первого триггера подключен к прямому входу третьего элемента И и к первым входам четвертого и пятого элементов И, выход которого соединен с входом установки в «0» первого триггера, выход второго элемента ИЛИ подключен к входу запуска третьего генератора случайных интервалов времени, выход которого соединен с входом запуска четвертого генератора случайных интервалов времени, выход которого соединен с входом запуска пятого генератора случайных интервалов времени, выход которого соединен с первым входом шестого элемента И через элемент задержки и входом запуска генератора импульсов случайной длительности, выход которого подключен к второму входу шестого элемента И и через второй дифференцирующий элемент к первому входу третьего элемента ИЛИ и входу останова шестого генератора случайных интервалов времени, вход запуска которого соединен с выходом шестого элемента И, а выход которого - с вторым входом третьего элемента ИЛИ, выход которого подключен к входу останова генератора импульсов случайной длительности и к первому входу восьмого элемента И, выход которого соединен с входом установки в «0» второго триггера и входом запуска седьмого генератора случайных интервалов времени, выход которого подключен к входу установки в «1» второго триггера, а единичный выход которого соединен с вторым входом восьмого элемента И, выход седьмого генератора случайных интервалов времени также подключен к входу запуска восьмого генератора случайных интервалов времени, выход которого подключен к входу запуска первого блока генераторов случайных чисел, выходы которого с первого по десятый подключены к соответствующим входам первого дешифратора, выходы которого с первого по десятый подключены к соответствующим входам четвертого элемента ИЛИ, выход которого соединен с входом останова первого блока генераторов случайных чисел, первый выход первого дешифратора подключен к входу запуска девятого генератора случайных интервалов времени, выход которого соединен с вторым входом первого элемента ИЛИ, второй выход первого дешифратора подключен к входу запуска десятого генератора случайных интервалов времени, выход которого соединен с входом запуска второго блока генераторов случайных чисел, выходы которого с первого по пятый подключены к соответствующим входам второго дешифратора, выходы которого с первого по пятый подключены к соответствующим входам пятого элемента ИЛИ, выход которого соединен с входом останова второго блока генераторов случайных чисел, третий, четвертый, пятый, шестой и седьмой выходы первого дешифратора подключены соответственно к первым входам шестого, седьмого, восьмого, девятого и десятого элементов ИЛИ, вторые входы которых соединены соответственно с первым, вторым, третьим, четвертым и пятым выходами второго дешифратора, выход шестого элемента ИЛИ подключен к входу запуска одиннадцатого генератора случайных интервалов времени, выход которого соединен с третьим входом первого элемента ИЛИ, выходы седьмого, восьмого, девятого и десятого элементов ИЛИ подключены соответственно к входам запуска двенадцатого, тринадцатого, четырнадцатого и пятнадцатого генераторов случайных интервалов времени, выходы которых соединены с соответствующими входами одиннадцатого элемента ИЛИ, выход которого подключен к входу установки в «1» третьего триггера, единичный выход которого соединен с первым входом девятого и прямым входом десятого элементов И, выход девятого элемента И подключен к первому входу двенадцатого элемента ИЛИ и входу запуска шестнадцатого генератора случайных интервалов времени, выход которого соединен с первым входом тринадцатого элемента ИЛИ, выход двенадцатого элемента ИЛИ подключен к входу установки в «0» третьего триггера, выход десятого элемента И соединен с вторыми входами двенадцатого и тринадцатого элементов ИЛИ и входом останова первого генератора случайных импульсов, выход которого подключен к инверсному входу десятого и второму входу девятого элементов И, выход тринадцатого элемента ИЛИ соединен с входом запуска второго формирователя интервалов времени готовности, выход которого подключен к первому входу одиннадцатого элемента И, выход которого соединен с первым входом четырнадцатого элемента ИЛИ, выход которого подключен к четвертому входу первого элемента ИЛИ, второй выход второго генератора команд соединен с первым входом двенадцатого и инверсным входом тринадцатого элементов И, выход двенадцатого элемента И подключен к второму входу четырнадцатого элемента ИЛИ, выход тринадцатого элемента И соединен с первым входом пятнадцатого элемента ИЛИ, выход которого подключен к входу запуска третьего формирователя интервалов времени готовности, выход которого соединен с первым входом четырнадцатого элемента И, выход которого подключен к второму входу второго элемента ИЛИ, третий и четвертый выходы второго генератора команд соединены соответственно с вторыми входами четырнадцатого и одиннадцатого элементов И, восьмой выход первого дешифратора подключен к входу запуска семнадцатого генератора случайных интервалов времени, выход которого соединен с входом запуска генератора случайных чисел, первый и второй выходы которого соединены с первым и вторым входами третьего дешифратора соответственно, первый и второй выходы которого подключены к входам шестнадцатого элемента ИЛИ соответственно, выход которого соединен с входом останова генератора случайных чисел, первый и второй выходы третьего дешифратора также подключены соответственно к входам запуска восемнадцатого и девятнадцатого генераторов случайных интервалов времени, выходы которых соединены соответственно с входами семнадцатого элемента ИЛИ, выход которого подключен к входу запуска четвертого формирователя интервалов времени готовности, выход которого соединен с первым входом пятнадцатого элемента И, выход которого подключен к третьему входу четырнадцатого элемента ИЛИ, девятый выход первого дешифратора соединен с первым входом восемнадцатого элемента ИЛИ, выход которого подключен к первому входу девятнадцатого элемента ИЛИ и к входу запуска двадцатого генератора случайных интервалов времени, выход которого соединен с входом установки в «1» четвертого триггера, единичный выход которого подключен к прямому входу шестнадцатого, первому входу семнадцатого и второму входу второго элементов И, выход которого соединен с входом установки в «0» четвертого триггера и вторым входом восемнадцатого элемента ИЛИ, выход шестнадцатого элемента И подключен к первому входу двадцатого элемента ИЛИ, второму входу первого и прямому входу седьмого элементов И, инверсный вход которого соединен с первым выходом второго генератора команд, а выход седьмого элемента И соединен с вторым входом пятнадцатого элемента ИЛИ, выход первого элемента И подключен к третьему входу второго элемента ИЛИ, выход семнадцатого элемента И подключен к первому входу двадцать первого элемента ИЛИ, выход которого соединен с входом запуска второго генератора случайных интервалов времени, выход которого подключен к второму входу пятого элемента И, выход которого соединен с первым входом двадцать второго элемента ИЛИ и входом установки в «0» первого триггера, десятый выход первого дешифратора подключен к второму входу двадцать второго элемента ИЛИ, выход которого соединен с вторым входом девятнадцатого элемента ИЛИ и входом запуска двадцать первого генератора случайных интервалов времени, выход которого подключен к входу установки в «1» первого триггера, выход девятнадцатого элемента ИЛИ соединен с входом запуска второго генератора случайных импульсов, выход которого подключен к второму входу семнадцатого элемента И, инверсным входам третьего и шестнадцатого, второму входу четвертого элементов И, выход которого соединен с вторым входом двадцать первого элемента ИЛИ, выход третьего элемента И подключен к второму входу двадцатого элемента ИЛИ, выход которого соединен с входом останова второго генератора случайных импульсов, выход третьего элемента И также подключен к входу запуска двадцать второго генератора случайных интервалов времени, выход которого соединен с вторым входом двенадцатого и прямым входом тринадцатого элементов И, второй и третий выходы первого генератора команд соединены соответственно с входом запуска первого генератора случайных импульсов и вторым входом пятнадцатого элемента И, дополнительно выход второго генератора случайных импульсов соединен с входами останова двадцатого и двадцать первого генераторов случайных интервалов времени и введен комплекс оперативного технического обслуживания, включающий элемент ИЛИ, счетчик импульсов, элемент задержки и i (i=1…N) групп блоков проведения и контроля оперативного технического обслуживания, каждая из которых включает блок отказов и восстановлений и группу блоков выполнения и контроля, причем каждый i-й (i=1…N) блок отказов и восстановлений содержит четыре элемента И, элемент задержки, первый и второй триггеры, дифференцирующую цепочку, генератор случайных интервалов времени восстановления и генератор случайных последовательностей импульсов, причем в каждом i (i=1…N) блоке отказов и восстановлений выход генератора случайных последовательностей импульсов соединен с первым входом первого элемента И, выход которого подключен к входу установки в "1" первого триггера, а через элемент задержки к прямому входу второго элемента И, выход которого соединен с входом запуска генератора случайных интервалов времени восстановления, выход которого подключен через дифференцирующую цепочку к первому входу третьего элемента И, к входу установки в "0" первого триггера, прямой выход которого соединен с инверсным входом второго и первым входом четвертого элементов И, второй вход которого подключен к входу установки в «0» второго триггера, второй вход четвертого элемента И также соединен с выходом первого генератора случайных интервалов времени устройства, прямой выход второго триггера соединен с вторыми входами первого и третьего элементов И, выход которого подключен через первый вход-выход элемента ИЛИ к входу установки в «1» второго триггера, причем каждая I -я (i=1…N) группа блоков выполнения и контроля включает генератор счетных импульсов, элемент ИЛИ, элемент задержки, счетчик импульсов и z (z=1…Q) блоков проведения и контроля, причем каждый z-й блок проведения и контроля содержит три элемента задержки, три элемента И, генератор случайных импульсов, формирователь импульсов, дешифратор, счетчик импульсов и четыре элемента ИЛИ, причем выход первого элемента ИЛИ z -го (i=1…Q) блока проведения и контроля подключен к входу запуска генератора случайных импульсов, выход которого соединен с входом запуска формирователя импульсов, выход которого подключен к первому входу первого, инверсному входу второго и через первый элемент задержки к первому входу третьего элементов И, выход которого соединен с входом второго элемента задержки и через первые входы-выходы второго и третьего элементов ИЛИ с входами останова генератора случайных импульсов и формирователя импульсов соответственно, выход первого элемента И подключен к суммирующему входу счетчика импульсов, выход переполнения которого соединен с вторым входом третьего элемента И, а остальные разрядные выходы которого подключены к соответствующим входам дешифратора, выход которого соединен с соответствующими входами четвертого элемента ИЛИ, выход которого подключен через третий элемент задержки к прямому входу второго элемента И, выход которого соединен с входом установки в исходное состояние счетчика импульсов и к первому входу первого элемента ИЛИ, выход генератора счетных импульсов в каждой группе блоков проведения и контроля подключен к вторым входам первых элементов И z-x (z=1…Q) блоков проведения и контроля, выходы вторых элементов задержки которых соединены через вход-выход элемента ИЛИ группы блоков проведения и контроля с входом ее счетчика импульсов, выход которого подключен через элемент задержки с входом его установки в исходное состояние, выходы счетчиков импульсов i-x (i=1…N) групп блоков выполнения и контроля соединены с вторыми входами элементов ИЛИ i-x (i=1…N) блоков отказов и восстановлений соответственно, а также через входы - выход элемента ИЛИ комплекса оперативного технического обслуживания подключены к входу его счетчика импульсов, выход которого через элемент задержки соединен с входом его установки в исходное состояние, а выход которого соединен с входом запуска первого формирователя интервалов времени, вторые входы четвертых элементов И i-х (i=1…N) блоков отказов и восстановлений объединены и соединены с выходом первого генератора случайных интервалов времени, выходы третьих и четвертых элементов И i-x (i=1…N) блоков отказов и восстановлений соответственно соединены с вторыми и третьими входами первых элементов ИЛИ z-x (z=1…Q) блоков выполнения и контроля i-x (i=1…N) групп блоков выполнения и контроля, а выходы первых элементов И i-x (i=1…N) блоков отказов и восстановлений подключены к вторым входам вторых и третьих элементов ИЛИ z-х (z=1…Q) блоков выполнения и контроля i-x (i=1…N) групп блоков выполнения и контроля.

Сопоставительный анализ с прототипом показывает, что заявленное устройство отличается наличием дополнительно введенного комплекса оперативного технического обслуживания, состоящего из i (i=1…N) групп блоков проведения и контроля оперативного технического обслуживания, каждая включающая блок отказов и восстановлений и группу блоков выполнения и контроля, содержащей z (z=1…Q) блоков выполнения и контроля, причем каждый i (i=1…N) блок отказов и восстановлений содержит четыре элемента И, элемент задержки, первый и второй триггеры, дифференцирующую цепочку, генератор случайных интервалов времени восстановления и генератор случайных последовательностей импульсов, каждая i (i=1…N) группа блоков выполнения и контроля включает генератор тактовых (счетных) импульсов, элемент ИЛИ, элемент задержки, счетчик импульсов и z (z=1…Q) блоков выполнения и контроля, причем каждый z-й блок выполнения и контроля содержит четыре элемента ИЛИ, три элемента задержки, три элемента И, генератор случайных импульсов, формирователь импульсов, дешифратор и счетчик импульсов и соответствующими функциональными связями с остальными элементами устройства, что соответствует критерию новизны.

Поиск технических решений в научно-технической литературе и смежных областях техники не выявил решения, имеющие признаки, совпадающие с отличительными признаками заявленного изобретения, что соответствует критерию изобретательский уровень.

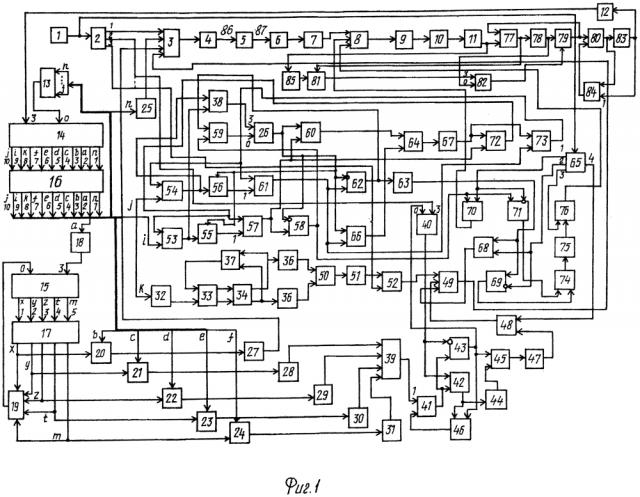

На фиг. 1 приведена структурная схема устройства, содержащая генератор 1 одиночных импульсов, первый 2 генератор команд, первый 3 элемент ИЛИ, первый 4 генератор случайных интервалов времени, имитирующий процесс обеспечения подготовки экраноплана (ЭП) к рейсу (вылету), комплекс 5 оперативного технического обслуживания, имитирующий проведение оперативного технического обслуживания (ОТО) на системах экраноплана перед рейсом (вылетом) (с места постоянной дислокации, после замены двигателей, после проведения ремонта по формам 1 и 2, проведения доработок по бюллетеням и периодических ТО по формам 1…5 и др.), первый 6 формирователь интервала времени готовности, имитирующий режим готовности ЭП после оперативного ТО, первый 7 дифференцирующий элемент, второй 8 элемент ИЛИ, третий 9 генератор случайных интервалов времени, имитирующий режим уточнения маршрута перед рейсом (вылетом), четвертый 10 генератор случайных интервалов времени, имитирующий процесс обеспечения отбытия (вылета), пятый 11 генератор случайных интервалов времени, имитирующий рейсовый переход (полет) до района доставки груза, восьмой 12 генератор случайных интервалов времени, имитирующий процесс обеспечения прибытия (посадки или швартовки), четвертый 13 элемент ИЛИ, первый 14, второй 15 блоки генераторов случайных чисел, первый 16, второй 17 дешифраторы, десятый 18 генератор случайных интервалов времени, имитирующий режим ожидания периодического ТО после рейса (полета), пятый 19, шестой 20, седьмой 21, восьмой 22, девятый 23, десятый 24 элементы ИЛИ, девятый 25 генератор случайных интервалов времени, имитирующий режим смены двигателей, второй 26 генератор случайных импульсов, имитирующий отказы (неисправности), возникающие при проведении предрейсового транзитного и послерейсового ТО, одиннадцатый 27 генератор случайных интервалов времени, имитирующий проведение ТО по форме 1, двенадцатый 28 генератор случайных интервалов времени, имитирующий проведение ТО по форме 2, тринадцатый 29 генератор случайных интервалов времени, имитирующий проведение ТО по форме 3, четырнадцатый 30 генератор случайных интервалов времени, имитирующий проведение ТО по форме 4, пятнадцатый 31 генератор случайных интервалов времени, имитирующий проведение ТО по форме 5, семнадцатый 32 генератор случайных интервалов времени, имитирующий режим ожидания ремонта, генератор 33 случайных чисел, третий 34 дешифратор, восемнадцатый 35 генератор случайных интервалов времени, имитирующий режим ремонта по форме 1, девятнадцатый 36 генератор случайных интервалов времени, имитирующий режим ремонта по форме 2, шестнадцатый 37, девятнадцатый 38, одиннадцатый 39 элементы ИЛИ, первый 40 генератор случайных импульсов, имитирующий необходимость проведения доработок на ЭП, третий 41 триггер, девятый 42, десятый 43 элементы И, шестнадцатый 44 генератор случайных интервалов времени, имитирующий проведение доработок на ЭП, тринадцатый 45, двенадцатый 46 элементы ИЛИ, второй 47 формирователь интервалов времени готовности, имитирующий режим готовности ЭП после проведения доработок на ЭП, одиннадцатый 48 элемент И, четырнадцатый 49, семнадцатый 50 элементы ИЛИ, четвертый 51 формирователь интервалов времени готовности, имитирующий режим готовности ЭП после ремонта, пятнадцатый 52 элемент И, восемнадцатый 53, двадцать второй 54 элементы ИЛИ, двадцатый 55 генератор случайных интервалов времени, имитирующий проведение предрейсового транзитного ТО, двадцать первый 56 генератор случайных интервалов времени, имитирующий после - рейсовое ТО, четвертый 57 триггер, шестнадцатый 58 элемент И, двадцатый 59 элемент ИЛИ, семнадцатый 60 элемент И, первый 61 триггер, третий 62 элемент И, двадцать второй 63 генератор случайных интервалов времени, имитирующий режим ожидания и получения запасного имущества, двадцать первый 64 элемент ИЛИ, второй 65 генератор команд, четвертый 66 элемент И, второй 67 генератор случайных интервалов времени, имитирующий процесс устранения отказов, возникших при выполнении предрейсовых и послерейсовых ТО, двенадцатый 68, тринадцатый 69, первый 70, седьмой 71, второй 72, пятый 73 элементы И, пятнадцатый 74 элемент ИЛИ, третий 75 формирователь интервалов времени готовности, имитирующий готовность ЭП к рейсу (вылету), четырнадцатый 76 элемент И, генератор 77 импульсов случайной длительности, второй 78 дифференцирующий элемент, третий 79 элемент ИЛИ, восьмой 80, шестой 81 элементы И, шестой 82, седьмой 83 генераторы случайных интервалов времени, второй 84 триггер, элемент 85 задержки, вход 86 и выход 87 комплекса 5.

На фиг. 2 представлена структурная схема комплекса 5 оперативного технического обслуживания, содержащая вход 86, выход 87, элемент ИЛИ 88, счетчик 89 импульсов, элемент 90 задержки и i (i=1…N) групп блоков 91 проведения и контроля оперативного технического обслуживания, каждая из которых включает блок 92 отказов и восстановлений и группу 93 блоков выполнения и контроля. Каждый блок 92 имеет входы 86 и 94, выходы - 95, 96 и 96а, а каждая группа блоков 93- входы 108, 108а и 108б, выход 110.

На фиг. 3 представлена структурная схема блока 92 отказов и восстановлений, содержащая входы 86 и 94, выходы 95, 96, 96а. первый 97, второй 98, третий 99 и четвертый 100 элементы И, элемент 100а ИЛИ, элемент 99а задержки, первый 101 и второй 102 триггеры, дифференцирующую 103 цепочку, генератор 104 случайных последовательностей импульсов и генератор 105 случайных интервалов времени восстановления

На фиг. 4 представлена структурная схема группы 93 блоков выполнения и контроля. Каждая группа 93 включает генератор 106 тактовых (счетных) импульсов, элемент ИЛИ 107, входы 108, 108а и 108б, счетчик 109 импульсов, элемент 109а задержки, выход 110 и z (z=1…Q) блоков 111 выполнения и контроля, причем каждый z-й блок 111 выполнения и контроля содержит первый 112, второй 124, третий 125 и четвертый 121 элементы ИЛИ, генератор 113 случайных импульсов, формирователь 114 импульсов, первый 115, второй 123, третий 120 элементы И, счетчик 116 импульсов, дешифратор 117, второй 118, первый 119, третий 122 элементы задержки.

Выход генератора 1 устройства соединен с входом запуска генераторов 2 и 65. Первый, второй и третий выходы генератора 2 подключены соответственно к первому входу элемента ИЛИ 3, входу запуска генератора 40, второму входу элемента И 52. Выход элемента ИЛИ 3 соединен с входом генератора 4, выход которого подключен к входу 86 комплекса 5, т.е. к вторым входам элементов И 100 и входам установки в «0» триггеров 102 i-x (I=1...N) блоков 92. В каждом i-м (I=1...N) блоке 92 выход 95, т.е. выход четвертого 100 элемента И соединен с входом 108 i-ой (i=1…N) блоков 111 группы 93, т.е. с вторыми входами первых 112 элементов ИЛИ z-х (z=1...Z) блоков 111 группы 93, а выход 96 блока 92 подключен к входу 108б блоков 111 группы 93, т.е. выход третьего 99 элемента И блока 92 подключен к входу 108а блоков 111 группы 93, т.е. к третьим входам первых 112 элементов ИЛИ z-х (z=1...Z) блоков 111 группы 93, а выход 96а блока 92 подключен к входу 108б, т.е. выход первого 97 элемента И блока 92 соединен с вторыми входами второго 124 и третьего 125 элементов ИЛИ z-х (z=1...Z) блоков 111 группы 93. Вход 94 i-го блока 92, т.е. второй вход элемента 100а ИЛИ, выход которого соединен с входом установки в «1» второго триггера этого блока, подключен к выходу 110 i-ой группы 93 блоков, т.е. к выходам их счетчиков 109 импульсов соответственно.

В каждом i-м (i=1...N) блоке 92 выход генератора 104 соединен с первым входом первого 97 элемента И, второй вход которого подключен к второму входу третьего 99 элемента И и к прямому единичному выходу второго 102 триггера, выход первого 97 элемента И соединен через элемент задержки 99а с прямым входом второго 98 элемента И. выход которого подключен к вхо
