Газогенератор для лечебного применения

Газогенератор для лечебного применения

Иллюстрации

Показать все

Реферат

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

1. Область изобретения

Настоящее изобретение относится к газогенератору для лечебного применения, более конкретно к газогенератору, который может образовывать газовую смесь из водорода и кислорода.

2. Описание предшествующего уровня техники

С давних времен и до сегодняшнего момента человечество всегда придавало первостепенное значение вопросу жизнеобеспечения. Многие разработки в медицинской технике применяются для лечения заболеваний и увеличения прогнозируемой продолжительности жизни. Раньше большая часть процессов медицинского обслуживания были пассивными. Другими словами заболевания лечили только тогда, когда люди заболевали, путем проведения хирургической операции, лекарственного лечения, химиотерапии, лучевой терапии и т.д. Но недавно многие медицинские эксперты сосредоточили внимание на профилактике заболеваний, такой как изучение влияния еды на состояние здоровья и наблюдение за наследственными заболеваниями для интенсивного уменьшения риска заболевания. Кроме того, для увеличения прогнозируемой продолжительности жизни были разработаны многие технологии по омоложению, включая средства для ухода за кожей и еду/медикаменты, содержащие антиоксиданты.

В последние годы люди обратили внимание на преимущества ароматерапии. Ароматерапия является естественным способом для расслабления и оздоровления людей. Эфирные масла, извлеченные из ароматических растений, выступают в качестве средства, которое затем наносится на человека посредством массажа, приема ванны, ароматизации и т.д. Этот способ существовал со времен Древнего Египта, а теперь привлекает большое внимание в Европе. Французский ученый Рене Морис Гаттефоссе опубликовал результаты своих исследований по ароматерапии в научном журнале, которые заинтересовали многих людей. В ходе его исследований было обнаружено, что эфирные масла растений могут достигать глубоких слоев тканей кожи, которые затем впитываются кровеносными сосудами и путем кровообращения доходят до органов, нуждающихся в лечении.

Таким образом, в настоящем изобретении предлагается газогенератор для лечебного применения. Газогенератор может образовывать лечебный газ для медицинского обслуживания, который обеспечивает людям ощущение расслабленности, а также подходит для терапевтического лечения.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

В настоящем изобретении предлагается газогенератор для лечебного применения. Согласно одному аспекту изобретения газогенератор для лечебного применения может образовывать газовую смесь из водорода и кислорода, предназначенную для вдыхания пользователем.

Согласно другому аспекту изобретения газогенератор для лечебного применения может образовывать газовую смесь, которая содержит водород и кислород, смешанную с распыленным лекарственным препаратом, водяным паром, летучим эфирным маслом или их сочетанием, которые предназначаются для вдыхания пользователем.

Согласно варианту осуществления изобретения предусмотрен газогенератор для лечебного применения, содержащий устройство для электролиза, применяемое для проведения электролиза воды с целью образования газовой смеси из водорода и кислорода; и систему для смешивания газа, соединенную с устройством для электролиза, вмещающую газовую смесь и обеспечивающую смешивание газовой смеси с распыленным газом, выбранным из группы, состоящей из водяного пара, распыленного лекарственного препарата, летучего эфирного масла или их сочетания для образования лечебного газа, предназначенного для вдыхания пользователем.

Согласно другому варианту осуществления изобретения газогенератор для лечебного применения дополнительно содержит элемент для подачи газа, соединяющий устройство для электролиза и систему для смешивания газа для подачи газа в газовую смесь с целью уменьшения концентрации водорода в газовой смеси, при этом добавляемый газ выбирают из группы, состоящей из воздуха, водяного пара, инертного газа или их сочетания.

Согласно другому варианту осуществления изобретения газогенератор для лечебного применения дополнительно содержит расходомер, соединенный с устройством для электролиза, для измерения расхода газовой смеси из кислорода и водорода, тем самым контролируя количество образуемой газовой смеси, поступающей из устройства для электролиза. Система для смешивания газа дополнительно содержит: увлажнитель, соединенный с устройством для электролиза для приема газовой смеси для образования отфильтрованного газа; а также бак для смешивания распыленного/летучего газа, соединенный с увлажнителем для приема отфильтрованного газа и образования лечебного газа посредством смешивания распыленного/летучего газа и отфильтрованного газа.

Согласно другому варианту осуществления изобретения газогенератор для лечебного применения дополнительно содержит перепускной клапан, соединяющий увлажнитель и бак для смешивания распыленного/летучего газа, при этом перепускной клапан предназначен для выборочного соединения увлажнителя и бака для смешивания распыленного/летучего газа, так что распыленный газ и отфильтрованный газ смешиваются для образования лечебного газа, или выборочного отсоединения увлажнителя от бака для смешивания распыленного/летучего газа, так что отфильтрованный газ непосредственно выводится. Увлажнитель дополнительно содержит бак для чистой воды, в который для фильтрования может быть введена газовая смесь с целью образования отфильтрованного газа. Бак для смешивания распыленного/летучего газа дополнительно содержит генератор колебаний для распыления или испарения жидкости с целью образования распыленного газа. Жидкость выбирают из группы, состоящей из эфирного масла, лекарственной жидкости, чистой воды или их сочетания. Распыленный газ выбирают из группы, состоящей из летучего эфирного масла, распыленной лекарственной жидкости, распыленной воды или их сочетания. Пользователь может осуществлять регулирование состава лечебного газа посредством включения/выключения генератора колебаний. Например, когда генератор колебаний включен, лечебный газ будет образовываться путем смешивания распыленного газа и отфильтрованного газа. А когда генератор колебаний выключен, лечебный газ будет содержать только отфильтрованный газ.

Согласно изобретению газогенератор для лечебного применения может образовывать газовую смесь из водорода и кислорода, необязательно смешанную с распыленной лекарственной жидкостью, распыленной водой или летучим эфирным маслом, предназначенную для вдыхания пользователем. Наличие водорода в лечебном газе улучшает антиоксидантное действие и действие, замедляющее старение, у пользователя, вдохнувшего лечебный газ. Кроме того, лечебный газ содержит распыленную лекарственную жидкость, назначенную врачом, тем самым способствуя усваиванию пользователем лекарственной жидкости. Кроме того, лечебный газ, содержащий летучее эфирное масло, обеспечит пользователю ощущение расслабленности и будет полезным для здоровья.

Многие другие преимущества и признаки настоящего изобретения станут более понятны из следующего подробного описания и прилагаемых графических материалов.

КРАТКОЕ ОПИСАНИЕ ПРИЛАГАЕМЫХ ЧЕРТЕЖЕЙ

Некоторые из вариантов осуществления будут подробно описаны со ссылкой на следующие чертежи, при этом одинаковые обозначения обозначают одинаковые элементы, при этом:

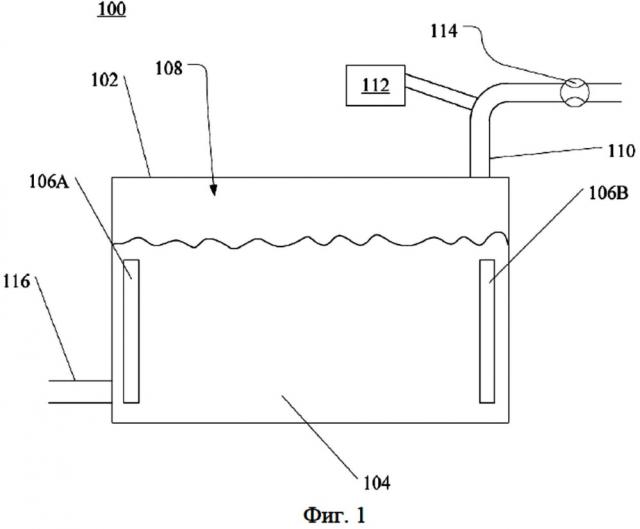

на фиг. 1 представлена принципиальная схема устройства для электролиза в газогенераторе для лечебного применения согласно варианту осуществления изобретения;

на фиг. 2 представлена принципиальная схема системы для смешивания газа в газогенераторе для лечебного применения согласно варианту осуществления изобретения;

на фиг. 3 представлена принципиальная схема системы для смешивания газа в газогенераторе для лечебного применения согласно другому варианту осуществления изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Подробное описание описанных здесь и далее вариантов осуществления раскрытого устройства и способа представлены в данном документе в виде иллюстративного примера без ограничений со ссылкой на чертежи. Несмотря на то, что некоторые варианты осуществления показаны и описаны подробно, следует понимать, что могут быть выполнены различные изменения и модификации без отхода от объема прилагаемой формулы изобретения. Объем настоящего изобретения ни в коей мере не ограничивается количеством составляющих компонентов, их материалами, формами, расположением относительно друг друга и т.д., и они описаны лишь в качестве примера вариантов осуществления настоящего изобретения.

Обращаясь к фиг. 1, которая представляет собой принципиальную схему устройства для электролиза в газогенераторе для лечебного применения согласно предпочтительному варианту осуществления изобретения. В настоящем изобретении лечебный газ является газовой смесью, содержащей, по меньшей мере, кислород и водород. В некоторых вариантах осуществления газовая смесь из водорода и кислорода может быть образована путем проведения электролиза воды. В некоторых вариантах осуществления устройство 100 для электролиза содержит ванну 102 для электролиза, используемую для вмещения воды 104 для электролиза, как показано на фиг. 1. Вода 104 для электролиза представляет собой в основном чистую воду с необязательной добавкой электролитов, таких как гидроксид натрия, карбонат кальция, хлорид натрия и т.д., в зависимости от фактических потребностей. Ванна 102 для электролиза дополнительно снабжена двумя электродами 106A, 106B, один из которых представляет собой положительный электрод, а другой представляет собой отрицательный электрод. Электроды 106A, 106B соединены с источником питания (не показан) для подачи питания для проведения электролиза воды. В некоторых вариантах осуществления электроды 106A, 106B имеют постоянную полярность. Например, электрод 106A является анодом, а электрод 106B является катодом. В других вариантах осуществления электроды 106A, 106B имеют взаимозаменяемую полярность. Например, в один момент времени электрод 106A является анодом, а электрод 106B является катодом, но по прошествии некоторого периода времени электрод 106A становится катодом, а электрод 106B становится анодом.

Вода 104 для электролиза, содержащаяся в ванне 102 для электролиза, начинает подвергаться электролизу при прохождении тока через электроды 106A, 106B. Водород образуется на отрицательном электроде (то есть катоде), а кислород образуется на положительном электроде (аноде). Кроме того, водород и кислород будут высвобождаться в верхней части ванны 102 для электролиза, а затем станут газовой смесью 108, которая содержит водород и кислород. Газовая смесь 108 выводится через газопровод 110 для дальнейшего использования. В других вариантах осуществления водород, образованный на отрицательном электроде, и кислород, образованный на положительном электроде, выводятся из ванны 102 для электролиза через отдельные газопроводы и после этого смешиваются для образования газовой смеси 108. Поскольку отношение водорода к кислороду, образованных посредством проведения электролиза воды 104 для электролиза, составляет примерно 2:1, процентное содержание водорода может превышать 66%. В других вариантах осуществления дополнительный газ может быть введен в газовую смесь 108 посредством элемента 112 для подачи газа для уменьшения концентрации водорода в газовой смеси 108 до количества, например, составляющего от 2% до 60%, например, от 2% до 4%. Кроме того, добавляемый газ может быть воздухом, инертным газом (таким как азот), кислородом, водяным паром или их сочетанием. В других вариантах осуществления расходомер 114 установлен в газопровод 110 и используется для измерения расхода газа. Уровень напряжения или тока (мощность), подаваемого на ванну 102 для электролиза, регулируется на основе расхода газа, тем самым контролируя количество образованной газовой смеси 108. Вследствие этого, когда газовая смесь 108 передается на последующее устройство и смешивается с газом в последующем устройстве, концентрация водорода уменьшается. Вышеуказанный термин “регулируется” предназначен для охватывания того случая, когда подачу напряжения или тока, подаваемого на ванну 102 для электролиза, прекращают (например, когда расходомером 114 обнаружено отклоняющееся от нормы значение, например, слишком высокое или слишком низкое значение, при этом расходомер 114 может быть запрограммирован для прекращения подачи напряжения или тока, подаваемого на ванну 102 для электролиза). Следуем отметить, что элемент 112 для подачи газа и расходомер 114 являются необязательными. Иначе говоря, два элемента (то есть расходомер 114 и элемент 112 для подачи газа) независимо друг от друга могут быть включены или могут не быть включены в газогенератор, описанный в данном раскрытии. Альтернативно, эти два элемента могут быть заменены оборудованием другого типа, выполненным с возможностью понижения концентрации водорода. Кроме того, ванна 102 для электролиза дополнительно содержит впускную трубу 116, используемую для пополнения запасов воды 104 для электролиза в ванне 102 для электролиза. В других вариантах осуществления расходомер 114 в газопроводе 110 выборочно заменяют при помощи регулятора потока, который регулирует количество образованной газовой смеси 108. Затем концентрация водорода может быть уменьшена путем смешивания газа в последующем устройстве и газовой смеси 108.

Обратимся к фиг. 2, которая представляет собой принципиальную схему системы для смешивания газа в газогенераторе для лечебного применения согласно предпочтительному варианту осуществления изобретения. Система 200 для смешивания газа соединена с устройством 100 для электролиза по фиг. 1, например, посредством трубы 202 для приема газовой смеси 108. Система 200 для смешивания газа содержит увлажнитель 204, такой как бак для воды или бак для чистой воды, в котором газовая смесь 108 вводится в воду или чистую воду 206, так что газовая смесь 108 отфильтровывается для образования отфильтрованного газа 208. В других вариантах осуществления увлажнитель 204 применяется для устранения газообразных загрязнений, образующихся в процессе электролиза, таких как хлор, в то же время осуществляя выведение водорода и кислорода в смешанную газовую смесь 108. Очевидно, что данный увлажнитель 204 может быть использован для понижения температуры или охлаждения газовой смеси 108 при помощи воды в увлажнителе 204. Конечно, увлажнитель 204 не ограничен баком для чистой воды, указанным выше в варианте осуществления, и может также быть любым другим устройством, выполненным с возможностью поглощения загрязнений и газов, отличающихся от кислорода и водорода. Система 200 для смешивания газа дополнительно содержит бак 210 для смешивания распыленного/летучего газа, соединенный с увлажнителем 204 для приема отфильтрованного газа 208, в котором образуется лечебный газ 214 путем смешивания отфильтрованного газа 208 и распыленного газа 212. Бак 210 для смешивания распыленного/летучего газа дополнительно содержит генератор 216 колебаний, предназначенный для распыления или испарения основной жидкости 218 и жидкости 220 в баке 210 для смешивания распыленного/летучего газа, образуя распыленный газ 212. Предпочтительно основная жидкость 218 является чистой водой. Жидкость 220 выбирают из группы, состоящей из эфирного масла, лекарственной жидкости, чистой воды и их сочетания. То есть, жидкость 220 может быть эфирным маслом, лекарственной жидкостью, чистой водой или сочетанием двух или трех из вышеуказанных жидкостей. Образованный таким образом распыленный газ 212 предпочтительно представляет собой летучее эфирное масло, распыленную лекарственную жидкость, распыленный водяной пар или сочетание двух или трех из вышеуказанных летучих/распыленных позиций.

Обратимся к фиг. 3, которая представляет собой принципиальную схему системы для смешивания газа в газогенераторе для лечебного применения согласно другому варианту осуществления настоящего изобретения. Газогенератор для лечебного применения дополнительно содержит перепускной клапан 250, соединяющий увлажнитель 204 и бак 210 для смешивания распыленного/летучего газа, при этом перепускной клапан 250 предназначен для выборочного соединения увлажнителя 204 с баком 210 для смешивания распыленного/летучего газа с целью смешивания распыленного газа 212 и отфильтрованного газа 208A, а также образования лечебного газа 214. Перепускной клапан 250 предназначен для выборочного отсоединения увлажнителя 204 от бака 210 для смешивания распыленного/летучего газа, так что отфильтрованный газ 208B может быть непосредственно отведен в качестве лечебного газа. Иными словами пользователь может решить, должны ли летучее эфирное масло, распыленный лекарственный препарат и распыленный водяной пар быть введены или нет путем переключения перепускного клапана 250. Данное конструктивное расположение обеспечивает пользователю возможность выбора, чтобы вдыхать лечебный газ, состоящий только из газовой смеси кислорода и водорода, которая отличается от варианта осуществления по фиг. 2.

В других вариантах осуществления состав лечебного газа выбирают иным образом, чем было описано выше. Например, пользователь может включить/выключить генератор 216 колебаний для выбора состава лечебного газа. С целью пояснения, когда генератор 216 колебаний включен, лечебный газ 214 образуется путем смешивания распыленного газа 212 и отфильтрованного газа 208. Когда генератор 216 колебаний выключен, распыленный газ не образуется и, в этом случае, лечебный газ 214 содержит только отфильтрованный газ 208. Включение/выключение генератора колебаний в системе для смешивания газа обеспечивает пользователю возможность выбора различных типов полезных для здоровья газов, предназначенных для вдыхания.

Согласно вышеуказанным вариантам осуществления лечебный газ 214 содержит водород и кислород, а также необязательно летучее эфирное масло, распыленный лекарственный препарат, водяной пар или их сочетание. Исследования показали, что в человеческом теле присутствуют нестабильные формы кислорода (O+), также известные как свободные радикалы. Свободные радикалы обычно образуются в связи с заболеваниями, диетой, окружающей средой и образом жизни, и при этом свободные радикалы в человеческом теле могут выводиться в виде воды путем взаимодействия с вдыхаемым водородом. При помощи данного способа количество свободных радикалов в человеческом теле может быть уменьшено, тем самым обеспечивая восстановление состояния организма из кислотного состояния в щелочное состояние, достижение антиоксидантного действия, действия, замедляющего старение, а также косметическое оздоровление и даже устранение хронических заболеваний. Кроме того, согласно клиническим исследованиям распыленная лекарственная жидкость легче усваивается человеческим телом, чем нераспыленный аналог. Другими словами, по сравнению со своим нераспыленным аналогом распыленный лекарственный препарат может достичь того же терапевтического эффекта с намного меньшей величиной дозы. Кроме того, побочные эффекты медикамента могут быть уменьшены в связи с небольшой величиной дозы прописанного распыленного лекарственного препарата. Таким образом, лечебный газ 214 может привести к превосходному терапевтическому эффекту. Также были проведены клинические эксперименты, демонстрирующие, что у пациентов, которые должны вдыхать воздух с высокой концентрацией кислорода в течение длительного периода времени, поражение легких от высокой концентрации кислорода может быть уменьшено путем вдыхания водорода. Помимо этих преимуществ наличие летучего эфирного масла в лечебном газе может помочь обычным пользователям в оздоровлении и снятии стресса.

Признаки и сущность изобретения были подробно описаны при помощи вышеуказанных примеров и пояснений. Более того, настоящее изобретение не ограничено описанным в данном раскрытии вариантом осуществления. Специалистам в области техники будет понятно, что могут быть выполнены многочисленные модификации и изменения устройства в пределах принципов изобретения. Соответственно, вышеуказанное описание должно ограничиваться только пределами прилагаемой формулы изобретения.

1. Газогенератор для генерирования лечебного газа для лечебного применения, содержащий:

устройство для электролиза для проведения электролиза воды с целью образования газовой смеси, содержащей водород и кислород; а также

систему для смешивания газа, соединенную с устройством для электролиза, вмещающую газовую смесь и обеспечивающую смешивание газовой смеси с распыленным газом, выбранным из группы, состоящей из распыленной лекарственной жидкости, летучего эфирного масла и их сочетания для образования лечебного газа, при этом концентрация водорода в лечебном газе находится в диапазоне от 4% до 60%.

2. Газогенератор для генерирования лечебного газа для лечебного применения по п. 1, отличающийся тем, что система для смешивания газа дополнительно содержит:

увлажнитель, соединенный с устройством для электролиза для приема газовой смеси для образования отфильтрованного газа; и

бак для смешивания распыленного/летучего газа, соединенный с увлажнителем для приема отфильтрованного газа, при этом бак для смешивания распыленного/летучего газа производит распыленный газ и образует лечебный газ путем смешивания распыленного газа и отфильтрованного газа.

3. Газогенератор для генерирования лечебного газа для лечебного применения по п. 2, отличающийся тем, что дополнительно содержит перепускной клапан, соединяющий увлажнитель и бак для смешивания распыленного/летучего газа, при этом перепускной клапан предназначен для выборочного соединения увлажнителя с баком для смешивания распыленного/летучего газа, таким образом, чтобы распыленный газ и отфильтрованный газ смешивались для образования лечебного газа, и предназначен для выборочного отсоединения увлажнителя от бака для смешивания распыленного/летучего газа, таким образом, чтобы отфильтрованный газ непосредственно выходил для вдыхания пользователем.

4. Газогенератор для генерирования лечебного газа для лечебного применения по п. 2, отличающийся тем, что бак для смешивания распыленного/летучего газа дополнительно содержит генератор колебаний для распыления или испарения жидкости с целью образования распыленного газа.

5. Газогенератор для генерирования лечебного газа для лечебного применения по п. 4, отличающийся тем, что жидкость выбирают из группы, состоящей из эфирного масла, лекарственной жидкости, чистой воды и их сочетания.

6. Газогенератор для генерирования лечебного газа для лечебного применения по п. 5, отличающийся тем, что бак для смешивания распыленного/летучего газа дополнительно содержит основную жидкость, при этом жидкость расположена в верхней части основной жидкости, а генератор колебаний установлен под основной жидкостью.

7. Газогенератор для генерирования лечебного газа для лечебного применения по п. 4, отличающийся тем, что система для смешивания газа предназначена для выборочного вывода отфильтрованного газа или лечебного газа путем включения или выключения генератора колебаний.

8. Газогенератор для генерирования лечебного газа для лечебного применения, содержащий:

устройство для электролиза для проведения электролиза воды с целью образования газовой смеси, содержащей водород и кислород;

расходомер, соединенный с устройством для электролиза для измерения расхода газовой смеси и контролирования количества газовой смеси, образованной посредством устройства для электролиза;

систему для смешивания газа, соединенную с устройством для электролиза, вмещающую газовую смесь и обеспечивающую смешивание газовой смеси с распыленным газом с целью образования лечебного газа, при этом распыленный газ представляет собой водяной пар, распыленную лекарственную жидкость, летучее эфирное масло или сочетание любых двух или трех из водяного пара, распыленной лекарственной жидкости и летучего эфирного масла; и

элемент для подачи газа, соединяющий устройство для электролиза и систему для смешивания газа, с целью подачи газа в газовую смесь, тем самым уменьшая концентрацию водорода в газовой смеси, при этом газ выбран из группы, состоящей из воздуха, водяного пара, инертного газа, кислорода и их сочетания.

9. Газогенератор для генерирования лечебного газа для лечебного применения по п. 8, отличающийся тем, что расходомер предназначен для прекращения подачи электрического напряжения или электрического тока, подаваемого на устройство для электролиза.

10. Газогенератор для генерирования лечебного газа для лечебного применения по п. 8, отличающийся тем, что дополнительно содержит регулятор потока, соединенный с устройством для электролиза, для регулирования расхода газовой смеси, поступающей в систему для смешивания газа.

11. Газогенератор для генерирования лечебного газа для лечебного применения по п. 8, отличающийся тем, что концентрация водорода в лечебном газе находится в диапазоне от 2% до 60%.

12. Газогенератор для генерирования лечебного газа для лечебного применения по п. 8, отличающийся тем, что устройство для электролиза содержит два электрода, при этом электроды имеют взаимозаменяемую полярность.

13. Газогенератор для генерирования лечебного газа для лечебного применения по п. 8, отличающийся тем, что система для смешивания газа содержит бак для смешивания распыленного/летучего газа, содержащий генератор колебаний для распыления или испарения жидкости с целью образования распыленного газа.

14. Газогенератор для генерирования лечебного газа для лечебного применения по п. 13, отличающийся тем, что жидкость представляет собой эфирное масло, лекарственную жидкость, чистую воду или сочетание любых двух или трех из эфирного масла, лекарственной жидкости и чистой воды.
