Реферат



261458

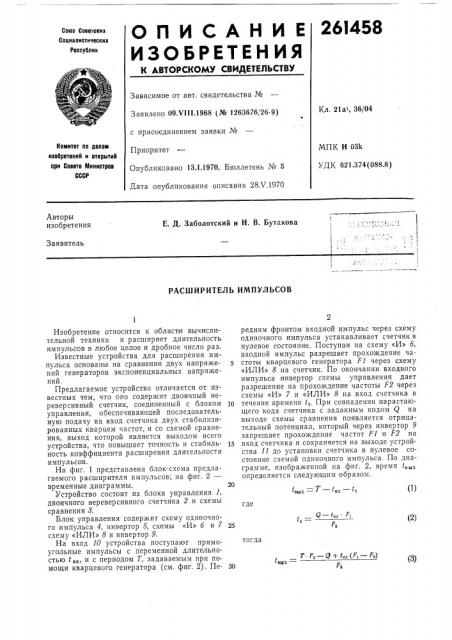

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетокиз

Социалистичеокил

Реопублик

Зависимое от авт. свидетельства №

Заявлено 09Х1!1.1968 (№ 1263676 26-9) с присоединением заявки №

Приоритет

Опубликовано 13.1.1970. Бюллетень № 5

Дата опубликования описания 28Х.1970

Кл. 21а1, 36/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 03k

УДК 621.374(088.8) Авторы изобретения

Е. Д. Заболотский и Н. В. Бутакова

Заявитель

РАСШИРИТЕЛЬ ИМПУЛЬСОВ где с Q вх

11

Fs (2) 25 тогда

Изобретение относится к обласпи вычислительной техники и расширяет длительность импульсов в любое целое и дробное число раз, Известные устройства для расширения импульса основаны на сравнении двух напряжений генераторов экспоненциальных напряжений.

Предлагаемое устройство отличается от известных тем, что оно содержит двоичный нереверсивный счетчик, соединенный с блоком управления, обеспечивающей последовательную подачу на вход счетчика двух стабилизированных кварцем частот, и со схемой сравнения, выход которой является выходом всего устройства, что повышает точность и стабильность коэффициента расширения длительности импульсов.

На фиг. 1 представлена блок-схема предлагаемого расширителя импульсов; на фиг. 2— временные диаграммы.

Устройство состоит из блока управления 1, двоичного нереверсивного счетчика 2 и схемы сравнения 3.

Блок управления содержит схему одиночного импульса 4, инвертор 5, схемы «И» б и 7 схему «ИЛИ» 8 и инвертор 9.

На вход 10 устройства поступают прямоугольные импульсы с переменной длительностью t,„, и с периодом Т, задаваемым при помощи кварцевого генератора (см. фиг. 2). Передним фронтом входной импульс через схему одиночного импульса устанавливает счетчик в нулевое состояние. Поступая на схему «И» б, входной импульс разрешает прохождение частоты кварцевого генератора FI через схему

«ИЛИ» 8 на счетчик. По окончании входного импульса инвертор схемы управления дает разрешение на прохождение частоты F2 через схемы «И» 7 и «ИЛИ» 8 на вход счетчика в

1о течение времени 11. При совпадении нарастающего кода счетчика с заданным кодом Q на выходе схемы сравнения появляется отрицательный потенциал, который через инвертор 9 запрещает прохождение частот FI и F2 на

15 вход счетчика и сохраняется на выходе устройства 11 до установки счетчика в нулевое состояние схемой одиночного импульса. По диаграмме, изображенной на фиг. 2, время определяется следующим образом.

1вых = 7 — вх — 11 (1) Fg Q + вх (1 F2) вых—

261458

Т. Fa Q=0 (4) т. е. (4 "") Q:T F

К t„,õ F1 Fa вк Fa (5) 9 иа. / Риа. 3

Составитель Э. Сапежко

Редактор Т. И. Морозова Техред А. А. )(амыи никова Корректор В. В. Комарова

Заказ 1200/3 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретении и открытий при Совете Министров СССР

Москва, Ж-З5, Раушская наб., д. 4/5

Типография, пр. Сапунова, д. 4

Подставляя начальные условия (при t,„=0 и t,„„0) в формулу (3), можно определить необходимые соотношения между параметрами схемы

Если в схеме выполняется это условие, то коэффициент расширения длительности импульса будет равен

Коэффициент расширения длительности импульсов определяется соотношением частот

Р, и F и может быть любым как целым, так и дробным числом.

Предмет изобретения

Расширитель импульсов, содержащий кварцевый генератор, блок управления и схему сравнения, отличающийся тем, что, с целью

10 повышения точности и стабильности коэффициента расширения импульсов, в нем использован двоичный нереверсивный счетчик, вход которого соединен с блоком управления, а выход — со схемой сравнения, формирующей

15 расширенные импульсы.
